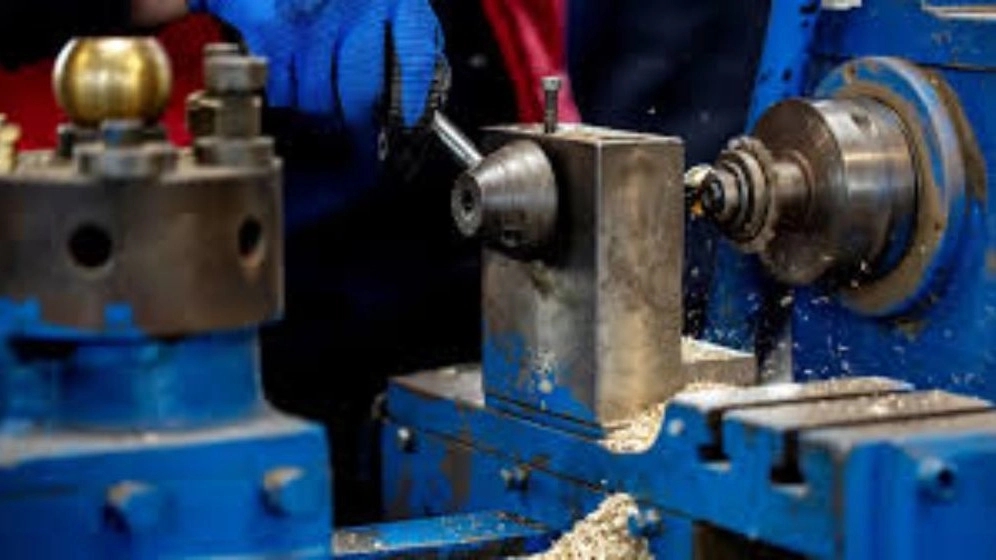

ساخت قطعات توربین و دیسک توربین

صنایع مادر و زیرساختی در هر کشوری وابسته به تجهیزات دوار و ماشین آلات سنگین هستند که در قلب آن ها، توربین ها قرار دارند. توربین ها به عنوان مولدهای قدرت در نیروگاه ها، پالایشگاه ها و صنایع هوایی نقش حیاتی ایفا می کنند. پیچیدگی فنی و مهندسی در ساخت قطعات توربین به قدری بالاست که تنها کشورهای محدود و کارگاه های بسیار تخصصی توانایی تولید و تعمیر آن ها را دارند. در این میان، دیسک توربین به عنوان یکی از حساس ترین اجزای دوار، نیازمند دانش متالورژی و دقت ابعادی میکرونی است. کارگاه صنعت تراش سجادی با بهره گیری از دانش فنی روز و دستگاه های پیشرفته، به عنوان یکی از قطب های تخصصی در زمینه ماشین کاری و ساخت این قطعات استراتژیک شناخته می شود.

در این مقاله قصد داریم به بررسی دقیق فرآیندهای پیچیده تولید، متریال های خاص و چالش های فنی در مسیر ساخت قطعات توربین و به ویژه دیسک توربین بپردازیم و نقش کلیدی کارگاه صنعت تراش سجادی را در بومی سازی و ارائه خدمات صنعتی برتر تشریح کنیم.

اهمیت استراتژیک ساخت قطعات توربین در صنعت

توربین ها ماشین هایی هستند که انرژی سیال (مانند گاز، بخار یا آب) را به کار مکانیکی تبدیل می کنند. این تجهیزات در شرایط محیطی بسیار سخت کار می کنند. دمای بالا، فشار زیاد و سرعت چرخش سرسام آور، عواملی هستند که طول عمر قطعات را تهدید می کنند. بنابراین، ساخت قطعات توربین فرآیندی نیست که بتوان با روش های معمول تراشکاری انجام داد. هر قطعه، از پره ها گرفته تا شفت و پوسته، نیازمند مهندسی دقیق و استفاده از سوپرآلیاژها است.

در ایران، به دلیل تحریم ها و هزینه های گزاف واردات، نیاز به تولید داخل بیش از پیش احساس می شود. کارگاه صنعت تراش سجادی با درک این نیاز ملی، تمرکز خود را بر روی مهندسی معکوس و تولید قطعاتی گذاشته است که پیش از این تنها از طریق واردات تامین می شدند. توانایی در ساخت قطعات توربین با استانداردهای جهانی، این مجموعه را به یک شریک قابل اعتماد برای صنایع نیروگاهی و نفت و گاز تبدیل کرده است.

دیسک توربین؛ قلب تپنده و محور اصلی تحمل تنش

در میان تمامی اجزای یک توربین، دیسک توربین (Turbine Disc) نقشی حیاتی و محوری دارد. دیسک توربین قطعه ای است که پره های متحرک روی آن سوار می شوند و نیروی حاصل از برخورد سیال با پره ها را به شفت اصلی منتقل می کند. این قطعه تحت تاثیر شدیدترین نیروهای گریز از مرکز قرار دارد. اگر کوچک ترین نقصی در ساختار متریال یا ابعاد دیسک توربین وجود داشته باشد، در سرعت های بالا منجر به انفجار توربین و خسارات جبران ناپذیر می شود.

فرآیند تولید دیسک توربین در کارگاه صنعت تراش سجادی با وسواس بسیار زیادی انجام می شود. از انتخاب مواد اولیه که معمولا از آلیاژهای پایه نیکل یا تیتانیوم هستند تا مراحل ماشین کاری نهایی، همه چیز تحت کنترل دقیق است. شیارهای نگهدارنده پره (که اغلب به شکل ریشه درخت یا Fir-tree هستند) باید با دقتی در حد چند میکرون ماشین کاری شوند تا پره ها بدون لقی و با استحکام کامل روی دیسک قرار گیرند. تخصص ما در ساخت قطعات توربین به ما اجازه می دهد تا پیچیده ترین هندسه های دیسک را با تضمین کیفیت تولید کنیم.

چالش های متالورژیکی و انتخاب مواد در ساخت قطعات توربین

یکی از مهم ترین تفاوت های ساخت قطعات توربین با سایر قطعات صنعتی، نوع موادی است که در آن ها استفاده می شود. فولادهای معمولی در دماهای بالای 1000 درجه سانتی گراد که در توربین های گاز رایج است، ذوب شده یا تغییر شکل می دهند. بنابراین، در ساخت این قطعات از سوپرآلیاژها (Superalloys) استفاده می شود.

ویژگی های سوپرآلیاژها در قطعات توربین

1. مقاومت به خزش (Creep Resistance): قطعاتی مانند دیسک توربین و پره ها در دما و فشار بالا نباید در طول زمان تغییر طول دهند.
2. مقاومت به خستگی (Fatigue Strength): توربین ها مدام روشن و خاموش می شوند و سیکل های تنشی زیادی را تجربه می کنند.
3. مقاومت به خوردگی و اکسیداسیون: گازهای داغ خروجی می توانند بسیار خورنده باشند.

کار با این آلیاژها (مانند اینکونل، هوستالوژ و تیتانیوم) بسیار دشوار است. آن ها به شدت سخت هستند و ابزارهای تراشکاری را به سرعت کند می کنند. کارگاه صنعت تراش سجادی با استفاده از ابزارهای برشی پیشرفته سرامیکی و کاربیدی و به کارگیری تکنیک های مدرن ماشین کاری، بر این چالش فائق آمده است. ما دانش کافی برای انتخاب بهترین روش ماشین کاری برای هر نوع آلیاژ خاص را در فرآیند ساخت قطعات توربین دارا هستیم.

فرآیند مهندسی معکوس دیسک توربین در کارگاه صنعت تراش سجادی

بسیاری از توربین های موجود در کشور، مدل های قدیمی هستند که نقشه های ساخت آن ها در دسترس نیست. در اینجا هنر مهندسی معکوس وارد میدان می شود. در کارگاه صنعت تراش سجادی، فرآیند تولید یک دیسک توربین جدید از روی نمونه مستعمل یا آسیب دیده طی مراحل زیر انجام می شود:

1. اسکن سه بعدی و دیجیتایزینگ: با استفاده از دستگاه های CMM و اسکنرهای لیزری دقیق، ابر نقاط قطعه برداشت می شود.
2. آنالیز متریال: نمونه ای از جنس دیسک برای تعیین دقیق آلیاژ و عملیات حرارتی به آزمایشگاه متالورژی ارسال می شود.
3. مدل سازی کامپیوتری: تیم مهندسی با نرم افزارهای پیشرفته CAD، مدل سه بعدی دیسک توربین را بازطراحی کرده و اصلاحات لازم را اعمال می کنند.
4. تهیه نقشه های ساخت: نقشه های اجرایی با تلرانس های دقیق هندسی (GD&T) استخراج می شوند.
5. تدوین پروسه ساخت: مراحل ماشین کاری، عملیات حرارتی و تنش زدایی برنامه ریزی می شود.

این رویکرد علمی باعث شده است تا ساخت قطعات توربین در این مجموعه با کیفیتی مشابه یا حتی برتر از نمونه اصلی خارجی انجام شود.

تکنولوژی ماشین کاری CNC در تولید قطعات دقیق

قلب تپنده خط تولید در کارگاه صنعت تراش سجادی، ماشین آلات CNC پیشرفته است. برای تراشیدن فرم های پیچیده روی دیسک توربین و یا سوراخ کاری های دقیق سیستم خنک کاری پره ها، نمی توان از ماشین های دستی استفاده کرد. ماشین های فرز و تراش چند محور (Multi-axis CNC) این امکان را فراهم می کنند که ابزار با زوایای مختلف به قطعه کار نزدیک شود.

در ساخت قطعات توربین، صافی سطح (Surface Finish) اهمیت حیاتی دارد. هرگونه خط و خش روی سطح دیسک توربین می تواند به نقطه ای برای شروع ترک های خستگی تبدیل شود. اپراتورهای مجرب ما با تنظیم دقیق پارامترهای برشی مانند سرعت اسپیندل، نرخ پیشروی و عمق بار، سطحی صیقلی و بدون نقص ایجاد می کنند. علاوه بر این، استفاده از خنک کننده های فشار بالا در حین ماشین کاری سوپرآلیاژها از دفرمه شدن حرارتی قطعه جلوگیری می کند.

اهمیت بالانس دینامیکی و استاتیکی در دیسک توربین

پس از اتمام مراحل ماشین کاری در پروسه سا دیجیتایزینگ: با استفاده از دستگاه های CMM و اسکنرهای لیزری دقیق، ابر نقاط قطعه برداشت می شود.

1. آنالیز متریال: نمونه ای از جنس دیسک برای تعیین دقیق آلیاژ و عملیات حرارتی به آزمایشگاه متالورژی ارسال می شود.
2. مدل سازی کامپیوتری: تیم مهندسی با نرم افزارهای پیشرفته CAD، مدل سه بعدی دیسک توربین را بازطراحی کرده و اصلاحات لازم را اعمال می کنند.
3. تهیه نقشه های ساخت: نقشه های اجرایی با تلرانس های دقیق هندسی (GD&T) استخراج می شوند.
4. تدوین پروسه ساخت: مراحل ماشین کاری، عملیات حرارتی و تنش زدایی برنامه ریزی می شود.

این رویکرد علمی باعث شده است تا ساخت قطعات توربین در این مجموعه با کیفیتی مشابه یا حتی برتر از نمونه اصلی خارجی انجام شود.

تکنولوژی ماشین کاری CNC در تولید قطعات دقیق

قلب تپنده خط تولید در کارگاه صنعت تراش سجادی، ماشین آلات CNC پیشرفته است. برای تراشیدن فرم های پیچیده روی دیسک توربین و یا سوراخ کاری های دقیق سیستم خنک کاری پره ها، نمی توان از ماشین های دستی استفاده کرد. ماشین های فرز و تراش چند محور (Multi-axis CNC) این امکان را فراهم می کنند که ابزار با زوایای مختلف به قطعه کار نزدیک شود.

در ساخت قطعات توربین، صافی سطح (Surface Finish) اهمیت حیاتی دارد. هرگونه خط و خش روی سطح دیسک توربین می تواند به نقطه ای برای شروع ترک های خستگی تبدیل شود. اپراتورهای مجرب ما با تنظیم دقیق پارامترهای برشی مانند سرعت اسپیندل، نرخ پیشروی و عمق بار، سطحی صیقلی و بدون نقص ایجاد می کنند. علاوه بر این، استفاده از خنک کننده های فشار بالا در حین ماشین کاری سوپرآلیاژها از دفرمه شدن حرارتی قطعه جلوگیری می کند.

اهمیت بالانس دینامیکی و استاتیکی در دیسک توربین

پس از اتمام مراحل ماشین کاری در پروسه ساخت قطعات توربین، نوبت به یکی از حساس ترین مراحل یعنی بالانس می رسد. دیسک توربین با سرعت های بسیار بالا (گاهی تا 30000 دور در دقیقه در توربین های کوچک) می چرخد. کوچک ترین عدم تعادل جرمی باعث ایجاد لرزش های شدید می شود. این لرزش ها نه تنها یاتاقان ها را خراب می کنند، بلکه می توانند باعث شکستن شفت اصلی شوند.

در کارگاه صنعت تراش سجادی، خدمات بالانس دینامیکی و استاتیکی با دستگاه های کالیبره شده انجام می شود. ما اطمینان حاصل می کنیم که مرکز جرم دیسک توربین دقیقا بر محور چرخش منطبق باشد. این دقت در جزئیات است که تفاوت یک قطعه معمولی با یک قطعه توربینی استاندارد را مشخص می کند.

کنترل کیفیت و تست های غیر مخرب (NDT)

تعهد ما به کیفیت در ساخت قطعات توربین تنها شعار نیست، بلکه یک فرآیند مستند و اجرایی است. هیچ قطعه ای از کارگاه صنعت تراش سجادی خارج نمی شود مگر اینکه تست های کنترل کیفیت را گذرانده باشد. برای قطعات حساسی مانند دیسک توربین، تست های غیر مخرب زیر الزامی است:

• تست اولتراسونیک (UT): برای یافتن ترک های داخلی و حفرات پنهان در عمق آلیاژ.
• تست مایع نافذ (PT): برای آشکارسازی ترک های مویی سطحی که با چشم غیرمسلح دیده نمی شوند.
• تست ابعادی: بررسی دقیق تمامی ابعاد، قطرها، و شیارها با دستگاه های اندازه گیری دقیق.

این سطح از کنترل کیفیت تضمین می کند که مشتریان ما با خیال راحت قطعات ساخته شده را در توربین های گران قیمت خود نصب کنند. ساخت قطعات توربین بدون سیستم کنترل کیفیت قدرتمند، ریسک بزرگی برای سرمایه کارفرما محسوب می شود.

انواع توربین ها و خدمات صنعت تراش سجادی

تخصص ما در ساخت قطعات توربین محدود به یک نوع خاص نیست. ما توانایی ارائه خدمات برای انواع توربین ها را داریم:

1. توربین های گازی (Gas Turbines)

این توربین ها در نیروگاه های سیکل ترکیبی و ایستگاه های تقویت فشار گاز استفاده می شوند. دمای کاری آن ها بسیار بالاست و دیسک توربین در آن ها باید مقاومت حرارتی فوق العاده ای داشته باشد. کارگاه صنعت تراش سجادی تجربه فراوانی در بازسازی و ساخت قطعات داغ (Hot Section) این توربین ها دارد.

2. توربین های بخار (Steam Turbines)

در نیروگاه های بخار و صنایع پتروشیمی کاربرد دارند. مشکل اصلی در این توربین ها خوردگی و فرسایش ناشی از قطرات آب است. ما با استفاده از پوشش های مقاوم و متریال های استنلس استیل مخصوص، عمر قطعات این توربین ها را افزایش می دهیم.

3. توربین های آبی و بادی

اگرچه مکانیزم متفاوتی دارند، اما دقت در ساخت شفت ها و اتصالات آن ها نیز در حیطه تخصص ما قرار دارد.

تعمیرات اساسی و بازسازی دیسک توربین

همیشه نیاز به ساخت قطعه نو نیست. گاهی اوقات دیسک توربین دچار آسیب های جزئی شده که با روش های تخصصی قابل تعمیر است. کارگاه صنعت تراش سجادی خدمات بازسازی را نیز ارائه می دهد. این خدمات شامل جوشکاری تخصصی لیزری یا آرگون برای ترمیم لبه ها، پوشش دهی مجدد و ماشین کاری نهایی است تا قطعه به ابعاد استاندارد بازگردد. تعمیر و بازسازی، هزینه های کارفرما را نسبت به ساخت قطعات توربین به صورت نو، به شدت کاهش می دهد و زمان خواب دستگاه (Downtime) را به حداقل می رساند.

چرا کارگاه صنعت تراش سجادی را انتخاب کنید؟

در بازار رقابتی امروز، انتخاب پیمانکار مناسب برای ساخت قطعات توربین چالشی بزرگ است. دلایلی که صنایع بزرگ کشور به کارگاه صنعت تراش سجادی اعتماد می کنند عبارتند از:

• تجربه و سابقه درخشان: سال ها فعالیت در زمینه تراشکاری قطعات سنگین و پیچیده.
• تجهیزات مدرن: دسترسی به ماشین آلات CNC دقیق و ابزارهای اندازه گیری پیشرفته.
• تیم فنی متخصص: بهره گیری از مهندسان مکانیک و متالورژی خبره در کنار تکنسین های با تجربه.
• تعهد به زمان تحویل: ما درک می کنیم که هر ساعت توقف توربین چقدر هزینه بر است، بنابراین خوش قولی اولویت ماست.
• قیمت رقابتی: ارائه کیفیت جهانی با قیمتی بسیار مناسب تر از نمونه های خارجی.
• تضمین کیفیت: گارانتی عملکرد قطعات ساخته شده به ویژه دیسک توربین.

ما در کارگاه صنعت تراش سجادی معتقدیم که صنعت کشور شایسته بهترین هاست. وقتی صحبت از ساخت قطعات توربین می شود، جایی برای خطا وجود ندارد و ما این مسئولیت سنگین را با افتخار می پذیریم.

نگاهی به آینده صنعت ساخت توربین در ایران

با توجه به پیشرفت های تکنولوژیکی، نسل جدید توربین ها راندمان بالاتر و ابعاد پیچیده تری دارند. ساخت قطعات توربین برای این نسل جدید نیازمند به روز رسانی مداوم دانش و تجهیزات است. مجموعه سجادی به طور مداوم در حال تحقیق و توسعه است تا بتواند همگام با تکنولوژی روز دنیا، نیازهای آتی صنایع کشور را برطرف کند. بومی سازی دیسک توربین های پیشرفته تک کریستال (Single Crystal) و استفاده از روش های ساخت افزودنی (Addivtive Manufacturing) در کنار ماشین کاری، از اهداف بلند مدت ماست.

فرآیند سفارش دهی و مشاوره فنی

اگر شما نیز در صنایع نیروگاهی، نفت، گاز یا پتروشیمی فعالیت دارید و نیاز به ساخت قطعات توربین، تعمیرات اساسی یا تامین دیسک توربین دارید، کارشناسان ما آماده مشاوره رایگان هستند. ما می توانیم با بررسی وضعیت تجهیزات شما، بهترین راهکار فنی و اقتصادی را پیشنهاد دهیم. فرآیند کار با ارسال نقشه یا نمونه قطعه آغاز شده و پس از برآورد هزینه و زمان، پروژه در خط تولید کارگاه صنعت تراش سجادی قرار می گیرد.

رضایت مشتریان ما در پروژه های بزرگ ملی، گواهی بر توانمندی ماست. هدف ما این است که با ارائه خدمات برتر در زمینه ساخت قطعات توربین، وابستگی کشور به خارج را قطع کرده و چرخ های صنعت را با قدرت بیشتری به گردش درآوریم.

جمع بندی

توربین ها ماشین های پیچیده و حساسی هستند که عملکرد صحیح آن ها ضامن تداوم تولید در صنایع مادر است. ساخت قطعات توربین و به خصوص دیسک توربین، نیازمند ترکیبی از دانش مهندسی، متالورژی پیشرفته و ماشین کاری دقیق است. هرگونه سهل انگاری در این فرآیند می تواند منجر به فاجعه شود.

کارگاه صنعت تراش سجادی با تکیه بر سال ها تجربه و با استفاده از تکنولوژی های روز دنیا، آمادگی دارد تا تمامی نیازهای شما در زمینه طراحی، مهندسی معکوس و ساخت انواع قطعات دوار و ثابت توربین را برآورده سازد. ما کیفیت، دقت و سرعت را سرلوحه کار خود قرار داده ایم تا شما با اطمینان خاطر، به تولید و توسعه بپردازید. اعتماد به متخصصان داخلی در مجموعه سجادی، سرمایه گذاری بر روی کیفیت و امنیت تجهیزات شماست. برای سفارش ساخت قطعات توربین و دریافت مشاوره تخصصی، همین امروز با ما تماس بگیرید.
