روش های جوشکاری غیر ذوبی عبارتند از:
🔶 جوشکاری مقاومتی : در اثر حرارت ناشی از جریان الکتریکی و فشار به صورت همزمان، اتصال سطوح ایجاد می شود.
🔶 جوشکاری اصطکاکی : با استفاده از حرارت و گرمای ناشی از فشار و همچنین اصطکاک، همجوشی ساختارهای فلزی اتفاق می افتد.
🔶 جوشکاری انفجاری : با قرار دادن مواد منفجره بالای دو ورقه فلزی می توان آنها را به هم متصل کرد که روش بسیار جالبی به شمار می آید.
🔶 جوشکاری فراصوتی : در این روش امواج فراصوت با فرکانس های بالا و اعمال فشار سبب امتزاج و در هم تنیدگی فلزات می شود.
🔶 نورد : می توان با اعمال تغییر شکل پلاستیک شدید چند ورق را در یک فرآیند کنترل شده به هم متصل کرد که بخشی از جوشکاری غیر ذوبی به حساب می آید.
جوشکاری مقاومتی (RW)
در میان انواع روش های جوشکاری غیر ذوبی، جوشکاری مقاومتی اولین و پرکاربردترین روش است. در جوشکاری مقاومتی اتصال از ۲ طریق به صورت همزمان ایجاد می شود:
🔶 در اثر حرارت ناشی از اعمال جریان الکتریکی بین دو سطح
🔶 فشار مکانیکی بین دو سطح
به طور کلی روش های جوشکاری مقاومتی سرعت نسبتاً بالایی دارند و کم دردسر هستند، چرا که در آن ها از سیم جوش استفاده نمی شود.متداول ترین انواع جوشکاری مقاومتی عبارتند از :
🔶 جوشکاری مقاومتی نقطه ای (RSW)
🔶 جوشکاری مقاومتی درز جوش (RSEW/Seam welding)
🔶 جوشکاری مقاومتی زائده ای (RPW)
🔶 جوشکاری مقاومتی سرباره ای (ESW)

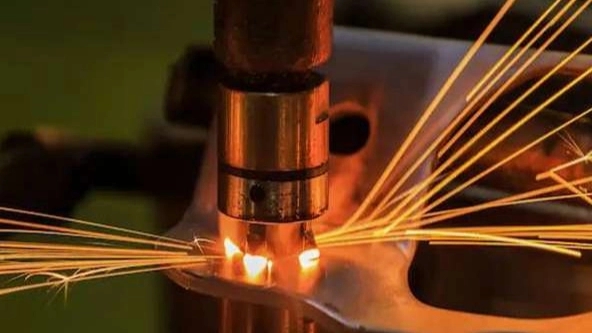

🔶 جوشکاری مقاومتی نقطه ای (RSW): جوشکاری RSW برای ایجاد امتزاج میان دو ورق فلزی، از فشار و گرما استفاده می کند. مقاومت الکتریکی ورق ها و تماسشان در نقطه اتصال حرارت لازم برای جوشکاری را به وجود می آورد.پس از اینکه فصل مشترک دو فلز مورد نظر به دمای ذوب برسید، قطعات کار نرم و در اصطلاح خمیری می شوند. اینجاست که فشار اعمال می شود و در هم تنیدگی ساختاری رخ میدهد و جوش نقطه ای شکل می گیرد.
🔶 جوشکاری مقاومتی درز جوش (RSEW/Seam welding): جوشکاری RSEW با مکانیزمی مشابه جوش نقطه ای عمل می کند و به طور ویژه ای نیز برای تولید مفصل های فلزی به کار گرفته می شود. در این روش گرمای تولیدی از مقاومت و جریان الکتریکی، جوش نقطه ای ایجاد نمی کند، بلکه یک جوش رگه ای ایجاد می کند. این جوش رگه ای با اتصال دو بخش از یک سازه، در نهایت یک مفصل ایجاد می کند که همین موضوع این جوشکاری را برای ایجاد مفاصل بسیار کاربردی کرده است.
🔶 جوشکاری مقاومتی زائده ای (RPW):جوشکاری مقاومتی زائده ای از روش های کمتر متداول در میان روش های جوشکاری غیرذوبی است و در میان انواع روش های جوشکاری از ناشناخته ترین ها به حساب می آید. نکته مهم در مورد جوش RPW این است که با آن می توان در هر نقطۀ دلخواهی از قطعات، با همان مکانیزم مقاومت و جریان الکتریکی اتصال دلخواه را به خوبی ایجاد کرد.تنها تفاوت اصلی این است که باید در نقطۀ دلخواه یک زائده یا برآمدگی را برای جوش ایجاد کرد. از نظر فنی با برقراری جریان این زائده حالت خمیری پیدا می کند و جوش تشکیل می شود.
🔶 جوشکاری مقاومتی سرباره ای (ESW):روش جوشکاری ESW یا الکترواسلگ نرخ تولید بسیار بالایی دارد. در این روش جوشکاری از سطوح پایین تر (یعنی سطوح نزدیکتر به زمین) شروع می شود و به سمت بالا ادامه پیدا می کند.در این روش جوشکاری ابتدا سرباره با ترکیب دلخواه تهیه می شود. این سر بازه در فرآیند جوشکاری و در اثر مواجهه با قوس الکتریکی موقت، تغییر حالت داده و ذوب می شود.در ادامۀ فرایند این سربارۀ مذاب نقش مقاومت الکتریکی را ایفا می کند، به این شکل که با عبور جریان الکتریکی از آن، گرمای لازم برای ذوب الکترود مصرفی و سطوح لبه های قطعات اتصالی به وجود می آید.
جوشکاری اصطکاکی (FRW)
جوشکاری اصطکاکی، از روش های مهم در جوشکاری حالت جامد است. در این روش جوشکاری، ابتدا یکی از قطعات توسط نیروی مکانیکی در جهت خاصی به گردش در می آید؛ در حالی که قطعۀ دیگر توسط یک گیره محکم نگه داشته می شود و حرکتی ندارد.سپس در اثر تماس فصل مشترک دو قطعه با یکدیگر و وجود ضریب اصطکاک بین سطوح تماس، حرارت تولید می شود. این گرمای تولید شده توسط اصطکاک، سطوح تماس را به حالت خمیری درآورده و در نهایت، اعمال فشار همراه با قطع گردش دورانی موجب اتصال دو قطعه به هم می شود. از مزیت های اصلی این روش امکان استفاده جهت جوشکاری فلزات غیر همجنس است.
جوشکاری انفجاری (EW)
جوشکاری انفجاری از روش های جوشکاری حالت جامد است که کاربرد نسبتا کمتری در صنایع عادی دارد. در این روش جوشکاری بین دو ورق فلزی یک انفجار در ورق فوقانی اتفاق می افتد. سپس در نتیجۀ برخورد سریعی که ورق بالایی به پایینی دارد، یک پیوند متالورژیکی در فصل مشترک برخورد ایجاد می شود.
جوشکاری فراصوتی (UW)
در روش جوشکاری فراصوتی، از ارتعاشات التراسونیک با فرکانس ۲۰ تا ۷۰ کیلوهرتز برای ایجاد اتصال دو فلز استفاده می شود. به این صورت که در نقطۀ تماس، نوسان هایی با فرکانس بالا ایجاد می شود. این نوسان ها باعث اعوجاج اتم ها و مولکول های فلزی می شوند و به کمک فشار، یک اتصال مکانیکی به وجود می آید.
جوشکاری با نورد (RW)
جوشکاری RW از روش های جوشکاری است که برای اتصال ورق های فلزی به کار می رود. برای انجام جوشکاری با نورد لازم است ابتدا سطح دو (یا چند) ورق کاملا تمیز باشند. سپس این ورق ها به شکلی روی هم قرار گیرند که سطوح آن ها به طور کامل در تماس باشند. سپس با نورد هم زمان دو یا چند ورق، فشار بسیار زیادی که وارد می شود سبب امتزاج متالورژیکی ورق ها می گردد.
