خیلی زود با رواج سقف های تیرچه بلوک برخی از مشکلات طاق ضربی رفع شد؛ اما سقف تیرچه خیلی ایده آل نبود و ایراداتی داشت. عمده ترین ایراد این نوع بلوک این بود که سقف نیاز به شمع بندی داشت و خب، شمع بندی کار چندان راحتی نیست، چون دست وپا گیره و هزینه زیادی رو تحمیل می کنه؛ بنابراین مردم به سمت سقف های کرومیت رفتند که به خاطر خود ایستا بودن نیازی به شمع بندی ندارن برای همین نسبت به سقف تیرچه بلوک از سرعت اجرایی بالاتری برخوردارن.

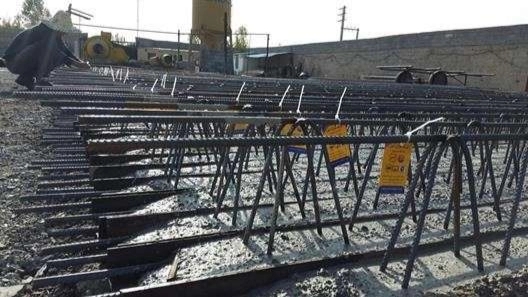

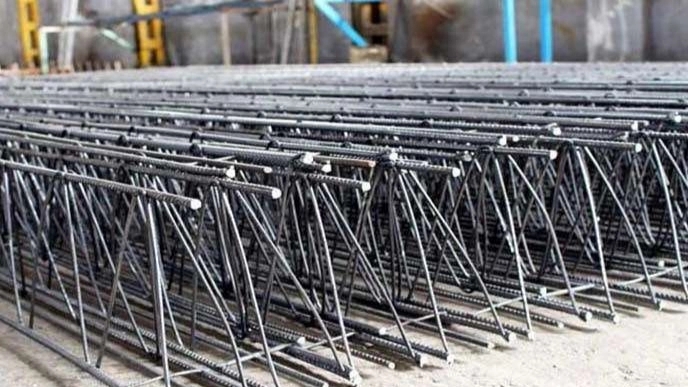

تیرچه کرومیت چیست؟
شمع بندی علاوه بر اینکه فضای زیادی را اشغال می کنه هزینه بر هم هست؛ بنابراین سقف کرومیت گزینه مناسبیه، چراکه خودش می تونه وزنش خودش رو همراه با سایر متعلقاتش تحمل کنه و دیگه نیازی هم به شمع بندی وجود نداره. همین مسئله باعث میشه که سقف کرومیت نسبت به سقف تیرچه بلوک سرعت اجرایی بالاتری داشته باشه.
مزایای استفاده از سقف تیرچه کرومیت
1. با استفاده از سقف تیرچه کرومیت دیگه نیازی به شمع بندی سقف نیست.
2. وقتی به شمع بندی نیازی نباشه، طبیعتاً سرعت اجرای بسیار بالایی داره.
3. روی هر نوع ساختمانی، چه از نوع بنایی، چه فولادی و چه بتنی قابل اعماله.
4. صرفه جویی در وقت و هزینه
5. قابلیت تحمل بار روی این سقف ها بالاتره، درواقع نوعی سقف مقاوم اند
6. میشه خیلی راحت بتن ریزی یک مرحله ای روی چند سقف انجام داد.
7. تعداد تیرچه های استفاده شده ی سقف ها به دلیل فاصله ی ۷۰ سانتی متری شان از هم کمتره
8. هرچه تیرچه و بتن کمتری مصرف بشه، طبیعتاً سازه سبک تری داریم
9. خیلی راحت میشه این نوع سقف رو اجرا کرد، البته که حمل و عبور تأسیسات تو چنین فضایی راحت تره.
نکته: معمولاً توصیه می شود برای دهانه های بیش از شش متر به علّت وجود لرزش حین اجرا و عدم گیرش بتن از یک ردیف شمع در وسط تیرچه استفاده بشود.
چالش های پیش رو
تیرچه بلوکی رو چطور اعمال کنیم؟
در این قسمت قصد دارم شما را با مراحل اجرای سقف تیرچه بلوکی بیشتر آشنا کنم.
۱. کار گذاشتن تیرچه ها
در این مرحله تیرچه ها باید در فواصل مشخص و از پیش تعیین شده (معمولاً پنجاه سانتی متر) در کنار هم قرار بگیرند.
در ساختمان هایی که اسکلت فلزی دارن، نشیمن تیرچه ها یا روی بال تیرهای اصلی قرار می گیره و یا این که روی نبشی هایی که به تیرک جوش خورده گذاشته میشه. یادتون باشه، برای سفارش تیرچه در ساختمان های فلزی همیشه سعی کنید طول دهانه رو پنج سانتی متر اضافی در نظر بگیرید و بعدش در محل کارگاه برش بدید. خب، چرا این کار رو می کنیم؟ چون ستون ها نا شاقول اند و تعیین دقیق فاصله ها اهمیت خیلی زیادی داره.
یادتون باشه اگه بخواین از سقف تیرچه بلوک در ساختمان های بنایی استفاده کنید، باید حتماً روی دیوار باربر شناژ افقی اجرا کنید. پهنای این شناژ مساوی پهنای دیوار و بلندی آن چیزی در حدود ۳۵ تا ۴۰ سانتی متره و باید حداقل به ۴ میلگرد با اندازه های ۱۲ تا ۱۴ مجهز بشه.
برای اعمال سقف تیرچه بلوک در ساختمان های بتنی بهتره، اختلاف ارتفاع را در کنار پل به وسیله ی بتن با زاویه ی ۴۵ درجه پرکنیم و بقیه سطح را با بتن سبک یا پوکه هم سطح کنیم. ازآنجاکه ممکنه ارتفاع پلی که سقف به آن منتهی میشه بلندتر از سقف باشه بهتره طول این کنسول بتنی ۱ بر ۴ طولِ سقفی باشه. همچنین سر تیرچه های کنسول باید حدود چند سانتی متر بالاتر رگلاژ باشه.
دقت کنید که آهن ممان منفی در روی کنسول حتماً باید به وسیله ی مهندس محاسب تعیین بشه. چراکه کلیه بار کنسول به وسیله همین آهن ها تحمل میشه و باید در حدود ۵/۲ تا ۳ برابر طولِ کنسول در سقف ریشه داشته باشه. این قضیه اهمیت زیادی داره.
زمانی که رگلاژ تیرچه رو انجام می دید باید کمر تیرچه ها رو حدود ۲ تا ۳ سانتی متر از ۲ سر آن بلندتر در نظر بگیرید تا بعد از بتن ریزی و قالب برداری، اگر قراره افت کنه و سطحش پایین بره، کارتون مسطح در بیاد.

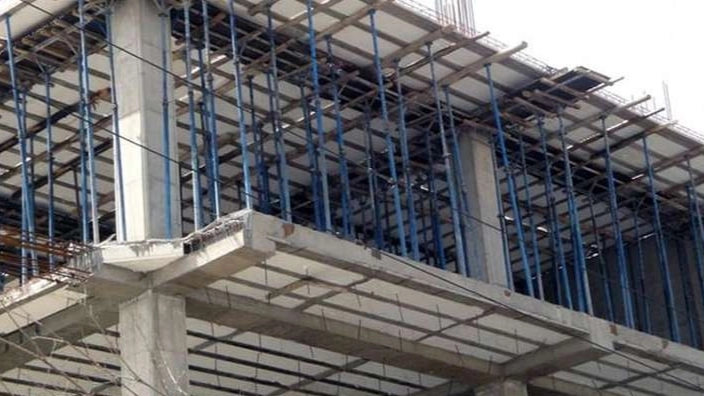

۲. تکیه گاه های موقت یا شمع ها
تا زمانی که بتن رویه سفت نشده حتماً باید سقف تیرچه بلوک به وسیله ی شمع های چوبی و یا فلزی نگه داری بشه.
البته که شمع های چوبی مزایا و معایبی دارن که عبارت است از اینکه
* شمع های چوبی ارزونن و قیمت پایینی دارن
* تنها برای ارتفاع مشخصی کاربرد دارن
از طرفی شمع های فلزی هم مزایا و معایبی دارن که شامل این میشه که:
* قیمتشون نسبت به شمع چوبی بیشتره.
* برای ارتفاع های گوناگون کاربرد داره.
* به صورت مستمر قابل استفاده است.
۳. کار گذاشتن سقف کاذب
درصورتی که سقف تیرچه بلوک دارای سقف کاذب باشه بایستی قبل از بتن ریزی میلگردهایی به شکل L به عنوان آویز از سوراخ بلوک ها عبور داده بشه. همچنین توصیه می کنیم برای سقف کاذب از میلگرد شاخه ای استفاده کنید.
۴. کار گذاشتن میلگرد کلاف
برای اینکه در دهانه های بزرگ تیرچه به صورت تکی عمل نکنه و همچنین یکپارچگی سقف از کلاف عرضی حفظ بشه، از میلگرد کلاف استفاده می کنیم.
۵. کار گذاشتن میلگرد منفی
در طراحی تیرچه ها باید به دو نکته توجه کرد، اولاً اتصال تیرچه به تیر فلزی یا تیر بتنی مفصلی در نظر گرفته بشه و دوما اتصال تیرچه به تیر فلزی یا تیر بتنی گیردار باشه.
اگر هم اتصال تیرچه به تیر فلزی یا تیر بتنی مفصلی باشه آرماتور به عنوان آرماتور دوخت حساب میشه و میلگرد ۸ الی ۱۲ کافیه. یادتون باشه درصورتی که تیرچه به مقدار ۱۵ سانتی متر در داخل تیر بتنی قرار بگیره، آرماتور دوخت لازم رو نداره؛ بنابراین بااتصال تیرچه به تیر فلزی یا تیر بتنی گیردار نیاز به طراحی آرماتور ممان منفی است.
نکته: حداقل طول آرماتور ممان منفی برابر ۱/۵ طول دهانه است.
۶. کار گذاشتن میلگردهای افت حرارت و توزیع بار
سقف های تیرچه بلوک به مرورزمان ضعیف میشن و معمولاً ترک هایی رو در سقف خواهیم دید. برای کاهش این مشکل با آماده شدن سقف پیش از بتن ریزی از آرماتورهایی به قطر ۶ یا حداقل ۸ سانتی متر در امتداد طول تیرچه به فاصله مرکز بلوک ها ۵۰ سانتی متر و در جهت عمود بر تیرچه ها به فاصله ۳۰ سانتی متر آرماتورهایی به عنوان آرماتورهای افت و حرارت نصب میشه.
