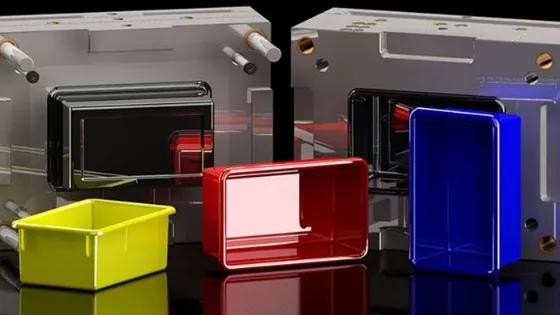

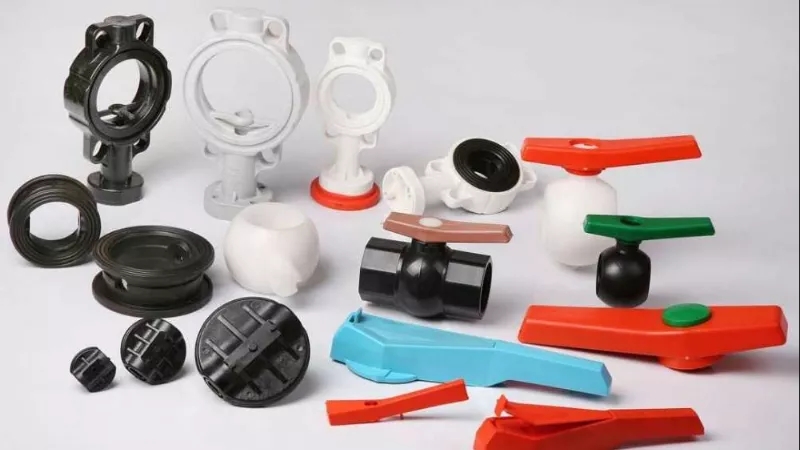

فرایند تزریق پلاستیک طیف وسیعی از تکنیک ها و روش ها را در بر می گیرد که هر یک به نیازهای مختلفی از طراحی محصول و پیچیدگی آن پاسخ می دهند. درک این فرایندها به تولیدکنندگان کمک می کند تا مناسب ترین رویکرد را برای تامین نیازهای خاص خود انتخاب کنند.
تزریق پلاستیک عمومی یا جنرال: این فرایند رایج ترین نوع تزریق پلاستیک است که برای تولید طیف وسیعی از قطعات پلاستیکی ترموپلاستیک از کوچک و ساده گرفته تا بزرگ و پیچیده مناسب است. دستگاه مورد استفاده در این فرایند معمولاً از نوع سه صفحه ای با سیستم هیدرولیکی است که قیمت مقرون به صرفه ای دارد.
تزریق پلاستیک اینسرتی: این فرایند شامل قرار دادن قطعات از پیش ساخته شده، مانند اینسرت های فلزی یا سایر قطعات پلاستیکی در قالب پیش از تزریق مواد به درون آن است. این تکنیک استحکام محصول نهایی را افزایش می دهد، مراحل مونتاژ را کاهش می دهد و قابلیت های گسترده را در برای محصول فراهم می آورد. بهترین دستگاه برای تزریق پلاستیک اینسرتی، دستگاه تزریق پلاستیک عمودی است که به دلیل محور حرکت گیره در آن، اینسرت های فلزی و غیر فلزی به آسانی در قالب ثابت باقی می مانند.
تزریق پلاستیک چند جزئی: در تزریق پلاستیک چند شات، یا چند جزئی مواد اولیه با جنس یا رنگهای مختلف به قالب تزریق می شوند و در نتیجه قطعات پیچیده با چند رنگ یا جنس متفاوت تولید میشود. این فرایند نیاز به مونتاژ پس از تزریق را از بین می برد و امکان تولید قطعات با زیبایی ظاهری و کارایی ویژه را فراهم می آورد. برای تزریق قطعات چند رنگ یا چند جزئی از دستگاه های تزریق ویژه ای استفاده می شود که به بیش از یک واحد تزریق مجهزند.
تزریق پلاستیک به کمک گاز: در فرایند تزریق به کمک گاز مقدار کنترل شده ای از گاز (معمولاً نیتروژن یا کربن دی اکسید) به حفره قالب تزریق می شود که باعث شکل گیری بخش های توخالی درون قطعه می شود. در این تکنیک فرم های توخالی در داخل قطعه ایجاد می شود که مصرف مواد اولیه را کاهش میدهد، استحکام محصول را بهبود میبخشد و علائم فرورفتگی سطحی یا سینک مارک را از بین میبرد.
تزریق پلاستیک میکرواینجکشن: فرایند تزریق قطعات ریز یا میکرواینجکشن در تولید قطعات پلاستیکی مینیاتوری و بسیار دقیق با ویژگی های هندسی و ابعادی پیچیده کاربرد دارد. چنین قطعاتی در صنایعی مانند الکترونیک، تجهیزات پزشکی و اپتیک کاربرد دارند و تولید آنها نیازمند دستگاه تزریق پلاستیک ویژه ای است.
مواد اولیه مورد استفاده در تزریق پلاستیک
انتخاب مواد اولیه برای دستیابی به عملکرد، دوام و ظاهر مطلوب محصول نهایی حیاتی است. در انتخاب مواد باید ملاحظاتی مانند خواص مکانیکی، مقاومت شیمیایی، مقاومت در برابر دما، مقرون به صرفه بودن و انطباق با مقررات و استانداردهای مرتبط با کاربرد محصول در نظر گرفته شوند. در فرایند تزریق پلاستیک مواد پلاستیکی مختلفی استفاده میشوند که هر کدام خصوصیات و کاربردهای خاص خود را دارند. در زیر به برخی از مواد استفاده شده در تزریق پلاستیک میپردازیم:
پلیاتیلن (Polyethylene)
پلی اتیلن (PE) پر کاربرد ترین ماده اولیه در تزریق پلاستیک است که معمولاً در دو گروه کلی HDPE و LDPE یا پلی اتیلن سنگین و پلی اتیلن سبک دسته بندی و عرضه می شود. پلی اتیلن انعطاف پذیری و مقاومت شیمیایی بسیار بالایی دارد و به لحاظ قیمت یکی از ارزان ترین مواد اولیه تزریقی است. از پلی اتیلن در ساخت انواع درب بطری، بطری شامپو، مایع ظرفشویی، انواع دبه و گالن پلاستیکی، سطل پلاستیکی و لوازم خانگی استفاده می شود.
پلیپروپیلن (Polypropylene)
پلی پروپیلن (PP) پس از پلی اتیلن، پر مصرف ترین پلیمر در تولید قطعات تزریقی است. مقاومت شیمیایی بالا، انعطاف پذیری بی نظیر، استحکام مناسب، چقرمگی و مقاومت به ضربه عالی پلی پروپیلن در کنار شفافیت و قیمت مناسبی که دارد باعث شده تا محصولات متنوعی مانند انواع لوازم خانگی، صندلی پلاستیکی، سطل، لگن، سبد پلاستیکی، پالت، سطل زباله بیمارستانی، ظروف پلاستیکی مایکروویو، سرنگ و قطعات تجهیزات پزشکی از پلی پروپیلن ساخته شوند.
پلی آمید (Polyamide)
نایلون یا پلی آمید (PA) یکی از پلیمرهای پر کاربرد در تزریق پلاستیک و از خانواده پلاستیک های مهندسی است که برای ساخت بسیاری قطعات یدکی و اصلی خودرو و وسایل نقلیه موتوری مانند چرخدنده، بلبرینگ هرزگرد، منیفولد هوا، پروانه رادیاتور و قاب سنسور مپ استفاده میشود. گریدهای مختلف پلی آمید الیاف دار یا بدون الیاف دارای مزایا و ویژگی های منحصر به فردی مانند مقاومت به ضربه، استحکام فوق العاده، ضریب اصطکاک پایین، قابلیت تحمل دمای بالا و مقاومت شیمیایی عالی است. انواع پلی آمید مانند Nylon 6 و Nylon 6-6 در برابر جذب رطوبت آسیب پذیر است و خواص مکانیکی آن با از قرار گرفتن در معرض رطوبت آسیب می بیند.
پلیکربنات (Polycarbonate)
پلی کربنات (PC) یکی از ترموپلاستیک های شفاف و دارای مقاومت به ضربه عالی است که به دلیل ویژگی های اپتیکی منحصر به فرد در ساخت چراغ عقب و جلو خودرو، حباب لامپ LED، عینک ایمنی و لنز پلاستیکی کاربرد گسترده ای دارد. تزریق پلی کربنات نیازمند استفاده از سیلندر و ماردون مخصوص و دستگاه گازگیر یا خشک کن پلاستیک است.
پلیاستایرن (Polystyrene)
کریستال یا پلی استایرن (PS) یک پلیمر شفاف اما تا حدی شکننده است که به دلیل قیمت پایین و مقرون به صرفه، کاربردی وسیع در ساخت لیوان یکبار مصرف، قاشق و چنگال یکبار مصرف، تجهیزات پزشکی و لوازم مصرفی آزمایشگاهی دارد.
پلی اکسی متیلن (Polyoxymethylene)
پلی اکسی متیلن (POM) که در بازار ایران بیشتر با نام استال یا پلی استال شناخته می شود یک ترموپلاستیک با چقرمگی و استحکام بسیار بالاست که حتی در دمای پایین نیز قابلیت مقاومت به ضربه خود را حفظ می کند. پلی استال بر خلاف پلی آمید به رطوبت حساس نیست و به دلیل پایداری ابعادی و مقاومت به سایش بالا از آن برای تولید انواع چرخدنده های پلاستیکی استفاده می شود.
اکریلونیتریل بوتادین استایرن (Acrylonitrile butadiene styrene)
پلاستیک ای بی اس (ABS) یکی از مهم ترین ترموپلاستیکهای مهندسی در تزریق پلاستیک به شما می رود به شکل گسترده ای در تولید قطعات لوازم خانگی به کار می رود. به دلیل پایداری ابعادی بالا، قابلیت جوشکاری، براق بودن و قابلیت آبکاری بالای ای بی اس، بسیاری از قطعات لوازم خانگی، لوازم برقی و قطعات خودرو از آن ساخته می شوند.
پلی اتیلن ترفتالات (Polyethylene Terephthalate)
پلاستیک پت (PET) یک پلیمر ترموپلاستیک و هم خانواده با PBT است که یکی از شفاف ترین پلیمرهای تزریقی محسوب می شود. قابلیت قالبگیری بادی، مقاومت شیمیایی بالا به همراه خواص مکانیکی مطلوب از قبیل استحکام، چقرمگی و مقاومت به خزش باعث محبوبیت PET در ساخت پریفرم انواع بطری، بطری نوشابه، بطری روغن مایع، قوطی قرص و … شده است.
نکات مهم در طراحی قالب تزریق پلاستیک
طراحی قالب تزریق پلاستیک فرایندی پیچیده و تخصصی است که نقش کلیدی در بهینهسازی فرآیند تولید و اطمینان از کیفیت بالای قطعات است. با رعایت دستورالعمل های خاص، طراحان قالب می توانند هزینه و مشکلات تولید پلاستیک را به حداقل برسانند و در عین حال حداکثر کارایی تولید محصول را فراهم سازند. در ادامه تعدادی از مهم ترین نکاتی که در هنگام طراحی قالب باید مورد توجه قرار گیرند معرفی شده اند:
یکنواختی ضخامت دیواره: حفظ ضخامت یکنواخت دیواره در سرتاسر قطعه یکی از کلیدی ترین اصول طراحی قالب تزریق پلاستیک است که خنک شدن یکنواخت قطعه را تضمین می کند و مشکلاتی مانند تاب برداشتن و آثار فرورفتگی را به حداقل می رساند. بخش های ضخیم تر قطعه نیاز به مدت زمان خنک سازی بیشتری دارند و زمان سیکل تولید را افزایش می دهند، از طرف دیگر بخش های نازک قطعه ممکن است از استحکام کافی برخوردار نباشند یا باعث بروز مشکل در پر کردن قالب شوند. به همین دلیل در مرحله طراحی قالب علاوه بر تلاش برای حفظ یکنواختی ضخامت، عواملی مانند استحکام قطعه و زمان خنک سازی نیز مورد توجه قرار گیرند.
زاویه خروج قطعه و پران: قرار دادن زوایای خروج منفی (فرم مخروطی) روی سطوح عمودی قطعه به خروج آسان تر از قالب کمک می کند. به طور معمول، برای جلوگیری از چسبیدن قطعه به قالب یا آسیب قطعه در حین پران، زاویه ای در حدود 2-1 درجه برای سطوحی که با محور تزریق موازی هستند توصیه می شود.
محل قرارگیری گیت تزریق: گیت تزریق محل ورود پلاستیک مذاب از راهگاه به داخل کویته قالب است. محل قرارگیری مناسب و انتخاب صحیح نوع گیت، کیفیت ظاهری قطعه را ارتقاء می دهد و علاوه بر جلوگیری از ایجاد بقایای گیت که یکی از مهم ترین عیوب زیبایی شناختی قطعات تزریقی است، جریان یافتن متوازن مواد در قالب را تضمین می کند. انواع گیت های تزریق متداول عبارتند از گیت مستقیم، گیت سوزنی، گیت لبه ای، گیت تونلی که در قالب های مجهز به سیستم راهگاه سرد کاربرد دارند.
ریب ها و لبه های تقویت کننده: ریب ها نقشی اساسی در تامین استحکام ساختاری قطعات پلاستیکی را بر عهده دارند، و می توانند کارایی قطعه را بهبود بخشیده و وزن قطعه را کاهش دهند. انجام محاسبات مهندسی می تواند باعث بهینه سازی طراحی ریب ها در قطعه شود. علاوه بر استحکام قطعه، توجه به عیوبی مانند آثار فرورفتگی یا سینک مارک در قطعه نیز باید در هنگام تعیین ضخامت، ارتفاع و فاصله ریب ها از یکدیگر در نظر گرفته شود.
الزامات کیفیت سطح: طراحان قالب باید کیفیت سطح مورد نیاز از نظر صافی سطح، نوع بافت، براقی یا ماتی و غیره را در ابتدای مرحله طراحی قالب تعیین کنند. بعضی از بافت های سطحی می توانند زیبایی محصول را بهبود بخشند، خط جدایش و اثر گیت را پنهان کنند و یا ویژگی های اصطکاک محصول را مطابق نیاز تامین کنند اما در عین حال می توانند بر روی فرایند پر شدن قالب نیز تاثیر داشته باشند. تجربه عملی کافی در کنار استفاده از ابزارهایی مانند نرم افزارهای شبیه سازی تزریق پلاستیک می تواند طراحان قالب را انتخاب کیفیت سطحی قطعه یاری دهد.
کنترل کیفیت در تزریق پلاستیک
کنترل کیفیت در تزریق پلاستیک نیز همانند هر روش تولید دیگری بخشی جدایی ناپذیر از فریند تولید محسوب می شود. پیاده سازی سیستم کنترل کیفیت تولید کنندگان پلاستیک را قادر می سازد تا از این که قطعات تولید شده با مشخصات مورد نظر مطابقت دارند اطمینان حاصل کنند و کیفیت محصولات تولیدی آن ها در گذر زمان پایدار باقی بماند. اجرای موثر اقدامات کنترل کیفیت در تزریق پلاستیک تضمین می کند که قطعات تولید شده الزامات عملکردی را برآورده ساخته و دقت ابعادی مورد نظر را داشته باشند. در بسیاری از مواقع تنها کمی توجه به کنترل کیفیت کافی است تا از خرابی قطعه، رد شدن محصول توسط خریدار و نارضایتی مشتری جلوگیری شود.
درک عیوب رایج در تزریق پلاستیک به شناسایی منشاء مشکلات و اجرای اقدامات اصلاحی مناسب کمک می کند. برخی از عیوب رایج تزریق پلاستیک عبارتند از آثار فرورفتگی یا سینک مارک، تابیدگی، پلیسه، پر نشدن و سوختگی مواد در اغلب موارد با اصلاح تنظیمات پارامتری دستگاه، بهینه سازی قالب یا تغییرات مواد اولیه بر طرف می شوند، اما تشخیص مشکل و عیب یابی صحیح در این موارد مستلزم توجه به فرایند کنترل کیفیت است.
کنترل فرآیند آماری (SPC) و نظارت بر فرآیند تولید به عنوان دو ابزار کنترل کیفیت بسیار کارامد در تزریق پلاستیک به شمار می روند. کنترل فرایند آماری یا SPC شامل نظارت و کنترل فرآیند تزریق پلاستیک با استفاده از روش های تحلیل آماری است. امروزه دستگاه های تزریق پلاستیک مدرن داده های دقیقی از فرایند تولید جمع آوری می کنند که تحلیل این داده ها امکان شناسایی تغییرات فرآیند، روندها و مشکلات بالقوه را فراهم می کند. کنترل فرایند آماری امکان اصلاح به موقع تنظیمات و بهینه سازی فرآیند تزریق پلاستیک را فراهم می کند. همچنین سیستمهای مانیتورینگ یا نظارت خودکار فرآیند نیز به نظارت و تجزیه و تحلیل دادهها برای دستیابی به اهداف کنترل کیفیت کمک میکنند.
