در شریانهای هر مجموعه صنعتی پویا، از یک کارگاه کوچک تولیدی گرفته تا یک کارخانه عظیم، جریانی حیاتی به نام «انرژی الکتریکی» در حرکت است. مدیریت، توزیع و کنترل این انرژی، سنگ بنای تداوم تولید، ایمنی تجهیزات و حفاظت از نیروی انسانی است. مرکز فرماندهی این مدیریت، تابلو برق است. اما امروزه، دیگر نمیتوان به تابلو برق به چشم یک جعبه فلزی ساده نگاه کرد. با پیشرفت تکنولوژی و پیچیدهتر شدن فرآیندهای صنعتی، نیاز به راهحلهای مهندسیشده، انعطافپذیر و ایمنتر بیش از هر زمان دیگری احساس میشود. در این میان، تابلو برق طرح ریتال به عنوان یک استاندارد طلایی و یک رویکرد مدرن، قواعد بازی را تغییر داده است.
این مقاله یک راهنمای جامع برای مدیران کارخانهها، صاحبان کارگاهها و مهندسان پروژهای است که به دنبال درک عمیق فلسفه و مزایای عملی استفاده از تابلو برق طرح ریتال هستند. ما در کارگاه پایا تابلو، با تکیه بر سالها تجربه در طراحی و ساخت سیستمهای الکتریکی صنعتی، معتقدیم که انتخاب ساختار صحیح تابلو برق، یک تصمیم استراتژیک با تاثیرات بلندمدت است. با ما همراه باشید تا به کالبدشکافی این تکنولوژی بپردازیم و دریابیم چرا تابلو برق طرح ریتال میتواند یک سرمایهگذاری هوشمندانه برای آینده کسبوکار شما باشد.
«تابلو برق طرح ریتال» دقیقاً به چه معناست؟ فراتر از یک نام تجاری
اولین قدم، شفافسازی یک تصور غلط رایج است. “ریتال” (Rittal) نام یک شرکت پیشروی آلمانی است که برای اولین بار سیستمهای ماژولار و استانداردسازی شده تابلو برق را به صورت انبوه به جهان معرفی کرد. کیفیت و نوآوری این شرکت به قدری بالا بود که این سبک از طراحی، یعنی ساختار اسکلتی پیچ و مهرهای و ماژولار، به «طرح ریتال» معروف شد. بنابراین، وقتی از تابلو برق طرح ریتال صحبت میکنیم، منظورمان یک فلسفه طراحی و ساخت است، نه لزوماً محصول یک برند خاص.

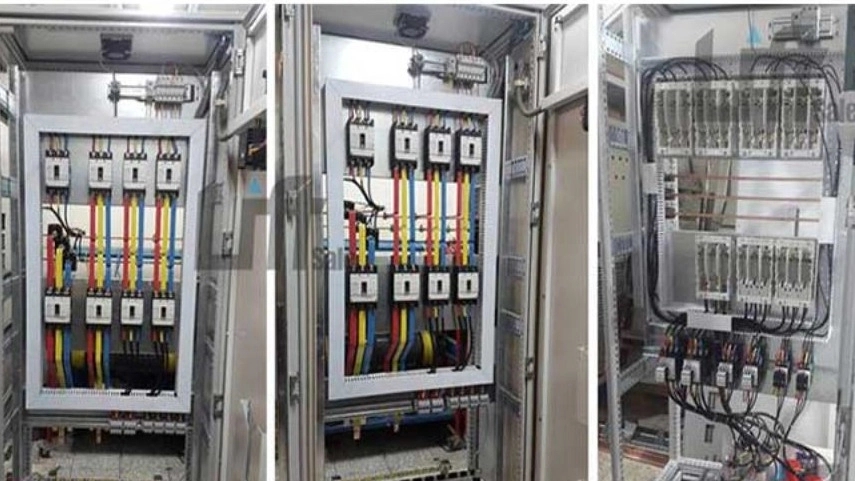

برخلاف تابلوهای سنتی که بدنهای یکپارچه و جوشکاری شده داشتند، تابلو برق طرح ریتال بر پایه یک اسکلت (فریم) پیشساخته و استاندارد بنا شده است. تمام اجزای دیگر، از جمله دربها، صفحات جانبی، صفحه مونتاژ و سقف، به صورت قطعات مجزا به این اسکلت اصلی پیچ و مهره میشوند. این رویکرد به ظاهر ساده، انقلابی در صنعت تابلو سازی ایجاد کرد.
اجزای اصلی یک سیستم تابلو برق طرح ریتال
- اسکلت (Frame): ستون فقرات تابلو که از پروفیلهای سوراخکاری شده استاندارد تشکیل شده و امکان اتصال آسان سایر قطعات را فراهم میکند.
- صفحات پوششی (Panels): شامل درب جلو و عقب، دیوارههای جانبی و سقف که به راحتی قابل باز و بسته شدن هستند.
- صفحه مونتاژ (Mounting Plate): صفحهای فلزی که تجهیزات الکتریکی مانند کلیدها، کنتاکتورها و PLCها روی آن نصب شده و سپس به داخل اسکلت هدایت میشود.
- شاسی و پایه (Base/Plinth): پایهای که تابلو را از سطح زمین جدا کرده و امکان ورود کابل از کف را تسهیل میکند.
این ساختار ماژولار، سنگ بنای تمام مزایایی است که در ادامه به تفصیل به آنها خواهیم پرداخت.
فلسفه ماژولاریتی: چرا ساختار پیچ و مهرهای یک مزیت بزرگ است؟
قلب تپنده و وجه تمایز اصلی تابلو برق طرح ریتال، فلسفه ماژولاریتی آن است. این رویکرد، انعطافپذیری و کارایی را به سطحی میرساند که در تابلوهای سنتی غیرقابل تصور بود.
انعطافپذیری بینظیر برای آینده (Future-Proofing)
نیازهای یک کارخانه یا کارگاه هرگز ثابت نمیماند. ممکن است در آینده یک خط تولید جدید اضافه کنید یا نیاز به یک سیستم کنترل پیچیدهتر پیدا کنید. در یک تابلوی سنتی، این تغییرات به معنای برشکاری، جوشکاری و ایجاد تغییرات پردردسر و غیراستاندارد در بدنه تابلو است. اما در یک تابلو برق طرح ریتال، به راحتی میتوانید یک سلول جدید در کنار سلولهای قبلی اضافه کنید یا با باز کردن دیواره جانبی، دو سلول را به یکدیگر متصل نمایید. این یعنی سیستم الکتریکی شما همراه با کسبوکارتان رشد میکند.
استانداردسازی و سهولت در نگهداری
تمامی قطعات در سیستم تابلو برق طرح ریتال دارای ابعاد و سوراخکاریهای استاندارد هستند. این موضوع باعث میشود که تعمیرات و جایگزینی قطعات (مانند یک درب آسیبدیده) بسیار سریع و آسان انجام شود. دیگر نیازی به ساخت قطعات سفارشی نیست. این استانداردسازی فرآیند طراحی و مونتاژ تابلو برق را نیز تسریع کرده و کیفیت نهایی را تضمین میکند.
مزایای ملموس تابلو برق طرح ریتال برای کارخانه یا کارگاه شما
اکنون که با اساس این تکنولوژی آشنا شدیم، بیایید ببینیم این ویژگیها در عمل چه مزایای رقابتی برای مجموعه صنعتی شما ایجاد میکنند.
۱. کاهش چشمگیر زمان خاموشی (Downtime)
زمان در صنعت یعنی پول. هر دقیقه توقف تولید، به معنای زیان مالی است. تابلو برق طرح ریتال به دلیل دسترسی آسان از تمام جهات (جلو، عقب و طرفین) و ساختار ماژولار، فرآیند عیبیابی، تعمیر و نگهداری را به شدت تسریع میکند. تکنسینها میتوانند به راحتی به تمام تجهیزات دسترسی داشته باشند و در کمترین زمان ممکن مشکل را برطرف کنند.
۲. مدیریت حرارتی بهینه و افزایش عمر تجهیزات
تجهیزات الکتریکی، به خصوص قطعات قدرت مانند درایوها و کلیدهای اتوماتیک، حرارت زیادی تولید میکنند. تجمع حرارت، بزرگترین دشمن این تجهیزات و عامل اصلی خرابیهای زودرس است. ساختار تابلو برق طرح ریتال به دلیل حجم بیشتر و طراحی مهندسیشده، گردش هوای طبیعی بهتری را فراهم میکند. علاوه بر این، نصب تجهیزات جانبی مانند فن، فیلتر و حتی سیستمهای خنککننده (Air Conditioner) بر روی بدنه استاندارد آن بسیار ساده است. مدیریت حرارتی بهتر به معنای افزایش طول عمر تجهیزات گرانقیمت شما و پایداری بالاتر سیستم است.
۳. ایمنی در بالاترین سطح ممکن
ایمنی، یک اولویت غیرقابل مذاکره در محیطهای صنعتی است. تابلو برق طرح ریتال به دلیل ساختار مستحکم و قابلیت جداسازی فیزیکی بخشهای مختلف (Form Separation)، سطح ایمنی را به شکل قابل توجهی ارتقا میدهد. میتوان بخشهای قدرت، فرمان و ورودی را در سلولهای مجزا قرار داد تا در صورت بروز خطا در یک بخش (مانند اتصال کوتاه)، آسیب به سایر قسمتها سرایت نکند. این ویژگی، ریسک حوادثی مانند آرک فلش (Arc Flash) را کاهش داده و از جان پرسنل محافظت میکند.
۴. صرفهجویی در هزینهها در بلندمدت
شاید هزینه اولیه برای تهیه یک تابلو برق طرح ریتال باکیفیت، اندکی بالاتر از یک تابلوی سنتی باشد. اما این یک دیدگاه کوتاهمدت است. با در نظر گرفتن هزینههای بلندمدت (TCO - Total Cost of Ownership)، این معادله کاملاً تغییر میکند. صرفهجویی حاصل از کاهش زمان خاموشی، افزایش عمر تجهیزات، سهولت در توسعه و تغییرات آتی، و کاهش هزینههای نگهداری، این سرمایهگذاری اولیه را کاملاً توجیه میکند.
۵. ظاهر حرفهای و انطباق با استانداردها
یک تابلو برق طرح ریتال که توسط یک تیم متخصص مانند کارگاه پایا تابلو ساخته شده باشد، ظاهری بسیار تمیز، منظم و حرفهای دارد. این نظم و ترتیب نه تنها بازرسیها و عیبیابی را آسان میکند، بلکه نشاندهنده تعهد مجموعه شما به کیفیت و استانداردهای بالا است. این موضوع میتواند در بازرسیهای ایمنی و اخذ گواهینامههای استاندارد، یک امتیاز مثبت بزرگ محسوب شود.
رویکرد «کارگاه پایا تابلو» در خلق یک تابلو برق طرح ریتال بینقص
دانستن مزایای یک تکنولوژی یک طرف ماجراست و اجرای بینقص آن طرف دیگر. ساخت یک تابلو برق طرح ریتال استاندارد، نیازمند ترکیبی از دانش مهندسی، تجربه در مونتاژ و تعهد به کیفیت است. در کارگاه پایا تابلو، ما این فرآیند را با وسواس و دقت دنبال میکنیم:
- مشاوره و طراحی مهندسی: ما پروژه را با درک کامل نیازهای شما آغاز میکنیم. تیم مهندسی ما با استفاده از نرمافزارهای روز، نقشههای دقیق الکتریکال و جانمایی را طراحی میکند و بهترین ساختار را برای تابلو برق طرح ریتال شما پیشنهاد میدهد، با در نظر گرفتن همه چیز از محاسبات بار گرفته تا مدیریت حرارتی.
- ساخت و آمادهسازی بدنه: ما از ورقهای استاندارد با ضخامت مناسب استفاده کرده و فرآیندهای برش، خمکاری و رنگآمیزی الکترواستاتیک را با بالاترین کیفیت انجام میدهیم تا بدنهای مستحکم و مقاوم در برابر شرایط محیطی کارخانه شما تولید کنیم.
- مونتاژ دقیق و سیمکشی حرفهای: تفاوت یک کار حرفهای با یک کار معمولی در جزئیات مشخص میشود. تیم فنی ما با دقت بالا تجهیزات را نصب کرده و فرآیند سیمکشی را با رعایت اصول استاندارد، شمارهگذاری سیمها و استفاده از داکتکشی منظم انجام میدهد. نتیجه، یک تابلو برق طرح ریتال است که نه تنها کارآمد، بلکه از نظر بصری نیز حرفهای و منظم است.
- کنترل کیفیت و تست نهایی: هیچ محصولی پیش از گذراندن تستهای دقیق الکتریکال و عملکردی از کارگاه ما خارج نمیشود. ما از صحت عملکرد تک تک مدارها اطمینان حاصل میکنیم تا شما یک محصول قابل اعتماد و ایمن دریافت کنید.
نتیجهگیری: یک سرمایهگذاری هوشمندانه برای قلب تپنده صنعت شما
در نهایت، انتخاب تابلو برق طرح ریتال برای کارخانه یا کارگاه شما، فراتر از یک انتخاب فنی است؛ این یک تصمیم مدیریتی استراتژیک است. این انتخاب به معنای سرمایهگذاری بر روی انعطافپذیری، ایمنی، پایداری و بهرهوری بلندمدت مجموعه شماست. این سیستمها به شما اجازه میدهند تا با خیالی آسوده برای آینده برنامهریزی کنید، زیرا میدانید که زیرساخت الکتریکی شما قادر است همراه با شما رشد کند و با چالشهای جدید سازگار شود.
در کارگاه پایا تابلو، ما به ارائه راهحلهای مهندسیشده افتخار میکنیم. تخصص ما در طراحی و مونتاژ تابلو برق طرح ریتال به ما این امکان را میدهد که نیازهای منحصر به فرد شما را به یک سیستم قدرتمند، ایمن و کارآمد تبدیل کنیم. اگر به دنبال ارتقای سیستم الکتریکی خود و بهرهمندی از مزایای بیشمار این تکنولوژی مدرن هستید، کارشناسان ما آمادهاند تا دانش و تجربه خود را با شما به اشتراک بگذارند. برای مشاهده نمونه کارهای ما و آشنایی بیشتر با رویکرد تخصصی ما، از وبسایت ما دیدن فرمایید.
