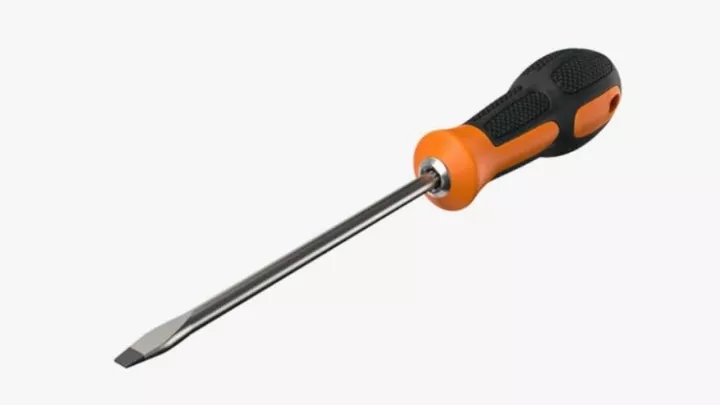

ساختار پیچ گوشتی
پیچ گوشتی از سه قسمت اصلی تشکیل شده که عبارتاند از:
دسته
میله محور(شفت یا شنک)
سری

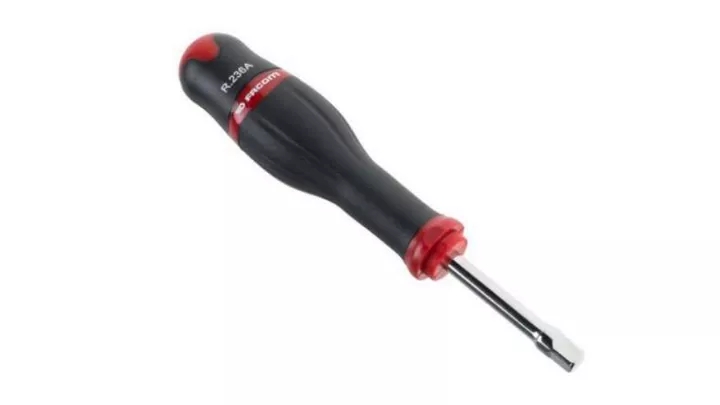

دسته پیچ گوشتی
دسته پیچ گوشتی برای در دست گرفتن پیچ گوشتی و سر نخوردن آن حین کار است. جنس مادهای که برای ساخت دسته آن استفاده میشود در گذر زمان تغییرات زیادی کرده و انواع مختلفی دارد که هرکدام برای کاربردی خاص استفاده میشود. معمولاً برای جلوگیری از لغزش و سر خوردن پیچ گوشتی حین کار، دسته آن را فرم میدهند تا حین کار کردن در سطوح مختلف، پیچ گوشتی رها نشود. دسته اکثر پیچ گوشتی ترکیبی از پلاستیک سخت مانند سلولز استات و لاستیک ساخته شده و روی آن را با مادهای نرم مانند لاستیک گرما دیده میپوشانند.
میله محور (شفت یا شنک)
شفت یا شنک پیچ گوشتی معمولاً از فولادی سخت ساخته شده تا در اثر فشار هنگام چرخاندن خم نشده یا تغییر شکل ندهد. شفت پیچ گوشتی معمولاً گرد یا شش گوش بوده تا در صورت لزوم از آچار برای چرخاندن و اعمال نیروی بیشتر (گشتاور) استفاده کنند. رنگ شفت متغیر بوده و مادهای که برای ساخت آن به کار میرود میتواند متغیر باشد.
سری پیچ گوشتی
سری پیچ گوشتی میتواند به شفت متصل یا جدا باشد. انواعی از پیچ گوشتی مانند دریل وجود دارد که سری آن قابلیت تعویض دارد. دریل شارژی میتواند بهعنوان پیچ گوشتی شارژی استفاده شود.
سری پیچ گوشتی از فلزات و آلیاژهای مختلف تهیه میشود که عبارتاند از:
تیتانیوم
استیل ضد زنگ
S2
فولاد تند بر (HSS)
CVM
دیگر فلزات اشباع نشده (برای کاهش خطر برق گرفتگی از فلزات اشباع نشده استفاده میشود)
روش های ساخت پیچ گوشتی
فورج
در این روش به فلز گرما داده و سپس با چکش کاری آن را به شکل دلخواه در میآورند. سری پیچ گوشتی که به روش فورج ساخته میشود در مقایسه با سری ماشین کاری شده مقاومت بیشتری داشته و برای بستن پیچ درون مواد سخت و نرم ایده آل هستند. سری ماشین کاری شده با برش مواد فلزی ساخته و مقاومت پایینی دارد.
ماشین کاری
سری ماشین کاری شده با برش دقیق فلزات در خلاف جهت بافت ساخته میشوند. برای ساخت این سری از ماشینهای بسیار دقیق استفاده میشود. نقطه ضعف سری ماشین کاری شده، شکننده بودن آن است که ممکن است هنگام بستن پیچ در مواد سخت بشکند.
تکنیک های کار با پیچ گوشتی
گرما
برای بهبود سختی پیچ گوشتی، سری پیچ گوشتی را با دمای بسیار بالا گرما میدهند و قبل از سرد شدن آن، پیچ را باز میکنند یا میبندند.
انجماد
در این روش برخلاف گرما دادن، سری پیچ گوشتی را بسیار سرد کرده تا دوام و قدرت آن را افزایش دهند.
روکش
روکش تیتانیوم و در برخی موارد روکش الماسه برای افزایش طول عمر سری پیچ گوشتی استفاده میشود.
