در صنعت برق، تابلو برق به عنوان یکی از اجزای حیاتی سیستمهای توزیع و کنترل انرژی شناخته میشود. در میان اجزای مختلف تابلو برق، اسکلت تابلو برق اهمیت ویژهای دارد، زیرا این سازه فلزی نقش ستون فقرات سیستم را ایفا کرده و مسئول نگهداری ایمن تجهیزات و قطعات الکتریکی است. استفاده از اسکلت استاندارد و رعایت نکات فنی مونتاژ، یکی از پارامترهای اصلی در افزایش ایمنی، دوام و کارایی تابلو برق محسوب میشود.
در تهران، گروه صنعتی بهران تابلو به عنوان یکی از تولیدکنندگان مطرح و متخصص در زمینه طراحی و ساخت اسکلت تابلو برق، توانسته با اتکا به فناوری برش CNC، خمکاری دقیق و رنگ پودری الکترواستاتیک، محصولاتی با کیفیت صنعتی بالا و مطابقت کامل با استانداردهای بینالمللی ارائه دهد.
ماهیت و نقش اسکلت تابلو برق در سیستمهای الکتریکی

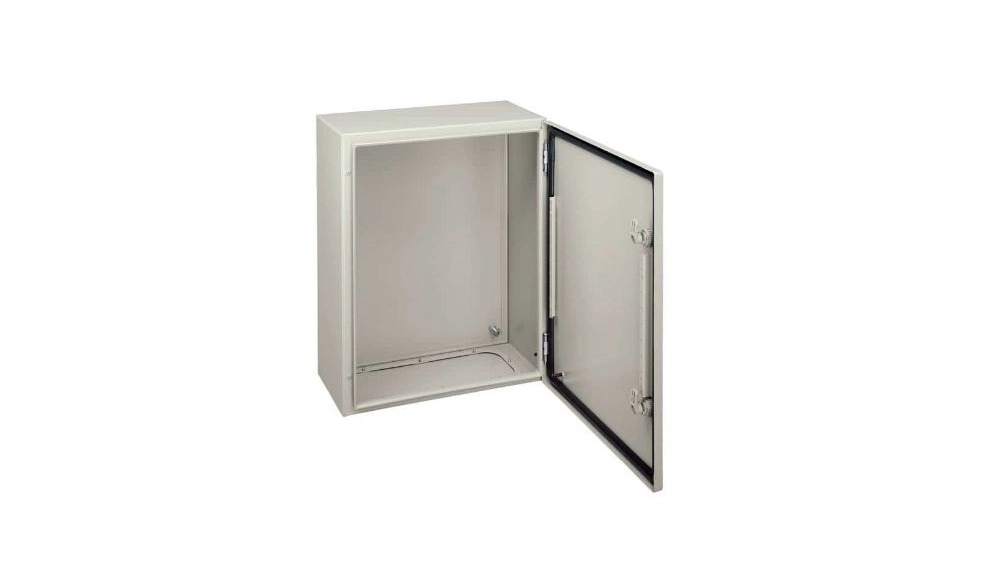

اسکلت تابلو برق، ساختاری فلزی و مقاوم است که بدنه تابلو را تشکیل میدهد و تمامی اجزای الکتریکی مانند کلیدها، فیوزها، ریلها، ترمینالها و مدارهای کنترل درون آن نصب میشود.
وجود اسکلت مستحکم نهتنها باعث حفظ نظم و ایمنی تجهیزات میشود، بلکه از آسیبهای مکانیکی و حرارتی نیز جلوگیری میکند. یک اسکلت تابلو برق استاندارد باید علاوه بر استحکام مکانیکی بالا، در برابر زنگزدگی، رطوبت، گردوغبار و حرارت مقاوم باشد تا عملکرد سیستم در هر شرایطی تضمین شود.
ویژگیهای اسکلت تابلو برق استاندارد
۱. استحکام مکانیکی بالا
یکی از مهمترین ویژگیهای اسکلت تابلو برق استاندارد، مقاومت بالا در برابر فشار، لرزش و آسیبهای فیزیکی است. در گروه صنعتی بهران تابلو، برای افزایش استحکام از ورقهای فولادی ضخیم با کیفیت بالا استفاده میشود. این ورقها با دستگاههای CNC برش داده شده و به شکلی دقیق خم میشوند تا تابلو بدون انحراف و تغییر شکل ساخته شود.
۲. طراحی ارگونومیک و دسترسی آسان
تابلو برق باید به گونهای طراحی شود که در زمان نصب یا نگهداری تجهیزات، دسترسی به قطعات داخلی آسان باشد. طراحی ارگونومیک اسکلت تابلو برق در بهران تابلو کمک میکند تا فرآیند سیمکشی، تعمیر و تست تجهیزات بدون آسیبدیدگی احتمالی انجام شود.
۳. تهویه مناسب و گردش هوا
تابلوهای برق صنعتی در زمان کار ممکن است حرارت قابل توجهی تولید کنند. به همین دلیل، وجود دریچههای تهویه و مسیرهای جریان هوا در اسکلت تابلو برق بسیار اهمیت دارد. طراحی سیستم تهویه استاندارد باعث کاهش دمای داخلی و افزایش دوام تجهیزات الکتریکی میشود.
۴. مقاومت در برابر رطوبت و خوردگی
در فرآیند تولید بهران تابلو، پس از ساخت اسکلت، مرحله چربیزدایی و رنگآمیزی پودری الکترواستاتیک با دقت بالا انجام میشود. این پوشش علاوه بر زیبایی ظاهری، از زنگزدگی و خوردگی فلز در محیطهای مرطوب جلوگیری میکند. چنین ویژگیای باعث میشود اسکلت تابلو برق در محیطهای صنعتی تهران، کارخانجات و فضاهای روباز دوام بیشتری داشته باشد.
۵. رعایت استانداردهای بینالمللی
یک اسکلت تابلو برق استاندارد باید طبق استانداردهای IEC و ISO طراحی و تولید شود. گروه صنعتی بهران تابلو تمامی اصول ایمنی مکانیکی، فاصله عایقها، ابعاد مناسب تجهیزات و مشخصات ساختاری را در ساخت تابلوهای خود بهطور کامل رعایت میکند.
۶. اتصالات محکم و مونتاژ اصولی
در ساخت اسکلت تابلو برق، نحوه مونتاژ قطعات از اهمیت ویژهای برخوردار است. استفاده از پیچها، جوشهای دقیق و بستهای ضد زنگ باعث افزایش دوام مکانیکی تابلو میشود. در بهران تابلو، مونتاژ با ابزارهای دقیق و توسط کارشناسان مجرب انجام میگیرد تا هیچگونه لقی یا ناهماهنگی در سازه وجود نداشته باشد.
۷. قابلیت سفارشیسازی و انعطاف طراحی
یکی از ویژگیهای تولید اسکلت تابلو برق توسط گروه صنعتی بهران تابلو، امکان طراحی اختصاصی بر اساس نیاز مشتری و نوع کاربرد است. ابعاد، موقعیت دربها، محل نصب تجهیزات و حتی رنگ تابلو قابل تغییر و تنظیم مطابق با پروژه است.
مواد اولیه مورد استفاده در ساخت اسکلت تابلو برق
انتخاب متریال مناسب از مرحله طراحی تا تولید، نقشی حیاتی در کیفیت نهایی تابلو برق دارد. در گروه صنعتی بهران تابلو از ورق فولاد نورد سرد و گالوانیزه با ضخامت استاندارد استفاده میشود. این متریالها علاوه بر دوام بالا، قابلیت خمپذیری دقیق و جوشپذیری خوب دارند. پس از مونتاژ، اسکلتها با رنگ پودری پوشش داده میشوند تا سطحی صاف، براق و محافظتی ماندگار ایجاد گردد.

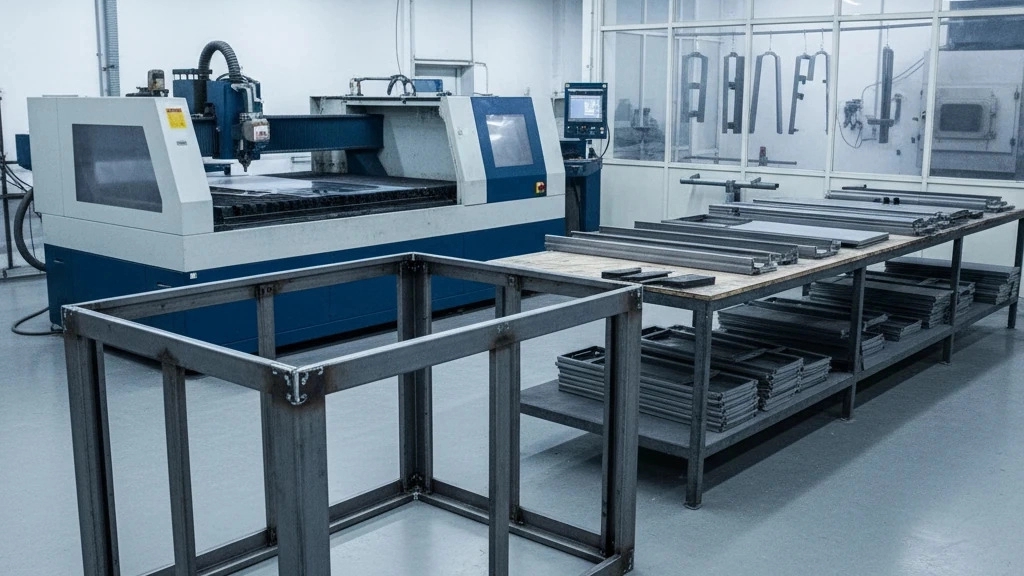

فرآیند مونتاژ اسکلت تابلو برق استاندارد
برش دقیق با دستگاه CNC :
اولین مرحله در مونتاژ تابلو برق، برش دقیق قطعات اسکلت است. این عملیات با استفاده از دستگاه CNC انجام میگیرد تا کوچکترین زاویهها و ابعاد به شکلی دقیق و مطابق نقشه فنی پیادهسازی شود.
خمکاری دقیق ورقها:
پس از برش، ورقها توسط دستگاههای خمکاری هیدرولیکی شکل میگیرند. در این مرحله، دقت در زاویه خم بسیار حیاتی است، چرا که هر خطای جزئی میتواند باعث اختلاف در مونتاژ نهایی تابلو برق شود.
جوشکاری و مونتاژ قاب :
پس از آمادهسازی قطعات، عملیات جوشکاری انجام میشود. در بهران تابلو از جوش CO₂ و نقطهای برای افزایش استحکام اتصالها استفاده میشود. جوشها پس از سرد شدن بهصورت کامل پرداخت و صاف میشوند تا رنگ پودری بهصورت یکنواخت روی سطح قرار گیرد.
چربیزدایی و رنگ پودری الکترواستاتیک:
یکی از مراحل کلیدی، آمادهسازی سطح برای رنگ است. اسکلت ابتدا در وان چربیزدایی قرار گرفته و سپس توسط هوای فشرده خشک میشود. در ادامه رنگ پودری الکترواستاتیک به آن پاشیده و در داخل کوره صنعتی حرارت داده میشود تا سطحی مقاوم و یکنواخت ایجاد گردد.
مونتاژ درب، قفل و قطعات جانبی :
پس از رنگآمیزی، دربها، قفلها، لولاها و سایر اجزای متحرک با دقت نصب میشوند. در این مرحله، باید تراز بودن درب، فاصله یکنواخت لبهها و عملکرد نرم قفلها بررسی گردد تا استفاده از تابلو آسان و استاندارد باشد.
نکات فنی کلیدی در مونتاژ اسکلت تابلو برق :
تراز بودن قاب اصلی :
یکی از مهمترین نکات فنی در مونتاژ تابلو برق، تراز بودن بدنه اصلی است. اگر تابلو بهدرستی ترازبندی نشود، هنگام نصب تجهیزات داخلی مشکلاتی مانند بسته نشدن درب یا فشار غیرمتقارن بر لولاها ایجاد میشود.
انتخاب جنس پیچ و بست مناسب :
برای افزایش دوام و جلوگیری از زنگزدگی، باید از پیچهای ضد زنگ یا آبکاریشده استفاده کرد. در تابلوهای تولیدی بهران تابلو، تمامی اتصالات مکانیکی با پیچهای گالوانیزه مقاوم در برابر خوردگی انجام میشود.
رعایت فاصله ایمن بین تجهیزات داخلی:
در مونتاژ تابلوهای برق استاندارد، باید فاصله کافی بین اجزای الکتریکی برقرار شود تا از خطر اتصال کوتاه و افزایش حرارت جلوگیری شود. طراحی دقیق محل نصب تجهیزات در واحد مهندسی بهران تابلو، این موضوع را تضمین میکند.
ایجاد مسیر مناسب برای عبور کابلها :
در طراحی اسکلت تابلو برق بهران تابلو، محل عبور کابلها از پیش تعبیه میشود تا در هنگام سیمکشی، نیازی به سوراخکاری مجدد یا تغییرات فیزیکی نباشد. این موضوع علاوه بر افزایش ایمنی، فرآیند نصب را سریعتر و تمیزتر میکند.
استفاده از آببندی مناسب در درزهای بدنه :
برای جلوگیری از نفوذ رطوبت و گردوغبار، از نوارهای آببندی مقاوم استفاده میشود. به طور خاص در تابلوهایی که در فضای باز نصب میشوند، کیفیت آببندی تأثیر مستقیم بر طول عمر تابلو دارد.
استانداردهای لازم در تولید اسکلت تابلو برق
تولید اسکلت تابلو برق باید بر اساس استانداردهای بینالمللی از جمله:
- IEC 60439 برای طراحی تابلوهای توزیع نیرو
- ISO 9001 برای مدیریت کیفیت فرآیند تولید
- IP Code (Ingress Protection) برای درجه حفاظت در برابر نفوذ مایعات و ذرات
گروه صنعتی بهران تابلو تمامی این ضوابط را در واحد طراحی و تولید خود رعایت میکند تا هر تابلو خروجی از کارخانه از نظر ایمنی، مقاومت و طول عمر در حد مطلوب استانداردهای جهانی باشد.
نقش رنگ در افزایش دوام اسکلت تابلو برق
رنگ در تابلو برق تنها جنبه ظاهری ندارد بلکه نقش محافظتی مهمی ایفا میکند. پاشش دقیق رنگ پودری و پخت آن در دمای کنترلشده باعث ایجاد سطحی مقاوم در برابر خراش، رطوبت، مواد شیمیایی و اشعه UV میشود. این فرآیند در کارخانه بهران تابلو به صورت تماماتوماتیک و در محیط کنترلشده انجام میگیرد تا بالاترین کیفیت ممکن حاصل شود.
چرا انتخاب گروه صنعتی بهران تابلو اهمیت دارد؟
در بازار پررقابت امروز، کیفیت تولید، دقت طراحی و خدمات پس از فروش عامل تمایز برندهای صنعتی است. گروه صنعتی بهران تابلو با تکیه بر تجهیزات پیشرفته، مهندسان مجرب و تجربه چندینساله در تولید تابلو برق، توانسته سهم قابل توجهی از بازار تهران را به خود اختصاص دهد.
برتریهای این مجموعه شامل موارد زیر است:
- طراحی اختصاصی با نرمافزار CAD و SolidWorks
- استفاده از ورق فولادی مرغوب با ضخامت استاندارد
- کنترل کیفی دقیق در هر مرحله از تولید
- رنگ پودری الکترواستاتیک با دوام طولانی
- امکان سفارشیسازی محصولات برای پروژههای خاص
جمعبندی
یک اسکلت تابلو برق استاندارد، نتیجه طراحی علمی، انتخاب متریال مرغوب و اجرای دقیق مراحل فنی است. اجرای صحیح فرآیندهایی چون برش CNC، خمکاری دقیق، جوشکاری تمیز، رنگ پودری و کنترل کیفی اصولی، باعث میشود تابلو برق نهایی از نظر دوام، زیبایی و امنیت در سطح بالایی قرار گیرد.
