دستگاه چین کن کاغذ فیلتر هوا | راهنمای کامل خرید و انواع آن
آیا می‌دانید سود تولید فیلتر هوا با دستگاه چین کن چقدر است؟ بر اساس تجربه تولیدکنندگان، حدود ۳۰ درصد از سود تولید فیلتر مربوط به فرآیند چین کردن کاغذ است. دستگاه چین کن کاغذ فیلتر هوا یکی از کلیدی‌ترین تجهیزات در خط تولید فیلتر هوا است که وظیفه چینش کاغذ فیلتر را برای افزایش سطح تماس و بهبود عملکرد فیلتراسیون بر عهده دارد. کیفیت این دستگاه تأثیر مستقیمی بر کیفیت نهایی فیلتر هوا و بهره‌وری خط تولید دارد.
راه‌اندازی خط تولید فیلتر هوا با دستگاه چین کن کاغذ فیلتر کاری آسان و کم‌جا بوده و برای سرمایه‌گذاری در مقیاس کوچک تا بزرگ مناسب است. در این مقاله به بررسی جامع دستگاه چین کن کاغذ فیلتر هوا، انواع آن و نکات مهم در خرید می‌پردازیم.
برای مطالعه بیشتر درباره انواع فوم و کاربردهای صنعتی آن، به صفحه فوم چیست؟ مراجعه کنید.
دستگاه چین کن کاغذ فیلتر هوا چیست و چه نقشی در خط تولید دارد؟

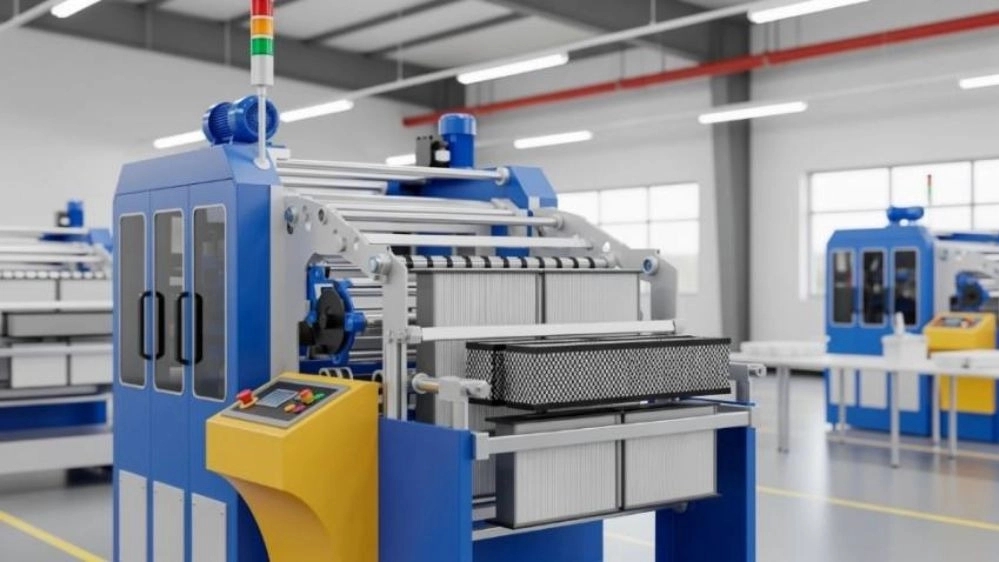

دستگاه چین کن کاغذ فیلتر هوا ماشینی است که کاغذ فیلتر را به‌صورت زیگزاگ (چین‌دار) درآورده تا سطح مؤثر فیلتر افزایش یابد. این فرآیند، قلب تولید فیلتر هوا محسوب می‌شود. پس از چینش، کاغذ چین‌خورده در قالب قرار گرفته و با تزریق چسب پلی‌یورتان (PU) آب‌بندی می‌شود.
دستگاه چین کن کاغذ فیلتر هوا در دو نوع اصلی تیغه‌ای و غلطکی ساخته می‌شود و انتخاب بین این دو، یکی از مهم‌ترین تصمیمات خرید است.
برای مشاهده مشخصات فنی کامل دستگاه تزریق فوم یخچالی، به صفحه دستگاه تزریق فوم یخچال مراجعه کنید.
تفاوت دستگاه چین کن تیغه‌ای و غلطکی | کدام بهتر است؟
انتخاب بین چین کن تیغه‌ای و چین کن غلطکی یکی از دغدغه‌های اصلی خریداران است. بسیاری از کارشناسان معتقدند چین کن تیغه‌ای از نظر کیفیت و دوام برتری دارد.
دستگاه چین کن تیغه‌ای (Blade Pleating)
چین کن تیغه‌ای بیشترین کاربرد را در صنعت فیلتراسیون دارد و برای خودروهای سبک و سنگین مناسب است. در این روش، کاغذ از بین تیغه‌های متناوب عبور کرده و چین می‌خورد.
مزایای چین کن تیغه‌ای:
- کیفیت چین یکنواخت و دقیق
- مناسب برای ارتفاع چین بالا (تا ۱۰ سانتی‌متر)
- عمر مفید بالاتر
- سازگاری با انواع کاغذ فیلتر
چین کن تیغه‌ای صنعتی با عرض ۶۰ سانتی‌متر تا ۱ متر و ارتفاع چین قابل تنظیم عرضه می‌شود.
دستگاه چین کن غلطکی (Roller Pleating)
در چین کن غلطکی، کاغذ پس از عبور از بین دو غلتک، به‌صورت متناوب از بالا و پایین خط خورده و توسط غلتک کشنده به سمت ماردون حرکت می‌کند تا کاغذ از نقاط خط‌خورده شکسته و چین شود. چین کن غلطکی معمولاً برای فیلترهای خودروهای سواری مانند پراید، پژو، سمند و ۲۰۶ استفاده می‌شود.
مشخصات چین کن غلطکی:
- بی‌صدا با غلتک
- بخار، اتو و برش اتوماتیک (تیغه‌ای لیزری)
- چسب‌ریز اتوماتیک
- قابلیت نصب برش اتوماتیک کاغذ
- برق تک فاز شهری
نکته مهم: در چین کن غلطکی، داشتن سیستم بخار اتوماتیک برای جلوگیری از خشکی کاغذ ضروری است.
برای مشاهده مشخصات فنی کامل دستگاه پی یو کفش، به صفحه قیمت دستگاه پی یو کفش مراجعه کنید.
مقایسه جامع دستگاه چین کن تیغه‌ای و غلطکی
ویژگی چین کن تیغه‌ای چین کن غلطکی کیفیت چین یکنواخت و دقیق مناسب ارتفاع چین تا ۱۰ سانتی‌متر تا ۵.۵ سانتی‌متر مناسب برای خودروهای سبک و سنگین خودروهای سواری عمر مفید بالاتر متوسط قیمت بالاتر مقرون‌به‌صرفه‌تر نیاز به بخار خیر بله (برای جلوگیری از خشکی) تعمیر و نگهداری تعویض تیغه تعویض غلطک
اشتباهات رایج هنگام خرید دستگاه چین کن کاغذ فیلتر هوا
بسیاری از خریداران به دلیل عدم آگاهی، مرتکب اشتباهاتی می‌شوند که هزینه‌های سنگینی به همراه دارد:
۱. ساخت بد دستگاه
برخی تولیدکنندگان از متریال بی‌کیفیت استفاده کرده و دستگاه را با کیفیت پایین می‌سازند. کیفیت غلطک مناسب و متریال درجه یک باید در ساخت دستگاه استفاده شده باشد.
۲. تک غلطک بودن دستگاه چین کن
دستگاه‌های تک‌غلطک معمولاً کیفیت چین مطلوبی ارائه نمی‌دهند و برای تولید انبوه مناسب نیستند.
۳. نداشتن شمارشگر و کانوایر
شمارشگر و کانوایر از تجهیزات ضروری برای تولید انبوه و کاهش نیروی انسانی هستند. دستگاه بدون این تجهیزات، عملاً کارایی پایینی خواهد داشت.
۴. فریب تبلیغات PLC
برخی فروشندگان ادعا می‌کنند دستگاه دارای PLC است، در حالی که این ویژگی بیشتر برای فریب مشتریان استفاده می‌شود و کاربردی عملی ندارد. کیفیت مکانیک دستگاه بسیار مهم‌تر از PLC ظاهری است.
تفاوت دستگاه چین کن فیلتر سواری و سنگین
دستگاه چین کن فیلتر هوا برای خودروهای مختلف، مشخصات متفاوتی دارد:
نوع خودرو ارتفاع چین نوع کاغذ کاربرد سواری (پراید، پژو، سمند، ۲۰۶) ۲۲-۳۵ میلی‌متر کاغذ چینی ۰۴ فیلترهای کتابی و پنل سنگین (ایسوزو، ولوو، بنز) ۳۵-۵۵ میلی‌متر کاغذ ضخیم‌تر فیلترهای صنعتی و سنگین
چین کن کاغذ سنگین برای ماشین‌های سنگین و فیلترهای صنعتی و نیروگاه‌ها با غلتک‌های گلدار و سایزهای متفاوت و ارتفاع چین از ۲۸ تا ۵۵ میلی‌متر ساخته می‌شود.
مشخصات فنی دستگاه چین کن کاغذ فیلتر هوا
مشخصه مقدار سرعت چین‌کن ۴-۱۵ متر بر دقیقه (غلطکی) / ۱۰۰-۱۲۰ متر بر دقیقه (تیغه‌ای صنعتی) عرض کار ۶۰ سانتی‌متر تا ۱ متر (تیغه‌ای) ارتفاع چین ۸-۱۰۰ میلی‌متر (بسته به مدل) دمای کاری ۰ تا ۱۹۰ درجه سانتی‌گراد برق مصرفی تک فاز ۲۲۰ ولت (غلطکی) / سه فاز ۳۸۰ ولت (صنعتی) سیستم برش اتوماتیک (تیغه‌ای لیزری) یا دستی سیستم چسب‌زنی چسب‌ریز اتوماتیک
بهترین برندهای دستگاه چین کن فیلتر هوا
ماشین سازی اسعدی از شناخته‌شده‌ترین برندهای دستگاه چین کن فیلتر هوا در ایران است. البرز ماشین پاسارگاد نیز با سال‌ها تجربه در ساخت دستگاه چین کن کاغذ فیلتر هوا، گزینه‌ای قابل اعتماد محسوب می‌شود.
چه کاغذی برای دستگاه چین کن فیلتر هوا مناسب است؟
انتخاب کاغذ مناسب تأثیر مستقیمی بر کیفیت نهایی فیلتر دارد. کاغذ چینی ۰۴ با نرمی مناسب، بهترین گزینه برای دستگاه چین کن کاغذ فیلتر هوا است و مشکلات کمتری در فرآیند چینش ایجاد می‌کند.
راه‌اندازی خط تولید فیلتر هوا با دستگاه چین کن
خط تولید فیلتر هوا شامل چندین دستگاه تخصصی است:
- دستگاه چین کن کاغذ فیلتر: چینش کاغذ فیلتر
- دستگاه تزریق PU: تزریق چسب پلی‌یورتان به لبه و درز فیلتر
- کوره پخت: خشک کردن و پخت چسب
- دستگاه برش و مونتاژ: برش کاغذ چین‌شده و مونتاژ نهایی
سرمایه‌گذاری برای راه‌اندازی خط تولید فیلتر هوا با دستگاه چین کن از حدود ۴۵۰ میلیون تومان برای مدل‌های دستی شروع شده و بسته به سطح اتوماسیون تا چند میلیارد تومان متغیر است.
برای مشاهده مشخصات فنی کامل دستگاه تزریق فوم تابلو برق، به صفحه دستگاه تزریق فوم تابلو برق و برای دستگاه تزریق فوم انتگرال، به صفحه دستگاه تزریق فوم انتگرال مراجعه کنید.
سوالات متداول چین کن
۱. سود تولید فیلتر هوا با دستگاه چین کن چقدر است؟
حدود ۳۰ درصد از سود تولید فیلتر مربوط به فرآیند چین کردن کاغذ است و این فرآیند یکی از سودآورترین مراحل تولید محسوب می‌شود.
۲. تفاوت چین کن تیغه‌ای و غلطکی چیست؟
چین کن تیغه‌ای کیفیت بالاتر، ارتفاع چین بیشتر و عمر مفید طولانی‌تری دارد. چین کن غلطکی برای خودروهای سواری مناسب‌تر و مقرون‌به‌صرفه‌تر است.
۳. چه کاغذی برای دستگاه چین کن مناسب است؟
کاغذ چینی ۰۴ با نرمی مناسب، بهترین گزینه برای دستگاه چین کن کاغذ فیلتر هوا است و مشکلات کمتری در فرآیند چینش ایجاد می‌کند.
۴. اشتباهات رایج در خرید دستگاه چین کن چیست؟
ساخت بد دستگاه، تک غلطک بودن، نداشتن شمارشگر و کانوایر، و فریب تبلیغات PLC از مهم‌ترین اشتباهات رایج هستند.
۵. آیا دستگاه چین کن با برق خانگی کار می‌کند؟
بله، مدل‌های غلطکی معمولاً با برق تک فاز شهری کار می‌کنند و برای کارگاه‌های کوچک مناسب هستند. مدل‌های صنعتی و تیغه‌ای سنگین نیاز به برق سه فاز دارند.
۶. عمر مفید دستگاه چین کن چقدر است؟
در صورت استفاده از متریال درجه یک و نگهداری مناسب، دستگاه چین کن تیغه‌ای بیش از ۱۰ سال و چین کن غلطکی حدود ۵-۷ سال کارایی مطلوب دارد.
۷. آیا امکان تغییر نوع غلطک برای تولید فیلترهای مختلف وجود دارد؟
بله، در دستگاه‌های چین کن غلطکی، می‌توان غلطک‌های مختلف را برای تولید فیلترهای خودروهای مختلف (۲۰۶، پرشیا، سمند، پراید و...) به دستگاه اضافه کرد.
۸. چرا سیستم بخار در چین کن غلطکی ضروری است؟
کاغذ فیلتر در فرآیند چینش ممکن است خشک شده و ترک بخورد. سیستم بخار اتوماتیک رطوبت لازم را تأمین کرده و از خشکی و شکستگی کاغذ جلوگیری می‌کند.
نتیجه‌گیری
انتخاب دستگاه چین کن کاغذ فیلتر هوا مناسب، تأثیر مستقیمی بر کیفیت محصول نهایی، سرعت تولید و سودآوری کسب‌وکار شما دارد. با توجه به اینکه حدود ۳۰ درصد سود تولید فیلتر مربوط به فرآیند چین کردن است، سرمایه‌گذاری روی یک دستگاه باکیفیت از اهمیت بالایی برخوردار است. البرز ماشین پاسارگاد با ارائه انواع دستگاه چین کن کاغذ فیلتر هوا در مدل‌های تیغه‌ای و غلطکی، گزینه‌ای حرفه‌ای برای تولیدکنندگان صنعتی است.
درباره البرز ماشین پاسارگاد
شرکت البرز ماشین پاسارگاد با سال‌ها تجربه در زمینه طراحی و ساخت انواع دستگاه‌های صنعتی تزریق فوم پلی‌یورتان و خطوط تولید فیلتر هوا، آماده ارائه مشاوره تخصصی و دستگاه‌های با کیفیت متناسب با نیاز شماست. این شرکت دارای گواهینامه CTL آلمان و استانداردهای بین‌المللی است.
