در دنیای امروز که گذار به سمت منابع انرژی تجدیدپذیر نه یک انتخاب، بلکه یک ضرورت است، انرژی خورشیدی به عنوان یکی از پاکترین و در دسترسترین گزینهها در مرکز توجه قرار دارد. اما در قلب هر سیستم فتوولتائیک، از یک نیروگاه عظیم بیابانی گرفته تا یک سامانه کوچک خانگی، یک جزء حیاتی و بنیادین وجود دارد که اغلب کمتر به آن پرداخته میشود: استراکچر خورشیدی. این سازهها که به عنوان اسکلت و پایه نگهدارنده پنلهای خورشیدی عمل میکنند، نقشی بسیار فراتر از یک قاب فلزی ساده دارند.
یک استراکچر خورشیدی با طراحی مهندسیشده و کیفیت ساخت بالا، تضمینکننده حداکثر بازدهی، طول عمر و ایمنی کل سیستم است. در واقع، سرمایهگذاری در یک استراکچر خورشیدی استاندارد، به معنای حفاظت از سرمایهگذاری اصلی شما، یعنی پنلهای گرانقیمت فتوولتائیک است. در این مقاله به صورت جامع به بررسی انواع، طراحی، اهمیت و نکات کلیدی در انتخاب و اجرای استراکچر خورشیدی میپردازیم و نقش تولیدکنندگان پیشرو مانند رول فرمینگ بهمن صنعت تبریز را در ارتقاء کیفیت این صنعت برجسته خواهیم کرد.
چرا استراکچر خورشیدی تا این حد اهمیت دارد؟
اهمیت یک استراکچر خورشیدی را میتوان در چند بخش کلیدی خلاصه کرد. بدون یک سازه پشتیبان مناسب، پنلهای خورشیدی در برابر عوامل محیطی بیدفاع هستند و کارایی خود را از دست میدهند.
حفاظت و ایمنی: وظیفه اصلی استراکچر خورشیدی، نگهداری ایمن پنلها در برابر نیروهای طبیعی مانند باد، برف، باران و حتی زلزله است. یک سازه ضعیف میتواند منجر به شکستگی پنلها، سقوط و خسارات جانی و مالی جبرانناپذیری شود. طراحی مهندسی این سازهها باید بر اساس آییننامههای بارگذاری و استانداردهای منطقهای انجام شود تا پایداری سیستم در سختترین شرایط جوی تضمین گردد.
بهینهسازی زاویه و جهت (Tilt & Azimuth): میزان انرژی تولیدی یک پنل خورشیدی مستقیماً به زاویهای که نور خورشید به سطح آن میتابد، بستگی دارد. استراکچر خورشیدی این امکان را فراهم میکند که پنلها در زاویه بهینه (Tilt) نسبت به افق و جهت جغرافیایی ایدهآل (معمولاً رو به جنوب در نیمکره شمالی) نصب شوند. این تنظیم دقیق، میزان جذب انرژی را در طول روز و فصول مختلف سال به حداکثر میرساند و بازدهی کل نیروگاه را به شکل چشمگیری افزایش میدهد.
افزایش طول عمر سیستم: پنلهای خورشیدی برای عملکردی بیش از ۲۵ سال طراحی شدهاند. یک استراکچر خورشیدی با کیفیت، ساخته شده از مواد مقاوم در برابر خوردگی مانند فولاد گالوانیزه گرم یا آلومینیوم آنادایز شده، تضمین میکند که سازه پشتیبان نیز پا به پای پنلها عمر کرده و دچار فرسودگی زودهنگام نشود.
تهویه و خنکسازی پنلها: افزایش دما باعث کاهش راندمان پنلهای خورشیدی میشود. طراحی صحیح استراکچر خورشیدی با ایجاد فاصله مناسب بین پنل و سطح زیرین (مانند سقف یا زمین)، امکان گردش هوا را فراهم کرده و به خنک شدن طبیعی پنلها کمک میکند. این تهویه مناسب، از افت راندمان ناشی از گرمای بیش از حد جلوگیری میکند.
انواع استراکچر خورشیدی بر اساس کاربرد

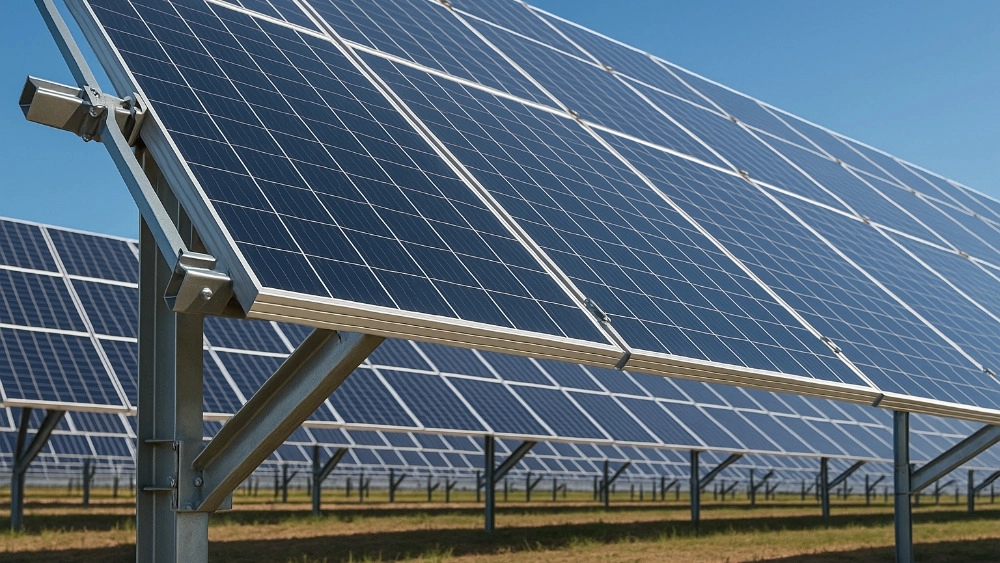

استراکچر خورشیدی ثابت (Fixed-Tilt): در این سیستم، زاویه پنلها یک بار در زمان نصب تنظیم شده و ثابت باقی میماند. این راهکار، سادهترین و اقتصادیترین گزینه برای نیروگاههای زمینی است.
استراکچر خورشیدی متحرک یا ردیاب (Tracker): این سیستمهای پیشرفته، با استفاده از موتورها و سنسورهای هوشمند، پنلها را در طول روز برای دنبال کردن مسیر حرکت خورشید در آسمان جابجا میکنند. اگرچه هزینه اولیه بالاتری دارند، اما میتوانند تولید انرژی را بسته به نوع ردیاب (تک محوره یا دو محوره) بین ۱۵ تا ۴۰ درصد افزایش دهند. طراحی و تولید قطعات دقیق و مقاوم برای این سیستمهای متحرک، نیازمند تکنولوژیهای ساخت پیشرفتهای مانند رول فرمینگ است.
۲. استراکچر خورشیدی سقفی (Rooftop)
نصب پنلهای خورشیدی بر روی سقف ساختمانهای مسکونی، تجاری و صنعتی یکی از رایجترین کاربردهاست. طراحی استراکچر خورشیدی سقفی با چالشهای خاص خود همراه است. مهمترین نکته در این نوع نصب، حفظ یکپارچگی و آببندی سقف و همچنین توزیع صحیح بار بر روی سازه ساختمان است.
سقفهای شیبدار: برای سقفهای شیبدار مانند سقفهای سفالی یا شینگل، از ریلها و پایههای مخصوصی استفاده میشود که مستقیماً به تیرها یا خرپاهای سقف متصل میشوند. پنلها به صورت موازی با شیب سقف نصب میگردند.
سقفهای مسطح: در سقفهای مسطح، برای رسیدن به زاویه بهینه، استراکچر خورشیدی به صورت یک قاب شیبدار طراحی میشود. در این حالت برای مقابله با نیروی باد، از وزنههای بتنی (Ballasted System) استفاده میشود تا از سوراخ کردن سقف و آسیب به عایق رطوبتی جلوگیری شود. یا در موارد دیگر، سازه با اتصالات مکانیکی به اسکلت اصلی ساختمان مهار میگردد. پروفیلهای سبک و در عین حال مستحکم، نقشی کلیدی در موفقیت این نوع پروژهها ایفا میکنند.
۳. استراکچر خورشیدی به عنوان سایبان (Solar Carport)
این راهکار هوشمندانه، کاربری فضا را دوچندان میکند. با نصب پنلهای خورشیدی بر روی یک سازه سایبانی در پارکینگها، علاوه بر تولید انرژی پاک، سایهای برای خودروها نیز فراهم میشود. این سازهها میتوانند به ایستگاههای شارژ خودروهای برقی نیز متصل شوند. طراحی استراکچر خورشیدی برای این کاربرد نیازمند محاسبات دقیق سازهای برای تحمل وزن پنلها و بارهای محیطی است و معمولاً از پروفیلهای فولادی قدرتمند برای دهانههای بزرگ استفاده میشود.
نقش کلیدی فرآیند رول فرمینگ در تولید استراکچر خورشیدی
کیفیت، دقت و دوام یک استراکچر خورشیدی به شدت به روش تولید قطعات و پروفیلهای آن وابسته است. در این میان، فرآیند “رول فرمینگ سرد” (Cold Roll Forming) به عنوان کارآمدترین و بهینهترین روش برای تولید انبوه پروفیلهای مورد نیاز در صنعت خورشیدی شناخته میشود.
رول فرمینگ فرآیندی پیوسته است که در آن یک ورق فلزی (معمولاً فولاد گالوانیزه) از میان مجموعهای از غلتکهای دوار عبور کرده و به تدریج به شکل مقطع مورد نظر در میآید. این روش مزایای بیشماری برای تولید استراکچر خورشیدی دارد:
دقت و یکنواختی بالا: برخلاف روشهای دیگر مانند پرس برک، رول فرمینگ پروفیلهایی با ابعاد کاملاً یکسان و تلرانسهای بسیار پایین در طولهای بلند تولید میکند. این دقت برای مونتاژ سریع و بدون دردسر سازهها در محل پروژه حیاتی است.
استحکام به وزن بالا: فرآیند کار سرد در رول فرمینگ باعث افزایش استحکام تسلیم (Yield Strength) فولاد میشود. این به معنای دستیابی به پروفیلهای مستحکمتر با ضخامت ورق کمتر است که نتیجه آن، یک استراکچر خورشیدی سبکتر و اقتصادیتر خواهد بود.
سرعت تولید بالا و هزینه پایین: رول فرمینگ یک فرآیند اتوماتیک و پیوسته است که امکان تولید حجم بالایی از پروفیلها را در زمان کوتاه فراهم میکند. این سرعت بالا، هزینههای تولید را کاهش داده و قیمت تمام شده استراکچر خورشیدی را برای مصرفکننده نهایی رقابتیتر میسازد.
انعطاف در طراحی: با استفاده از این تکنولوژی میتوان مقاطع پیچیده و سفارشی را که برای بهینهسازی سازه و سهولت نصب طراحی شدهاند، تولید کرد. امکان ایجاد سوراخکاریها و شیارهای لازم در حین فرآیند، مراحل پس از تولید را حذف کرده و سرعت مونتاژ را باز هم افزایش میدهد.
رول فرمینگ بهمن صنعت تبریز: پیشرو در تولید استراکچر خورشیدی استاندارد
در بازار ایران، شرکت رول فرمینگ بهمن صنعت تبریز با تکیه بر دانش فنی روز، ماشینآلات پیشرفته و تجربه طولانی در صنعت شکلدهی فلزات، به عنوان یکی از تولیدکنندگان پیشرو و قابل اعتماد در زمینه انواع پروفیلهای مورد نیاز برای استراکچر خورشیدی شناخته میشود. این شرکت با درک عمیق از نیازهای صنعت فتوولتائیک، محصولاتی را ارائه میدهد که تمامی ویژگیهای یک سازه استاندارد را دارا هستند:
استفاده از ورق گالوانیزه گرم (Hot-Dip Galvanized): محصولات این شرکت با پوشش روی (Zinc) بالا تولید میشوند که حداکثر مقاومت را در برابر خوردگی و زنگزدگی، حتی در شرایط آب و هوایی مرطوب و خورنده، تضمین میکند. این ویژگی، طول عمر استراکچر خورشیدی را به بیش از ۲۵ سال افزایش میدهد.
طراحی و تولید سفارشی: رول فرمینگ بهمن صنعت تبریز قادر است انواع مقاطع C, U, Z، سیگما و پروفیلهای خاص مورد نیاز طراحان و مجریان پروژههای خورشیدی را با دقت و کیفیت بینظیر تولید نماید. این انعطافپذیری به بهینهسازی طرح و کاهش هزینههای نهایی پروژه کمک شایانی میکند.
کنترل کیفیت دقیق: تمامی مراحل تولید، از ورود ورق اولیه تا بستهبندی محصول نهایی، تحت نظارت و کنترل کیفی دقیق قرار دارد تا اطمینان حاصل شود که هر قطعه از استراکچر خورشیدی تولید شده، منطبق با استانداردهای ملی و بینالمللی است.
انتخاب محصولات رول فرمینگ بهمن صنعت تبریز برای پروژه استراکچر خورشیدی شما، به معنای انتخاب کیفیت، دوام، سرعت و در نهایت، آرامش خاطر برای یک سرمایهگذاری بلندمدت است.
مراحل طراحی و اجرای یک پروژه استراکچر خورشیدی
- بازدید و ارزیابی محل: اولین قدم، بررسی دقیق محل پروژه برای شناسایی پتانسیلها و محدودیتهاست. مواردی مانند شیب زمین، نوع خاک، جهت جغرافیایی، سایهاندازیهای احتمالی و دسترسی به محل، همگی در این مرحله ارزیابی میشوند.
- جمعآوری دادههای محیطی: اطلاعات دقیق هواشناسی منطقه، شامل حداکثر سرعت باد، میزان بارش برف و اطلاعات لرزهخیزی، از سازمانهای مربوطه استعلام و در محاسبات طراحی لحاظ میشود.
- طراحی مهندسی و محاسبات سازه: با استفاده از نرمافزارهای تخصصی، مهندسان طراح، بهینهترین طرح را برای استراکچر خورشیدی ارائه میدهند. این طراحی شامل تعیین نوع پروفیلها، ضخامتها، فواصل ستونها، نوع اتصالات (پیچ و مهرهای یا جوشی) و طراحی فونداسیون (در پروژههای زمینی) است.
- تولید و ساخت قطعات: پس از نهایی شدن طرح، سفارش تولید پروفیلها و قطعات به یک تولیدکننده معتبر مانند رول فرمینگ بهمن صنعت تبریز داده میشود.
- اجرا و نصب در محل: تیم اجرایی با استفاده از نقشههای مهندسی، اقدام به مونتاژ و نصب استراکچر خورشیدی در محل پروژه میکنند. دقت در این مرحله برای اطمینان از صحت زوایا و تراز بودن سازه بسیار مهم است.
- نصب پنلها و سیمکشی: پس از برپایی کامل اسکلت، پنلهای خورشیدی بر روی سازه نصب و اتصالات الکتریکی آنها برقرار میشود.
نتیجهگیری: در نهایت، باید پذیرفت که استراکچر خورشیدی یک جزء مصرفی یا فرعی در یک سیستم فتوولتائیک نیست، بلکه ستون فقرات و شالوده اصلی آن است. نادیده گرفتن اهمیت کیفیت و مهندسی در این بخش، میتواند کل سرمایهگذاری را به خطر اندازد و بازدهی نیروگاه را به شدت کاهش دهد. یک استراکچر خورشیدی خوشساخت و بادوام، نه تنها ایمنی و پایداری سیستم را برای دههها تضمین میکند، بلکه با بهینهسازی زاویه تابش، به حداکثر شدن تولید انرژی نیز کمک میکند.
با پیشرفت تکنولوژی ساخت، به خصوص با گسترش استفاده از فرآیند رول فرمینگ، امروزه امکان تولید سازههایی سبکتر، مقاومتر و اقتصادیتر از همیشه فراهم شده است. شرکتهایی مانند رول فرمینگ بهمن صنعت تبریز با ارائه پروفیلهای استاندارد و باکیفیت، نقش مهمی در ارتقاء سطح کیفی پروژههای انرژی خورشیدی در کشور ایفا میکنند. بنابراین، در هنگام برنامهریزی برای پروژه خورشیدی خود، چه در مقیاس کوچک خانگی و چه در مقیاس بزرگ نیروگاهی، به یاد داشته باشید که انتخاب یک استراکچر خورشیدی مناسب، یک هزینه نیست، بلکه یک سرمایهگذاری هوشمندانه برای تضمین آینده انرژی پاک شماست.
