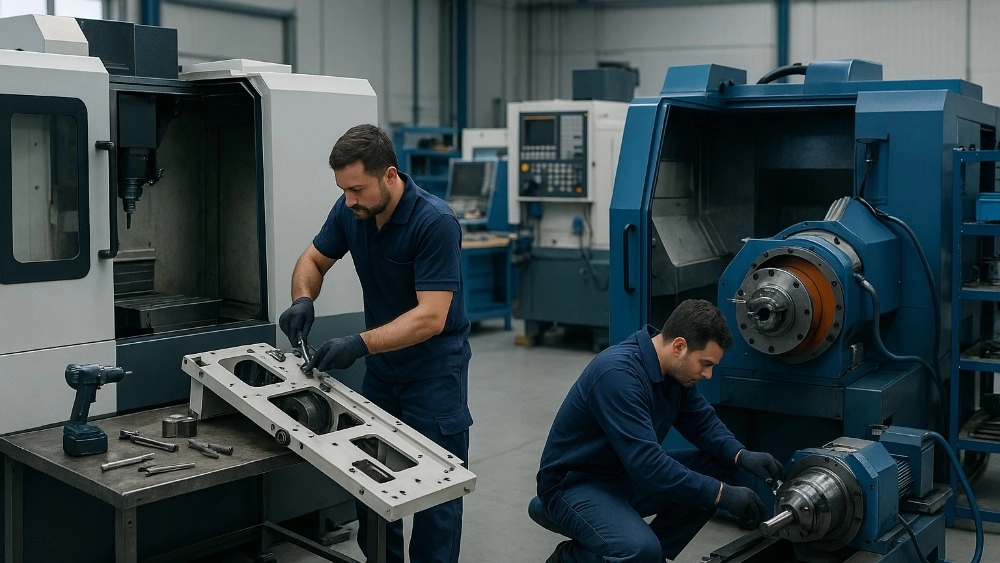

مراحل و فرآیند دقیق اورهال ماشین آلات CNC در پیشتاز ماشین

مقدمه

ماشین‌آلات کنترل عددی کامپیوتری (CNC) به عنوان مغز متفکر و بازوی اجرایی صنایع مدرن، نقشی بی‌بدیل در تولید قطعات دقیق و پیچیده ایفا می‌کنند. از صنایع خودروسازی و هوافضا گرفته تا قالب‌سازی و تجهیزات پزشکی، دقت و تکرارپذیری این دستگاه‌ها مستقیماً بر کیفیت محصول نهایی و اعتبار یک واحد تولیدی تأثیرگذار است. با گذشت زمان و کارکرد مداوم، حتی پیشرفته‌ترین دستگاه‌ها نیز دچار فرسودگی، کاهش دقت و افت راندمان می‌شوند. در این نقطه، اورهال ماشین آلات CNC نه یک گزینه، بلکه یک ضرورت استراتژیک برای حفظ توان رقابتی و جلوگیری از زیان‌های هنگفت است. مجموعه «پیشتاز ماشین» با درک این نیاز حیاتی، فرآیندی مهندسی‌شده و دقیق را برای اورهال ماشین آلات CNC تدوین کرده است.

چرا اورهال ماشین آلات CNC یک فرآیند تخصصی و متفاوت است؟

برخلاف ماشین‌آلات صنعتی سنتی، اورهال ماشین آلات CNC به دلیل پیچیدگی ساختاری، ابعاد بسیار متفاوتی دارد. این دستگاه‌ها ترکیبی از سه بخش اصلی هستند: مکانیک، الکترونیک (و قدرت) و نرم‌افزار (کنترلر). یک اورهال موفق نیازمند تسلط همزمان بر هر سه حوزه است. نادیده گرفتن هر یک از این بخش‌ها می‌تواند نتیجه نهایی را بی‌اثر کرده و حتی به دستگاه آسیب بیشتری وارد کند.

دلایل کلیدی که اورهال ماشین آلات CNC را متمایز می‌کند عبارتند از:

1. دقت میکرونی: هدف اصلی این دستگاه‌ها، دستیابی به تلرانس‌های بسیار بسته (در حد میکرون) است. هرگونه ایراد جزئی در بال اسکرو، ریل‌ها، اسپیندل یا سیستم اندازه‌گیری، این دقت را از بین می‌برد.
2. هماهنگی الکترومکانیکی: عملکرد صحیح موتورها، درایوها، انکودرها و کنترلر باید در یک هماهنگی کامل باشد. عیب‌یابی در این بخش نیازمند دانش تخصصی الکترونیک و کنترل است.
3. سیستم‌های کنترل پیچیده: کنترلرهای CNC (مانند فانوک، زیمنس، هایدن هاین) سیستم‌عامل‌های پیچیده‌ای دارند که تنظیمات پارامتری، بک‌آپ‌گیری و عیب‌یابی آن‌ها نیازمند تخصص ویژه است.
4. اهمیت کالیبراسیون: پس از مونتاژ، کالیبراسیون دقیق هندسی (Geometric Calibration) و کالیبراسیون لیزری برای جبران خطای موقعیت‌یابی (Compensation)، مراحل حیاتی در اورهال ماشین آلات CNC هستند که بدون تجهیزات خاص امکان‌پذیر نیست.

در پیشتاز ماشین، ما با آگاهی کامل از این پیچیدگی‌ها، فرآیندی مدون و چند تخصصی را برای تضمین بازگشت دستگاه شما به شرایط ایده‌آل کارخانه، طراحی کرده‌ایم.

فرآیند گام به گام اورهال ماشین آلات CNC در مجموعه پیشتاز ماشین

فرآیند ما در پیشتاز ماشین یک چک‌لیست ساده نیست، بلکه یک مسیر مهندسی دقیق است که هر مرحله از آن با وسواس و با استفاده از ابزارهای تخصصی انجام می‌شود.

مرحله اول: پذیرش، مستندسازی و ارزیابی اولیه (Pre-Overhaul Assessment)

سفر اورهال ماشین آلات CNC در پیشتاز ماشین با یک ارزیابی جامع آغاز می‌شود.

1. جلسه فنی با کارفرما: ابتدا، تیم فنی ما با اپراتورها و مدیران فنی شما جلسه‌ای برگزار می‌کند تا تاریخچه دستگاه، مشکلات مشاهده‌شده، گزارش‌های خطا (Alarm History) و انتظارات شما از فرآیند اورهال را به دقت ثبت کند.
2. تست‌های عملکردی اولیه: در صورت امکان، دستگاه در محل کارفرما یا در کارگاه پیشتاز ماشین روشن شده و تست‌های اولیه مانند تست حرکت محورها، عملکرد اسپیندل، سیستم تعویض ابزار (ATC) و سیستم خنک‌کاری انجام می‌شود.
3. تهیه بک‌آپ کامل: مهم‌ترین اقدام در این مرحله، تهیه نسخه پشتیبان (Backup) از کلیه پارامترهای ماشین (Machine Parameters)، پارامترهای PLC، برنامه‌های ماکرو و اطلاعات آفست ابزار است. این کار از، از دست رفتن اطلاعات حیاتی کنترلر جلوگیری می‌کند.
4. مستندسازی تصویری: از تمام بخش‌های دستگاه قبل از دمونتاژ، عکس‌برداری و فیلم‌برداری دقیق انجام می‌شود تا در مرحله مونتاژ، مرجع کاملی در دسترس باشد.

مرحله دوم: دمونتاژ دقیق و مهندسی (Systematic Disassembly)

دمونتاژ یک دستگاه CNC، هنری است که نیازمند دقت و حوصله فراوان است.

1. جداسازی کاورها و سیستم‌های جانبی: ابتدا تمام کاورهای محافظ، سیستم انتقال سفاله (Chip Conveyor) و سیستم خنک‌کاری جدا می‌شوند.
2. دمونتاژ واحدهای اصلی: سپس واحدهای کلیدی مانند اسپیندل، مکانیزم تعویض ابزار، محورها (میز، کلگی و…) و کابینت برق با رعایت اصول فنی و شماره‌گذاری دقیق تمام کابل‌ها و اتصالات، دمونتاژ می‌گردند. در این مرحله، تخصص تیم ما در نقشه خوانی پنوماتیک، هیدرولیک و الکتریکال، نقشی حیاتی دارد. این نظم، تضمین‌کننده یک مونتاژ بی‌نقص در فرآیند اورهال ماشین آلات CNC است.

مرحله سوم: پاک‌سازی تخصصی و آماده‌سازی برای بازرسی

تمامی قطعات دمونتاژ شده به واحد شستشوی صنعتی منتقل می‌شوند. در این بخش با استفاده از مواد حلال استاندارد و دستگاه‌های شستشوی تحت فشار، کلیه قطعات از روغن‌های سوخته، گریس‌های قدیمی، براده‌ها و آلودگی‌ها پاک‌سازی می‌شوند. این پاکیزگی برای مرحله بازرسی فنی ضروری است.

مرحله چهارم: بازرسی فنی چندوجهی (Multi-Point Technical Inspection)

این قلب تپنده فرآیند اورهال ماشین آلات CNC در پیشتاز ماشین است. بازرسی ما شامل سه بخش اصلی است:

بازرسی مکانیکی:

1. بال اسکرو و مهره (Ball Screw & Nut): اندازه‌گیری لقی (Backlash)، بررسی سایش ساچمه‌ها و شیارها.
2. ریل و واگن‌ها (Linear Guideways): بازرسی چشمی و با ابزار دقیق برای هرگونه پریدگی، خوردگی یا سایش در مسیر حرکت.
3. اسپیندل (Spindle): اندازه‌گیری لنگی (Runout) شفت، تست بیرینگ‌ها از نظر صدا و لرزش و بازرسی سیستم کلمپ ابزار.
4. هندسه ماشین (Geometry): بررسی اولیه صافی سطوح (Flatness) و توازی (Parallelism) بدنه اصلی.
5. سیستم روانکاری: بازرسی کامل پمپ، لوله‌ها و مقسم‌ها برای اطمینان از رسیدن روغن به تمام نقاط مورد نیاز.

بازرسی الکتریکی و الکترونیکی:

کابینت برق: بازرسی تمام کنتاکتورها، رله‌ها، فیوزها و سیم‌کشی‌ها از نظر سلامت و استانداردهای ایمنی. موتورها و درایوها (Motors & Drives): تست عملکرد سروو موتورها و درایوهای مربوط به هر محور و همچنین موتور اسپیندل. انکودرها و خط‌کش‌های دیجیتال (Encoders & Linear Scales): بررسی سلامت کابل‌ها و ارسال پالس صحیح. منبع تغذیه و بردهای کنترلی: تست ولتاژهای خروجی و بررسی چشمی بردها برای هرگونه آسیب یا خازن‌های معیوب.

بازرسی سیستم‌های جانبی:

سیستم هیدرولیک و پنوماتیک: بازرسی پمپ، شیرهای برقی، جک‌ها و لوله‌کشی‌ها برای هرگونه نشتی یا افت فشار. سیستم خنک‌کاری (Coolant System): بررسی سلامت پمپ آب صابون و عدم گرفتگی در مسیرها. مکانیزم تعویض ابزار (ATC): بازرسی کامل بازوی تعویض، گلدانی‌ها و سنسورهای مربوطه.

مرحله پنجم: ارائه گزارش جامع و پیش‌فاکتور شفاف

پس از اتمام بازرسی‌ها، تیم مهندسی پیشتاز ماشین یک گزارش کامل فنی تهیه می‌کند. این گزارش شامل لیستی دقیق از قطعات نیازمند تعمیر، بازسازی یا تعویض، به همراه تحلیل فنی علت خرابی‌هاست. سپس پیش‌فاکتوری شفاف و تفکیک‌شده به کارفرما ارائه می‌شود تا با آگاهی کامل از هزینه‌ها و اقدامات مورد نیاز، برای ادامه فرآیند اورهال ماشین آلات CNC تصمیم‌گیری نماید.

مرحله ششم: تعمیر، بازسازی و تأمین قطعات

در این مرحله، اقدامات اصلاحی بر اساس گزارش فنی آغاز می‌شود: سنگ‌زنی و بازسازی: در صورت امکان، قطعاتی مانند سطوح میز یا ریل‌ها که دچار سایش جزئی شده‌اند، با دقت بالا سنگ‌زنی و بازسازی می‌شوند. تعویض قطعات کلیدی: قطعات مصرفی و حیاتی مانند بیرینگ‌های اسپیندل، بال اسکرو، واگن‌ها، و قطعات آب‌بندی با قطعات اصلی (OEM) یا جایگزین‌های معتبر اروپایی و ژاپنی تعویض می‌گردند. پیشتاز ماشین به هیچ عنوان از قطعات بی‌کیفیت در فرآیند اورهال ماشین آلات CNC استفاده نمی‌کند. تعمیرات الکترونیکی: بردهای الکترونیکی معیوب توسط متخصصین الکترونیک مجموعه تعمیر یا در صورت لزوم با نمونه سالم جایگزین می‌شوند.

مرحله هفتم: مونتاژ مهندسی و تنظیمات دقیق

مرحله مونتاژ با دقتی حتی بیشتر از دمونتاژ انجام می‌شود. شاسی و تراز اولیه: بدنه اصلی دستگاه بر روی فونداسیون تراز شده و آماده نصب سایر اجزا می‌شود. نصب محورها و بال اسکروها: بال اسکروها و ریل‌ها با اعمال گشتاور (Torque) استاندارد بر روی پیچ‌ها نصب می‌شوند. هم‌راستاسازی (Alignment) دقیق یاتاقان‌های دو سر بال اسکرو در این مرحله بسیار حیاتی است. نصب اسپیندل و سایر واحدها: اسپیندل و سایر اجزا با دقت نصب شده و تمامی اتصالات برقی، هیدرولیکی و پنوماتیکی طبق نقشه و مستندات اولیه برقرار می‌گردد.

مرحله هشتم: کالیبراسیون، تست‌های نهایی و کنترل کیفیت (QC

این مرحله، تضمین‌کننده دقت نهایی دستگاه است. کالیبراسیون هندسی: با استفاده از ابزارهای دقیق مانند گونیا گرانیتی، سطح سنج و ساعت اندیکاتور، پارامترهای هندسی ماشین مانند تعامد محورها (Squareness) و توازی (Parallelism) تنظیم می‌شوند. تنظیم لقی (Backlash Compensation): لقی مکانیکی محورها اندازه‌گیری و مقدار آن در پارامترهای کنترلر وارد می‌شود تا به صورت نرم‌افزاری جبران گردد. کالیبراسیون لیزری (اختیاری): برای دستگاه‌های بسیار دقیق، از سیستم تداخل‌سنج لیزری (Laser Interferometer) برای اندازه‌گیری و جبران خطای موقعیت‌یابی (Pitch Error Compensation) در تمام طول محور استفاده می‌شود. این خدمت، سطح اورهال ماشین آلات CNC را در پیشتاز ماشین متمایز می‌کند. تست‌های عملکردی: دستگاه به مدت ۲۴ تا ۴۸ ساعت زیر بار تست می‌شود (Test Cut). در این مدت، پارامترهایی مانند دقت ماشین‌کاری، کیفیت سطح، دمای اسپیندل و عملکرد ATC به دقت کنترل و ثبت می‌شوند.

مرحله نهم: تحویل، نصب و ارائه گارانتی

پس از اطمینان از عملکرد بی‌نقص، دستگاه آماده تحویل به کارفرما است. تیم فنی پیشتاز ماشین، دستگاه را در محل شما نصب، راه‌اندازی و تست نهایی را در حضور نمایندگان شما انجام می‌دهد. تمامی پروژه‌های اورهال ماشین آلات CNC در پیشتاز ماشین شامل گارانتی معتبر خدمات و قطعات تعویض شده به همراه خدمات پشتیبانی فنی می‌باشد.

پیشتاز ماشین: فراتر از یک تعمیر، یک احیای کامل

انتخاب پیشتاز ماشین برای اورهال ماشین آلات CNC شما به معنای سپردن ارزشمندترین دارایی تولیدی‌تان به تیمی است که به جزئیات اهمیت می‌دهد. ما درک می‌کنیم که یک میکرون خطا در دنیای CNC به معنای تفاوت بین یک قطعه بی‌نقص و یک قطعه ضایعاتی است. تعهد ما به استفاده از قطعات باکیفیت، تجهیزات کالیبراسیون دقیق و دانش فنی به‌روز تیممان، تضمین می‌کند که دستگاه اورهال شده شما، نه تنها عمر دوباره‌ای می‌یابد، بلکه با دقتی نزدیک به روز اول، به خط تولید شما باز می‌گردد.

اگر شاهد کاهش دقت، افزایش صداهای نامتعارف، یا خطاهای مکرر در ماشین CNC خود هستید، زمان را از دست ندهید. یک اورهال ماشین آلات CNC برنامه‌ریزی شده توسط متخصصین پیشتاز ماشین، از هزینه‌های سرسام‌آور خرابی‌های ناگهانی و توقف طولانی‌مدت خط تولید جلوگیری خواهد کرد.
