ساختمان سیم و انواع آن

زمان مطالعه 1 دقیقه

ساختمان سیم و انواع آن

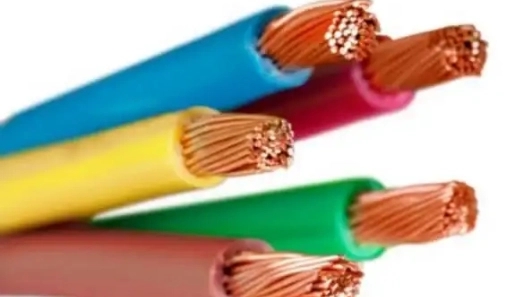

ساختمان سیم ها

سیم ها از دو قسمت هادی و عایق تشکیل شده اند هادی سیم ها عموما مسی یا آلومینیومی است ولی از مس به دلیل داشتن حجم کم و هدایت بهتر (نسبت به دیگر فلزات) بیشتر استفاده میشود. عایق سیم ها از موادی پلاستیکی است که آن را به صورت لایه ای روی هادی روکش میکنند.

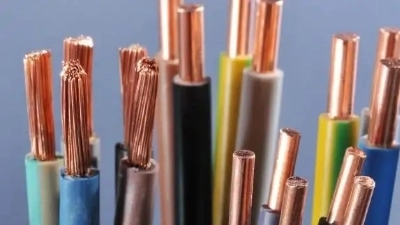

سیم های مفتولی یا تک رشته ای

سیم مفتولی به صورت یک سیم مسی یک رشته میباشد که به سیم خشک نیز معروف بوده و جهت فرم کاری داخل تابلو های برق کاربرد دارد. هادی این نوع سیم ها از مس استاندارد شده با پوششی از نوع پی .وی.سی است ولتاژ نامی سیم، ۷۵۰-۴۵۰ ولت است و برای جریان های مختلف، با سطح مقطع عای ۱٫۵ تا ۲۴۰ میلی متر مربع ساخته میشود.

سیم های نیمه افشان

ساختمان این سیم مشابه سیم های مفتولی است ولتاژ نامی این سیم ۷۵۰-۴۵۰ولت است و زمینه های کاربرد روی آن مشابه سیم های مفتولی است. فقط درمواردی که نیاز به انعطاف بیشتر نسبت به سیم های مفتولی است، از این سیم استفاده میشود.

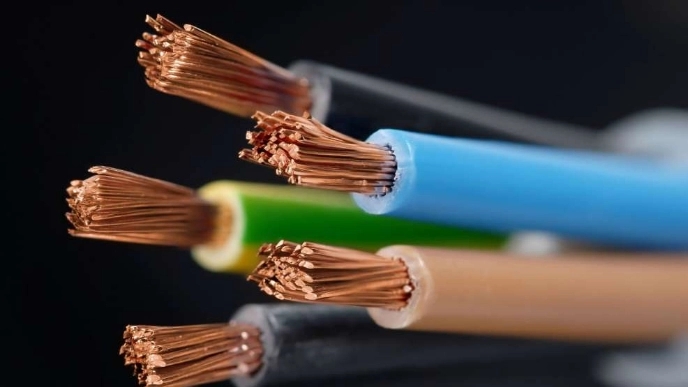

سیم های افشان یا چند رشته ای

سیم های افشان از تعداد زیادی رشته های نازک مسی تشکیل شده اند که به سیم نرم معروفند و در سیم کشی ساختمان کاربرد دارند. ساختمان این نوع سیم مانند سیم های مفتولی و نیمه افشان است ولتاژ نامی آن ۵۰۰-۳۰۰ ولت است. قابلیت انعطاف این سیم نسبت به سیم های نیمه افشان بیشتر است.

مقاومت الکتریکی سیم افشان از سیم مفتولی کمتر است، چراکه سطح مقطع سیم افشان به علت وجود فاصله میان لایه های مختلف سیمهای به هم تابیده، بیشتر است. هزینه تولید سیم افشان از سیم مفتولی بیشتر است، در نتیجه سیم افشان به نسبت سیم مفتولی گرانتر است.

انواع سیم ها

1. سیم (NYA)
مورد مصرف: نصب بدون حرکت در محل های خشک و در داخل لوله ی پی وی سی و فولادی
تذکر: استفاده ی این نوع سیم در زیر گچ مجاز نیست.
ساختمان: سیم مسی نرم با روکش پلاستیک به رنگ های سبز، زرد ، سیاه، آبی و قهوه ای است.

2. سیم (NYAF)
مورد مصرف: نصب بدون حرکت در محل های خشک و در داخل لوله ی پی وی سی یا فولاد.
تذکر: استفاده ی این نوع سیم در زیر گچ مجاز نیست.
ساختمان: رشته های نازک سیم مسی به هم تایبده شده یا روکش پلاستیک به رنگ های سبز، زرد ، سیاه، آبی و قهوه ای است.

3. سیم (NYM)
مورد مصرف: نصب ثابت در محل های خشک یا مرطوب یا زیر گچ بدون لوله یا روی مقره ( مثلا کولر)
ساختمان: سیم های مسی یک لایه با عایق پی وی سی ، که چند نمونه ی آن با هم در یک کلاف روکش پی وی سی شده است. رنگ کلاف سیاه یا خاکستری یا سفید و رنگ روکش سیم های داخل سیاه ، قهوه ای و آبی است.

4. سیم (NYFA)
مورد مصرف: نصب ثابت در داخل لوله ی پی وی سی و فولادی ( برای اشیای قابل حمل استفاده نمیشود).
ساختمان: سیم های نازک مسی به هم تابیده با مواد پی وی سی عایق شده است و به رنگ های سبز و زرد ، سیاه، آبی، قهوه ای ،زرد ، سبز، بنفش و سفید وجود دارد.

5. سیم (NYAFZ)
مورد مصرف: نصب ثابت برای مصرف روشنایی(برای وسایل قابل حمل مجاز نیست).
ساختمان: سیم های نازک مسی پس از این که به هم تابیده شد، به طور موازی با هم عایق بندی میشوند این سیم به رنگ های سیاه، سفید و قهوه ای است.

6. سیم (Y)
مورد مصرف:
نصب ثابت در داخل لوله ی پی وی سی و فولادی برای مصرف زنگ اخبار، تلفن و سایر دستگاه های علامت دهنده.
ساختمان: سیم هاروکش شده با مواد پی وی سی و دو یا سه و یا چهار رشته ی به هم تابیده و تک رشته اغلب تک رشته ها در رنگ های استاندارد و در کلاف های صدمتری در بازار موجود است.

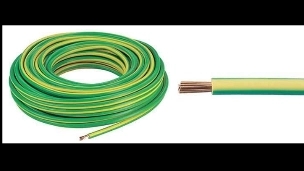

7. سیم ارت
سیم ارت از افراد هنگام کار با لوازم برقی حفاظت می کند. به طوری که با اتصال آن به بدنه لوازم برقی در صورتی که به هر دلیلی بدنه برقدار شود، اتصال کوتاه انجام شده و فیوز محافظ عمل میکند. این سیم به چاه ارت وصل می شود.

جهت استفاده از سیستم ارت هر ساختمان یا مجتمع حتما باید دارای چاه ارت با ساخت کاملاً فنی باشد. وصل کردن این سیم به لوله آب ساختمان یا اسکلت فلزی آن کاملاً اشتباه و خطرناک است .
به صورت کلی اهداف به کارگیری سیستم ارتینگ و استفاده از سیم ارت شامل موارد زیر است:

* برقراری حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
* فراهم آوردن شرایط ایده‌ال برای کار
* جلوگیری از ولتاژ تماسی
* حذف ولتاژ اضافی
* جلوگیری از ولتاژهای ناخواسته و صاعقه
* اطمینان از قابلیت کار الکتریکی

8. سیم لاکی
سیم لاکی تشکیل شده از یک رشته سیم است که بر روی آن لایه نازکی از عایق قرار گرفته است. به دلیل حجم عایق کمی که این نوع از سیم دارد، در سیم‌پیچی‌های موتور و ترانسفورماتور به وفور از آن استفاده می‌گردد به نحوی که به سیم ترانس معروف است.
سیم لاکی یا سیم ترانس با قطر سطح مقطع آن شناخته می‌شود. این سیم از ضخامت 0.05 تا 6 میلی متر در بازار موجود است که بسته به میزان جریان عبوری از آن ضخامت سیم تعیین می‌شود.

9. کابل کواکسیال
سیم و کابل کواکسیال یک سیم مسی وسط خود دارد که یک عایق دی‌الکتریک آن را احاطه کرده است. روی این لایه‌ی عایق رشته‌های سیم به‌هم بافته شده قرار گرفته که در نهایت یک روکش پلاستیکی همه‌ی آن‌ها را می‌پوشاند. سیم و کابل کواکسیال از لحاظ اندازه، عملکرد، انعطاف‌پذیری،‌ ظرفیت عبور دهی برق و قیمت با هم تفاوت دارند
مورد مصرف: برای سیم های آنتن تلوزیون و رابط دستگاه های صوتی و تصویری.
ساختمان: یک کابل دو سیمه است که از یک رشته سیم داخلی(در مرکز کابل) یا عایق مخصوص (معمولا پی وی سی) و یک سیم خارجی (بافته شده برروی عایق سیم مرکزی) درست شده است. بدین ترتیب سیم داخل در مقابل پارازیت های خارجی محافظت میشود.
نکته: سیم داخلی به عنوان سیم اصلی و سیم خارجی معمولا به بدنه ی دستگاه مورد نظر وصل میشود.
