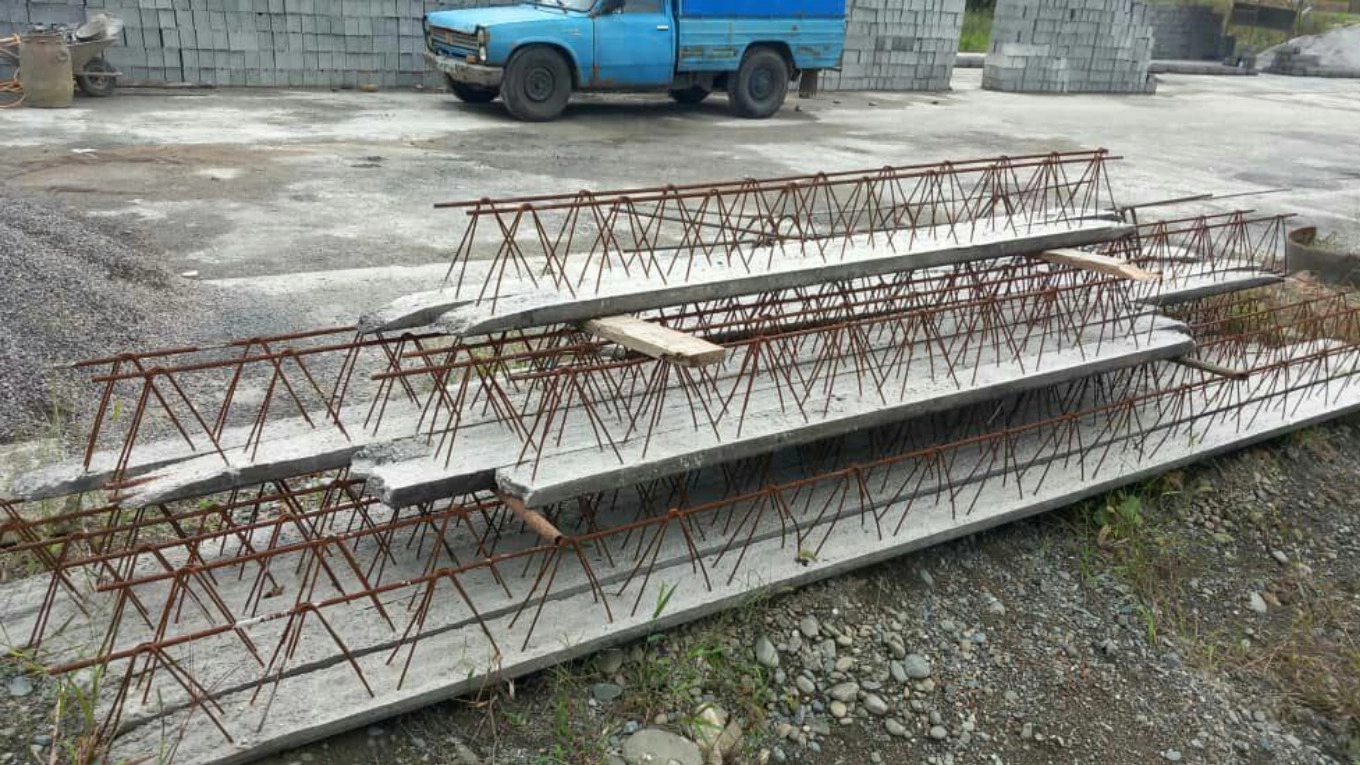

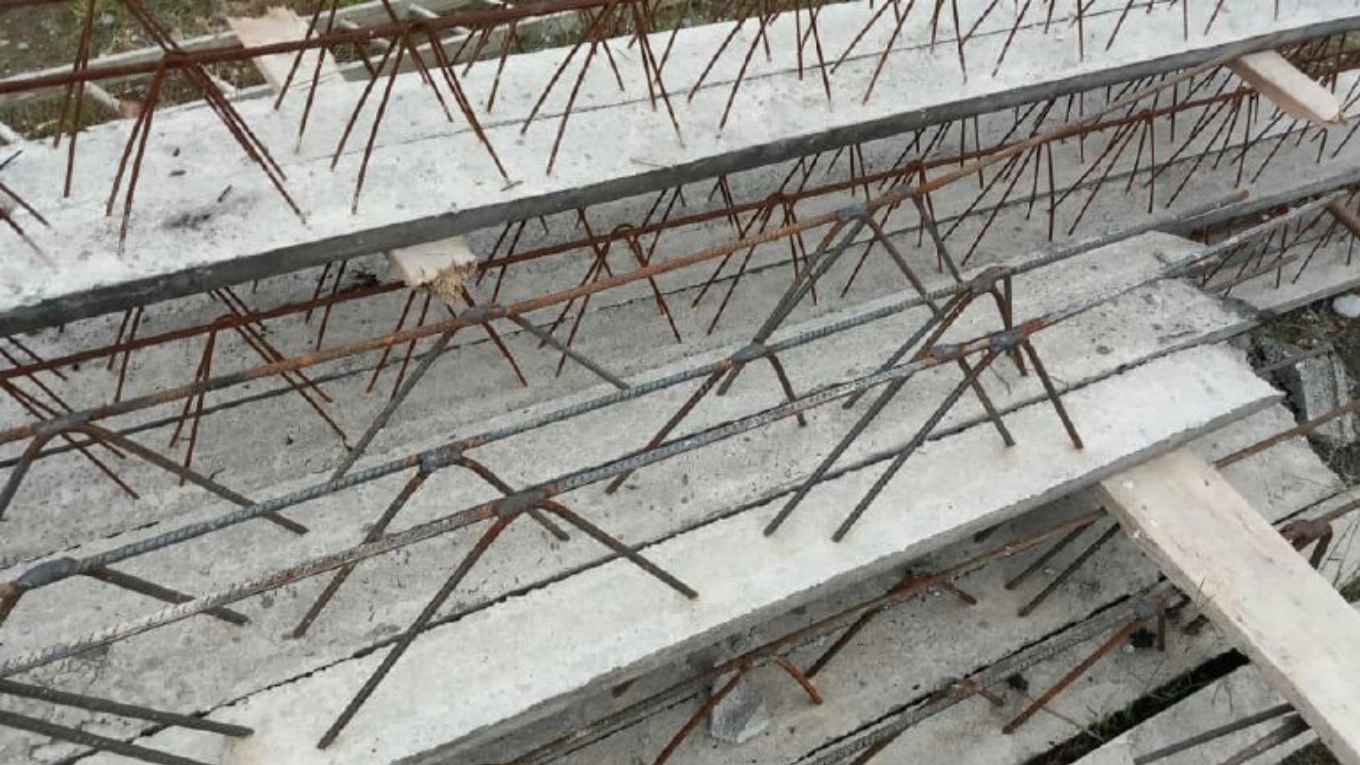

تیرچه پاشنه بتنی از اجزای زیر تشکیل شده است:
آرماتورهای کششی: پاشنه بتنی به این معنی است که پایین آن از بتن است ، قالب بتنی دارد آرماتورهای کششی هم در پایین تیرچه ها قرار دارند. این آرماتورها در قسمتی قرار میگیرند که پاشنه ها هم قرار دارند و عملا در این پاشنه ها آرماتورها به علت اینکه در قسمت پایین و در کشش هستند مکانیزم تحمل بار را دارند و چون در ناحیه کششی قرار میگیرند به آنها میگویند آرماتور کششی.
آرماتورهای عرضی
آرماتورهای قائمی هستند که در جهت عرض تیرچه ها قرار میگیرند و به این علت آرماتورهای عرضی نام دارند و مشخصا کار برش را بر عهده دارند. تیرچه ها که همان تیر های کوچک هستند نقش باربری را بر عهده دارند. در خمش که آرماتور کششی آن را تحمل میکند در برش نیز باید تیرچه تحمل داشته باشد به همین جهت آرماتور عرضی قرار میگیرد.
آرماتورهای بالایی
این آرماتورها در قسمت بالا و در قسمت فشاری قرار میگیرند و بقیه آرماتورهای عرضی به آن وصل میشوند.
بتن پاشنه تیرچه
کفشکک و پاشنه پایین تیرچه از جنس بتن است به همین دلیل اسم آن تیرچه پاشنه بتنی نام دارد . به این نکته باید توجه کنیم که آرماتور کششی هم در پاشنه بتنی کار گذاشته می شود.
آرماتورهای تقویتی
هر قسمتی از تیرچه که نیاز داشته باشد یا با نظر طراح این آرماتورهای تقویتی کار گذاشته میشوند، مثلا زمانی که بخواهیم تیرچه را دوبل استفاده کنیم. در تیرچه ها زمانی که میخواهند در وسط دهانه ( در تار بالا و تار پایین) خیز را کنترل کنند به طور مثال اگر طول یک تیرچه ۳ متر باشد وسط دهانه آن ۱٫۵ متر میشود که در آن نقطه را آرماتور تقویتی کار میگذارند. این عمل را معمولا خود کارخانه سازنده انجام می دهد.
آرماتورهای کمکی اتصال
آرماتورهای طولانی تر هستند که اتصال بین تیرچه ها یا تیرهای فرعی را تضمین میکند در واقع برای زمانی است که تیرچه میخواهد از دو طرف به تیرهای فرعی یا شاه تیرها اتصالش اتصال گیردار یا اتصال مفصلی باشد.
پدر اینجا خواندیم که تیرچه پاشنه بتنی چیست و از چه اجزایی تشکیل شده است. در گذشته تیرچه پاشنه بتنی جایگزین بسیار مناسبی برای سقف های طاق ضربی بوده که از مزایای بسیاری نیز برخوردار بوده اند اما امروزه با توجه به پیشرفت صنعت ساختمان سازی و افزایش بلند مرتبه سازی و برج ها در شهرها و هم چنین افزایش قیمت مصالح و تغییر تقاضای مردم و توقعات آنها از یک ساختمان و مهم ترین مسئله مقاوم بودن آن در برابر عوامل طبیعی به خصوص زلزله، تیرچه پاشنه بتنی دیگر پاسخگوی نیاز این صنعت نمی باشد . از این رو تیرچه پیش تنیده جایگزین خوبی در برابر تیرچه پاشنه بتنی برای اجرای سقف ها می باشد.

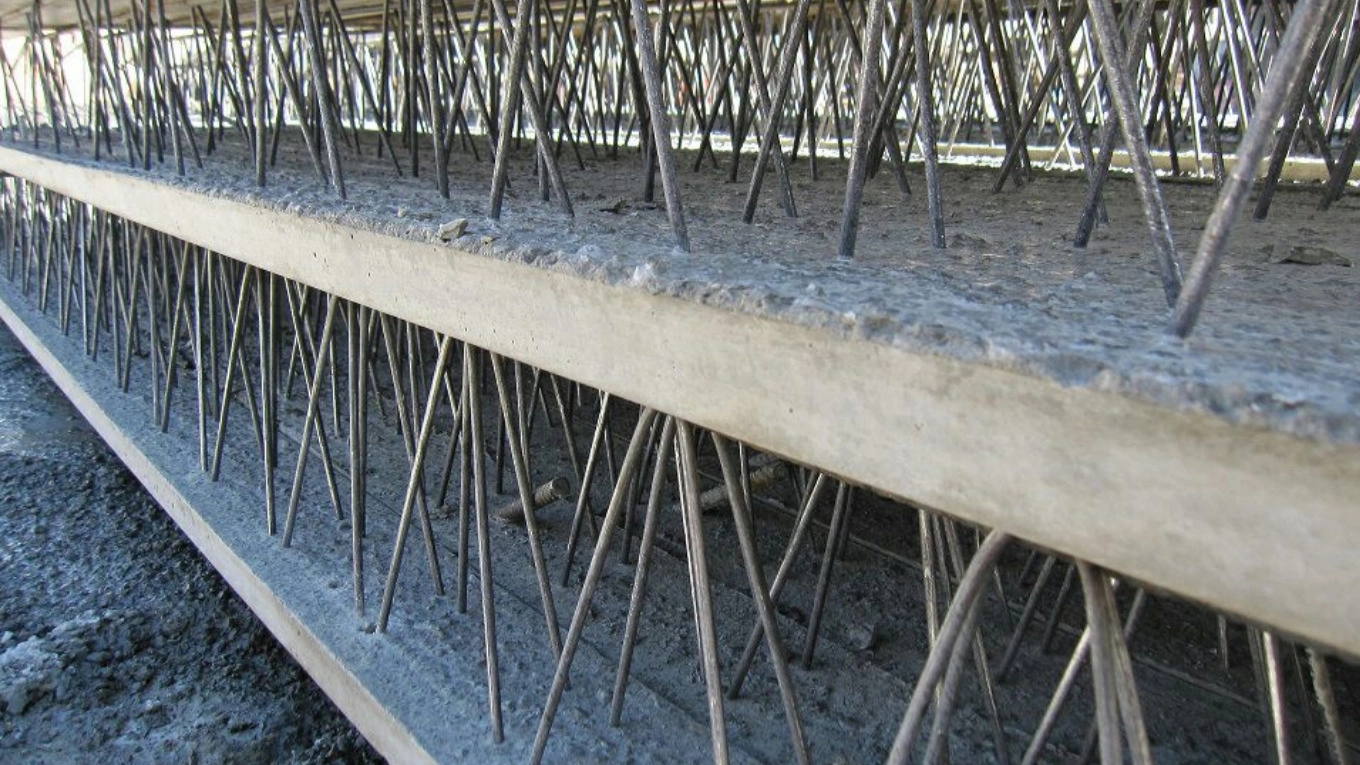

تیرچه پیش تنیده که به وسیله آرماتورهای با مقاومت بالا (تقریبا حدود ۴-۵ برابر میلگرد AIII) می باشد قبل یا بعد از بتن ریزی در قالب مخصوص تحت کشش قرار می گیرند و موجب می شود تا مشکل ضعف بتن در برابر نیروی کششی را از بین ببرد و مقاومت بسیار بالاتری نیز نسبت به تمامی تیرچه های موجود در بازار دارند که این دلیل بسیار خوبی برای استفاده از آن ها در ساختمان های بلند مرتبه یا سازه هایی که به دهانه بیشتری نیاز دارند استفاده می شود. از این تیرچه ها میتوان تا دهانه ۱۲ متر بدون هیچ گونه تاب خوردگی استفاده کرد و برای بالا بردن مقاومت و توان تیرچه ها در دهانه ی بیشتر از تعداد وایرهای بیشتری نیز استفاده می شود.هم چنین در تیرچه پیش تنیده در مقابل تیرچه پاشنه بتنی از میزان بتن ریزی کمتری در مرحله اجرای آن ها نیاز است که این مسئله هم موجب سبک تر شدن وزن تیرچه پیش تنیده می شود هم در صرفه جویی وقت و هزینه بتن و پمپاژ آن بسیار تأثیر گذار است. هم چنین دیگر نیازی به داربست و شمع بندی زیر تیرچه ها نمی باشد.
