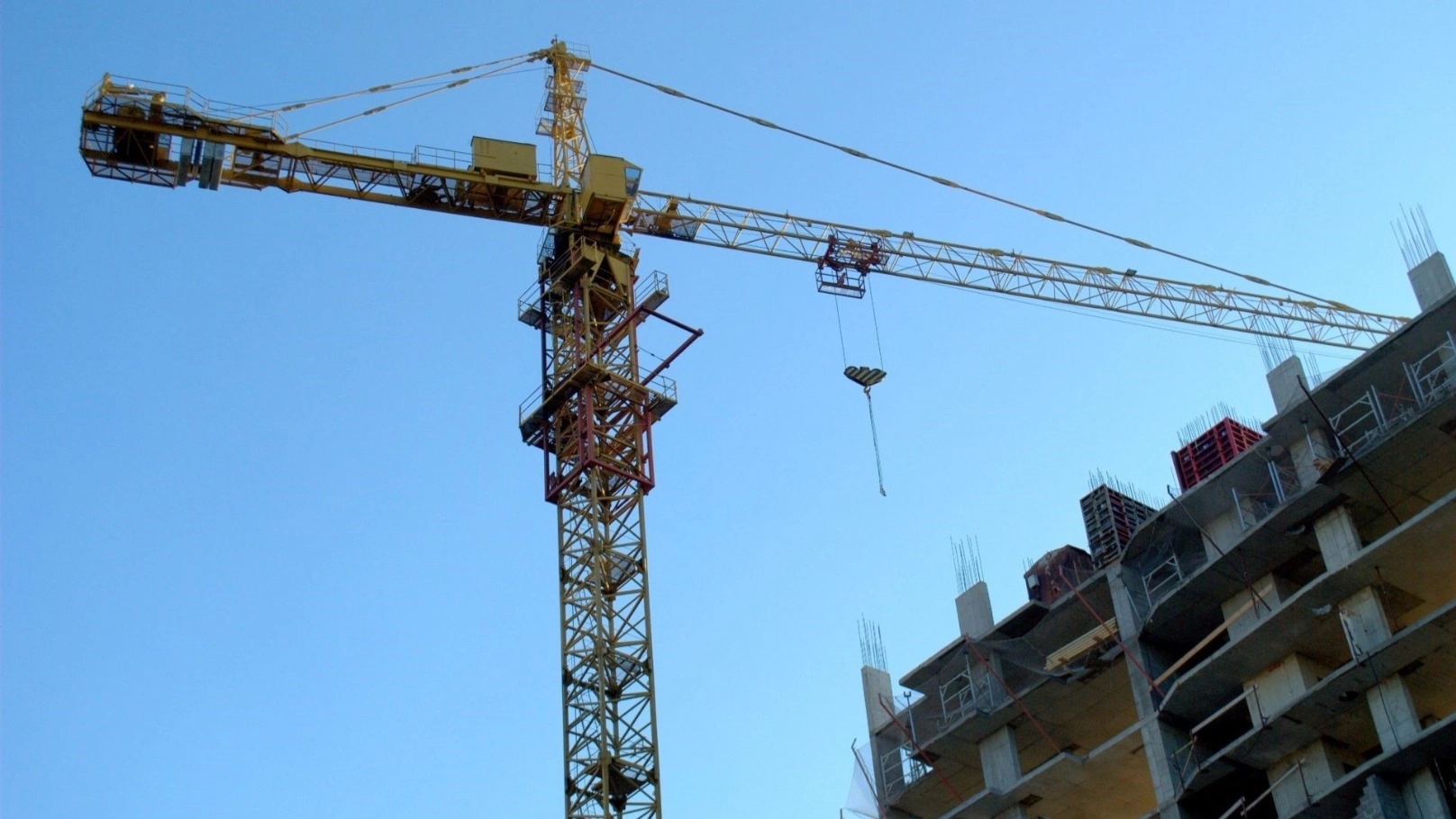

نحوه نصب و راه اندازی تاورکرین(جرثقیل برجی)

زمان مطالعه 1 دقیقه

نحوه نصب و راه اندازی تاورکرین(جرثقیل برجی)

نصب قسمت شاسی و دکل جرثقیل برجی

برای شروع نصب و راه اندازی جرثقیل برجی ابتدا باید شاسی را روی پایه جرثقیل برجی قرار دهید، شاسی را با فشار دادن صفحه و مهره روی پایه ثابت کنید. پس از محکم کردن مهره، از سطح تعادل مناسب برای بررسی صاف بودن چهار نقطه نگهدارنده استفاده کنید، انحراف نباید بیشتر از ۱٫۵ میلی متر باشد. در غیر این صورت، لازم است از صفحه فولادی برای محکم کردن قسمت بین پایه و شاسی استفاده کنید. پس از تنظیم، مهره را سفت کنید. برای اتصال و محکم کردن شاسی تاور کرین از پیچ و مهره قوی و محکم استفاده می شود. بخش دکل و سایر قسمت ها نیز باید مطابق با این مرحله انجام شود.

نصب قسمت عمودی جرثقیل برجی

از یک جرثقیل برای نصب در قسمت پایه میله عرضی بطنی استفاده کنید. محافظ را نصب کنید، سپس بالابر را راه اندازی کنید و آن را به آرامی اجرا کنید. بررسی کنید که آیا پدیده طناب بیت وجود دارد یا خیر و آیا قطعه اتصال دهنده الزامات عملکرد را برآورده می کند یا خیر.

نصب و راه اندازی قسمت دکل جرثقیل برجی

بلند کردن یک بخش دکل برای جرثقیل برجی به بالای بخش استاندارد و بعد از آن، چرخاندن جرثقیل است. مکانیزم بلند کردن طناب این است که قسمت استاندارد به بالای قسمت پایه پایین بیاید بعد باید سوراخ اتصال را تراز کنید، وصل کنید و محکم کنید و بعد مهره با پیچ محکم متصل می شود. باید از همین روش برای نصب قسمت دکل و مونتاژ چهار مجموعه قطب شیب دار استفاده کنید و قسمت استاندارد را بلند کنید.

نصب و راه اندازی مکانیزم چرخش، قسمت بالای جرثقیل و کابین راندن

قبل از بالا بردن مکانیزم چرخاندن، باید لوح دوار بالا و پایین را جدا کنید. قسمت پایینی را با تکیه گاه چرخشی و چرخاننده بالایی را با مکانیزم چرخش در یک قسمت، جدا کنید. قاب بالابر را به آخرین قسمت بخش استاندارد وصل کنید، تیر را ثابت کرده و تقویت کنید. پس از بالا و پایین بردن چرخان، بررسی کنید که آیا وضعیت مش بندی بین حلقه دندانه های بزرگ نگهدارنده دوار و چرخ دنده کوچکتر چرخشی طبیعی است یا خیر.

نصب بازوی بالانس و جیب بوم

در این مرحله از نصب و راه اندازی جرثقیل برجی، قبل از نصب بازوی بالانس و جیب بوم، میله کشنده را وصل کرده و آن ها را روی بوم ثابت کنید. پین رول و پین شکاف را آماده کنید، سپس نرده را نصب کنید.در طول فرآیند بالا بردن بازوی تعادل و جیب بوم، گروه قرقره باید طناب را دقیقا مطابق با مشخصات خود بپوشاند. باید بررسی شود که آیا در حین کار با طناب فولادی فرسودگی وجود دارد یا خیر، اپراتور باید متمرکز شده و کار خود را به آرامی انجام دهد. توجه: در صورت یکپارچگی طناب فولادی، سرعت طناب کششی باید با سرعت بالابردن سازگار باشد.جیب بوم را روی زمین وصل کنید، ترانسفورماتور را مونتاژ کنید و کار آزمایشی را شروع کنید. پس از اشکال زدایی، بوم جرثقیل برجی را بلند کنید. با هر تغییر در مورد سایش طناب فولادی، باید وضعیت کار طناب را بررسی کنید. پس از بالا بردن میله کششی، هر قسمت دستگاه را متصل کنید تا بررسی کنید که آیا الزامات نصب و راه اندازی جرثقیل برجی را برآورده می کند یا خیر.

وزنه تعادل را بلند کنید

جرثقیل برجی را روشن و اشکال زدایی کنید، بررسی کنید که آیا درپوش، دستگاه ایمنی، روغن کاری مکانیسم های بالابر و قسمت چرخشی درست کار می کنند یا خیر. در آخرین مرحله نصب و راه اندازی جرثقیل برجی قسمت عمودی بدنه جرثقیل برجی را بررسی کنید.

مواردی که باید قبل از نصب و راه اندازی جرثقیل برجی مورد توجه قرار گیرد

در زیر به برخی از مواردی که باید قبل از نصب و راه اندازی جرثقیل برجی (تاور کرین) مورد توجه قرار گیرد، می پردازیم:


🔷 رابطه نسبی بین موقعیت جرثقیل برجی و ارتفاع ساختمان: پیش از نصب و راه اندازی جرثقیل برجی عمدتا بررسی کنید که آیا جرثقیل برجی با نمای ساختمان های اطراف و قسمت های برجسته ساختمان ها، مانند بالکن، شکل سقف، شکل فضا و … تداخل دارد.
🔷 شرایط اولیه جرثقیل برجی: موقعیت جرثقیل برجی به طور کلی در داخل یا خارج از ساختمان است. اگر دستگاه در بیرون است باید از پایه طبیعی یا پایه شمع استفاده کنید.
🔷 به طور کلی در نظر می گیرد که آیا ساختار فاصله اتصال و نقطه اتصال قابل اعتماد است یا خیر. نقطه اتصال معمولا ستون قاب، دیوار برشی و تیرچه قاب دار است. برای ساختارهای کج، که قسمت پایینی آن بزرگتر است، در حالی که قسمت بالایی آن کوچک است، این که آیا سازه ایی وجود دارد یا نه، عنصر اصلی تعیین کننده موقعیت جرثقیل برجی است. اگر زیر بنای ساختمان ضعیف باشد یا محل ساخت و ساز محدود باشد، جرثقیل برجی جابجا می شود.
🔷 نصب و برچیدن جرثقیل برجی: نصب و راه اندازی جرثقیل برجی (تاور کرین) به خود جرثقیل یا سایر جرثقیل های مورد استفاده بستگی دارد. در مورد جرثقیل برج داخلی، حتما برنامه های نصب را هماهنگ کنید. برچیدن جرثقیل برجی مانند نصب آن است اما فرآیند برچیدن، کمی دشوارتر خواهد بود. اگر موقعیت جرثقیل برجی نامعقول باشد، برچیدن آن دشوارتر نیز می شود.
