به طور کلی جهت گرمایش استخرها نیاز به یک سیستم گرمایشی موثر و مناسب داریم . یک مبدل حرارتی با کیفیت و دوام بالا برای انتقال سریع انرژی گرمایی به آب استخر ، استفاده می شود. اگر در حال مطالعه و تحقیق در مورد گرمایش استخر خود می باشید، به احتمال زیاد با اصطلاح « مبدل حرارتی استخر » برخورد کرده اید. یک مبدل استخر از آب گرم، دیگ بخار یا مدار آب گرم خورشیدی برای گرم کردن آب استخر استفاده می کند. گرما توسط هدایت از طریق مواد مبدل منتقل می شود، بدون اینکه دو محیط با هم ادغام شود. جهت انتقال گرما از منبع گرمایشی به آب استخر از مبدل استخر استفاده می شود. پس میتوان نتیجه گرفت از جمله تجهیزات استخر که برای گرمایش مورد استفاده قرار میگیرد، مبدل استخر می باشد که با عملکرد جریان متقابل، خروجی بالایی تولید می کنند و از قابلیت انتقال حرارت عالی برخوردار هستند.
💠 وظیفه مبدل استخر 💠
مبدل حرارتی استخر ، اجازه می دهد گرما از یک مایع (مایع یا گاز) به مایع دوم (مایع یا گاز دیگری) منتقل شود بدون اینکه دو سیال مجبور شوند با هم مخلوط شوند یا در تماس مستقیم قرار گیرند. اصل اساسی مبدل حرارتی این است که گرما را منتقل می کند ، بدون انتقال سیالی که گرما را حمل می کند. همه مبدل های حرارتی عملکرد مشابهی دارند: «انتقال حرارت از یک مایع به سیال دیگر بدون ادغام دو محیط» از مبدل استخر ، می توان در موارد بسیاری در استخر و آب استفاده کرد که عبارتند از: استخرهای کلر دار، جکوزی، آبگرم و وان آبگرم، استخر گرم خورشیدی، تأمین آب گرم خانگی، برنامه های آب دریا، برنامه های آب و هوای گرم و بازیابی حرارت پساب آب. این بدان معنی است که مهم نیست که چرا به مبدل استخر نیاز دارید. چون همواره یک مبدل حرارتی مناسب برای استخر شما وجود دارد.
💠 انواع مبدل حرارتی 💠

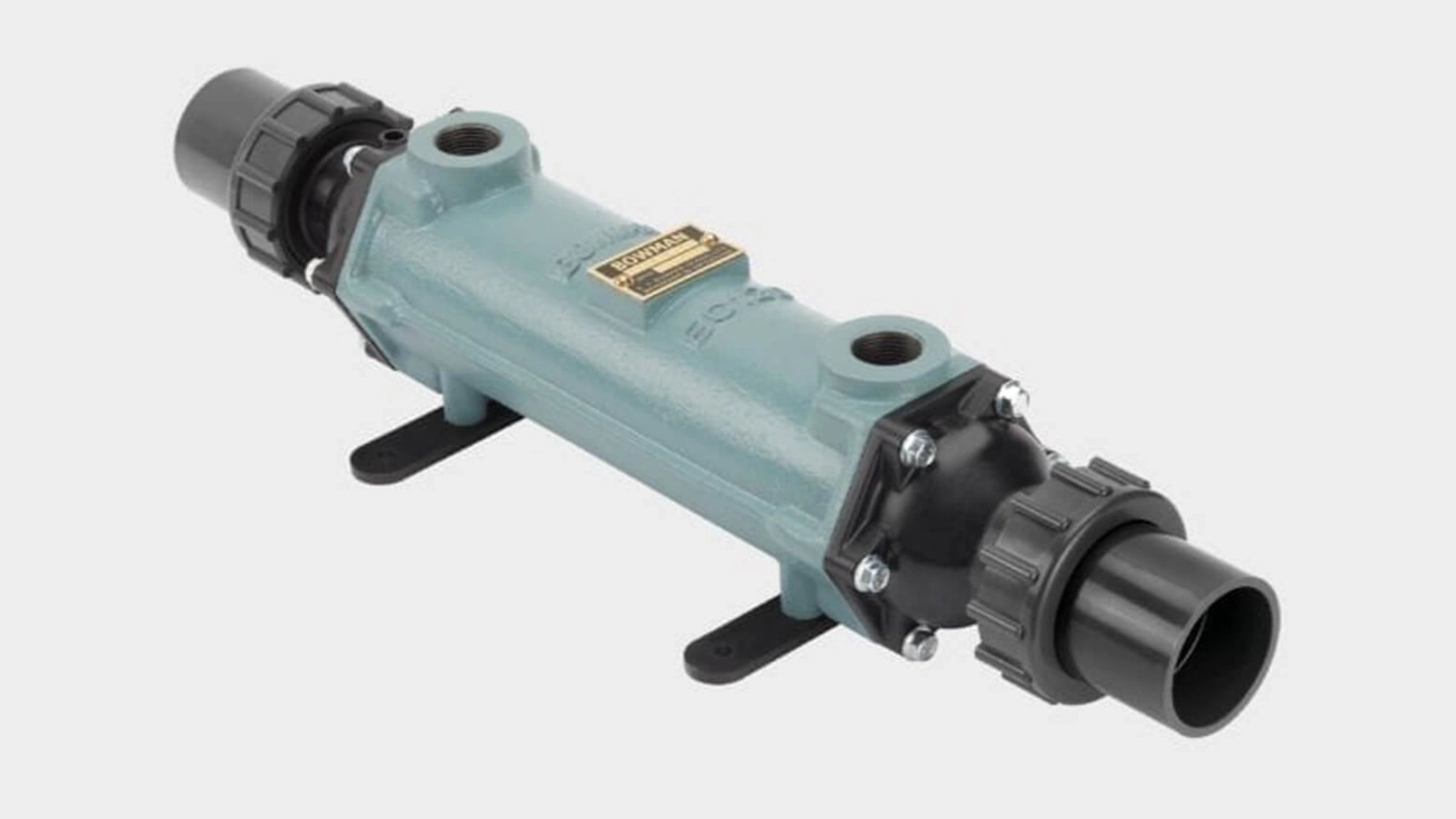

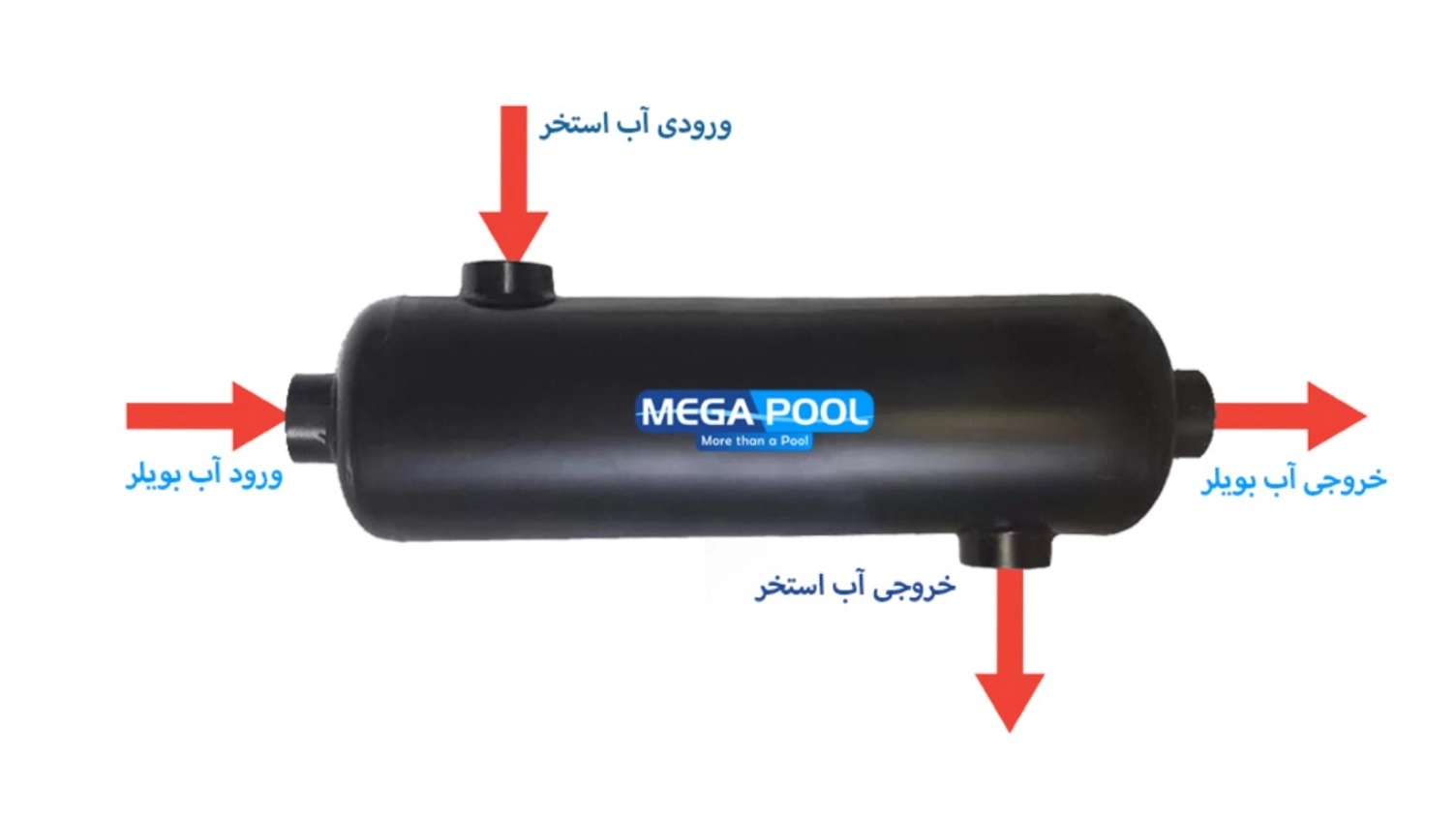

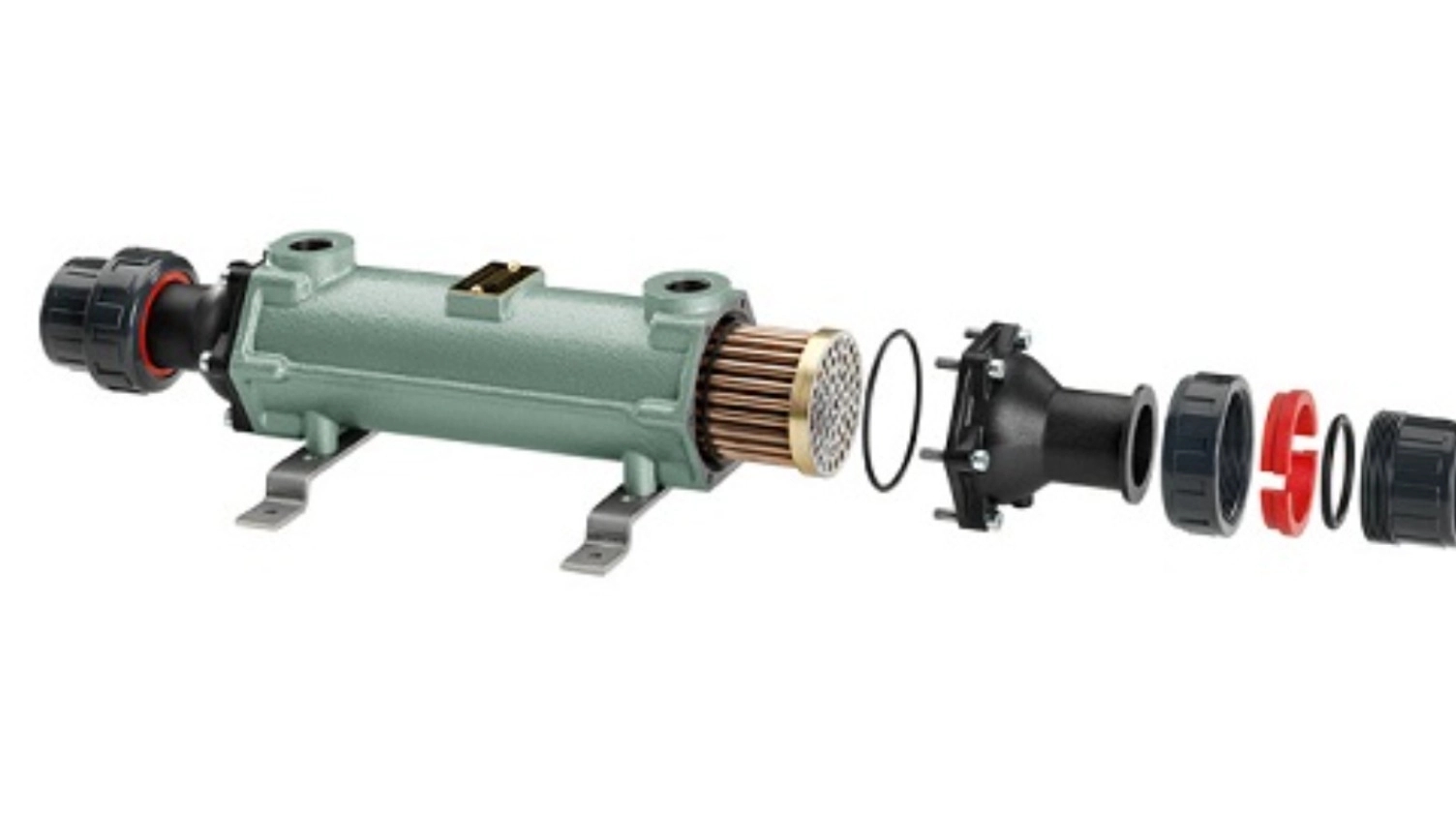

دو نوع متداول مبدل حرارتی وجود دارد: ▪️ مبدل حرارتی پوسته و لوله ▪️ مبدل حرارتی صفحه ای " مبدل حرارتی پوسته و لوله " مبدل استخر پوسته و لوله از تعداد زیادی لوله کوچک تشکیل شده است که درون یک پوسته استوانه ای قرار دارند. لوله ها با استفاده از یک بسته لوله یا “پشته لوله” در سیلندر قرار می گیرند که می تواند دارای صفحات لوله ثابت (به طور دائمی بر روی بدنه ثابت باشد) یا یک پشته لوله شناور است که اجازه می دهد لوله گسترش یافته و با شرایط مختلف گرما منقبض شود. همچنین اجازه می دهد لوله برای سرویس و نگهداری به راحتی برداشته شود. این نوع مبدل ها در صنایع مختلف از جمله، استخر، موتور خانه و منبع کویل دار مورد استفاده قرار می گیرد. این نوع مبدل ها از سه قسمت اصلی تشکیل شده اند: ▪️ دو هد شامل rear head و stationary head در دو طرف مبدل
▪️ پوسته(shell)
▪️ لوله(tube) سطح انتقال حرارت در این نوع مبدل، از جداره فلزی تیوپ هاست. هرچه تعداد تیوپ ها افزایش یابد، سطح انتقال حرارت نیز بیشتر خواهد شد اما توجه داشته باشید که قطر مبدل نیز افزایش می یابد. مبدل استخر پوسته و لوله بر اساس تفاوت در rearhead به 3 دسته تقسیم می شود: floating head
U-Type
Floating Head مزایای مبدل پوسته و لوله عبارتند از : ▪️ ایجاد سطح بزرگی برای انتقال حرارت در حجم کم
▪️ طراحی مکانیکی مناسب
▪️ استفاده در دامنه وسیعی از مولد
▪️ سهولت استفاده و نگهداری
▪️ تحمل شرایط دمایی بیش از 3620 درجه سانتیگراد
▪️ فشار بیشتر از 30 بار " مبدل حرارتی صفحه ای " مبدل استخر صفحه ای تقریباً به همان روشی که مبدل حرارتی پوسته و لوله است، با استفاده از یک سری صفحات انباشته شده به جای لوله، کار می کنند. مبدل حرارتی صفحه ای بسته به نوع کاربرد و مایعات مورد استفاده، معمولاً منقل یا واشر هستند. ساختار منسجم و فولاد ضد زنگ ، آنها را به گزینه ای ایده آل برای استفاده در فرآوری مواد غذایی و آشامیدنی تبدیل می کند. این مبدل ها از مجموعه صفحات موازی تشکیل شده است که توسط شیار ها جریان سیال منتقل می شود. این صفحات از اختلاط سیال سرد و گرم جلوگیری کرده و موجب انتقال حرارت غیر مستقیم می شوند. این صفحات مستطیلی شامل نازل های حلقوی هستند که سیالات از طریق آنها وارد و خارج می شوند. به دلیل انباشتگی و فشردگی صفحات، این مبدل در زیر مجموعه ی مبدل های packed قرار می گیرد. صفحات که وظیفه انتقال حرارت و تبادل گرمایی بین سیال گرم و سرد را دارا می باشند توسط واشر هایی که به صورت یک تکه بین صفحات قرار گرفته اند محافظت شده و مانع از نشت جریان سرد و گرم به خارج از مبدل می گردند. ضخامت صفحات معمولا 0.4-0.8 میلی متر و دارای برآمدگی با عمق 2-10 میلیمتر می باشند. صفحات از جنس alloy material یا ss304 می باشند.
