طبقه بندی فلنج ها بر اساس سطوح بیرونی

زمان مطالعه 1 دقیقه

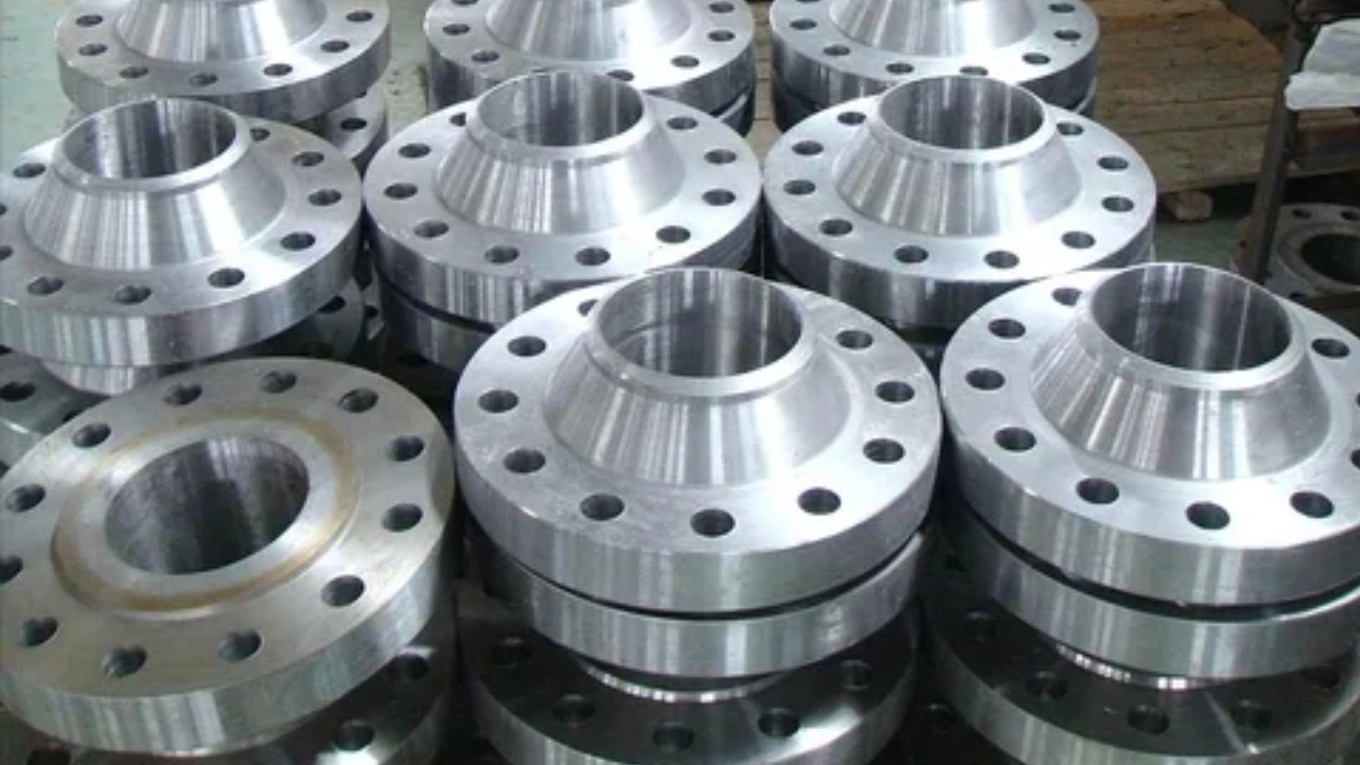

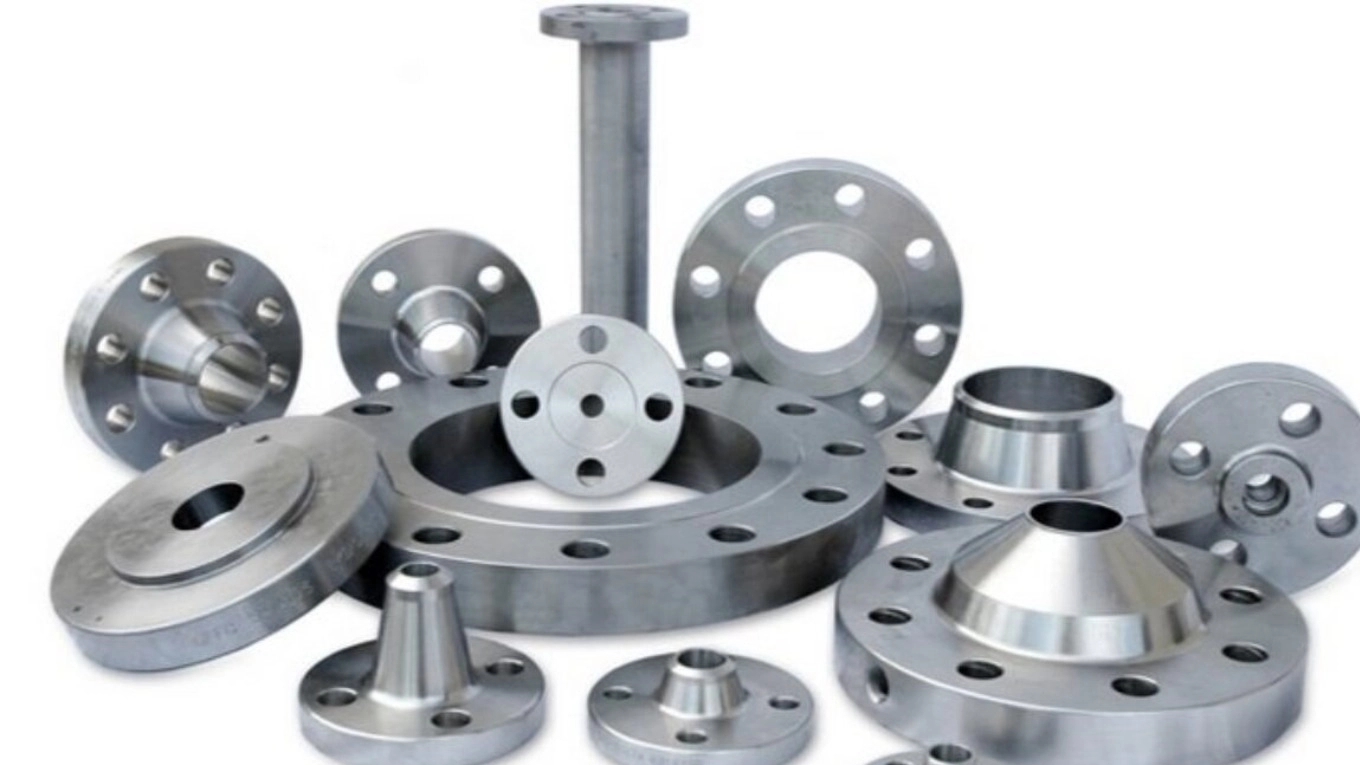

طبقه بندی فلنج ها بر اساس سطوح بیرونی

فلنج با سطح ساده (Flat Face)

برای اتصال شیرها و اتصالات چدنی و فلنج های غیر فولادی پمپ ها از این نوع فلنج استفاده می گردد. جهت آب بندی اتصالات نیز از واشرهائی استفاده می شود که قطر خارجی آنها برابر قطر خارجی فلنج است. این واضح همچنین امکان اتصال دو قطعه را غیر ممکن می کند و در نتیجه امکان شکست قطعات نیز کاهش می­یابد.در این نوع از فلنچ ها سطح یک فلنج که باید در مقابل سطح دیگر قرار گیرد صاف می باشد. معمولاً فلنچ های چدنی و یا فولادی که در فشارهای کم کاربرد دارند از این نوع ساخته می­شوند.

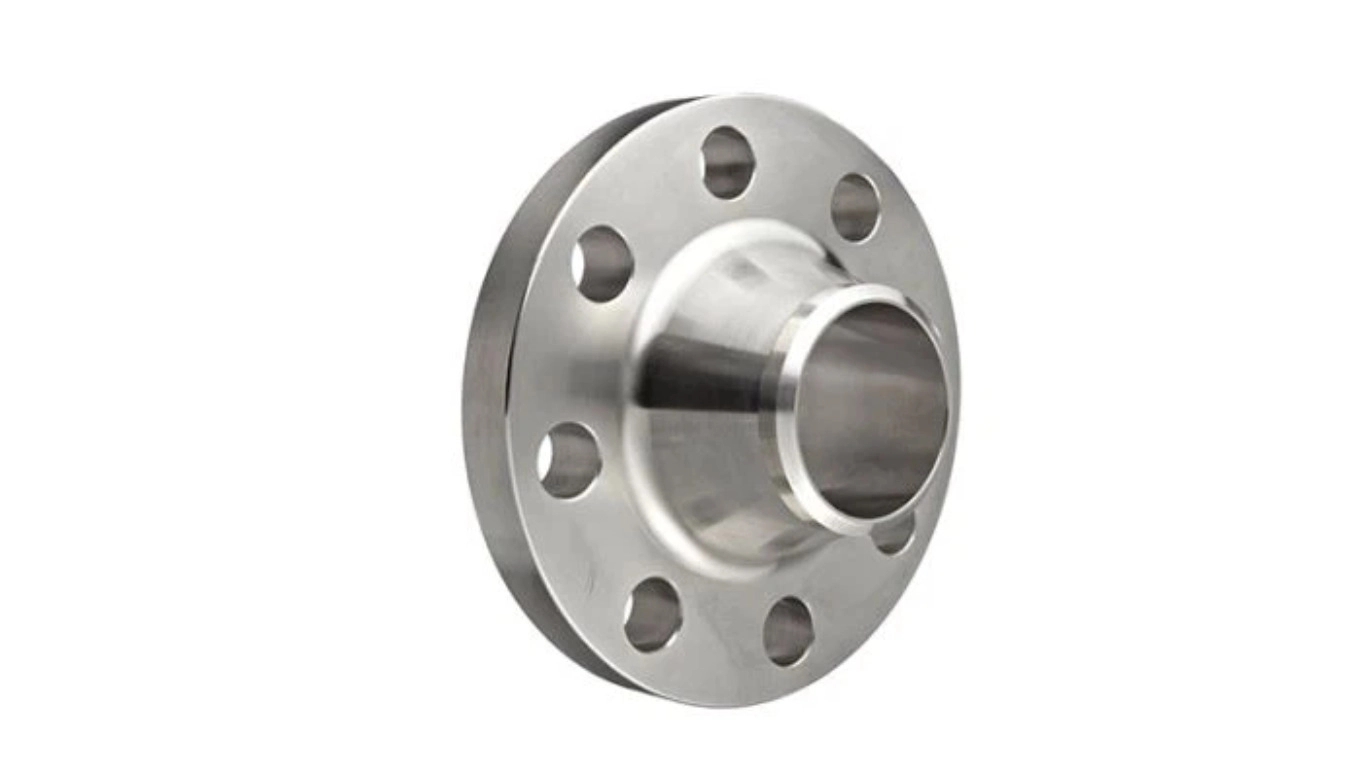

فلنج با سطح برجسته (Raised Face)

عمدتاً از این نوع فلـنج در پروژه­ها اسـتفاده می شود و دارای ارتفاعی برابر ۱۶/۱ اینچ برای فلنچ های کلاس ۱۵۰ و ۳۰۰ و ۴/۱ اینچ برای سایر کلاس ها می باشد. واضح است که این فلنچ ها بصورت نر و مادگی تولید می­گردند.

در این نوع فلنج سطح فلنج که در مقابل فلنج دیگر قرار گرفته و بر روی آن گسکت قرار داده می شود. نسبت به سطح کلی فلنج برجسته تر ساخته می شود. بر اساس استاندارد مقدار برجستگی در تمام اندازه ها برای­ کلاس­های ۱۵۰ و۳۰۰ برابر۱.۶mmو کلاس های بالاتر برابر۶.۴mm می باشد.

فلنج نر و ماده (Male& Female)

صفحه این نوع فلنچ ها که بصورت جفت وجود دارد یک دارای برآمدگی(به ارتفاع۶.۴mm)و دیگری تو رفتگی(به عمق۵mm)می باشد.

فلنج با صفحه دارای زبانه و شیاردار (Tongue & Groove facing)

این نوع فلنج نیز بصورت جفت وجود دارد و همانند فلنج نر و ماده بوده با این تفاوت که قطر داخلی زبانه و شیار تا سوراخ فلنج (مسیر جریان) ادامه ندارد و بنابراین واشر (Gasket) را روی قطر داخلی و خارجی خود نگه می­دارد و همین باعث می شود گسکت از خوردگی و فرسودگی محفوظ بماند. ساختمان زبانه و شیار مینیمم سطح گسکت، نوع مسطح را ایجاب می کند و بنابراین تحت فشار پیچ ­ها کم­ترین بار و بیشترین راندمان اتصالی (Joint efficiency) ممکنه، برای گسکت های مسطح را خواهد داشت. در این نوع اتصال میزان برآمدگی زبانه ۶.۴mm و میزان عمق شیار برابر ۵mm می باشد.

فلنج با صفحه اتصال رینگی (Ring type joint facing)

جهت سرویس­های با دما و فشار بالا بسـیار مناسـب است ولی گران­تر از بقیه نوع­ها می باشد. هر دو جفـت فلـنج که به هم متـصل می شوند، از لحاظ شکل و اندازه یکسان هستند. یک رینگ نیز در شیار بین دو صورت قرار می گیرد. یکی ازمزیت های این فلنج عدم برخورد دو صورت فلنج به یکدیگر است.

نحوه اتصال این فلنچ ها به این صورت است که بر روی صفحه هر فلنج یک محل رینگ تعبیه گردیده است بطوریکه وقتی دو فلنج روبروی هم قرار می گیرند یک رینگ بین آنها قرار گرفته و پس از محکم کردن فلنچ ها توسط پیچ و مهره این رینگ تحت فشار قرار گرفته و باعث آب بندی می شود. فلنچ های با صفحه اتصال رینگی در صنایع نفت و گاز برای سیستم های با فشار و دمای بالا کاربرد دارد و در این صنایع نوع با مقطع ۸ ضلعی بیشتر بکار می رود. چون این نوع رینگ ها تماس صفحه ای ایجاد می کنند در صورتی که رینگ های با مقطع بادامکی تماس خطی ایجاد می نمایند.
