تفاوت فلنج اسلیپون و فلنج گلودار

زمان مطالعه 1 دقیقه

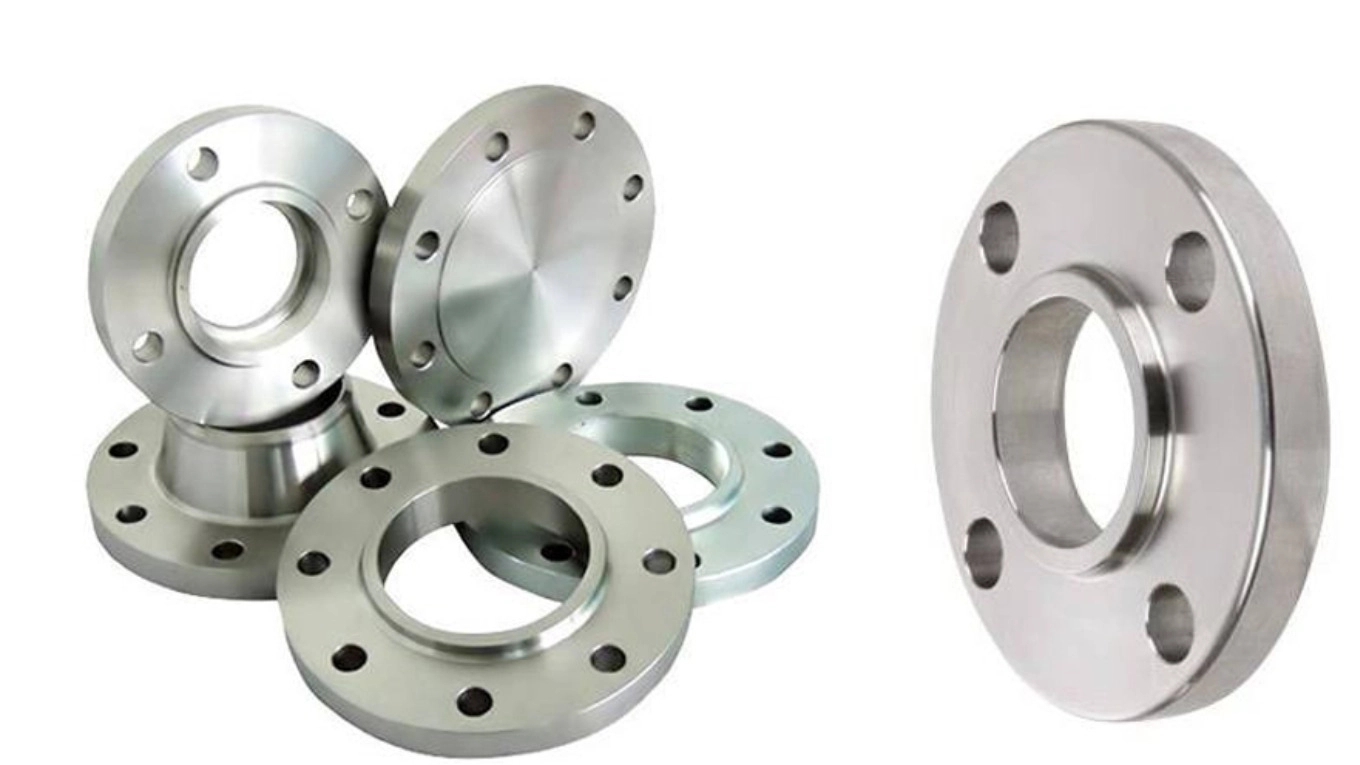

تفاوت فلنج اسلیپون و فلنج گلودار

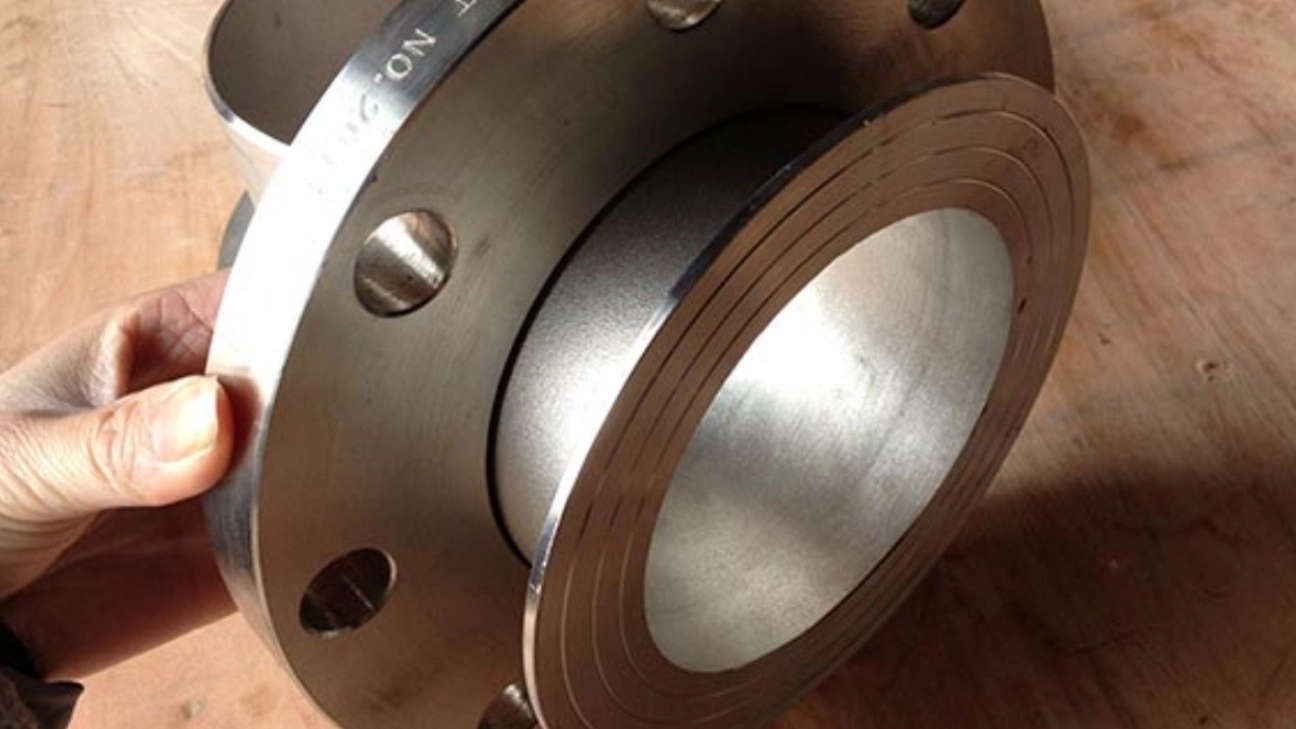

فلنج گلودار

این فلنج دارای یک گردن مخروطی شکل است که با جوش لب به لب (butt weld) به فلنج جوش داده شده و می‌توان از این فلنج برای جوش دادن لوله بات‌ولد استفاده کرد. می‌توان کیفیت اتصال جوش را با چشم و یا با استفاده از رادیوگرافی یا سونوگرافی بررسی کرد. عملکرد فنی و مکانیکی فلنج گلودار بسیار مناسب است.

فلنج گلودار یکی از متداول‌ترین انواع فلنج است که دارای یک هاب مخروطی شکل بلند است که به لوله جوش داده می‌شود. این نوع فلنج معمولاً در فشارهای بالا و دماهای بالا/پایین که جریان نامحدود سیال از طریق خطوط لوله منتقل می‌شوند مورد استفاده قرار می‌گیرد. عدم وجود افت فشار از اثرات منفی نظیر فرسایش و خوردگی فلزات مجاور با اتصالات فلنجی جلوگیری می‌کند. هاب مخروطی شکل این فلنج اجازه می‌دهد تا فشار مکانیکی به صورت ملایم بین لوله و فلنج گلودار پخش شده و اجرای بازرسی‌های رادیوگرافی جهت تشخیص نشت‌های احتمالی و نقص‌های جوشکاری را تسهیل می‌کند. ابعاد فلنج (سایز اسمی لوله و رده) باید با ابعاد لوله مورد نظر تطابق داشته باشد. بنابراین زمانیکه کارفرما فلنج گلودار سفارش می‌دهد باید حتماً سایز اسمی لوله و ضخامت دیواره آن (رده لوله) را نیز به تامین کننده اعلام کند. فلنج گلودار با جوش لب به لب V شکل به لوله متصل می‌شود.

فلنج اسلیپون

معمولاً فلنج اسلیپون به دلیل هزینه کمتر و سرعت و آسانی نصب بیشتر، نسبت به فلنج گلودار ترجیح داده می‌شود. نقطه ضعف فلنج اسلیپون نسبت به فلنج گلودار این است که قدرت آن یک سوم فلنج گلودار می‌باشد. به همین دلیل فلنج اسلیپون معمولاً در سیستم‌های کم فشار که کاربری حساسی ندارند مانند مخازن آب آتش‌نشانی، سیستم‌های خنک کننده آب و لوله‌کشی‌های متداول که چالش برانگیز نیستند مورد استفاده قرار می‌گیرد. لوله هم داخل هاب فلنج و هم حفره فلنج جوش داده می‌شود و می‌توان از تست‌های MT و PT برای اطمینان از صحت اتصال فلنج کمک گرفت. فلنج اسلیپون معمولاً برای لوله‌هایی با سایز بزرگتر از ۲/۱ ۲ NPS (DN 65) مورد استفاده قرار می‌گیرد.فلنج اسلیپون با استفاده از جوشکاری گوشه (fillet weld) به لوله و اتصالات دیگر متصل می‌شود، که یکی داخل حفره فلنج و دیگری بیرون حفره فلنج انجام می‌گردد.کالیبر فلنج اسلیپون بیشتر از قطر خارجی لوله اتصالی می‌باشد، از آنجایی که لوله باید داخل فلنج قرار بگیرد تا بتوان با انجام جوشکاری گوشه این دو را به هم متصل کرد.

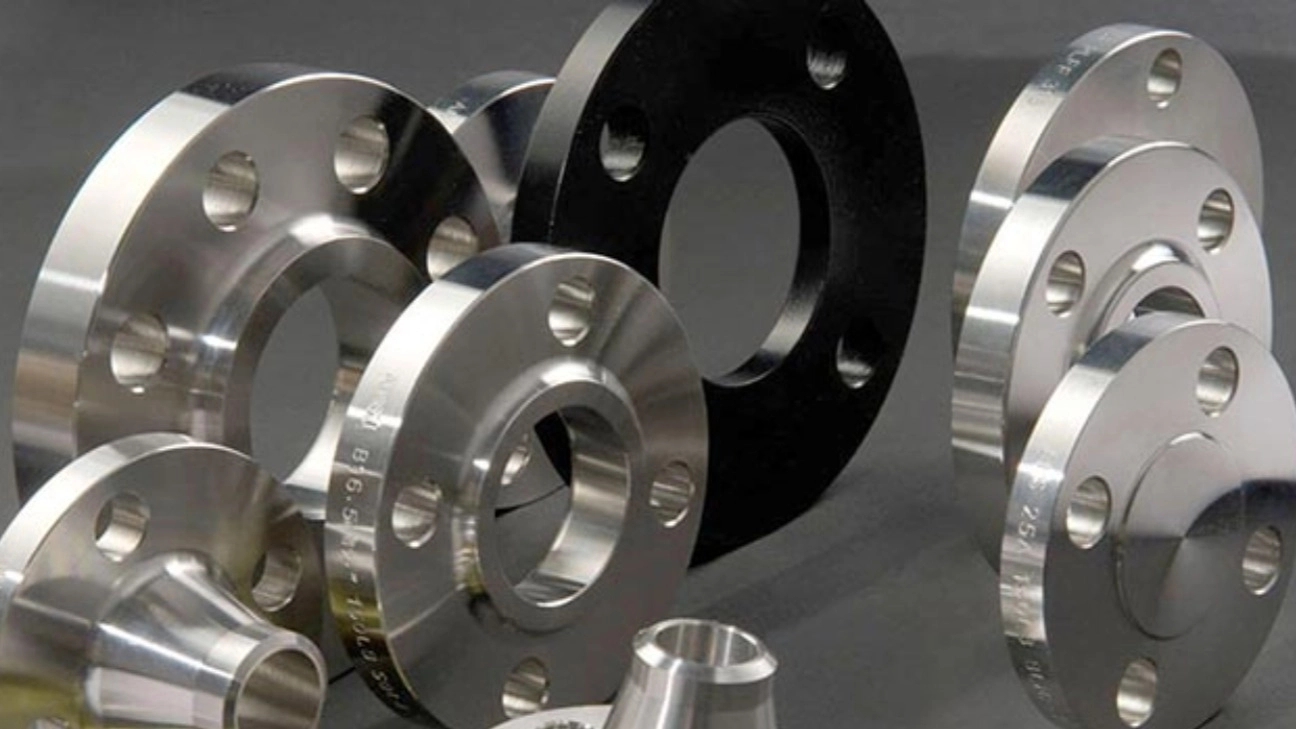

تفاوت فلنج اسلیپون و فلنج گلودار

تجربیات میدانی نشان می‌دهد که فلنج اسلیپون به دلیل نداشتن هاب مخروطی شکل و وجود جوش در دو نقطه متفاوت، تحت فشار مکانیکی یکسان طول عمر کمتری از فلنج گلودار دارد. علاوه بر این می‌توان فلنج گلودار را هم به اتصالات و هم به لوله‌ها متصل کرد اما فلنج اسلیپون فقط به لوله متصل می‌شود.فلنج‌های اسلیپون با عنوان ” Hubbed flanges ” شناخته شده و می‌توان آن‌ها را از طریق شکل باریکشان تشخیص داد.
