تابلو برق سه 3 فاز چیست؟

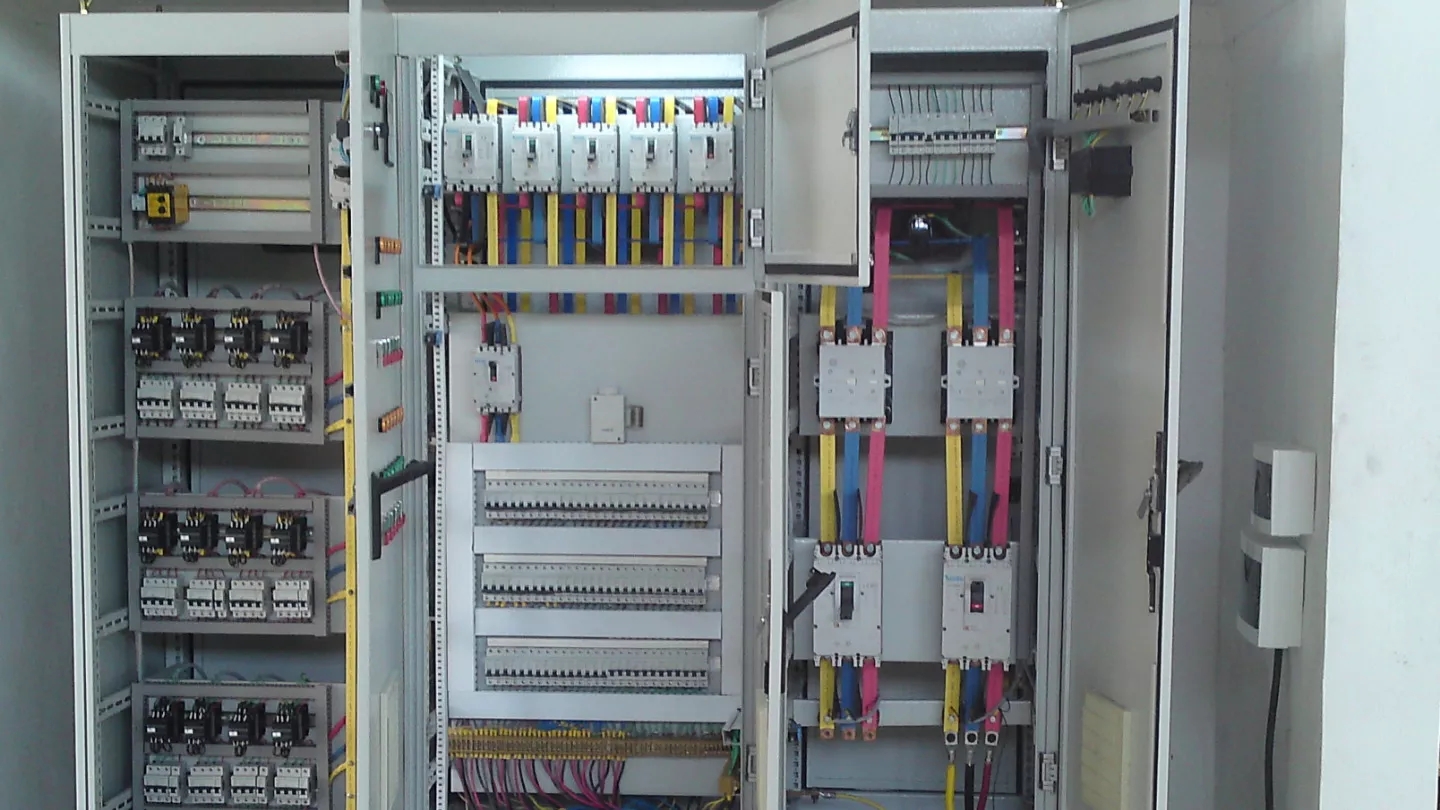

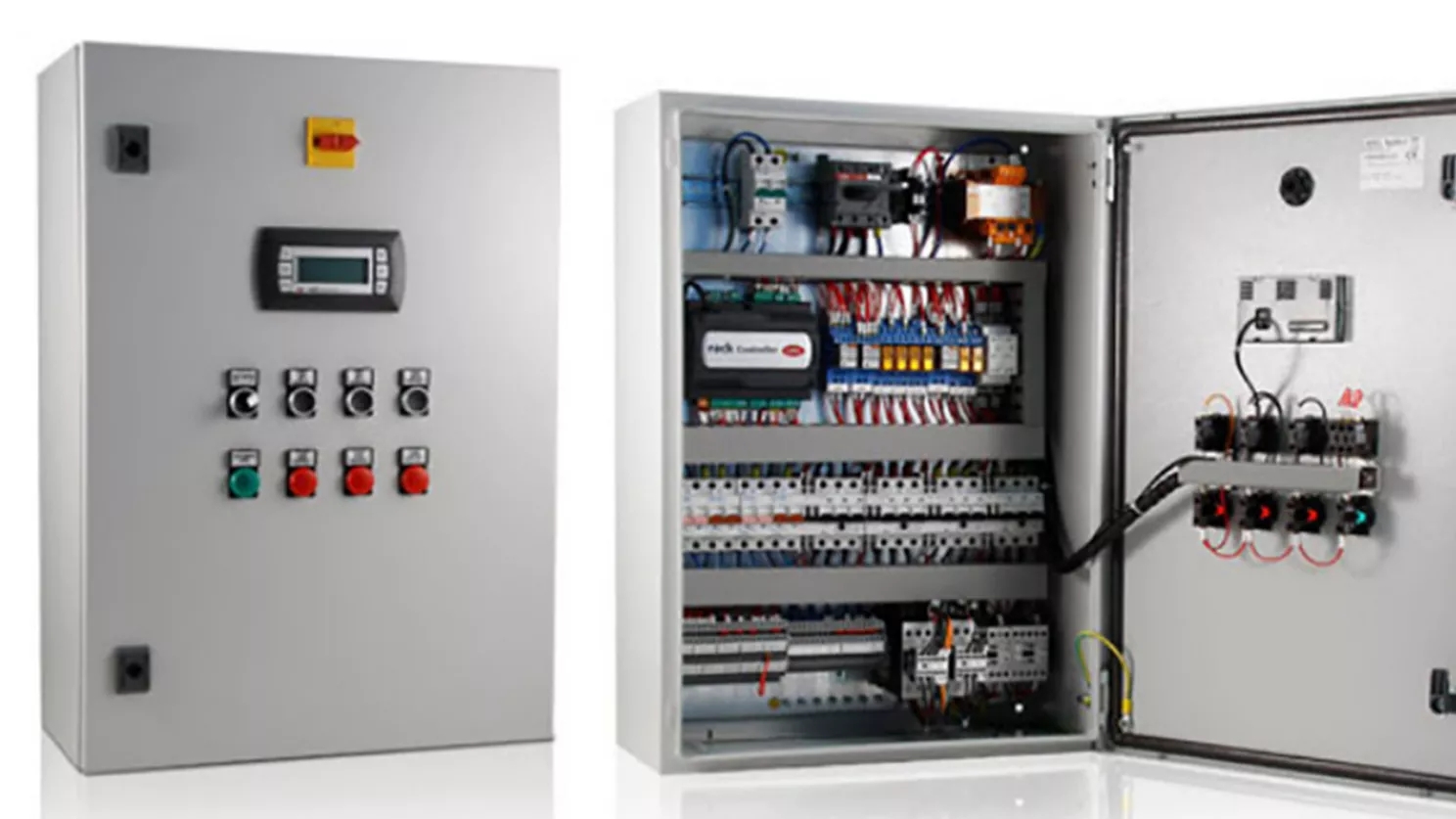

تابلو برق 3 فاز در واقع یک محفظه متشکل از تجهیزات الکتریکی مثل کمپرسور، شیرهای برقی و غیره برای ایجاد عملکرد است. برای ساخت تابلو برق 3 فاز باید در چند زمینه مهارت لازم را کسب کرد:

-آشنایی با مبانی کلی و استانداردهای تابلو برق 3 فاز

-آشنایی با قطعات الکتریکی و طریقۀ ی عملکرد و انتخاب صحیح آن ها

-آشنایی با محاسبه های الکتریکی و تاسیسات

-آشنایی با مدار هایی مثل مدار فرمان، مدار کنترل، مدار لاجیک و…

تابلو برق 3 فاز، دارای انواع مختلفی است که ساختار هر نوع می تواند متفاوت باشد ولی همگی از یک اصول یکسان تبعیت می کنند. از جمله انواع تابلو برق سه فاز می توان به تابلو برق 3 فاز ایستاده، دیواری، میزی، رک، ایستاده قابل دسترس، فاز سلولی، فاز تمام بسته دیواری و … اشاره کرد که کاربرد هر کدام از این تابلو برق های 3 فاز متفاوت است..

-مطالعۀ اسناد معتبر، نقشه ها و اطلاعات

-بررسی دقیق نقشه و مشخصات تجهیزات به کار رفته در ساخت تابلو برق 3 فاز

-مذاکره و مشاوره با کارفرما و بستن قرارداد

-تطبیق نقشه ها مطابق با خواست کارفرما

به طور کلی دو نقشه برای ساخت تابلو برق سه فاز که شامل نقشه ی ایزومتریک و نقشه ی جانمایی می باشد. نقشه ی ایزومتریک همان نقشه ی مدارهای قدرت و مدارهای فرمان است که از طریق شماره گذاری ترمینال ها انجام می گیرد. نقشه ی جانمایی هم نقشه ی اجرایی به همراه لیست تجهیزات و قطعات الکتریکی است.

همۀ انواع تابلوها از ورق روغنی و ضخیم ساخته شده اند که بدنه ی آن ها از دو قسمت شاسی و بدنی تشکیل شده و به وسیله ی پیچ و مهره ساخته می شود.

این مرحله خود شامل چند مرحله ی جزئی چربی زدایی، زنگ زدایی، فسفاته کاری، رنگ کاری می باشد.

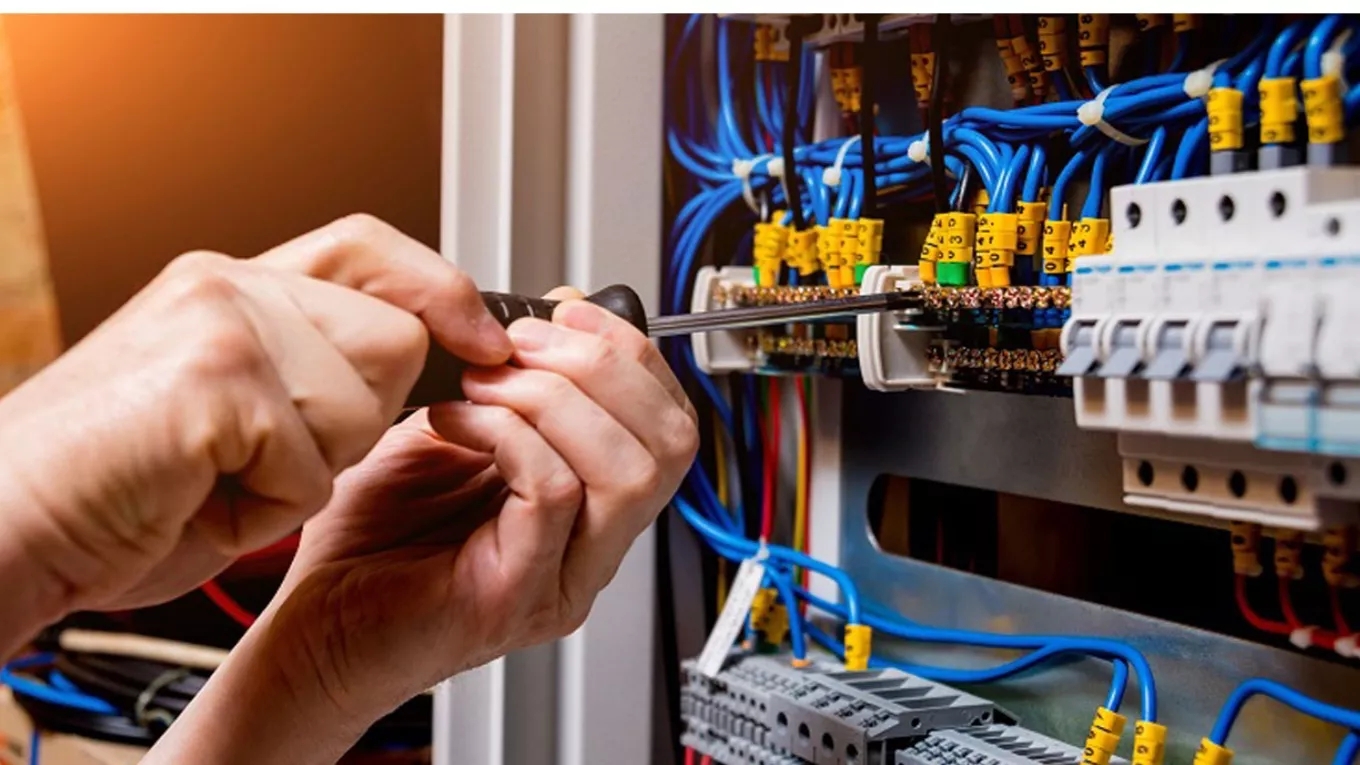

1- ولت‌سنج سه فاز را وصل کنید.

2- MCCB (قطع کننده مدار تولیدشده) را به‌عنوان کلید اصلی از سه بخش فاز ورودی به سه فاز ورودی (R ، Y ، B) وصل کنید.

3-حال سه بار خروجی (R ، Y ، B) را از MCCB (قطع کننده مدار) به DP (دو قطب MCB ، RCD ، SP (تک قطب MCB و بار) وصل کنید.

4- حال RCD را از DP با Phase (Line) و Link Neutral Link متصل کنید. خطوط فاز خروجی باید به مدارهای فرعی و نهایی متصل شوند.

5-در آخر، وسایل الکتریکی را با پایانۀ ارت که منجر به ایجاد الکترود زمین در سیستم اتصال به زمین می‌شود را وصل کنید.

-استفاده از سیم اتصال به زمین در ساخت تابلو برق سه فاز و تعبیه ی آن به رنگ سبز

-قرار دادن سیم های 3 فاز با ترتیب رنگ زرد، قرمز و آبی و سیم نول به رنگ مشکی

-قرار دادن کلید گردان برای روشن و خاموش کردن تابلو برق 3 فاز

-طراحی دو نقشه ی رایزر دیاگرام و نقشه ی داخلی

-رعایت و نکات اصول ایمنی و امنیتی

-رنگ آمیزی شین ها با رنگ نسوز

-تعبیۀ کلید ورودی جداگانه و گردان و فیوز فشنگی

-استفاده از سیم مسی در سیم کشی داخلی تابلو برق 3 فاز

-محاسبۀ کابل به واسطه ی سطح مقطع

از آنجایی که برق آسانسور از کنتور عمومی ساختمان تأمین می‌شود، می بایست کنتور ساختمان‌هایی که از آسانسور استفاده می‌کنند سه فاز باشد. تابلو سه فاز آسانسور از 3 فیوز تشکیل شده است که در مقابل اضافه جریان ناشی از اتصالات کوتاه از خود واکنش نشان می‌دهند. همچنین دارای شینه نول و ارت و ترمینال‌های سه فاز و نول و ارت نیز هست.

روی تابلو برق 2 کلید مینیاتوری، 1 کلید سه فاز غلطکی و 3 چراغ سیگنال به کار رفته است. روشن بودن سه چراغ سیگنال نشان‌ دهنده‌ی وجود سه فاز است نقش کلید سه فاز غلطکی، قطع کامل مدار سه فاز آسانسور است.

تابلو 3 فاز آسانسور، برق قسمت‌های زیر را تأمین می‌کند:

-برق موتور و تابلوی کنترل

-برق پریزهای چاله آسانسور و اتاقک موتورخانه

-برق چراغ‌های چاله آسانسور و اتافک موتورخانه
