تابلو برق ساختمانی چیست؟
برای نگه داشتن انواع مختلف تجهیزات الکتریکی، کنترلی و محافظتی در تجهیزات برقی ساخنمان از تابلوهای برق ساختمانی استفاده می کنند. به عبارتی دیگر می توان گفت تابلوهای برق یک محفظه یا جعبه هستند که برای تامین امنیت جان افراد و تجهیزات برقی ساختمان به منظور کارکرد بهتر مورد استفاده قرار می گیرند.
برای مثال یکی از مهم ترین موارد استفاده از تابلوهای برق شناختن خطا و پیشگیری از اتفاق افتادن مسائل خطرناک در این حیطه است. فرض کنید مقدار جریان انتقالی از شبکه ها به طور ناگهانی افزایش می یابد، در این مواقع تابلوهای برق ساختمانی می توانند سریعا خطا و مشکلات را شناسایی کرده و تجهیزات مورد نظر را قطع کنند.

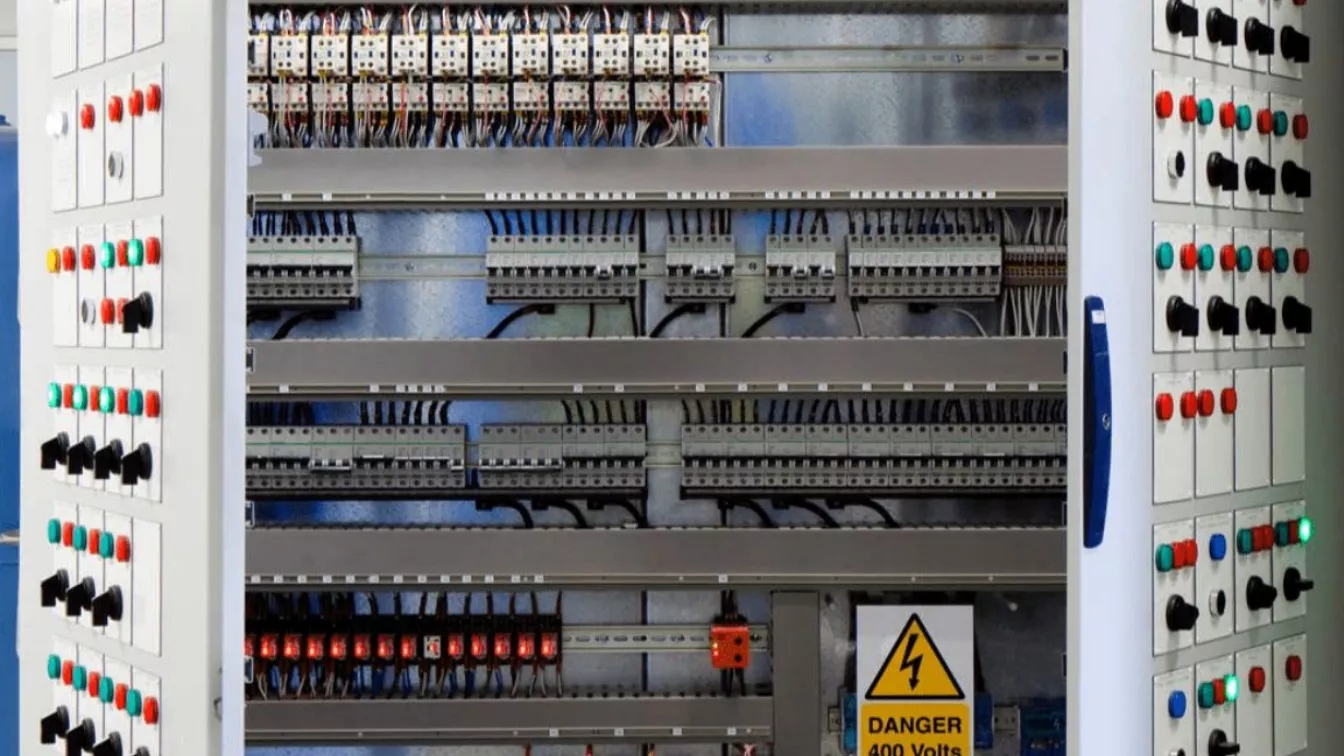

انواع تابلو برق
تابلوهای برق نیز مثل تجهیزات مختلف برقی مثل سیم، کابل برق، تابلو برق دارای انواع مختلفی هستند و در گروه های مختلفی قرار دارند. همچنین در نظر داشته باشید که قیمت تابلو برق ساختمانی نیز بسته به مدل های مختلف می تواند متفاوت باشد.
ضرورت استفاده از تابلوی برق ساختمانی
برای محافظت از انسان ها در مقابل خطرات برق گرفتگی و همین طور تجهیزات الکترونیکی را در مقابل خطرات از تابلو برق استفاده می کنند.
روند تعمیر و دوره های سرویس وسایل های الکترونیکی را با کمک تابلو برق آسان تر انجام می شود.
با کمک تابلوهای برق تجهیزات الکترونیکی در حالت پشت سر هم و با قیمت پایین تر قرار داده می شوند.
با استفاده از تابلوهای برق می توان به صورت بهتر و راحت تر از تجهیزات الکترونیکی محافظت کرد.
فاکتورهای لازم برای خرید تابلو برق ساختمانی:
بررسی نوع طراحی
استانداردهای طراحی تابلو برق
اندازه تابلو برق
ضخامت ورق های مورد استفاده
محل مورد نظر برای استفاده
محل ورود و خروج سیم و کابل ها
میزان کیفیت
کاربرد مورد نظر
داشتن یا نداشتن سیستم محافظتی

تابلو برق اصلی یا تابلو کنتور اصلی
تابلو برق اصلی یا تابلو کنتور، برق تمام ساختمان ازجمله واحدها و مشاعات را تأمین میکند. این تابلو در نقشه با MDP نمایش داده میشود. کابل اصلی برق ابتدا وارد این تابلو شده و سپس در ساختمان توزیع میشود این تابلو شامل قسمت ورودی، قسمت کنتور و قسمت خدمات است
قسمت ورودی تابلو برق اصلی
یک کابل 4 رشتهای با سطح مقطع 16 میلیمترمربع ورودی تابلو برق را تشکیل میدهد. از این 4 رشته، 3 رشته به فاز و یک رشته به PEN میرود. سه رشتهی فاز به ورودی کلید اتوماتیک متصل میشوند.
خروجی کلید اتوماتیک نیز دو قسمت ورودی فیوز شیشهای و ورودی فیوز سکسیونری را تغذیه میکند. سپس خروجی هر فیوز شیشهای به یک سر چراغ سیگنال وصل شده و سر دیگر چراغ سیگنال به نول وصل میشود هرکدام از خروجیهای فیوز سکسیونری نیز بایستی برروی شینه فاز جداگانهای قرار بگیرند تا متصل کردن هریک از کنتورها به شینهها امکانپذیر باشد.
پس از حفاظت و بهمنظور انشعاب گرفتن، شما نیاز به باس بار دارید که یک تسمه فلزی با سوراخهایی بر روی آن است. سیمهای ورودی و خروجی توسط کابلشو بر روی آن بسته شده و به وسیلهی مقرههای عایق از تماس باس بار با بدنهی تابلو محافظت میشود.
این همان قسمتی است که مسئولیت آن با اداره برق است و توسط آن اداره پلمپ میشود چهارمین سیم نیز که بهعنوان هادی حفاظتی-خنثی عمل میکند، بایستی ابتدا بر روی شینهی زمین متصل شده و بعدازآن به شینهی نول جمپر شود.
قسمت کنتور تابلو برق اصلی
کابل اصلی پس از ورود به ساختمان، از قسمت پایین وارد تابلو کنتور و سپس وارد کلید فیوز که از نوع قابل قطع شدن زیر بار است، میشود. تعداد کنتورهای این تابلو براساس تعداد واحدهای مسکونی ساختمانی مشخص میشود بهعنوان مثال، در یک ساختمان ۳ طبقه که هر طبقه یک واحد آپارتمان دارد، تعداد ۴ عدد کنتور در تابلوی اصلی قرار میگیرد.
یکی از این ۴ کنتور برای تابلوی عمومی و بقیهی ۳ کنتور هرکدام برای یکی واحدها است. درصورتیکه کنتور واحدها تک فاز باشد، تابلو برق خانگی تک فاز، و اگر ساختمان دارای آسانسور باشد، تابلو برق اشتراکی سه فاز خواهد بود در قسمت وسط تابلو تابلو برق ساختمان، مدارهای برقرسانی به واحدهای ساختمان قرار میگیرند. کنتاکتورها در همین قسمت نصب میشوند و خروجی هر کلید فیوز وارد کنتور میشود.
توجه داشته باشید که در زمان اتصال فاز به کنتورها لازم است که تعادل بار برروی فازها برقرار باشد. همچنین نام فاز در کنار هر خط ورودی به کنتور بهوسیلهی برچسب مشخص شده باشد دلیل استفاه از رله کنترل فاز در بعضی از تابلوها همین است.
رله کنترل فاز وظیفهی محافظت از مدار در مقابل افت ولتاژ، اضافه ولتاژ، عدم تقارن و توالی فاز است. محل نصب رله کنترل فاز در ابتدای مدار و بعد از فیوز است لازم است که برای هر واحد یک شینه نول در تابلوی برق اصلی نصب شود. ضمن اینکه شینه نول باید روی مقره قرار گیرد.
در صورت عدم نصب یک شینه نول برای هر واحد، لازم است که در تابلو مینیاتوری واحدها از محافظ جان استفاده شود. در چنین وضعیتی، لازم است که سیمها و کابلها بهصورت پیچی به شینه نول متصل شوند توجه داشته باشید که شینه ارت باید مستقیماً بر روی تابلو نصب شود و محلی که شینه را نصب میکنید نباید هیچگونه رنگی داشته باشد منظور این است که اگر تابلو برق دارای رنگ است، لازم است که رنگ قسمت اتصال شینه ارت به تابلو کاملاً تراشیده شود. درغیراینصورت، بهدلیل عایق بودن رنگ، اتصال مناسبی انجام نمیشود. بدنهی تابلوهای فلزی حتماً باید ارت شود.
همچنین باید خروجی کنتور هر واحد آپارتمان به کلید مینیاتوری همان واحد متصل شود. بدین ترتیب، بین خروجی کلیدهای مینیاتوری هر واحد به محافظ جان ۳۰ میلیآمپر همان واحد اتصال برقرار میشود. ضمن اینکه کلید سه فاز متعلق به تابلو مشاعات است و خروجی آن باید به تابلو مشاعات وصل شود برای اتصال سیمها به شینه از دستهبندی استفاده کنید. بههمینمنظور و برای اینکه سیمکشیهای داخل تابلو منظم شوند از داکت یا بست کمربندی استفاده کنید. فراموش نکنید که در زمان سیمکشی کابلها و سیمها را برچسبگذاری کنید.
