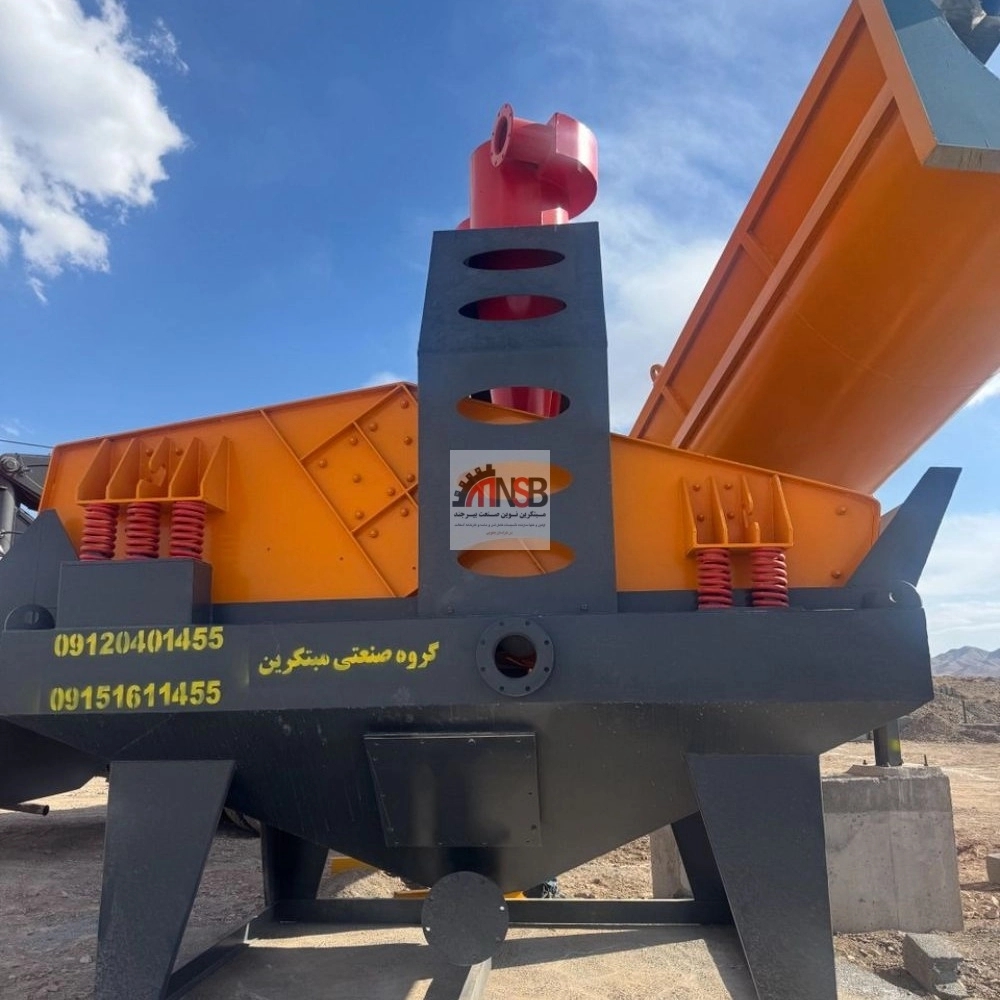

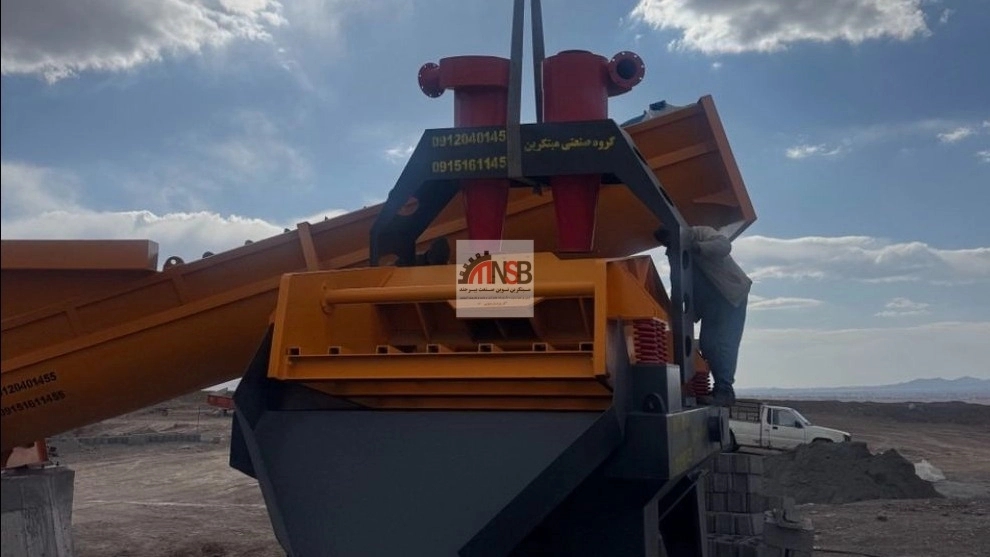

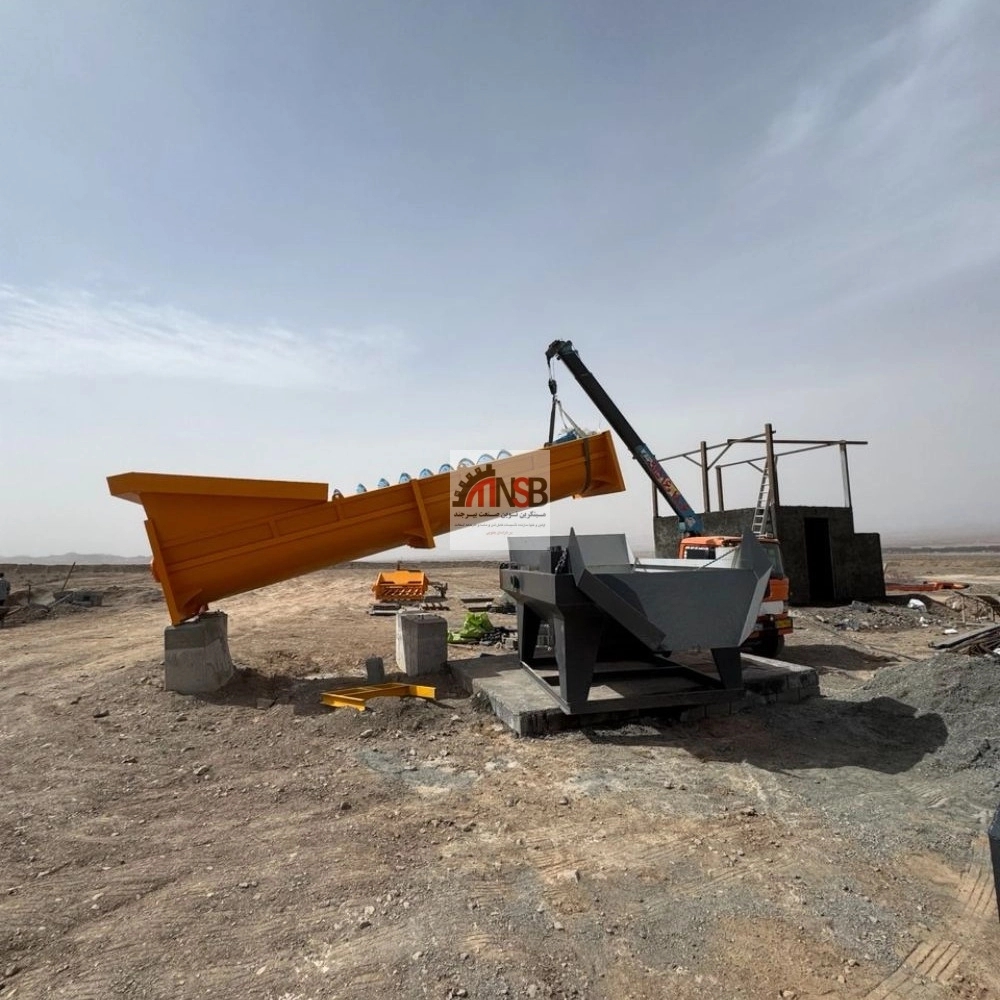

دستگاه سرند خشک کن

سرند خشک‌کن» یک دستگاه صنعتی است که به‌طور خاص برای آبگیری و جداسازی مواد در فرآیندهای مختلف، به‌ویژه در صنایع معدنی و تولید شن و ماسه، طراحی شده است. این دستگاه معمولاً در خطوط تولید پس از شستشوی مواد (مثلاً با ماسه‌شور حلزونی) به کار می‌رود تا رطوبت اضافی را از مصالح شسته‌شده جدا کند و همزمان دانه‌بندی مشخصی را ایجاد نماید.

کاربردها:

آبگیری مصالح: سرند خشک‌کن با استفاده از ارتعاش، آب اضافی را از موادی مثل شن و ماسه حذف می‌کند و رطوبت را به سطح مطلوبی (معمولاً حدود ۱۲ درصد) می‌رساند.

دانه‌بندی: جداسازی ذرات ریز (مانند ماسه بادی) از ذرات درشت‌تر، که این کار کیفیت مصالح را بهبود می‌بخشد.

جلوگیری از هدررفت مواد: با استفاده از توری‌های ضدسایش (معمولاً از جنس پلی‌یورتان) با منافذ ریز (از ۱۰۰ میکرون به بالا)، از خروج ریزدانه‌های مفید جلوگیری می‌کند.

ویژگی‌ها:

ساختار مقاوم: بدنه سرند از ورق‌های فولادی بدون درز ساخته می‌شود و شفت‌های آن از فولاد آلیاژی است.

موتور ویبره: مجهز به موتورهای لرزاننده قابل تنظیم برای ایجاد ارتعاش لازم.

توری‌ها: توری‌های پلی‌یورتان ضدسایش که دوام بالایی دارند و امکان تعویض آسان را فراهم می‌کنند.

سیستم روانکاری: برای افزایش بازدهی و طول عمر دستگاه.

موارد استفاده:

این دستگاه در صنایع مختلفی از جمله معادن شن و ماسه، فرآوری مواد معدنی (مثل سیلیس، سنگ آهن، طلا) و حتی در خطوط تولید آجیل و خشکبار (برای خشک کردن و جداسازی) کاربرد دارد.

جزئیات فنی سرند

سرند خشک‌کن یک دستگاه مکانیکی است که مشخصات فنی آن بسته به نوع کاربرد، ظرفیت تولید و طراحی سازنده متفاوت است. در اینجا جزئیات فنی کلی و رایج برای سرند خشک‌کن (به‌ویژه در حوزه فرآوری شن و ماسه و مواد معدنی) را ارائه می‌دهم. این اطلاعات بر اساس استانداردهای صنعتی و مدل‌های متداول است:

مشخصات فنی سرند خشک‌کن:

ابعاد و اندازه:

طول: معمولاً بین 2 تا 6 متر (بسته به ظرفیت و نوع طراحی).

عرض: 1 تا 2.5 متر.

تعداد طبقات: اغلب تک‌طبقه یا دوطبقه برای جداسازی بهتر.

ظرفیت تولید:

بین 50 تا 250 تن در ساعت (بسته به اندازه دستگاه، نوع مواد و رطوبت اولیه).

برای مثال، در خطوط شن و ماسه، ظرفیت متداول حدود 100 تا 150 تن در ساعت است.

موتور و سیستم ارتعاش:

نوع موتور: ویبراتور الکتریکی (Electromotor Vibrator) یا سیستم هیدرولیکی.

قدرت موتور: 7.5 تا 22 کیلووات (10 تا 30 اسب بخار)، بسته به اندازه و ظرفیت.

فرکانس ارتعاش: قابل تنظیم، معمولاً بین 700 تا 1000 دور در دقیقه (RPM).

دامنه ارتعاش: 3 تا 8 میلی‌متر (قابل تنظیم برای بهینه‌سازی آبگیری).

توری‌ها:

جنس: پلی‌یورتان ضدسایش یا فولاد ضدزنگ (Stainless Steel).

اندازه منافذ: از 100 میکرون تا 10 میلی‌متر (بسته به نیاز دانه‌بندی).

ضخامت توری: 5 تا 10 میلی‌متر.

سیستم تعویض: طراحی ماژولار برای تعویض سریع و آسان.

ساختار بدنه:

جنس بدنه: فولاد کربنی (ST37 یا ST52) با ضخامت 8 تا 15 میلی‌متر.

شفت: فولاد آلیاژی (مثل CK45) با قطر 50 تا 100 میلی‌متر.

پوشش: رنگ اپوکسی یا گالوانیزه برای مقاومت در برابر زنگ‌زدگی.

سیستم آبگیری:

زاویه شیب: بین 5 تا 15 درجه (برای هدایت بهتر آب و مواد).

رطوبت خروجی: کاهش رطوبت به 10-15٪ (بسته به نوع مواد و تنظیمات).

وزن دستگاه:

بین 2 تا 8 تن (بسته به ابعاد و ظرفیت).

سیستم روانکاری:

استفاده از گریس یا روغن صنعتی برای بلبرینگ‌ها و قطعات متحرک.

بلبرینگ‌ها معمولاً از نوع ضدآب و مقاوم در برابر بار سنگین (مثل SKF یا FAG).

مصرف انرژی:

بسته به مدل، بین 10 تا 30 کیلووات ساعت.

عملکرد:

سرند خشک‌کن با ایجاد ارتعاش خطی یا دایره‌ای (بسته به طراحی)، مواد مرطوب را روی توری حرکت می‌دهد. آب از طریق منافذ توری جدا شده و به مخزن زیرین هدایت می‌شود، در حالی که مواد خشک‌شده به سمت خروجی منتقل می‌شوند.

نمونه مدل‌های رایج:

سرند خشک‌کن تک‌طبقه: مناسب برای آبگیری ساده با ظرفیت متوسط (مثل 80 تن در ساعت).

سرند دوطبقه: برای جداسازی ریزدانه‌ها و دانه‌بندی دقیق‌تر (مثل ماسه 0-6 و 6-12 میلی‌متر).

نکات فنی اضافی:

تنظیمات: امکان تنظیم زاویه، فرکانس و دامنه ارتعاش برای تطابق با نوع مواد (مثلاً ماسه سیلیسی یا سنگ‌آهن).

نگهداری: نیاز به بازرسی دوره‌ای توری‌ها (هر 6 ماه) و روانکاری بلبرینگ‌ها (هر 1000 ساعت کارکرد).

شرایط محیطی: طراحی شده برای کار در دمای 0 تا 50 درجه سانتی‌گراد و رطوبت بالا.

جزئیات موتور ویبره

موتور ویبره (Vibrator Motor) یکی از اجزای کلیدی سرند خشک‌کن است که وظیفه ایجاد ارتعاش برای حرکت مواد و جداسازی آب را بر عهده دارد. در ادامه جزئیات فنی موتور ویبره را با تمرکز بر کاربرد آن در سرند خشک‌کن توضیح می‌دهم:

مشخصات فنی موتور ویبره:

نوع موتور:

الکتریکی (Electromagnetic): رایج‌ترین نوع در سرندهای خشک‌کن، که با برق تک‌فاز یا سه‌فاز کار می‌کند.

هیدرولیکی یا پنوماتیکی: در موارد خاص و صنعتی سنگین استفاده می‌شود (کمتر رایج).

قدرت (Power):

معمولاً بین 7.5 تا 22 کیلووات (10 تا 30 اسب بخار).

برای سرندهای کوچک‌تر (ظرفیت 50-80 تن در ساعت): 7.5 تا 11 کیلووات.

برای سرندهای بزرگ‌تر (150-250 تن در ساعت): 15 تا 22 کیلووات.

ولتاژ و فرکانس:

ولتاژ: 220 ولت (تک‌فاز) یا 380/400 ولت (سه‌فاز)، بسته به استاندارد منطقه.

فرکانس ورودی: 50 یا 60 هرتز (در ایران معمولاً 50 هرتز).

سرعت چرخش (RPM):

بین 700 تا 1500 دور در دقیقه.

سرعت متداول: 1000 دور در دقیقه برای تعادل بین قدرت ارتعاش و مصرف انرژی.

نیروی ارتعاش (Centrifugal Force):

از 10,000 تا 100,000 نیوتن (بسته به اندازه سرند و وزن مواد).

قابل تنظیم با تغییر وزنه‌های نامتعادل (Eccentric Weights) روی شفت موتور.

نوع ارتعاش:

خطی (Linear): برای حرکت مستقیم مواد روی سرند (رایج‌تر در خشک‌کن‌ها).

دایره‌ای (Circular): برای دانه‌بندی دقیق‌تر در برخی مدل‌ها.

دامنه ارتعاش: 3 تا 8 میلی‌متر (قابل تنظیم).

جنس و ساختار:

بدنه: چدن یا فولاد ریخته‌گری با مقاومت بالا در برابر لرزش و رطوبت.

شفت: فولاد آلیاژی (مثل CK45) با پوشش ضدسایش.

بلبرینگ: معمولاً از نوع سنگین و ضدآب (مانند SKF یا FAG) برای تحمل بار دینامیکی.

درجه حفاظت (IP Rating):

حداقل IP55 (مقاوم در برابر گردوغبار و پاشش آب).

در محیط‌های مرطوب و معدنی: IP65 یا IP66.

وزن:

بین 50 تا 200 کیلوگرم، بسته به قدرت و اندازه (هر موتور، چون معمولاً دو موتور در سرند استفاده می‌شود).

سیستم خنک‌کننده:

معمولاً هواخنک (Air-Cooled) با پره‌های طراحی‌شده روی بدنه.

در مدل‌های سنگین‌تر ممکن است از روغن یا سیستم خنک‌کننده اضافی استفاده شود.

روانکاری:

استفاده از گریس یا روغن صنعتی (مانند گریس لیتیومی) برای بلبرینگ‌ها.

دوره روانکاری: هر 500 تا 1000 ساعت کارکرد.

عملکرد در سرند خشک‌کن:

موتور ویبره با چرخش شفت و وزنه‌های نامتعادل، ارتعاش مکانیکی ایجاد می‌کند. این ارتعاش به بدنه سرند منتقل شده و باعث می‌شود:

مواد روی توری به‌صورت یکنواخت پخش شوند.

آب از منافذ توری جدا شده و به زیر دستگاه هدایت شود.

ذرات ریز و درشت تفکیک شوند.

تنظیمات و کنترل:

وزنه‌های قابل تنظیم: با تغییر موقعیت یا جرم وزنه‌ها، شدت و نوع ارتعاش (خطی یا دایره‌ای) تنظیم می‌شود.

کنترل فرکانس: در مدل‌های پیشرفته‌تر با اینورتر (VFD) امکان تغییر سرعت و فرکانس وجود دارد.

زاویه نصب: معمولاً موتورها با زاویه 30 تا 45 درجه نسبت به سطح افقی نصب می‌شوند تا جهت ارتعاش بهینه شود.

برندهای رایج:

Italvibras (ایتالیا): کیفیت بالا و دوام زیاد.

Vibco (آمریکا): مناسب برای کاربردهای سنگین.

OMS یا Kem-P (ترکیه): گزینه‌های اقتصادی و رایج در ایران.

ایران ویبره: تولیدات داخلی با قیمت مناسب.

نکات نگهداری:

بازرسی دوره‌ای: بررسی بلبرینگ‌ها و شفت هر 6 ماه یک‌بار.

تنظیم وزنه‌ها: برای جلوگیری از ارتعاش نامتعادل و آسیب به ساختار.

محافظت: استفاده از کاور در برابر رطوبت و گردوغبار.

جزئیات برندهای موتور

1. Italvibras (ایتال ویبراس) - ایتالیا

تاریخچه: شرکتی با بیش از 60 سال سابقه، تأسیس‌شده در سال 1959، یکی از پیشگامان تولید موتور ویبره در جهان.

ویژگی‌ها:

کیفیت ساخت بسیار بالا و طراحی مقاوم برای شرایط سخت صنعتی.

راندمان بالا و مصرف انرژی بهینه.

دامنه نیروی گریز از مرکز: 20 تا 26,000 کیلوگرم.

دور موتور: 750، 1000، 1500 و 3000 RPM.

درجه حفاظت: IP66 (مقاوم در برابر گردوغبار و آب).

کاربرد: مناسب برای سرندهای سنگین، فیدرها و محیط‌های مرطوب مثل خطوط شستشوی شن و ماسه.

مزایا: طول عمر بالا، گارانتی بین‌المللی، استاندارد CE اروپا.

معایب: قیمت بالا و هزینه تعمیرات گران به دلیل وارداتی بودن.

2. OLI (اولی) - ایتالیا

تاریخچه: از سال 1961 فعالیت خود را آغاز کرده و یکی از بزرگ‌ترین تولیدکنندگان موتور ویبره در اروپا است.

ویژگی‌ها:

قدرت: 0.1 تا 20 کیلووات.

نیروی ارتعاش: تا 22,000 کیلوگرم.

جنس بدنه: چدن یا آلومینیوم با پوشش ضدخوردگی.

قابلیت تنظیم وزنه‌ها برای تغییر شدت ارتعاش.

کاربرد: سرند خشک‌کن، سیلوها، کانوایرها و صنایع معدنی.

مزایا: تنوع مدل (سری MVE برای کارهای سنگین)، خدمات پس از فروش خوب در برخی کشورها.

معایب: قیمت نسبتاً بالا و دسترسی محدود به قطعات یدکی در ایران.

3. Kem-P (کمپ) - ترکیه

تاریخچه: از سال 2000 وارد تولید تجهیزات ارتعاشی شده و در خاورمیانه شناخته‌شده است.

ویژگی‌ها:

قدرت: 0.5 تا 15 کیلووات.

نیروی گریز از مرکز: تا 15,000 کیلوگرم.

دور موتور: 1000، 1500 و 3000 RPM.

جنس: بدنه چدنی یا آلومینیومی.

کاربرد: سرندهای سبک و متوسط، خشک‌کن‌های شن و ماسه و هاپرها.

مزایا: قیمت اقتصادی‌تر نسبت به برندهای ایتالیایی، کیفیت قابل قبول.

معایب: دوام کمتر در مقایسه با Italvibras، خدمات پس از فروش محدود در ایران.

4. Pilsa Motor (پیلسا موتور) - ایران

تاریخچه: با نام سابق پارسیان موتور از سال 1385 فعالیت خود را آغاز کرده و برند مطرح ایرانی در این حوزه است.

ویژگی‌ها:

قدرت: 0.2 تا 15 کیلووات.

نیروی گریز از مرکز: 30 تا 5000 کیلوگرم (بسته به مدل).

دور موتور: 1000، 1500 و 3000 RPM.

جنس بدنه: چدن با کیفیت بالا.

کاربرد: سرند خشک‌کن، میز ویبره، صنایع بتن و کشاورزی.

مزایا: قیمت مناسب، دسترسی آسان به قطعات یدکی، گارانتی واقعی و خدمات پس از فروش سریع.

معایب: در مقایسه با برندهای اروپایی، تکنولوژی ساده‌تر و دوام کمی کمتر در شرایط بسیار سخت.

5. AVIBRO (آویبرو) - ترکیه

تاریخچه: برندی با بیش از 20 سال سابقه در تولید ویبراتورهای صنعتی.

ویژگی‌ها:

قدرت: 0.3 تا 10 کیلووات.

نیروی ارتعاش: تا 10,000 کیلوگرم.

درجه حفاظت: IP55 یا IP65.

کاربرد: سرندهای صنعتی، فیدرها و خطوط تولید سبک.

مزایا: قیمت رقابتی، کیفیت قابل قبول برای کاربردهای متوسط.

معایب: تنوع کمتر مدل‌ها و عدم رقابت با برندهای برتر در پروژه‌های سنگین.

6. Tools (تولز) - چین

تاریخچه: برندی اقتصادی که در سال‌های اخیر در بازارهای جهانی و ایران حضور پیدا کرده است.

ویژگی‌ها:

قدرت: 0.1 تا 5 کیلووات.

نیروی گریز از مرکز: تا 5000 کیلوگرم.

دور موتور: 1500 و 3000 RPM.

کاربرد: سرندهای کوچک، خشک‌کن‌های سبک و کاربردهای کم‌حجم.

مزایا: قیمت بسیار پایین، مناسب برای پروژه‌های کوچک.

معایب: کیفیت پایین‌تر، طول عمر کوتاه، عدم استانداردهای جهانی در برخی مدل‌ها.

مقایسه کلی:

کیفیت و دوام: Italvibras و OLI در صدر قرار دارند، اما Pilsa Motor برای کاربردهای داخلی گزینه‌ای رقابتی است.

قیمت: Tools و Kem-P اقتصادی‌تر هستند، در حالی که برندهای ایتالیایی گران‌ترند.

خدمات پس از فروش: Pilsa Motor به دلیل تولید داخلی برتری دارد؛ برندهای خارجی معمولاً خدمات محدودی در ایران ارائه می‌دهند.

کاربرد در سرند خشک‌کن: برای سرندهای سنگین (مثل فرآوری سنگ‌آهن)، Italvibras یا OLI مناسب‌ترند. برای شن و ماسه و پروژه‌های متوسط، Pilsa و Kem-P کافی هستند.

جزئیات فنی Italvibras

برند Italvibras (ایتال ویبراس) یکی از معتبرترین تولیدکنندگان موتور ویبره در جهان است و محصولاتش به دلیل کیفیت بالا، دوام و تنوع در صنایع سنگین مثل سرند خشک‌کن، فیدرها و تجهیزات معدنی بسیار مورد استفاده قرار می‌گیرند.

مشخصات کلی Italvibras

کشور سازنده: ایتالیا

استانداردها: مطابق با CE، ATEX (برای محیط‌های قابل اشتعال)، IECEx و UL.

کاربرد: سرندهای صنعتی، خشک‌کن‌ها، فیدرها، کانوایرها، و تجهیزات فرآوری مواد معدنی.

گارانتی: معمولاً 1 تا 2 سال (بسته به فروشنده).

سری‌های اصلی Italvibras

Italvibras چندین سری موتور ویبره دارد که هر کدام برای کاربرد خاصی طراحی شده‌اند. در اینجا به سری‌های متداول و مرتبط با سرند خشک‌کن اشاره می‌کنم:

1. سری MVSI (پرکاربردترین سری)

توضیح: سری استاندارد و همه‌کاره برای کاربردهای صنعتی سنگین.

مشخصات فنی:

قدرت: 0.03 تا 19 کیلووات.

نیروی گریز از مرکز: 20 تا 26,000 کیلوگرم (قابل تنظیم با وزنه‌ها).

دور موتور: 750، 1000، 1500 و 3000 دور در دقیقه (RPM).

ولتاژ: 220/380 ولت (سه‌فاز) یا 230 ولت (تک‌فاز) - قابل سفارشی‌سازی.

فرکانس: 50 یا 60 هرتز.

جنس بدنه: چدن با پوشش رنگ اپوکسی ضدخوردگی.

وزن: 4.5 تا 350 کیلوگرم (بسته به مدل).

درجه حفاظت: IP66 (کاملاً مقاوم در برابر گردوغبار و پاشش آب شدید).

دمای کاری: -20 تا +40 درجه سانتی‌گراد (مدل‌های خاص تا +70 درجه).

ویژگی‌ها:

وزنه‌های قابل تنظیم برای تغییر شدت و جهت ارتعاش (خطی یا دایره‌ای).

بلبرینگ‌های سنگین SKF یا مشابه با روانکاری دائمی.

کاربرد در سرند خشک‌کن: مناسب برای ظرفیت‌های متوسط تا بالا (80 تا 250 تن در ساعت)، به‌ویژه در خطوط شن و ماسه و سنگ‌آهن.

2. سری MVE (اقتصادی‌تر)

توضیح: نسخه‌ای مشابه MVSI اما با طراحی ساده‌تر و قیمت مناسب‌تر.

مشخصات فنی:

قدرت: 0.03 تا 10 کیلووات.

نیروی گریز از مرکز: 20 تا 17,000 کیلوگرم.

دور موتور: 1000، 1500 و 3000 RPM.

ولتاژ: 230/400 ولت (سه‌فاز).

جنس بدنه: چدن یا آلومینیوم (بسته به مدل).

وزن: 4 تا 150 کیلوگرم.

درجه حفاظت: IP66.

ویژگی‌ها:

طراحی جمع‌وجور و نصب آسان.

مناسب برای سرندهای سبک‌تر یا کاربردهای با ارتعاش کمتر.

کاربرد در سرند خشک‌کن: ایده‌آل برای ظرفیت‌های پایین‌تر (50 تا 100 تن در ساعت) یا پروژه‌های کوچک‌تر.

3. سری MVSS (فولاد ضدزنگ)

توضیح: برای محیط‌های مرطوب یا خورنده طراحی شده است.

مشخصات فنی:

قدرت: 0.1 تا 5 کیلووات.

نیروی گریز از مرکز: 200 تا 5,600 کیلوگرم.

دور موتور: 1500 و 3000 RPM.

جنس بدنه: فولاد ضدزنگ (Stainless Steel AISI 316).

وزن: 10 تا 80 کیلوگرم.

ویژگی‌ها:

مقاومت بالا در برابر رطوبت و مواد شیمیایی.

مناسب برای محیط‌های با رطوبت دائمی.

کاربرد در سرند خشک‌کن: در مواردی که سرند با آب شور یا مواد شیمیایی کار می‌کند (مثل فرآوری نمک یا مواد خاص).

4. سری CDX (ضدانفجار)

توضیح: برای محیط‌های قابل اشتعال یا خطرناک.

مشخصات فنی:

قدرت: 0.1 تا 5 کیلووات.

نیروی گریز از مرکز: 200 تا 5,000 کیلوگرم.

دور موتور: 1000 و 1500 RPM.

درجه حفاظت: IP66 + استاندارد ATEX Zone 21/22.

ویژگی‌ها: طراحی ایمن برای جلوگیری از جرقه و انفجار.

کاربرد در سرند خشک‌کن: در معادن خاص مثل زغال‌سنگ یا مواد قابل اشتعال.

جزئیات فنی کلیدی

بلبرینگ‌ها:

از نوع سنگین و مقاوم (مثل SKF C3 یا C4).

روانکاری دائمی با گریس مخصوص یا امکان روانکاری دستی (هر 1000 تا 2000 ساعت).

وزنه‌های گریز از مرکز:

قابل تنظیم در دو طرف شفت (Eccentric Weights).

تنظیم دستی یا خودکار (در مدل‌های پیشرفته).

سیستم خنک‌کننده:

هواخنک با پره‌های روی بدنه.

در مدل‌های سنگین‌تر، امکان استفاده از روغن خنک‌کننده.

اتصالات الکتریکی:

جعبه ترمینال ضدآب با ورودی کابل مقاوم.

امکان اتصال به اینورتر (VFD) برای کنترل سرعت.

عمر مفید:

بیش از 20,000 ساعت کارکرد در شرایط استاندارد.

با نگهداری مناسب (روانکاری و بازرسی) تا 10 سال دوام دارد.

کاربرد عملی در سرند خشک‌کن

مدل پیشنهادی: MVSI 10/1110-S02 (مثال متداول):

قدرت: 1.1 کیلووات.

نیروی گریز از مرکز: 1110 کیلوگرم.

دور موتور: 1000 RPM.

مناسب برای سرند با ظرفیت 80-120 تن در ساعت.

نصب: معمولاً دو موتور MVSI به‌صورت متقارن در طرفین سرند نصب می‌شوند تا ارتعاش یکنواخت ایجاد کنند.

تنظیم: زاویه نصب بین 30 تا 45 درجه و تنظیم وزنه‌ها برای بهینه‌سازی آبگیری و دانه‌بندی.

مزایا و معایب

مزایا:

دوام و قابلیت اطمینان بالا.

تنوع مدل برای هر نوع کاربرد.

استانداردهای جهانی و سازگاری با محیط‌های سخت.

معایب:

قیمت بالا (بین 500 تا 3000 یورو بسته به مدل).

مبتکرصنعت تهران،تولید دستگاه های شن ماسه و خردایش سنگ وکارخانه آسفالت در تهران
