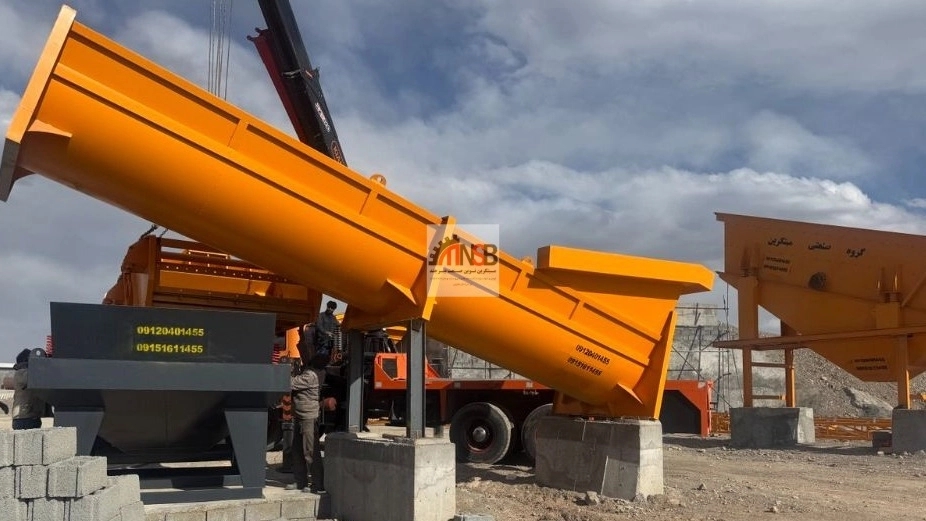

دستگاه ماسه شوی

دستگاه ماسه‌شوی یک تجهیزات صنعتی است که در معادن و کارخانجات تولید شن و ماسه برای شست‌وشو و پاک‌سازی ماسه و سایر مواد معدنی از ناخالصی‌هایی مثل گل، لای و ذرات ریز استفاده می‌شود. هدف اصلی این دستگاه، بهبود کیفیت مواد نهایی برای استفاده در صنایع مختلف مانند بتن‌سازی، آسفالت و ساخت‌وساز است.

نحوه کار دستگاه ماسه‌شوی:

مواد معدنی به همراه آب وارد حوضچه دستگاه می‌شوند. در داخل دستگاه، معمولاً از یک مکانیزم حلزونی (مارپیچ) یا دورانی استفاده می‌شود که با چرخش، مواد را به سمت بالا هدایت می‌کند. در این فرآیند، ناخالصی‌ها جدا شده و آب اضافی همراه با گل و لای از طریق کانال یا دریچه خارج می‌شود. در نهایت، ماسه تمیز و شسته‌شده از خروجی دستگاه خارج می‌گردد.

انواع دستگاه ماسه‌شوی:

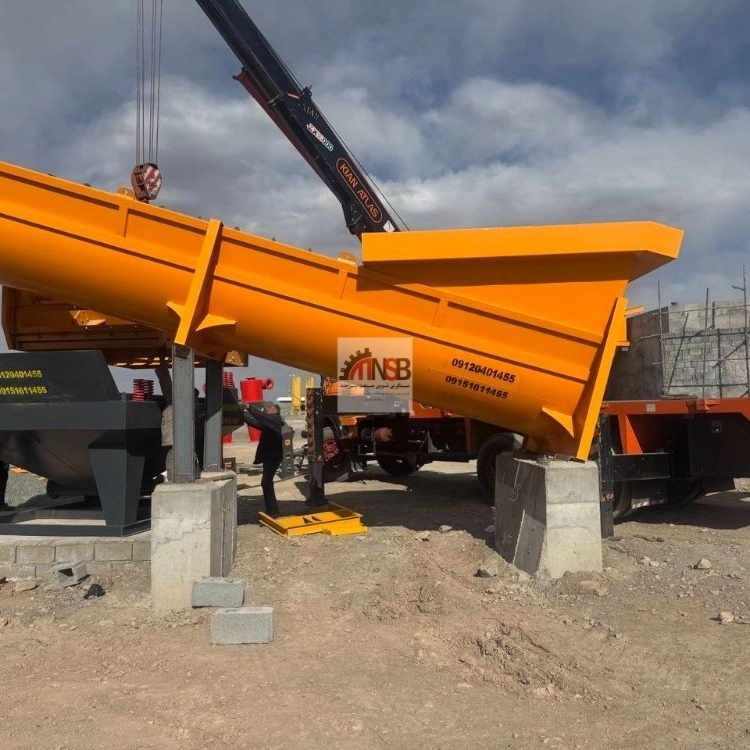

ماسه‌شوی حلزونی (Spiral Sand Washer):

دارای پره‌های مارپیچ است که مواد را در حوضچه آب شست‌وشو می‌دهد.

برای شستن ماسه‌های ریزدانه (تا 6 میلی‌متر) مناسب است و با تنظیمات خاص می‌تواند مواد درشت‌تر (تا 30 میلی‌متر) را نیز تمیز کند.

مصرف آب نسبتاً بالایی دارد.

ماسه‌شوی دورانی (Rotary Sand Washer):

با حرکت چرخشی کار می‌کند و اغلب برای مواد با اندازه‌های متنوع استفاده می‌شود.

کارایی بالایی در جداسازی ذرات دارد.

ماسه‌شوی پاکتی (Bucket Wheel Sand Washer):

از چرخ و باکت‌ها برای جمع‌آوری و شستن ماسه استفاده می‌کند.

رطوبت کمتری در محصول نهایی باقی می‌گذارد و برای مواقعی که ماسه خشک‌تر نیاز است، مناسب‌تر است.

مزایا:

تولید ماسه استاندارد، یکنواخت و با کیفیت بالا.

جداسازی موثر ریزدانه‌ها و ناخالصی‌ها.

مصرف بهینه آب و انرژی در مدل‌های پیشرفته.

ساختار ساده و نگهداری آسان در برخی مدل‌ها.

کاربردها:

شست‌وشوی ماسه طبیعی یا شکسته در معادن.

آماده‌سازی مواد برای تولید بتن، آسفالت یا ملات.

استفاده در پروژه‌های عمرانی و ساختمانی که به مصالح تمیز نیاز دارند.

جزئیات فنی مدل‌های رایج دستگاه ماسه‌شوی

1. ماسه‌شوی حلزونی (Spiral Sand Washer):

ظرفیت: 20 تا 200 تن در ساعت (بسته به مدل و اندازه).

اندازه ذرات قابل شست‌وشو: معمولاً تا 6 میلی‌متر (با تنظیمات خاص تا 30 میلی‌متر).

طول حلزون: 4 تا 9 متر (استاندارد: 6 یا 7.5 متر).

عرض حوضچه: 60 تا 120 سانتی‌متر.

قدرت موتور: 5.5 تا 15 کیلووات (بسته به ظرفیت).

مصرف آب: 40 تا 300 لیتر در دقیقه (بسته به مدل).

وزن: 2.5 تا 10 تن (بسته به ابعاد).

ویژگی‌ها:

ساختار ساده با یک یا دو حلزون.

مناسب برای شست‌وشوی ماسه‌های ریزدانه و جداسازی گل و لای.

شیب حوضچه برای هدایت بهتر مواد.

2. ماسه‌شوی دورانی (Rotary Sand Washer):
ظرفیت: 30 تا 150 تن در ساعت.

اندازه ذرات قابل شست‌وشو: 0 تا 40 میلی‌متر.

قطر درام: 1 تا 2 متر.

طول درام: 2 تا 4 متر.

قدرت موتور: 7.5 تا 22 کیلووات.

مصرف آب: 50 تا 200 لیتر در دقیقه.

وزن: 3 تا 8 تن.

ویژگی‌ها:
مکانیزم چرخشی برای شست‌وشوی بهتر مواد درشت‌تر.

مناسب برای موادی با تنوع اندازه بیشتر.

بازدهی بالا در جداسازی ذرات سنگین.
3. ماسه‌شوی پاکتی (Bucket Wheel Sand Washer):
ظرفیت: 50 تا 250 تن در ساعت.

اندازه ذرات قابل شست‌وشو: 0 تا 10 میلی‌متر.

قطر چرخ: 2 تا 3.5 متر.

تعداد باکت‌ها: 12 تا 24 عدد.

قدرت موتور: 5.5 تا 11 کیلووات.

مصرف آب: 20 تا 100 لیتر در دقیقه (کمتر از مدل‌های دیگر).

وزن: 4 تا 12 تن.

ویژگی‌ها:
استفاده از چرخ و باکت برای جمع‌آوری ماسه.

رطوبت کمتر در محصول نهایی (مناسب برای ماسه خشک‌تر).

مصرف آب و انرژی بهینه‌تر.
نکات مشترک و متغیر:
جنس بدنه: معمولاً از فولاد ضدسایش (منگنزدار) برای مقاومت در برابر فرسایش.

سرعت چرخش: در مدل‌های حلزونی و دورانی بین 15 تا 30 دور در دقیقه.

ابعاد کلی: بسته به سفارش مشتری قابل تنظیم است (استاندارد یا سفارشی).

کاربرد خاص: هر مدل برای نوع خاصی از ماسه (ریزدانه، درشت‌دانه یا ترکیبی) بهینه شده است.
انتخاب مدل:
اگر هدف شست‌وشوی ماسه ریز و حذف گل و لای باشد، حلزونی مناسب‌تر است.

برای مواد درشت‌تر و تنوع اندازه، دورانی گزینه بهتری است.

اگر نیاز به ماسه با رطوبت کم و مصرف آب پایین دارید، پاکتی توصیه می‌شود.

مقایسه مصرف انرژی

برای مقایسه مصرف انرژی مدل‌های مختلف دستگاه ماسه‌شوی (حلزونی، دورانی و پاکتی)، باید به عوامل کلیدی مانند قدرت موتور، ظرفیت تولید، مدت زمان کارکرد و طراحی مکانیزم هر دستگاه توجه کنیم.

1. ماسه‌شوی حلزونی (Spiral Sand Washer):

قدرت موتور: 5.5 تا 15 کیلووات (بسته به ظرفیت: 20 تا 200 تن در ساعت).

مصرف انرژی در ساعت:

برای ظرفیت متوسط (100 تن در ساعت): حدود 10 کیلووات‌ساعت.

عوامل تأثیرگذار:

مکانیزم ساده‌تر (حرکت مارپیچ) انرژی کمتری نسبت به سیستم‌های پیچیده‌تر مصرف می‌کند.

نیاز به پمپ آب جداگانه برای تأمین آب زیاد (40 تا 300 لیتر در دقیقه) که مصرف انرژی اضافی (حدود 2-5 کیلووات) به همراه دارد.

بازدهی انرژی: متوسط؛ انرژی بیشتر صرف جابجایی مواد و شست‌وشو می‌شود، اما به دلیل مصرف بالای آب، هزینه جانبی پمپاژ قابل توجه است.

2. ماسه‌شوی دورانی (Rotary Sand Washer):

قدرت موتور: 7.5 تا 22 کیلووات (بسته به ظرفیت: 30 تا 150 تن در ساعت).

مصرف انرژی در ساعت:

برای ظرفیت متوسط (100 تن در ساعت): حدود 15 کیلووات‌ساعت.

عوامل تأثیرگذار:

مکانیزم چرخشی درام انرژی بیشتری نسبت به حلزونی نیاز دارد، زیرا کل درام باید بچرخد.

مصرف آب کمتر (50 تا 200 لیتر در دقیقه) نسبت به حلزونی، که نیاز به پمپ با توان کمتر (حدود 1-3 کیلووات) دارد.

بازدهی انرژی: متوسط رو به پایین؛ مصرف انرژی بالاتر به دلیل حرکت مداوم درام، اما بهینه‌تر در مصرف آب.

3. ماسه‌شوی پاکتی (Bucket Wheel Sand Washer):

قدرت موتور: 5.5 تا 11 کیلووات (بسته به ظرفیت: 50 تا 250 تن در ساعت).

مصرف انرژی در ساعت:

برای ظرفیت متوسط (100 تن در ساعت): حدود 7-8 کیلووات‌ساعت.

عوامل تأثیرگذار:

مکانیزم چرخ و باکت انرژی کمتری نسبت به درام دورانی مصرف می‌کند، زیرا حرکت متناوب و هدفمند است.

مصرف آب بسیار پایین (20 تا 100 لیتر در دقیقه)، که نیاز به پمپ با توان کم (حدود 1-2 کیلووات) دارد.

بازدهی انرژی: بالا؛ طراحی بهینه و مصرف آب کمتر، هزینه کلی انرژی را کاهش می‌دهد.

تحلیل و نتیجه‌گیری:

ماسه‌شوی پاکتی:

کمترین مصرف انرژی را دارد (8-10 کیلووات‌ساعت برای 100 تن).

به دلیل مصرف آب پایین و طراحی بهینه، از نظر هزینه‌های عملیاتی بهترین انتخاب است.

مناسب برای پروژه‌هایی که صرفه‌جویی در انرژی و آب اولویت دارد.

ماسه‌شوی حلزونی:

مصرف انرژی متوسطی دارد (13-15 کیلووات‌ساعت).

نیاز به پمپ آب قوی‌تر هزینه اضافی ایجاد می‌کند، اما برای شست‌وشوی ماسه ریز و گل‌دار مقرون‌به‌صرفه است.

ماسه‌شوی دورانی:

بیشترین مصرف انرژی را دارد (17-18 کیلووات‌ساعت).

مناسب برای مواد درشت‌تر، اما از نظر انرژی بهینه نیست و بیشتر در مواردی استفاده می‌شود که کیفیت شست‌وشو اولویت داشته باشد.

پیشنهاد:

اگر هدف حداقل مصرف انرژی باشد: ماسه‌شوی پاکتی.

اگر کیفیت شست‌وشو و هزینه اولیه پایین مهم است: ماسه‌شوی حلزونی.

اگر شست‌وشوی مواد درشت‌تر و متنوع مدنظر است: ماسه‌شوی دورانی.

در نهایت، انتخاب بستگی به نوع ماده، بودجه و اولویت‌های شما (انرژی، آب یا کیفیت محصول) دارد.

جزئیات بازدهی انرژی

بازدهی انرژی در اینجا به نسبت انرژی مفید (انرژی صرف‌شده برای شست‌وشو و تولید ماسه تمیز) به کل انرژی مصرفی (شامل موتور، پمپ آب و سایر اجزا) اشاره دارد. این بازدهی تحت تأثیر عواملی مثل طراحی مکانیزم، نوع ماده ورودی، مصرف آب و تلفات انرژی است.

1. ماسه‌شوی حلزونی (Spiral Sand Washer):

بازدهی انرژی: متوسط (حدود 65-75%).

جزئیات:

انرژی مفید: حدود 70% از انرژی موتور صرف چرخش حلزون و جابجایی مواد می‌شود. این مکانیزم ساده است و تلفات اصطکاکی کمی دارد.

تلفات انرژی:

20-25% به دلیل اصطکاک در گیربکس و شفت حلزون.

5-10% به دلیل نیاز به پمپ آب با توان بالا (3-5 کیلووات) برای تأمین 40-300 لیتر در دقیقه آب.

مصرف کل: برای ظرفیت 100 تن در ساعت، حدود 13-15 کیلووات‌ساعت (10 کیلووات موتور + 3-5 کیلووات پمپ).

بهره‌وری در مواد: بازدهی بالا برای ماسه ریز (0-6 میلی‌متر) و گل‌دار، اما مصرف آب زیاد باعث کاهش بازدهی کلی انرژی می‌شود.

مزایا: طراحی ساده و کم‌هزینه، تلفات مکانیکی پایین.

معایب: وابستگی زیاد به پمپ آب، که بخشی از انرژی را هدر می‌دهد.

2. ماسه‌شوی دورانی (Rotary Sand Washer):

بازدهی انرژی: متوسط رو به پایین (حدود 55-65%).

جزئیات:

انرژی مفید: حدود 60% صرف چرخش درام و شست‌وشوی مواد می‌شود. این مدل برای مواد درشت‌تر (تا 40 میلی‌متر) طراحی شده و نیاز به نیروی بیشتری دارد.

تلفات انرژی:

25-30% به دلیل اصطکاک در درام و سیستم انتقال قدرت (گیربکس و تسمه).

5-10% برای پمپ آب (2-3 کیلووات) جهت تأمین 50-200 لیتر در دقیقه.

مصرف کل: برای ظرفیت 100 تن در ساعت، حدود 17-18 کیلووات‌ساعت (15 کیلووات موتور + 2-3 کیلووات پمپ).

بهره‌وری در مواد: کیفیت شست‌وشو بالا، اما انرژی زیادی صرف چرخش مداوم درام می‌شود که برای مواد ریز بهینه نیست.

مزایا: مناسب برای مواد متنوع و درشت، کیفیت شست‌وشوی خوب.

معایب: تلفات مکانیکی بالا و بازدهی انرژی پایین‌تر به دلیل حرکت مداوم درام.

3. ماسه‌شوی پاکتی (Bucket Wheel Sand Washer):

بازدهی انرژی: بالا (حدود 80-90%).

جزئیات:

انرژی مفید: حدود 85% از انرژی صرف چرخش چرخ و جمع‌آوری ماسه توسط باکت‌ها می‌شود. حرکت متناوب و هدفمند این مدل، تلفات را کاهش می‌دهد.

تلفات انرژی:

10-15% به دلیل اصطکاک در چرخ و سیستم انتقال (گیربکس یا زنجیر).

2-5% برای پمپ آب کم‌توان (1-2 کیلووات) جهت تأمین 20-100 لیتر در دقیقه.

مصرف کل: برای ظرفیت 100 تن در ساعت، حدود 8-10 کیلووات‌ساعت (7-8 کیلووات موتور + 1-2 کیلووات پمپ).

بهره‌وری در مواد: عالی برای ماسه ریز تا متوسط (0-10 میلی‌متر) با رطوبت کم، مصرف آب بهینه انرژی جانبی را کاهش می‌دهد.

مزایا: مصرف آب و انرژی پایین، طراحی بهینه، تلفات مکانیکی کم.

معایب: برای مواد خیلی درشت (بیش از 10 میلی‌متر) کارایی کمتری دارد.

عوامل مؤثر بر بازدهی انرژی:

طراحی مکانیزم:

پاکتی به دلیل حرکت متناوب و هدفمند، کمترین تلفات را دارد.

دورانی به دلیل چرخش مداوم درام، بیشترین تلفات مکانیکی را دارد.

حلزونی تعادلی بین سادگی و کارایی ارائه می‌دهد.

مصرف آب:

حلزونی به آب زیادی نیاز دارد که پمپاژ آن انرژی اضافی مصرف می‌کند.

پاکتی با مصرف آب کم، نیاز به پمپ ضعیف‌تری دارد و انرژی کمتری هدر می‌دهد.

نوع ماده ورودی:

ماسه ریز و گل‌دار در حلزونی و پاکتی بهتر شسته می‌شود.

مواد درشت‌تر در دورانی کارایی بهتری دارند، اما انرژی بیشتری مصرف می‌کنند.

نتیجه‌گیری:

بالاترین بازدهی انرژی: ماسه‌شوی پاکتی (80-90%) به دلیل مصرف کم انرژی و آب، و طراحی بهینه.

بازدهی متوسط: ماسه‌شوی حلزونی (65-75%) که برای ماسه ریز مناسب است، اما به آب و پمپ وابسته است.

پایین‌ترین بازدهی: ماسه‌شوی دورانی (55-65%) که انرژی بیشتری مصرف می‌کند و برای مواد درشت‌تر بهینه است.

جزئیات مصرف آب

مصرف آب یکی از عوامل کلیدی در عملکرد دستگاه‌های ماسه‌شوی است، زیرا مستقیماً بر هزینه‌های عملیاتی، بازدهی انرژی و کیفیت محصول نهایی تأثیر می‌گذارد

1. ماسه‌شوی حلزونی (Spiral Sand Washer):

مصرف آب: 40 تا 300 لیتر در دقیقه.

جزئیات:

ظرفیت متوسط (100 تن در ساعت): حدود 150-200 لیتر در دقیقه (معادل 9-12 مترمکعب در ساعت).

عوامل تعیین‌کننده:

نیاز به حجم بالای آب برای شست‌وشوی ماسه ریز (0-6 میلی‌متر) و جداسازی گل و لای.

شیب حوضچه و سرعت چرخش حلزون، جریان آب را برای حمل ناخالصی‌ها ضروری می‌کند.

تغییرات مصرف:

برای مواد گل‌دار یا چسبنده (مانند خاک رس): تا 300 لیتر در دقیقه.

برای ماسه تمیزتر: ممکن است به 40-80 لیتر در دقیقه کاهش یابد.

مزایا: شست‌وشوی کامل مواد ریز و گل‌دار.

معایب: بالاترین مصرف آب در بین مدل‌ها، نیاز به پمپ قوی و سیستم بازیافت آب در صورت محدودیت منابع.

2. ماسه‌شوی دورانی (Rotary Sand Washer):

مصرف آب: 50 تا 200 لیتر در دقیقه.

جزئیات:

ظرفیت متوسط (100 تن در ساعت): حدود 100-150 لیتر در دقیقه (معادل 6-9 مترمکعب در ساعت).

عوامل تعیین‌کننده:

درام چرخان با سوراخ‌های خروجی، آب را برای شست‌وشو و جداسازی ذرات (0-40 میلی‌متر) استفاده می‌کند.

آب به صورت مداوم وارد درام می‌شود و ناخالصی‌ها را از طریق جریان خارج می‌کند.

تغییرات مصرف:

برای مواد درشت‌تر و کم‌گل: 50-80 لیتر در دقیقه.

برای مواد ریز و چسبنده: تا 150-200 لیتر در دقیقه.

مزایا: مصرف آب متعادل‌تر نسبت به حلزونی، مناسب برای مواد متنوع.

معایب: همچنان نیاز به حجم قابل توجه آب دارد، اما کمتر از حلزونی.

3. ماسه‌شوی پاکتی (Bucket Wheel Sand Washer):

مصرف آب: 20 تا 100 لیتر در دقیقه.

جزئیات:

ظرفیت متوسط (100 تن در ساعت): حدود 40-60 لیتر در دقیقه (معادل 2.4-3.6 مترمکعب در ساعت).

عوامل تعیین‌کننده:

باکت‌ها ماسه را از حوضچه آب برمی‌دارند و شست‌وشو در یک فرآیند متناوب انجام می‌شود.

آب فقط برای معلق کردن ناخالصی‌ها در حوضچه و شستن ماسه در باکت‌ها استفاده می‌شود.

تغییرات مصرف:

برای ماسه تمیز و خشک: 20-40 لیتر در دقیقه.

برای ماسه با ناخالصی متوسط: تا 80-100 لیتر در دقیقه.

مزایا: کمترین مصرف آب، بهینه برای مناطق کم‌آب، رطوبت کم در محصول نهایی.

معایب: برای مواد خیلی گل‌دار یا چسبنده ممکن است کارایی شست‌وشو کاهش یابد.

عوامل مؤثر بر مصرف آب:

نوع ماده ورودی:

ماسه با گل و لای زیاد (خاک رس یا سیلت): نیاز به آب بیشتر برای شست‌وشو (حلزونی و دورانی بیشتر تحت تأثیر قرار می‌گیرند).

ماسه تمیزتر یا درشت‌تر: مصرف آب کاهش می‌یابد (پاکتی بهینه‌تر است).

طراحی دستگاه:

حلزونی: جریان مداوم آب برای حمل ناخالصی‌ها ضروری است.

دورانی: آب در درام پخش می‌شود و بخشی از آن هدر می‌رود.

پاکتی: آب فقط در حوضچه استفاده می‌شود و باکت‌ها ماسه را با حداقل آب شست‌وشو می‌دهند.

نیاز به محصول نهایی:

ماسه مرطوب: حلزونی و دورانی مناسب‌ترند (مصرف آب بیشتر).

ماسه خشک‌تر: پاکتی با مصرف آب کم، رطوبت محصول را کاهش می‌دهد.

سیستم بازیافت آب:

در صورت استفاده از سیستم بازیافت (مثل حوضچه ته‌نشینی یا فیلتر)، مصرف آب واقعی می‌تواند تا 50-70% کاهش یابد، به‌ویژه در حلزونی.

تحلیل و نتیجه‌گیری:

بالاترین مصرف آب: ماسه‌شوی حلزونی (9-12 مترمکعب در ساعت) برای شست‌وشوی کامل ماسه ریز و گل‌دار مناسب است، اما در مناطق کم‌آب چالش‌برانگیز است.

مصرف متوسط: ماسه‌شوی دورانی (6-9 مترمکعب در ساعت) تعادلی بین کیفیت شست‌وشو و مصرف آب ارائه می‌دهد.

کمترین مصرف آب: ماسه‌شوی پاکتی (2.4-3.6 مترمکعب در ساعت) بهترین گزینه برای صرفه‌جویی در آب و تولید ماسه با رطوبت کم است.

پیشنهاد:

اگر منابع آب محدود است یا هزینه آب بالاست: ماسه‌شوی پاکتی.

اگر شست‌وشوی مواد گل‌دار اولویت دارد و آب در دسترس است: ماسه‌شوی حلزونی.

اگر مواد متنوع و درشت دارید و کیفیت مهم است: ماسه‌شوی دورانی.

جزئیات سیستم بازیافت آب

سیستم بازیافت آب در دستگاه‌های ماسه‌شوی برای کاهش مصرف آب، صرفه‌جویی در هزینه‌ها و رعایت مسائل زیست‌محیطی طراحی شده است. این سیستم آب استفاده‌شده (که حاوی ذرات معلق، گل و لای است) را جمع‌آوری، تصفیه و دوباره به چرخه شست‌وشو بازمی‌گرداند.

اجزای اصلی سیستم بازیافت آب:

حوضچه ته‌نشینی (Settling Pond/Tank):

آب خروجی از دستگاه (حاوی گل و ذرات ریز) به این حوضچه هدایت می‌شود.

ذرات سنگین‌تر به دلیل جاذبه ته‌نشین می‌شوند.

ظرفیت: معمولاً 10-50 مترمکعب (بسته به ظرفیت دستگاه و نرخ جریان آب).

پمپ بازگشت (Recirculation Pump):

آب تمیزتر از بالای حوضچه یا پس از فیلتراسیون به دستگاه بازمی‌گردد.

توان: 2-7.5 کیلووات (بسته به حجم آب و ارتفاع پمپاژ).

دبی: 50-300 لیتر در دقیقه.

فیلتر یا سیکلون (Hydrocyclone):

برای جداسازی ذرات ریزتر (سیلت و خاک رس) که در ته‌نشینی ساده جدا نمی‌شوند.

قطر: 10-30 سانتی‌متر.

بازدهی: 70-90% جداسازی ذرات بالای 10 میکرون.

لوله‌کشی و کانال‌ها:

سیستم انتقال آب کثیف به حوضچه و آب تمیز به دستگاه.

جنس: معمولاً PVC یا فولاد ضدزنگ.

مواد منعقدکننده (اختیاری):

موادی مثل فلوکولانت (Flocculant) برای تسریع ته‌نشینی ذرات ریز.

مصرف: 0.1-0.5 کیلوگرم به ازای هر مترمکعب آب (بسته به میزان ناخالصی).

عملکرد سیستم بازیافت آب در هر مدل:

1. ماسه‌شوی حلزونی:

مصرف آب اولیه: 150-200 لیتر در دقیقه (9-12 مترمکعب در ساعت برای 100 تن).

بازیافت آب:

آب خروجی از حوضچه دستگاه (حاوی گل و لای) به حوضچه ته‌نشینی می‌رود.

پس از ته‌نشینی، 70-80% آب (حدود 6-10 مترمکعب در ساعت) قابل بازیافت است.

با سیکلون و فلوکولانت، بازیافت تا 90% (10-11 مترمکعب) می‌رسد.

مصرف آب واقعی: 2-3 مترمکعب در ساعت (کاهش 75-80%).

نیازمندی‌ها:

حوضچه بزرگ‌تر به دلیل حجم بالای آب (20-30 مترمکعب).

پمپ با دبی بالا (200-300 لیتر در دقیقه).

مزایا: کاهش چشمگیر مصرف آب، مناسب برای مواد گل‌دار.

چالش‌ها: هزینه اولیه بالا برای حوضچه و سیکلون.

2. ماسه‌شوی دورانی:

مصرف آب اولیه: 100-150 لیتر در دقیقه (6-9 مترمکعب در ساعت برای 100 تن).

بازیافت آب:

آب خروجی از درام به حوضچه ته‌نشینی منتقل می‌شود.

بازیافت: 60-75% (4-7 مترمکعب در ساعت) با ته‌نشینی ساده.

با فیلتر یا سیکلون: تا 85% (5-8 مترمکعب).

مصرف آب واقعی: 1.5-2.5 مترمکعب در ساعت (کاهش 70-75%).

نیازمندی‌ها:

حوضچه متوسط (15-25 مترمکعب).

پمپ با دبی 150-200 لیتر در دقیقه.

مزایا: تعادل بین مصرف آب و هزینه سیستم بازیافت.

چالش‌ها: ذرات درشت‌تر ممکن است در سیکلون مشکل ایجاد کنند.

3. ماسه‌شوی پاکتی:

مصرف آب اولیه: 40-60 لیتر در دقیقه (2.4-3.6 مترمکعب در ساعت برای 100 تن).

بازیافت آب:

آب حوضچه (با ناخالصی کم) به سیستم ته‌نشینی می‌رود.

بازیافت: 80-90% (2-3 مترمکعب در ساعت) حتی با ته‌نشینی ساده.

با سیکلون: تا 95% (2.3-3.4 مترمکعب).

مصرف آب واقعی: 0.2-0.6 مترمکعب در ساعت (کاهش 85-90%).

نیازمندی‌ها:

حوضچه کوچک‌تر (10-15 مترمکعب).

پمپ با دبی پایین (50-100 لیتر در دقیقه).

مزایا: کمترین نیاز به آب و تجهیزات بازیافت، هزینه عملیاتی پایین.

چالش‌ها: برای مواد خیلی گل‌دار ممکن است نیاز به فیلتر دقیق‌تر باشد.

مزایای سیستم بازیافت آب:

کاهش مصرف آب: تا 90% در مدل پاکتی و 75-80% در حلزونی و دورانی.

حفاظت محیط‌زیست: جلوگیری از تخلیه آب کثیف به طبیعت.

صرفه‌جویی اقتصادی: کاهش هزینه تأمین آب، به‌ویژه در مناطق کم‌آب.

پایداری عملیات: امکان کار مداوم بدون نیاز به منبع آب جدید.

چالش‌ها:

هزینه اولیه: نصب حوضچه، پمپ و سیکلون نیاز به سرمایه‌گذاری دارد (50-200 میلیون تومان بسته به مقیاس).

نگهداری: تمیز کردن حوضچه و فیلترها برای جلوگیری از انسداد ضروری است.

کیفیت آب بازیافتی: اگر ذرات ریز به طور کامل جدا نشوند، ممکن است کیفیت شست‌وشو کاهش یابد.

پیشنهاد برای انتخاب:

ماسه‌شوی حلزونی: اگر مواد گل‌دار دارید و به سیستم بازیافت قوی (حوضچه بزرگ + سیکلون) دسترسی دارید، مناسب است.

ماسه‌شوی دورانی: برای مواد متنوع با سیستم بازیافت متوسط (حوضچه + پمپ ساده).

ماسه‌شوی پاکتی: بهترین گزینه برای مناطق کم‌آب یا پروژه‌های کوچک، حتی با سیستم بازیافت ساده.

جزئیات فیلتر سیکلون

فیلتر سیکلون (Hydrocyclone) یکی از اجزای کلیدی در سیستم بازیافت آب دستگاه‌های ماسه‌شوی است که برای جداسازی ذرات ریز (مانند سیلت و خاک رس) از آب استفاده می‌شود. این دستگاه با استفاده از نیروی گریز از مرکز، ذرات معلق را از آب جدا می‌کند و آب تمیزتر را برای بازگشت به چرخه شست‌وشو آماده می‌کند.

ساختار و اجزای فیلتر سیکلون:

بدنه مخروطی-استوانه‌ای:

شکل: قسمت بالایی استوانه‌ای و قسمت پایینی مخروطی.

جنس: معمولاً فولاد ضدزنگ، پلی‌اورتان یا مواد مقاوم به سایش.

قطر: 10-30 سانتی‌متر (بسته به ظرفیت).

ورودی (Inlet):

محل ورود آب کثیف (حاوی ذرات معلق) به صورت مماسی.

فشار ورودی: 0.5-2 بار (بسته به طراحی).

خروجی بالایی (Overflow/Outlet):

محل خروج آب تمیز (حاوی ذرات بسیار ریز یا بدون ذرات).

معمولاً به سیستم شست‌وشو بازمی‌گردد.

خروجی پایینی (Underflow):

محل خروج ذرات جدا شده (به صورت دوغاب غلیظ).

به حوضچه ته‌نشینی یا دپوی زباله هدایت می‌شود.

ورودی هوا (Vortex Finder):

لوله مرکزی که جریان گردابی را هدایت می‌کند و آب تمیز را به بالا می‌برد.

نحوه عملکرد فیلتر سیکلون:

ورود آب کثیف:

آب خروجی از ماسه‌شوی (حاوی گل، سیلت و ذرات ریز) با فشار توسط پمپ به سیکلون وارد می‌شود.

ورود مماسی باعث ایجاد جریان گردابی (Vortex) می‌شود.

جداسازی گریز از مرکز:

ذرات سنگین‌تر (به دلیل جرم بیشتر) به دیواره سیکلون برخورد کرده و به سمت پایین (مخروط) هدایت می‌شوند.

آب تمیزتر (با ذرات بسیار ریز یا بدون ذرات) به مرکز گرداب کشیده شده و از خروجی بالایی خارج می‌شود.

خروج مواد:

ذرات جدا شده به صورت دوغاب غلیظ از خروجی پایینی خارج می‌شوند.

آب تمیز از خروجی بالایی به سیستم بازمی‌گردد.

مشخصات فنی فیلتر سیکلون:

ظرفیت: 10-500 مترمکعب در ساعت (بسته به اندازه و تعداد سیکلون‌ها).

برای ماسه‌شوی 100 تن در ساعت: 5-15 مترمکعب در ساعت کافی است.

اندازه ذرات قابل جداسازی: 10-100 میکرون (بسته به فشار و طراحی).

ذرات بالای 50 میکرون: 90-95% بازدهی.

ذرات 10-50 میکرون: 70-80% بازدهی.

فشار کاری: 0.5-2.5 بار (نیاز به پمپ با توان 2-5 کیلووات).

قطر سیکلون:

کوچک (10-15 سانتی‌متر): برای ذرات ریزتر و ظرفیت کم.

بزرگ (20-30 سانتی‌متر): برای ظرفیت بالاتر و ذرات درشت‌تر.

وزن: 20-100 کیلوگرم (بسته به جنس و اندازه).

طول عمر: 5-10 سال (با نگهداری مناسب و استفاده از مواد ضدسایش).

کاربرد در ماسه‌شوی‌ها:

ماسه‌شوی حلزونی:

نیاز: بالا (به دلیل آب زیاد و ذرات ریز فراوان).

عملکرد: جداسازی 80-90% ذرات 10-50 میکرون از 9-12 مترمکعب آب در ساعت.

مزیت: کاهش بار حوضچه ته‌نشینی و افزایش بازیافت آب تا 90%.

ماسه‌شوی دورانی:

نیاز: متوسط (ذرات متنوع‌تر و آب کمتر).

عملکرد: جداسازی 75-85% ذرات از 6-9 مترمکعب آب در ساعت.

مزیت: بهبود کیفیت آب بازیافتی برای مواد درشت‌تر.

ماسه‌شوی پاکتی:

نیاز: کم (به دلیل آب کم و ناخالصی محدود).

عملکرد: جداسازی 85-95% ذرات از 2.4-3.6 مترمکعب آب در ساعت.

مزیت: سیستم ساده‌تر و هزینه کمتر.

مزایا:

بازدهی بالا: جداسازی سریع و مؤثر ذرات ریز بدون نیاز به فیلترهای پیچیده.

مصرف انرژی کم: فقط به پمپ ورودی نیاز دارد (2-5 کیلووات).

نگهداری آسان: بدون قطعات متحرک، فقط نیاز به تمیزکاری دوره‌ای.

کاهش مصرف آب: افزایش بازیافت آب تا 85-95%.

معایب:

محدودیت اندازه ذرات: ذرات زیر 10 میکرون به خوبی جدا نمی‌شوند (نیاز به فلوکولانت یا فیلتر اضافی).

وابستگی به فشار: عملکرد بهینه نیاز به پمپ با فشار ثابت دارد.

هزینه اولیه: 20-50 میلیون تومان (بسته به ظرفیت و جنس).

نکات طراحی و انتخاب:

نوع ماده ورودی:

ماسه گل‌دار (حلزونی): سیکلون بزرگ‌تر با فشار بالاتر.

ماسه درشت (دورانی): سیکلون متوسط با ظرفیت مناسب.

ماسه تمیز (پاکتی): سیکلون کوچک و ساده.

فشار و پمپ:

فشار کم (0.5-1 بار): برای ذرات درشت‌تر.

فشار بالا (1.5-2.5 بار): برای ذرات ریزتر.

ترکیب با فلوکولانت:

برای جداسازی ذرات زیر 10 میکرون، افزودن منعقدکننده ضروری است (0.1-0.5 کیلوگرم به ازای مترمکعب).

پیشنهاد:

برای حلزونی: سیکلون 20-30 سانتی‌متری با پمپ 5 کیلووات برای حداکثر بازیافت.

برای دورانی: سیکلون 15-25 سانتی‌متری با پمپ 3-4 کیلووات.

برای پاکتی: سیکلون 10-20 سانتی‌متری با پمپ 2-3 کیلووات، یا حتی بدون سیکلون با ته‌نشینی ساده.

جزئیات جداسازی ذرات

جداسازی ذرات در سیستم‌های فیلتر سیکلون (Hydrocyclone) و به طور کلی در فرآیند شست‌وشوی ماسه، یکی از مهم‌ترین جنبه‌های عملکرد دستگاه‌های ماسه‌شوی است. این فرآیند به نوع دستگاه، اندازه ذرات، طراحی سیکلون و شرایط عملیاتی بستگی دارد

اصول جداسازی ذرات در سیکلون:

جداسازی ذرات در سیکلون بر اساس نیروی گریز از مرکز انجام می‌شود:

ورود جریان آب:

آب کثیف (حاوی ذرات معلق) با فشار و به صورت مماسی وارد سیکلون می‌شود.

این ورود باعث ایجاد یک گرداب (Vortex) قوی در داخل بدنه می‌شود.

نیروی گریز از مرکز:

ذرات سنگین‌تر (با جرم و چگالی بیشتر) به سمت دیواره سیکلون رانده می‌شوند و به دلیل شکل مخروطی به سمت خروجی پایینی (Underflow) حرکت می‌کنند.

ذرات سبک‌تر و آب تمیز به مرکز گرداب کشیده شده و از خروجی بالایی (Overflow) خارج می‌شوند.

عوامل کلیدی:

اندازه ذرات: ذرات بزرگ‌تر راحت‌تر جدا می‌شوند.

چگالی ذرات: ذرات متراکم‌تر (مثل ماسه) نسبت به گل و لای (سیلت) بهتر جدا می‌شوند.

فشار ورودی: فشار بیشتر، جداسازی دقیق‌تری ایجاد می‌کند.

قطر سیکلون: سیکلون‌های کوچک‌تر برای ذرات ریزتر و سیکلون‌های بزرگ‌تر برای ذرات درشت‌تر مناسب‌اند.

مشخصات جداسازی ذرات در سیکلون:

محدوده اندازه ذرات قابل جداسازی: 5-100 میکرون (بسته به طراحی).

بالای 50 میکرون: 90-95% بازدهی.

20-50 میکرون: 80-90% بازدهی.

10-20 میکرون: 50-70% بازدهی.

زیر 10 میکرون: کمتر از 30% (نیاز به فلوکولانت).

بازدهی جداسازی:

برای ماسه (50-100 میکرون): 95%+.

برای سیلت (10-50 میکرون): 70-90%.

برای خاک رس (زیر 10 میکرون): 20-50% بدون مواد منعقدکننده.

ظرفیت: 5-15 مترمکعب در ساعت (برای ماسه‌شوی 100 تن در ساعت).

جداسازی ذرات در ماسه‌شوی‌ها با سیکلون:

1. ماسه‌شوی حلزونی:

نوع ذرات ورودی: ماسه ریز (0-6 میلی‌متر) با ناخالصی‌های گل‌دار (سیلت و خاک رس: 2-50 میکرون).

حجم آب: 9-12 مترمکعب در ساعت.

عملکرد سیکلون:

ذرات جدا شده: 10-50 میکرون (80-90%)، بالای 50 میکرون (95%+).

ذرات باقی‌مانده: زیر 10 میکرون (20-30% جداسازی بدون فلوکولانت).

بازیافت آب: 85-90% (10-11 مترمکعب در ساعت).

نیازمندی‌ها:

سیکلون بزرگ (20-30 سانتی‌متر) برای حجم بالای آب و ذرات ریز.

فشار: 1.5-2 بار برای جداسازی بهتر سیلت.

مزیت: حذف مؤثر گل و لای از آب، مناسب برای مواد چسبنده.

چالش: ذرات زیر 10 میکرون نیاز به فیلتر اضافی یا منعقدکننده دارند.

2. ماسه‌شوی دورانی:

نوع ذرات ورودی: مواد متنوع (0-40 میلی‌متر) با ناخالصی‌های درشت‌تر (10-100 میکرون).

حجم آب: 6-9 مترمکعب در ساعت.

عملکرد سیکلون:

ذرات جدا شده: 20-100 میکرون (85-95%)، 10-20 میکرون (60-80%).

ذرات باقی‌مانده: زیر 10 میکرون (30-40% جداسازی).

بازیافت آب: 75-85% (5-8 مترمکعب در ساعت).

نیازمندی‌ها:

سیکلون متوسط (15-25 سانتی‌متر) برای ذرات درشت‌تر.

فشار: 1-1.5 بار کافی است.

مزیت: جداسازی خوب ذرات درشت‌تر، نیاز کمتر به فلوکولانت.

چالش: ذرات ریزتر ممکن است در آب بازیافتی باقی بمانند.

3. ماسه‌شوی پاکتی:

نوع ذرات ورودی: ماسه ریز تا متوسط (0-10 میلی‌متر) با ناخالصی کم (10-50 میکرون).

حجم آب: 2.4-3.6 مترمکعب در ساعت.

عملکرد سیکلون:

ذرات جدا شده: 10-50 میکرون (90-95%)، بالای 50 میکرون (98%+).

ذرات باقی‌مانده: زیر 10 میکرون (20-50% جداسازی).

بازیافت آب: 90-95% (2.3-3.4 مترمکعب در ساعت).

نیازمندی‌ها:

سیکلون کوچک (10-20 سانتی‌متر) به دلیل حجم کم آب.

فشار: 0.5-1 بار کافی است.

مزیت: جداسازی عالی با حداقل آب، نیاز کم به تجهیزات اضافی.

چالش: برای مواد خیلی گل‌دار کارایی کمتری دارد.

عوامل مؤثر بر جداسازی ذرات:

اندازه سیکلون:

کوچک‌تر (10-15 سانتی‌متر): ذرات ریزتر (10-20 میکرون) را بهتر جدا می‌کند.

بزرگ‌تر (20-30 سانتی‌متر): برای ذرات درشت‌تر (50-100 میکرون) مناسب است.

فشار ورودی:

فشار بالا (2 بار): جداسازی ذرات ریزتر (10-20 میکرون) را بهبود می‌بخشد.

فشار پایین (0.5 بار): برای ذرات درشت‌تر کافی است.

چگالی و شکل ذرات:

ذرات متراکم (ماسه): جداسازی آسان‌تر.

ذرات سبک و ورقه‌ای (خاک رس): جداسازی سخت‌تر.

مواد منعقدکننده (فلوکولانت):

افزودن فلوکولانت (0.1-0.5 کیلوگرم به ازای مترمکعب) جداسازی ذرات زیر 10 میکرون را به 70-90% می‌رساند.

نتیجه‌گیری:

حلزونی: بهترین برای جداسازی سیلت و گل (10-50 میکرون)، اما برای ذرات زیر 10 میکرون نیاز به کمک دارد.

دورانی: مناسب برای ذرات درشت‌تر (20-100 میکرون)، با بازدهی متوسط برای ذرات ریز.

پاکتی: عالی برای ذرات 10-50 میکرون با حداقل آب، اما برای مواد گل‌دار محدود است.

پیشنهاد:

اگر مواد گل‌دار و ریز دارید (حلزونی): سیکلون بزرگ + فلوکولانت.

اگر مواد درشت‌تر دارید (دورانی): سیکلون متوسط بدون نیاز به افزودنی.

اگر ماسه تمیز و کم‌آب می‌خواهید (پاکتی): سیکلون کوچک یا حتی ته‌نشینی ساده.

مبتکرین نوین صنعت بیرجند
