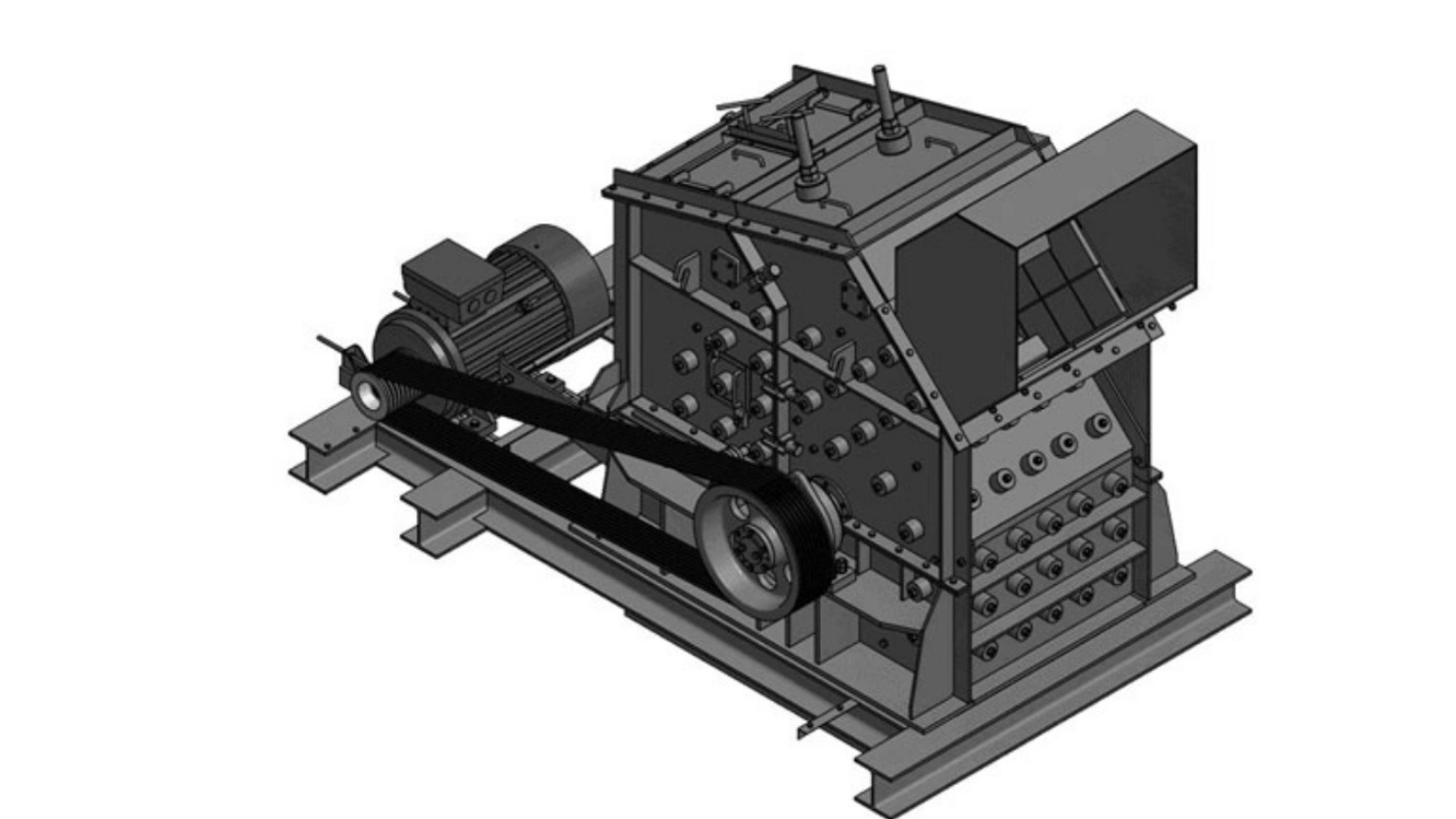

سنگ شکن کوبیت چیست؟
سنگ شکن کوبیت (horizontal impact crusher (cubit)) یا سنگ شکن ضربه ای افقی، با مکانیزم خردایش ضربه ای به خرد کردن سنگ ها می پردازد. این سنگ شکن معمولا به عنوان سنگ شکن اولیه یا ثانویه در خطوط خردایش استفاده شده و به دو صورت جک دار و ساده تولید می گردد.
مشخصات فنی دستگاه سنگ شکن کوبیت
دستگاه سنگ شکن کوبیت که به عنوان سنگ شکن ضربه ای نیز شناخته می شود، اکثرا به عنوان سنگ شکن ثانویه و بعد از سنگ شکن فکی مورد استفاده قرار گرفته و در ظرفیت های تولید 80، 100، 120، 180 و 240 تن در ساعت یا حتی بیش از این وجود دارد. قطعات یدکی سنگ شکن کوبیت به دلیل قرار داشتن در معرض فرسودگی و استهلاک، معمولا به صورت مقاوم تولید شده و از جنس چدن نایهارد و فولاد سخت می باشند.
سنگ شکن کوبیت براساس بدنه
سنگ شکن های کوبیت از نظر بدنه، به دو شکل جک دار (هیدرولیکی) و ساده (بدون جک) ساخته می شوند. در هر دو مدل امکان باز شدن بدنه و تعویض و تعمیر قطعات وجود دارد.
سنگ شکن های کوبیت بر اساس تعداد روتور
سنگ شکن های کوبیت ممکن است دارای یک یا دو روتور باشند. در صورتی که یک روتور در آن تعبیه شده باشد، سنگ شکن کوبیت تک محوره و در صورت قرار گرفتن دو روتور، سنگ شکن کوبیت دو محوره نامیده می شوند. سنگ شکن کوبیت دو محوره قابلیت خرد کردن سنگ تا اندازه های کوچک تر را نیز دارد.
سنگ شکن کوبیت تک محوره
سنگ شکن کوبیت دو محوره
سنگ شکن کوبیت HS
سنگ شکن کوبیت سری اچ اس (HS) یا کوبیت بهرینگر، یکی از مدل های سنگ شکن کوبیت است که برای اولین بار توسط شرکت بهرینگر ساخته شده و با همان مکانیزم و عمکرد سنگ شکن کوبیت، ولی با تکنولوژی های به روز و قدرت بیشتر، به شکستن سنگ ها می پردازد. این سنگ شکن توانایی خرد کردن سنگ های سخت با قطر حداکثر 300 میلیمتر را دارد. مدل های سنگ شکن کوبیت HS 7 با ظرفیت 100، HS 10 با ظرفیت 180 و HS 14 با ظرفیت 220 تن در ساعت، جزو پرطرفدارترین مدل های سنگ شکن کوبیت سری HS می باشند.
اجزای سنگ شکن کوبیت
قطعات یدکی سنگ شکن کوبیت به تفصیل در صفحه مربوطه توضیح داده شده است. در این قسمت به طور خلاصه اجزای دستگاه سنگ شکن کوبیت را نام می بریم:
چکش کوبیت (در چهار مدل چکش کوبیت 100، 120، 180 و 240)
خشاب چکش
روتور
روپوش روتور
سندان یا زره (در دو مدل تو پر و کشویی)
جا سندانی یا خشاب سندان
فنر سندان
رویه سندان
بغل بند
سقفی
ابرویی
پیچ و مهره
پیچ رگلاژ
بوش
فولی (در دو مدل فولی سر شفت و فولی سر الکتروموتور)
یاتاقان و بلبرینگ
فلنج
الکتروموتور
نحوه عملکرد سنگ شکن کوبیت
مکانیزم خردایش در سنگ شکن های کوبیت ضربه ای بوده و از طریق وارد کردن ضربه به سنگ ها باعث خرد شدن آن ها می شوند. به این صورت که با چرخش روتور، چکش ها می چرخند و سنگ های ورودی به آن ها برخورد کرده و به سمت سندان ها پرتاب می شوند. با برخورد سنگ ها به چکش و سندان و همچنین به یکدیگر، عمل خردایش انجام شده و سپس با رسیدن سنگ ها به ابعاد مورد نظر، از خروجی سنگ شکن خارج می گردند.
کاربرد سنگ شکن کوبیت
خط خردایش سنگ های استخراج شده از معادن مختلف از جمله مس، سرب، روی، طلا، سنگ آهن و غیره
تولید شن و ماسه
مزایا سنگ شکن کوبیت
توانایی بالا در خرد کردن
قابلیت تعمیر در محل نصب و دسترسی آسان به قطعات یدکی سنگ شکن کوبیت
داشتن روتور سنگین که موجب کاهش مصرف انرژی و نوسانات ناشی از خرد کردن سنگ می گردد.
قابل تنظیم بودن اندازه دهانه خروجی و درنتیجه سایز بندی سنگ های خرد شده
امکان تغییر سرعت پره های از 15 ثانیه تا 50 متر در ثانیه
بدنه و دهانه محکم و مقاوم از جنس فولاد منگنزی
دهانه دارای حفاظ لاستیکی جهت جلوگیری از پرت شدن سنگ ها به بیرون
استفاده حداکثری از چکش ها به دلیل استفاده از خشاب سه شیاری
