اتصالات جوشی نانو پلیمر در کردستان

در تمام خطوط لوله و سیستم های پایپینگی بحث ایجاد تغییر سایز در خطوط ، اتصال لوله ها به یکدیگر ، گرفتن انشعل از مسیر اصلی خط لوله و حتی مسدود کردن مسیر جریان از مسائلی میباشد که نیازمند تجهیزاتی به نام اتصالات میباشد.

با بکار بردن این اتصالات در سیستم های پایپینگی امکان ایجاد هرنوع تغییر سایز و تغییر جهت در مسیر لوله میسر خواهد بود. اتصالات گوناگونی برای انجام این تغییرات در خطوط لوله وجود دارد. این اتصالات شامل اتصالات رزوه ای (پیچی)، اتصالات جوشی و اتصالات فشاری (تیوبی) میباشند.

اتصالات جوشی نوعی از اتصالات میباشند که برای اتصال به خطوط لوله در آنها از روش جوشکاری استفاده می شود. لبه این اتصالات حالت کونیک دار می باشد. این کار به این جهت میباشد که دو اتصالی که انتهای آنها کونیک شکل میباشد بعد از اتصال در بین لبه های پخ آنها یک شکاف ایجاد میشود که ماده جوشی بعد از جوشکاری این شکاف را پر خواهد کرد و یک اتصال ایمن و مستحکم را ایجاد خواهد کرد.

این تجهیزات به صورت یک دست و با آلیاژهای مختلفی تولید می شوند. این اتصالات باید مطابق استاندارد ها و از نظر متریال با لوله یا تجهیزاتی که به آنها جوشکاری میشوند مطابقت داشته باشند.

اتصالات جوشی به دو شکل بدون درز و درز دار ساخته می شوند. نوع درزدار مناسب سیستم های لوله کشی ساختمانی یا بطور کلی خطوط لوله کم فشار میباشند. اما نوع بدون درز یا مانیسمان مخصوص کاربرد های صنعتی و شرایط دما و فشار بالا مانند پالایشگاه ها، پتروشیمی ها می باشند.

انواع اتصالات جوشی

اتصالات جوشکاری زیرپودری (Submerged Arc Welding)

– کاربرد: معمولاً در پروژه‌های بزرگ و صنعتی.
– مزایا: کیفیت جوش بالا و کاهش آلودگی.

اتصالات جوشکاری قوسی (Arc Welding)

– کاربرد: در صنایع عمومی و کارگاه‌ها.
– مزایا: انعطاف‌پذیری و سهولت در اجرا.

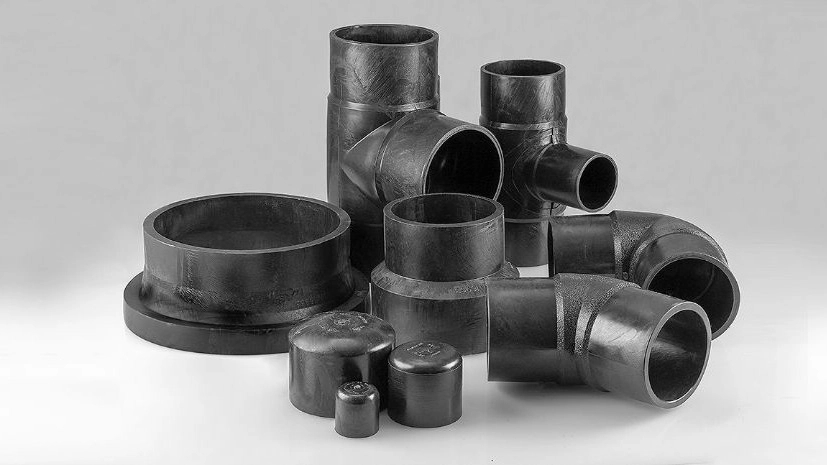

اتصالات جوشکاری الکتروفیوژن (Electrofusion)

– کاربرد: برای اتصال لوله‌های پلی‌اتیلن و پلی‌پروپیلن.
– مزایا: جوشکاری آسان و سریع.

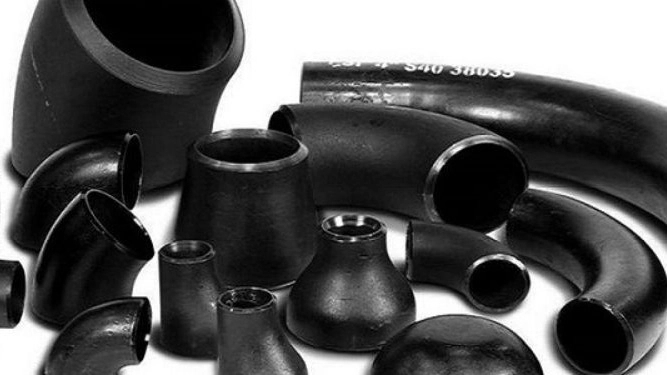

اتصالات جوشی فولادی

اتصالات جوشی فولادی معمولاً برای لوله‌های فولادی استفاده می‌شوند و به دلیل استحکام و مقاومت بالا در برابر فشار و دما، در صنایع مختلف کاربرد دارند.

انواع اتصالات جوشی فولادی:

– کاهش‌دهنده (Reducer): برای تغییر قطر لوله استفاده می‌شود.
– زانو (Elbow): برای تغییر جهت لوله‌ها.
– تبدیل (Tee): برای اتصال سه لوله به یکدیگر.
– فلنج (Flange): برای اتصال لوله‌ها به صورت صفحه‌ای و قابل جداسازی.

اتصالات جوشی گاز

این اتصالات به‌طور خاص برای سیستم‌های گازرسانی طراحی شده‌اند و باید استانداردهای خاصی را رعایت کنند تا ایمنی و کارایی بالایی داشته باشند.

انواع اتصالات جوشی گاز:

– زانو گاز: مشابه زانو فولادی، اما با استانداردهای ایمنی بیشتر.
– تبدیل گاز: برای اتصال لوله‌های با قطر مختلف.
– شیرها و کلیدهای گاز: برای کنترل جریان گاز.

استانداردهای اتصالات جوشی

ساخت اتصالات جوشی برای سرویس های کم فشار بر اساس استاندارد ASME B16.9 و برای سرویس های فشار بالا مطابق استاندارد ASME B16.31 انجام می گیرد. در این استاندارد ها تمامی زوایا و ابعاد شامل قطر و ضخامت اتصالات مشخص میشوند.

همچنین تمام استاندارد های مربوطه با استاندارد متریال ASTM نیز مشخص و کدگذازی شده اند که این اتصالات با متریال کربن استیل و استنلس استیل و فولاد آلیاژی بر اساس استانداردهای متریالی زیر ساخته می شوند:

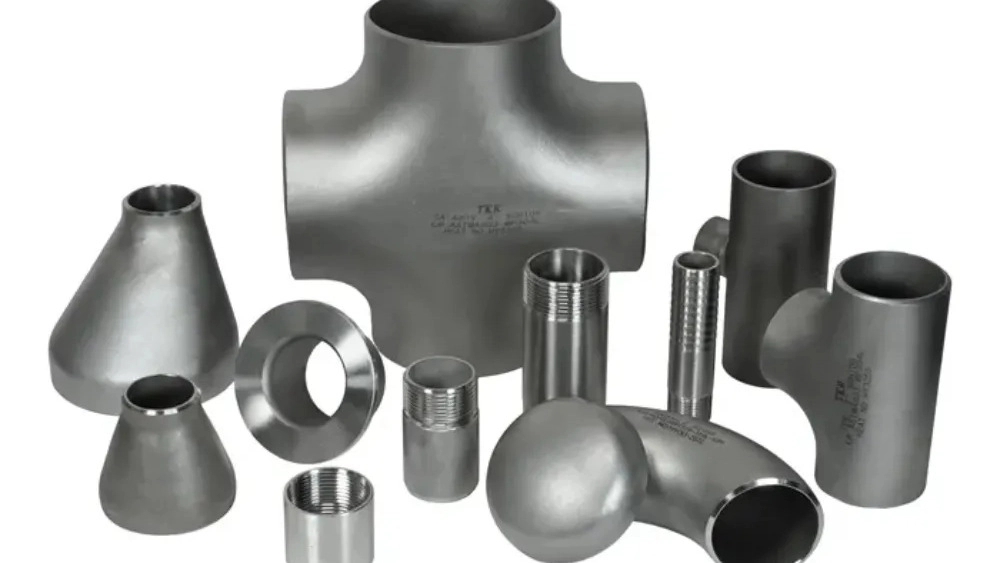

A403: برای اتصالات جوشی Stainless Steel
A234: برای اتصالات کربن استیل و فولاد آلیاژی
A234 WPB: برای کربن استیل و فولاد آلیاژی با تحمل دمایی بالا
A420: برای کربن استیل و فولاد آلیاژی با تحمل دمایی پایین

مزایای اتصالات جوشی

اتصالات جوشی به دلیل اینکه از طریق جوشکاری متصل میشوند، ایمن تر هستند و دارای استحکام بیشتری نسبت به سایر اتصالات دارند.

امکان نشتی سیال در آنها بسیار پایین میباشد. و همچنین در این اتصالات نیازی به سرویس های دوره ای کوتاه مدت ندارند.

به دلیل اینکه در این اتصالات از متریال کمتری نسبت به اتصال فلنجی استفاده میشود، این اتصال دارای قیمت مناسب تری میباشد.

نصب این اتصال آسان بوده و متریال به کار رفته در آن مرغوب و باکیفیت است.

حمل و نقل در این اتصالات آسان است.

هزینه نصب در این فرآیند اتصال کمتر از سایر اتصالات است.

اتصالات جوشی اتصالی است که به صورت جوشکاری دو لوله یا یک لوله با انواع اتصالات را به یکدیگر متصل می نماید. از مزایای استفاده از اتصالات جوشی می توان به: عدم نشتی، حداقل رسیدن افت فشار، ارزان قیمت و … اشاره نمود. همچنین از کاربرد این اتصالات جوشی می توان به: صنایع غذایی، آشامیدنی، صنایع داروسازی، سیستم آتشنشانی، صنایع مرتبط به انرژی و … اشاره نمود.
