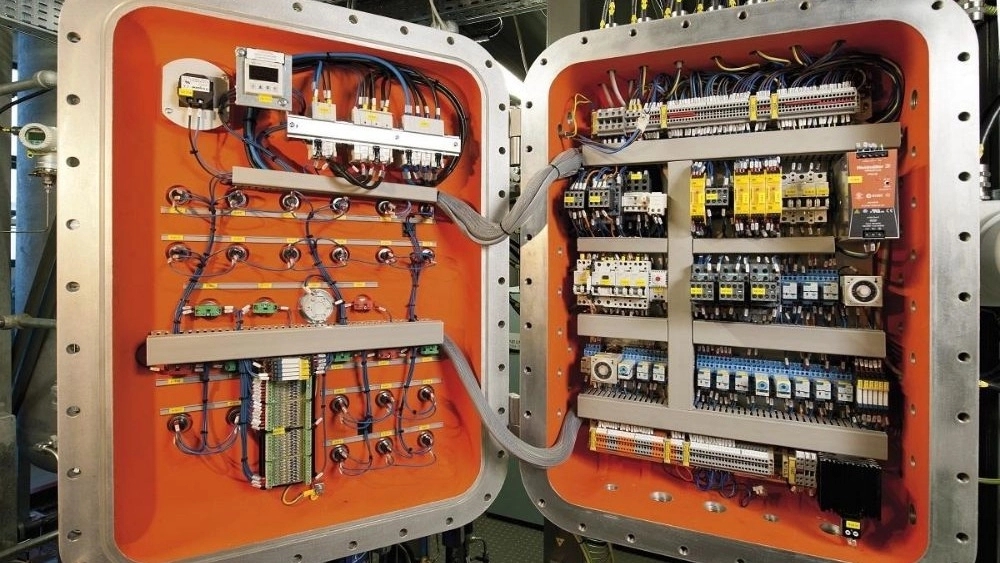

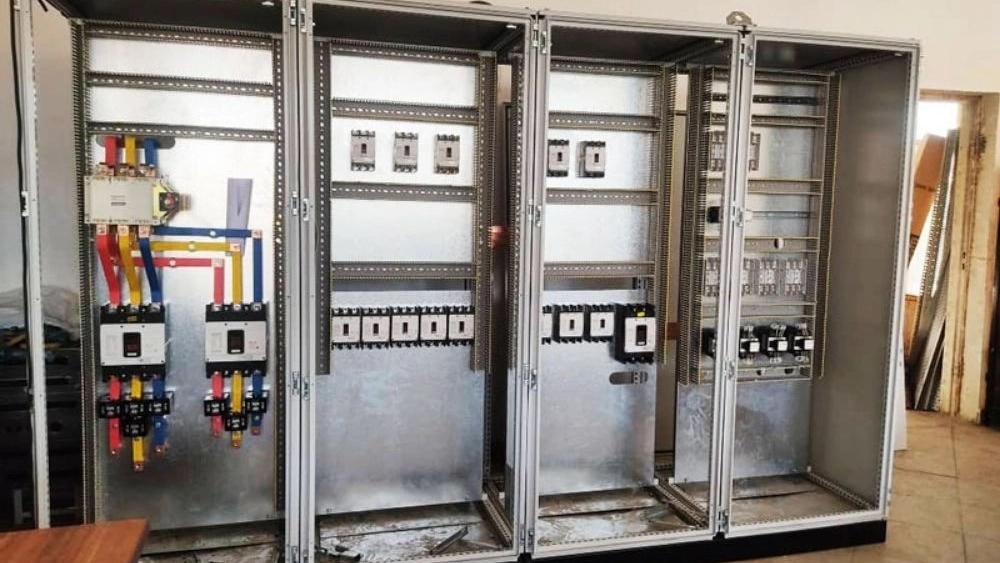

تابلو برق چیست؟
تابلو برق جعبه یا محفظهای است که کلیه کنترلرهای الکتریکی، فیوز، نمایشگرهای الکتریکی و حتی کنتور درون آن نصب میشود. این محفظه در زمان نصب، گاه به شکل توکار و گاه به شکل ایستاده ساخته و در مکانی خاص قرار داده میشود.
تابلو برق یکی از تجهیزات لازم در هر کارخانه، مجتمع ساختمانی و حتی ساختمانهای کوچک است. برق همان قدر که مفید است رویارویی بدون محافظت با آن خطرآفرین و حادثه ساز است. رها کردن سیم و کابلهای برق بسیار خطرناک است، برای همین طراحان و متخصصین ساختمانی به این فکر افتادند که محفظهای درست کرده و کلیه سیم و کابلهای برق ورودی را در این محفظه جمع کنند.
امروزه ساخت و طراحی تابلو برق امری تخصصی و فرایندی پیچیده دارد. بعضی از شرکتهای خدماتی ساخت تابلو برق را انجام میدهند؛ اما نکتهای که نباید فراموش کرد وجود قوانین و مقررات استانداردی است که در همه دنیا برای طراحی تابلو برق باید رعایت شود. لذا طراحی و ساخت تابلو برق تنها توسط شرکتهایی مجاز است که رعایت اصول استاندارد را انجام میدهند.

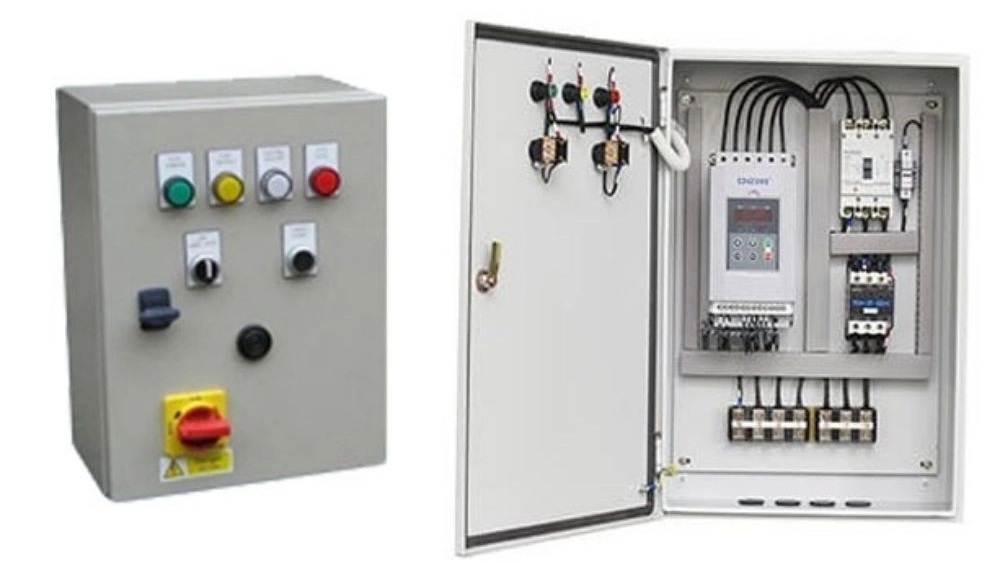

مهمترین اجزای تابلو برق
مهمترین اجزای تابلو برق برحسب نیاز کارفرمایان شامل فیوز به منظور محافظت از مدار در برابر اتصال کوتاه و اضافه بار، کلید مینیاتوری با امکان عدم سوختن، بی متال با قابلیت قطع مدار در صورت افزایش ناگهانی دما و محافظت از موتورهای سه فاز میباشد. همچنین کلید حرارتی با کارکرد حفاظتی از موتورهای الکتریکی در برابر اضافه بار، کلید نشتی جریان با وظیفه محافظت از کاربر در برابر برق گرفتگی، کنداکتور با کارکردی شبیه رله از دیگر قطعات ضروری در انواع تابلو برق هستند. البته پوش باتن یا سوییچ الکتریکی به منظور قطع و وصل دستی جریان، چراغ سیگنال برای نمایش وضعیت خاموش و روشن، چراغ هشدار با رسالت اعلام خطر از راه دور، تایمر به منظور ارسال زمان بندی سیگنال و در نهایت ترمینال، میکرو سویچ، داکت کابل نیز از دیگر تجهیزات موجود در تابلوهای برق هستند که در اکثر آنها موجود میباشند.
ساختار تابلو برق
ساختار تابلو برق به صورت کلی به دو دسته COMPARTMENT TYPE و METAL CLAD تقسیم میشود که در نوع COMPARTMENT TYPE محفظههای موجود به صورت پیوسته بوده و از یکدیگر جدا نشدهاند، از این رو هر بخش بر روی قسمت دیگر تأثیر متقابل دارد. ولی در نمونه METAL CLAD محفظهها به صورت جدا از هم تعبیه شده، به همین علت خطای یک سلول به دیگری انتقال داده نمیشود و بدین ترتیب محفظههای مجاور از آسیب محفوظ میمانند. بخشهای مختلف موجود در METAL CLAD به چهار قسمت محفظه با سبار، محفظه سر کابل، محفظه کنترل شامل تجهیزات اندازهگیری، حفاظتی، کنترلی و در نهایت محفظه کلید تقسیم میشود.
کاربرد تابلو برق چیست؟
بسته به مکانی که تابلو برق از آن استفاده میشود کاربرد تابلو برق نیز متفاوت است.
کاربرد خانگی: ساخت تابلو برق خانگی به منظور جانمایی کنتور و فیوزهای برق است تا در مواقع لزوم بتوان برق یک قسمت از ساختمان را قطع و وصل کرد. تابلو برق خانگی در موارد زیر تقسیم بندی میشود. تابلو برق واحد تابلو برق عمومی تابلوی کنتور کاربرد صنعتی: این نوع تابلو برق که سوئیچهای اضطراری، کنترلر جریان و نمایشگرهای ولتاژ در آن قرار دارد، جهت توزیع قدرت برق از آن استفاده میشود.
