سیستم الکترونیکی درب خودکار که شامل برد یا کنترل باکس درب اتوماتیک، الکترو موتور، کلید کنترل یا کلید تعیین وضعیت کارکرد سیستم، ریموت و رسیور، سنسور ها یا چشمی ها و پاور ساپلای یا منبع تغذیه درب اتومات می باشد.
سیستم مکانیکی درب های اتوماتیک برقی شامل ریل اصلی سیستم ، کاور دستگاه ، سطح مقطع قابل تعویض، هنگرهای اپراتور، تسمه، تسمه گیر، هرزگرد، استپر، بغل کاوری، سیم جمع کن و کاور گیر می باشد. درب اتوماتیک شیشه ای از قطعات متنوعی تشکیل شده است.
از مهم ترین قطعات مورد استفاده در درب برقی، ریل اصلی سیستم می باشد که تمامی اقلام اپراتور درب خودکار بر روی آن نصب می شود.شیشه سکوریت،چشمی، فریم درب اتوماتیک، دستگاه کارتخوان، کنترل باکس، باطری، ریموت و… .قطعات مورد استفاده برای تولید یک درب اتوماتیک شیشه ای می باشد.

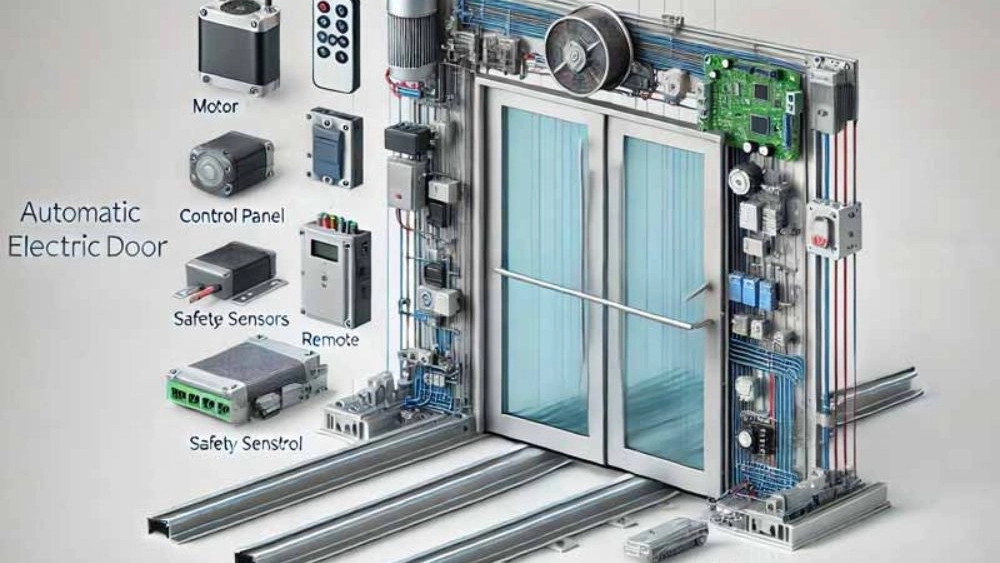

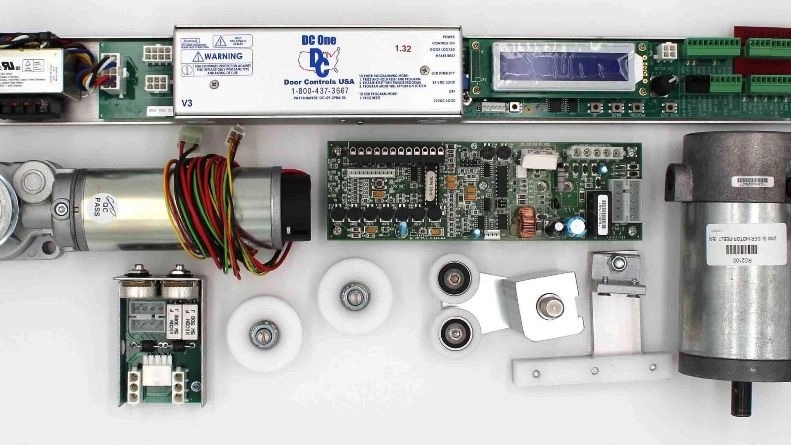

اجزای اصلی درب اتوماتیک
موتور: موتور برای حرکت دادن درب استفاده میشود. این موتور معمولاً در قسمت بالای درب قرار میگیرد و با استفاده از برق باعث به درب حرکت در آمدن درب می شود.
سیستم کنترل: سیستم کنترل مسئول کنترل حرکت درب است. این سیستم شامل مواردی مانند سنسورهای حرکت، دکمههای کنترل و یا دیگر دستگاههای کنترل میشود.
چشمی: سنسورها و چشمیها در دربهای اتوماتیک برای تشخیص و اندازه گیری حرکت درب و مانع های موجود در مسیر درب استفاده میشوند. این اجزا به صورت الکترونیکی و در قالب سنسورهای مختلف عرضه میشوند.
باطری: باطری در درب اتوماتیک برای تامین انرژی الکتریکی به موتور درب اتوماتیک و دیگر اجزای الکتریکی درب مورد استفاده قرار میگیرد.
ریل: یکی از قطعات اصلی درب برقی می باشد که لت های درب درون آن حرکت می کنند

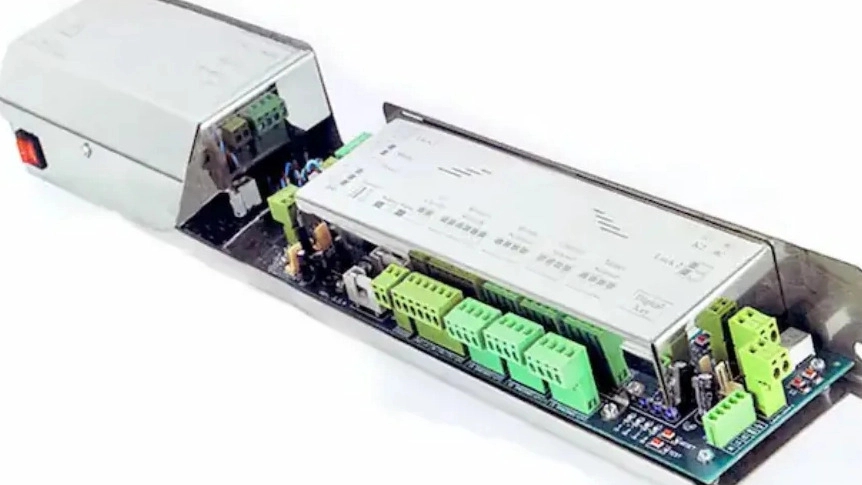

کنترل باکس درب اتوماتیک
کنترل باکس درب اتوماتیک به عنوان قلب درب اتوماتیک عمل میکند و وظیفه کنترل کردن حرکت درب را برعهده دارد. این دستگاه با استفاده از یک مدار الکترونیکی و موتور درب اتوماتیک، برای باز و بسته شدن درب، سیگنالهای الکتریکی را تولید میکند و برای مدت زمان مورد نیاز به موتور منتقل میکند.
کنترل باکس درب اتوماتیک معمولاً شامل یک ترانسفورمر و یک منبع تغذیه است که از یک منبع برق بیرونی تغذیه میشود. این منبع تغذیه، ولتاژ برق را به ولتاژ مناسبی که برای سیستم درب اتوماتیک مناسب است، تبدیل میکند. بعد از اینکه ولتاژ مناسب تأمین شد، سیگنالهای الکتریکی از سنسورها و کنترل دستی دریافت شده و پردازش میشوند.
به عنوان مثال، اگر سنسور تشخیص مانع یک شی و یا مانع را در مسیر درب اتوماتیک تشخیص داد، کنترل باکس یک سیگنال برای متوقف کردن حرکت درب به موتور ارسال میکند. همچنین، اگر دستور باز شدن یا بسته شدن درب به وسیله کنترل دستی داده شد، کنترل باکس این دستور را دریافت کرده و سیگنالهای الکتریکی را به موتور منتقل میکند تا حرکت درب را کنترل کند
موتور درب اتوماتیک شیشهای
همانطور که میدانیم دربهای برقی و یا اتوماتیک، در هنگام باز و بسته شدن، نیازمند دخالت نیروی انسانی نیستند. وجود افراد در نزدیکی این نوع از دربها موجب میشود تا سنسورها و چشمیهای درب اتوماتیک، به طور خودکار، به شناسایی فرد، اقدام نموده و از این طریق درب، باز شود. در این میان، عملکرد موتور درب اتوماتیک شیشهای، قابل بررسی است.
در حقیقت، نیروی اصلی برای باز کردن درب برقی و یا بستن آن، توسط موتور، تامین میشود که این موتور، با نیروی برق، کار میکند. در واقع میتوان گفت موتور درب شیشه ای اتوماتیک از مهمترین اجزای این نوع از دربها به شمار میرود که منجر به باز و بسته شدن دربهای برقی میگردد. موتور میتواند نیروی الکتریکی را به نیروی مکانیکی، تبدیل نماید و لنگههای متحرک شیشه ای را در جهات مختلف حرکت دهد و باز و بسته نماید.
ریل درب اتوماتیک
ریل درب اتوماتیک به عنوان یکی از قطعات اصلی درب اتوماتیک می باشد که برای نصب درب اتوماتیک بر روی سطح زمین مورد استفاده قرار میگیرد. این ریل به صورت مستقیم به پایههای درب اتوماتیک چسبیده شده و حرکت درب را به طور صحیح هدایت میکند. ریل درب اتوماتیک باید به گونهای باشد که در هنگام باز و بسته شدن درب به راحتی حرکت کند و نیز مقاوم در برابر وزن درب باشد.
ریل درب اتوماتیک معمولا از جنس فلزی مانند فولاد یا آلومینیوم ساخته میشود. استفاده از جنس مناسب و مقاوم برای ساخت ریل از اهمیت بسیاری برخوردار است، زیرا در برابر وزن درب باید مقاومت کند و در عین حال باید حرکت درب را به راحتی تسهیل کند. همچنین، ریل درب اتوماتیک باید در برابر عوامل جوی مانند بارش باران، رطوبت، گرد و خاک و همچنین تغییرات دمایی مقاومت کافی را داشته باشد تا عمر مفید درب اتوماتیک را تضمین کند.
