انواع سازه های فلزی
سازه فلزی Steel Structure به عنوان یکی از پرکاربردترین مصالح در دنیای ساختمانسازی امروزی، عنوانی کلی برای انواع سازههایی با اسکلت فولادی است. امروزه فولاد که همان آلیاژ ساخته شده از آهن و کربن است با قابلیتهای متعدد خود به یکی از کارآمدترین مصالح ساختمانی بدل شده است.
- سازه فولادی قابی
- سازه فولادی پوستهای
- سازه فولادی معلق
- و سازه فولادی خرپا
کاربرد سازه های فلزی
فولاد یکی از اصلیترین فلزها در صنعت ساخت و ساز به حساب میآید. زمانیکه اجزای فولادی با شکل و قاعده خاصی کنار یکدیگر قرار میگیرند، برحسب قابلیتهای خود کاربردهای مختلفی پیدا میکنند. به طور کلی میتوان گفت که انواع سازههای فلزی در ساخت انواع پلها، اسکلت ساختمان خصوصاً ساختمانهای بلند، مخزن نگهداری سیالات و سایر سازههای ثابت بکار میروند.
مزایای سازه های فلزی
- استحکام بسیار زیاد در برابر کشش و فشار
- عمر طولانی
- قابلیت مقاومسازی بیشتر و تعویض راحتتر
- انتقال فشار لرزهای کمتر به ساختمان هنگام زلزله
- نصب آسان
- قابلیت از پیش ساخته شدن
- و نهایتا میتوان به خاصیت ارتجاعی و کیفیت یکنواخت انواع سازههای فولادی اشاره کرد.
اجزای سازه فلزی
تیرآهن
یکی از مقاطع فولادی مورد استفاده در سازه فلزی تیرآهن است. تیرآهن وظیفه تحمل تنش های حاصل از نیروی برشی و لنگر خمشی را برعهده دارد. تیرآهن به سه دسته IPE یا تیرآهن معمولی، INP و IPB و تیرآهن بال پهن یا هاش تقسیم می شود.
IPE: از پرکاربردترین و محبوب ترین انواع تیرآهن، تیرآهن IPE است. وقتی از هر دو سر تیرآهن به آن نگاه کنید، ضخامت بال های ابتدا و انتهای آن کاملا یکنواخت و یکسان است.
INP: اگر به سر این تیرآهن نگاه کنید ضخامت آن از ابتدا تا انتها به صورت یکنواخت افزایش می یابد. تیر آهن های INP بیشتر در کشور چین و روشیه تهیه و تولید می شود.
هاش (تیرآهن بال پهن)
تیرآهن این گروه به تیرآهن بال پهن و تیرآهن هاش معروف هستند که بر اساس افزایش وزن تیرآهن به سه دسته HEA یا هاش سبک، HEB یا هاش سنگین و HEM یا هاش فوق سنگین تقسیم می شود. هاش سبک ضخامت و در نتیجه وزن کمتری نسبت به هم سایز نوع سنگین خود دارد.همچنین هاش سنگین هم در مواردی که نیاز به مقاومت خمشی بیشتر وجود دارد، استفاده میشود. هاش سنگین در مقایسه با هاش سبک ضخامت بیشتری دارد.
تیر ورق
تیر ورق از دو ورق بال و یک ورق جان تشکیل شده است . به عنوان تکیه گاه برای بار های سنگین هنگامی که لنگر خمشی از مقاومت خمشی مقطع نورد شده بزرگتر باشد در طول مسافت های طولانی به کار می رود. در حقیقت دو بال در برابر نیروهای فشاری و کششی محوری ناشی از لنگر های خمشی مقاومت می کند و جان در برابر نیرو های برشی مقاومت می کند.تیر ورق نسبت به سیستم خرپایی علاوه بر ارتفاع و هزینه کمتر، اجرای اتصال راحت تری دارد. برای تولید تیر ورق ها می توان از جوشکاری اتوماتیک استفاده کرد که به زیبایی ظاهری آن کمک می کند. با نصب اتصالات برشی در بال بالایی تیر ورق می توان از مزیت های مقطع مرکب فولاد و بتن بهره برد.
ورق کله گاوی

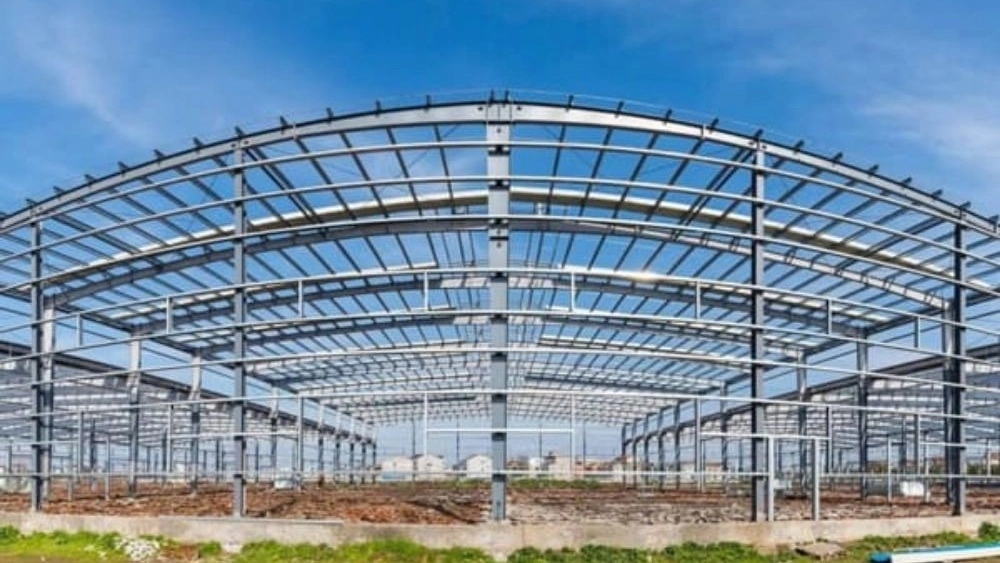

انواع سازههای فلزی

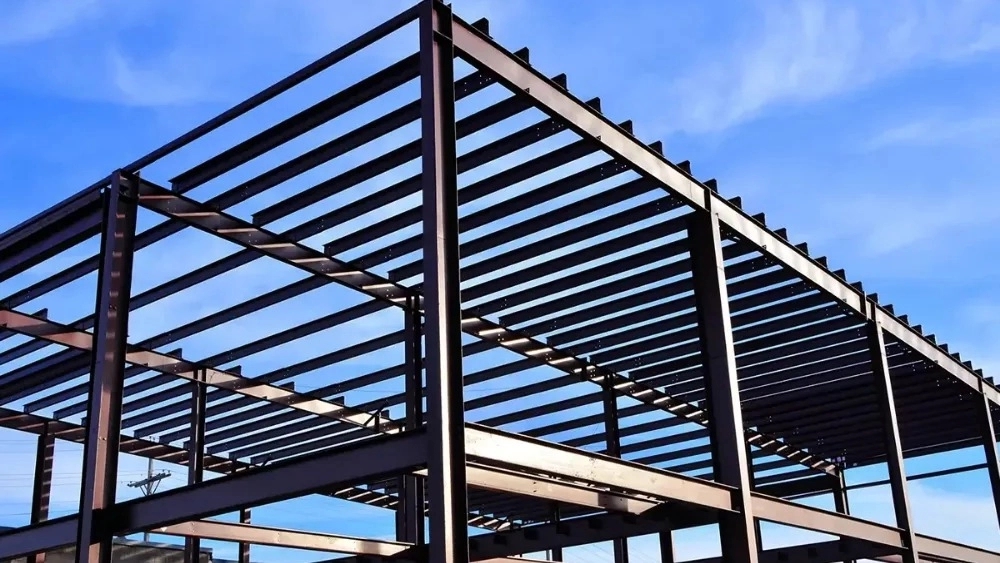

سازه قابی

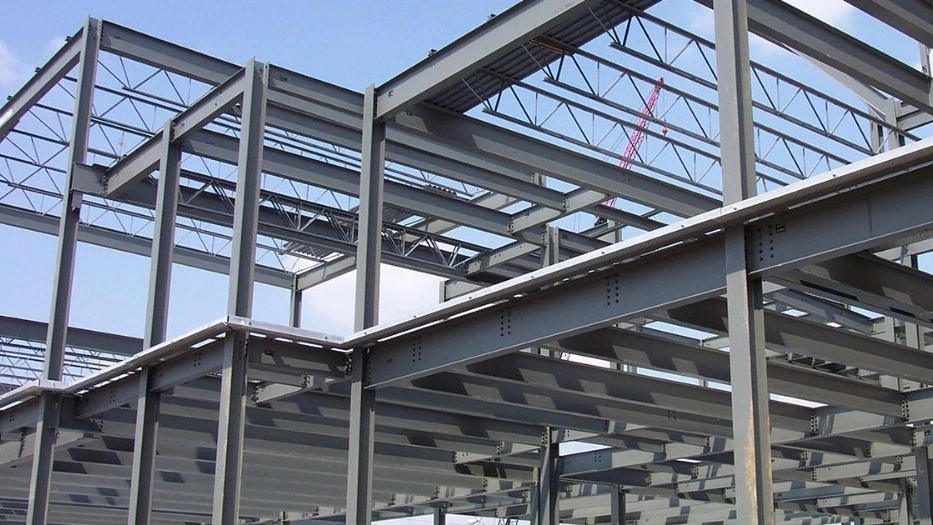

سازه قابی از ستون ها و تیر ها که به صورت ساده یا گیردار( خمشی-صلب) به هم متصل می شوند، گفته می شود.سازه فلزی قابی به دلیل تحمل نیرو های عمودی و افقی در ساخت ساختمان های صنعتی و چند طبقه و پل استفاده می شود. به دلیل اهمیت داشتن زمان و سرعت ساخت برای کارفرمایان و سرمایه گذاران، سازه فلزی قابی بیشتر مورد توجه قرار گرفته است. انواع سازه فلزی قابی شامل سازه قابی با تیرهای افقی،سازه قابی با تیر های مورب، سوله و خرپا میشود.
سازه معلق
سازه پوسته ای
