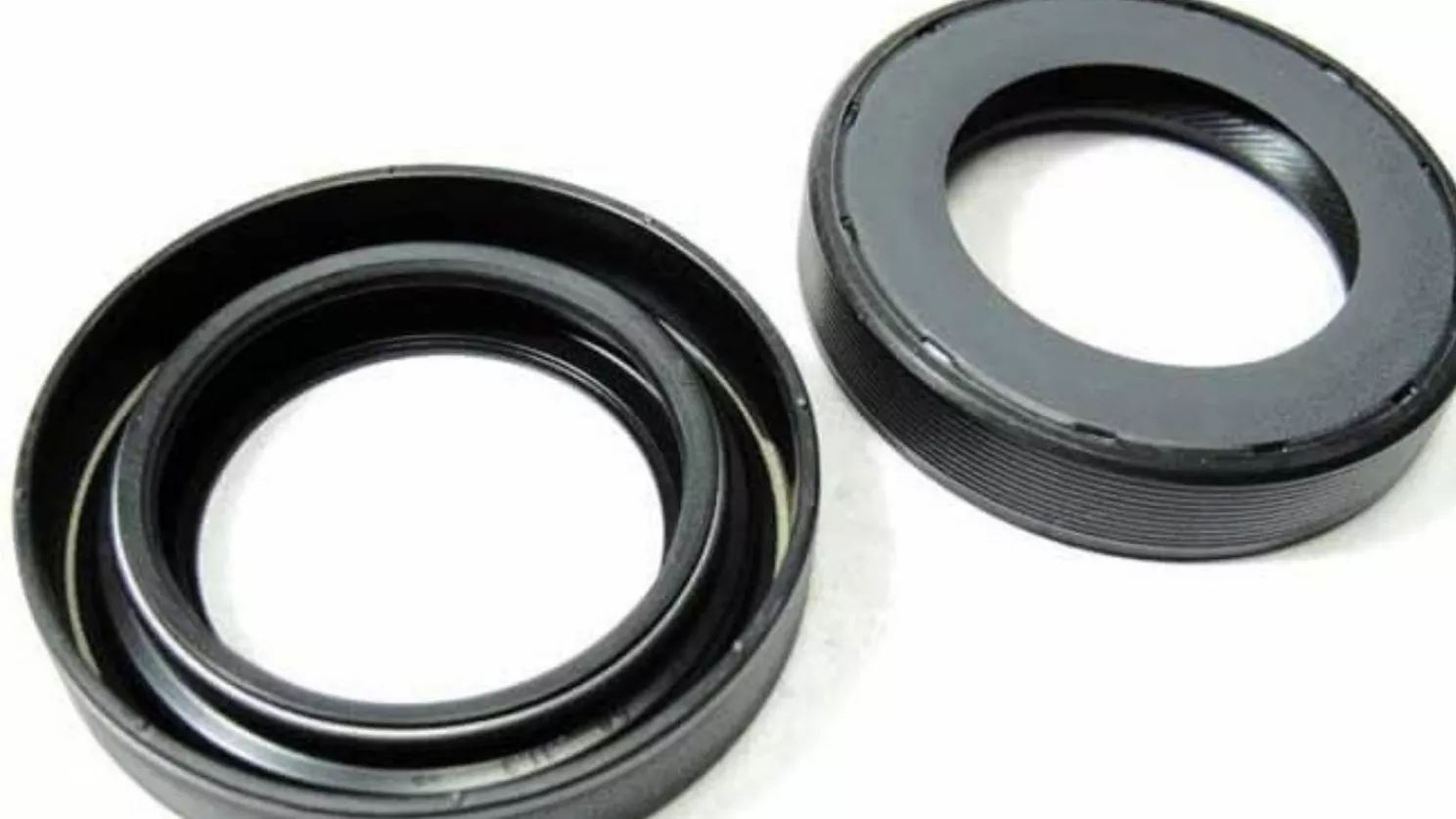

نحوه عملکرد کاسه نمد چگونه است؟
نحوه عملکرد کاسه نمد بسیار ساده است. لبه کاسه نمد بر روی بخش دوار - به طور معمول شفت - قرار می‌گیرد و جداره (قطر بیرونی) در محفظه نگهدارنده به صورت فشرده چفت می‌شود و به این ترتیب، کاسه نمد در جای خود قرار می‌گیرد. برای جلوگیری از حرارت زیاد، لبه‌های کاسه نمد باید روغن‌کاری شود.
یه عبارت بهتر، کاسه نمد از طریق عمل پمپ کردن در محل تماس لبه و سطح شفت، از نشتی جلوگیری می‌کند. جهت پمپ، نسبت مستقیمی با جهت پروفایل فشاری دارد. این پروفایل فشاری توسط طراحی هندسی لبه کنترل می‌شود که گرادیان فشاری بزرگ‌تری در بخش روغنی لبه ایجاد می‌کند. البته این گرادیان فشاری تنها یک جنبه از نحوه عملکرد کاسه نمد به شمار می‌آید.
جنبه دوم، وجود لایه‌ای از یک فیلم روغنی بین لبه کاسه‌نمد و سطح شفت است. جنبه سوم به تشکیل ناهمواری‌ها بر روی لبه کاسه‌نمد اختصاص دارد. این ناهمواری‌ها به گونه‌ای قرار می‌گیرند که سیال را به طرف بخش روغنی پمپ می‌کنند.

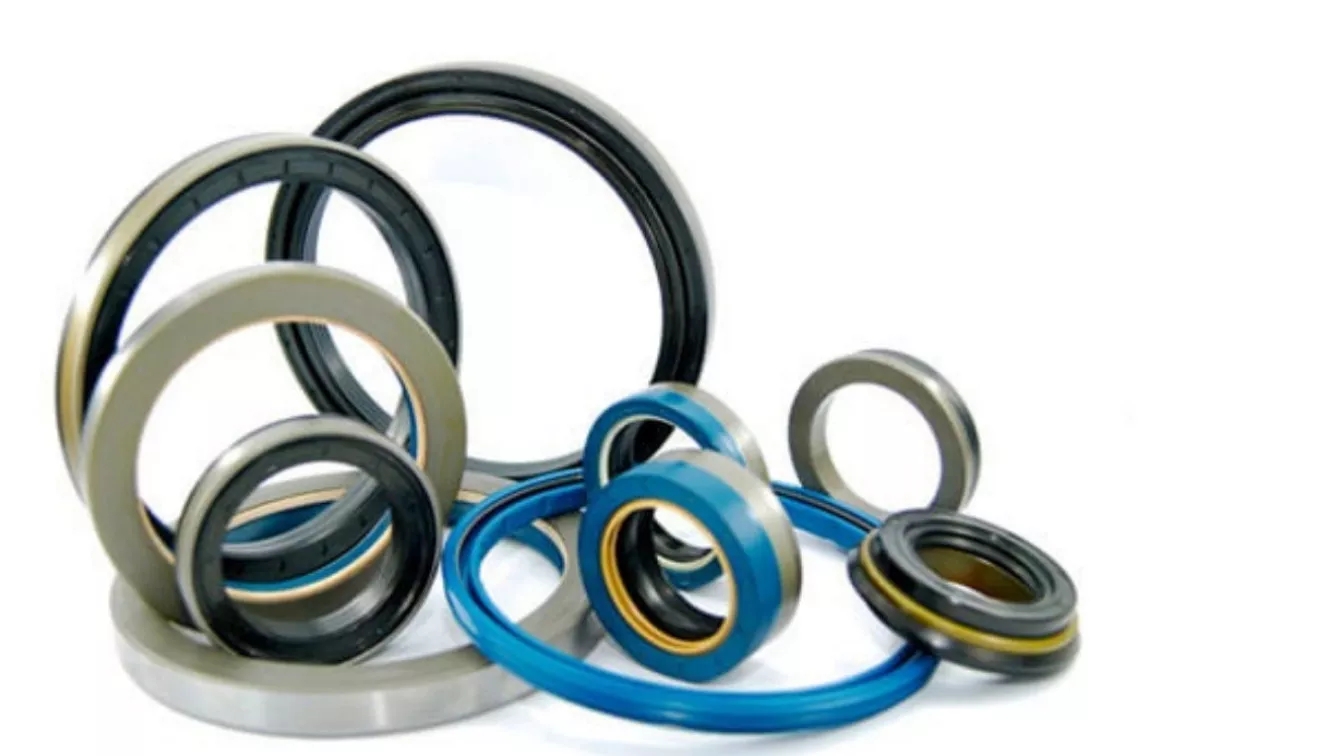

کاربرد کاسه نمد چیست؟
به طور کلی، از این قطعه در سیستم‌های متحرک شامل حرکات دوار، «نوسانی» (Oscillating) و رفت و برگشتی بهره می‌گیرند.
▪️ حرکت دوار: جهت چرخش در این سیستم‌ها برای آب‌بندی بسیار مهم است. شفت ممکن است به صورت ساعت‌گرد، پادساعت‌گرد یا در هر دو جهت چرخش داشته باشد.
▪️ حرکت نوسانی: در این نوع حرکت، شفت در یک قوس با زاویه‌ای معین نوسان می‌کند.
▪️ حرکت رفت و برگشتی: همانطور که در تصویر هم مشاهده می‌کند، شفت به صورت رفت و برگشتی به محفظه وارد و از آن خارج می‌شود.
🔶 عوامل تاثیرگذار بر عمر کاسه نمد 🔶
🔸 دما 🔸
سه شکل دمایی در کاسه‌نمدها وجود دارد که به دمای بیرونی، دمای «زیرلبه» (Underlip) و دمای «انباره» (Sump) تقسیم می‌شود. مجموع اثرات این دماها سبب می‌شوند تا مواد الاستومری در این قطعات، سخت شوند که در نهایت عدم انعطاف و کاهش عمر قطعه را به همراه دارد. دمای خارجی می‌تواند ناشی از هر منبع حرارتی خارجی باشد و تاثیر شدیدی بر عمر این قطعه خواهد داشت.
مشکل دیگر، زمانی است که دمای خارجی به حداقل دمای عملیاتی لبه می‌رسد. در دماهای پایین، اگر شفت دارای «لنگی» (Runout) باشد، به دلیل کاهش انعطاف‌پذیری لبه، امکان پاره‌شدن آن وجود دارد. دمای انباره نیز در عمر قطعه تاثیر دارد. در حقیقت، رابطه مستقیمی بین عمر قطعه و دمای انباره وجود دارد. در صورتی که اولولیت با عمر بیشتر قطعه باشد، دمای انباره پایین را باید مد نظر قرار داد اما در صورتیکه عمر بالا اهمیت چندانی نداشته باشد، دمای بالای انباره اثرات مثبتی بر روی سیستم خواهد داشت. با افزایش این دما، ویسکوزیته سیال و مصرف انرژی کاهش پیدا می‌کند. دمای زیرلبه تابعی از سرعت شفت، اصطکاک مواد، زبری سطح و دماهای خارج و انباره است. با افزایش این عوامل، دمای زیرلبه نیز افزایش می‌یابد. اصطکاک مواد نیز به خواص الاستومر، بار روی لبه و روان‌کاری آن ارتباط دارد.
🔸 فشار 🔸
کاسه‌نمدهای شعاعی برای عملکرد در سیستم‌های پرفشار طراحی نشده‌اند. بخش انعطاف‌پذیر بسیار نازک است و از هیچ حمایت مستحکمی نیز بهره نمی‌برد. کمی افزایش فشار کافی است به لبه خارجی نیرو وارد کند تا این لبه برگردد که این امر نیز سبب کاهش عمر قطعه می‌شود. حد بیشینه فشار در کاربردهای صنعتی به میزان 7−10 psi
ذکر می‌شود و زمانی که با این محدوده از فشار سروکار داریم باید سرعت شفت را نیز در نظر داشته باشیم.
