معرفی قطعات پکیج
همه ی قطعات پکیج دیواری به صورت پیوسته کار می کنند و خرابی یک قطعه می تواند دردسرهای جدی در کارایی قطعه ی دیگر ایجاد کند به همین دلیل در صورت ایجاد خرابی باید اقدامات تعمیر و عیب یابی در اسرع وقت در اولویت قرار گیرد.
فلوسوئیچ در پکیج دیواری
فلوسوئیچ از قطعات مهم پکیج دیواری است که در قسمت ورودي آب سرد مصرفی شوفاژ قرار دارد. فلوسوئیچ براي کنترل جریان پکیج طراحی شده است. از جنس تفلون میباشد و در بالاي آن یک آهنربا قرار دارد. همچنین یک بخش الکتریکی در قسمت بالاي فلوسوئیچ قرار دارد. هنگامی که یکی از شیرهاي آب گرم باز شده و آب جریان مییابد و شناور به سمت بالا حرکت میکند. در اثر نیروي مغناطیسی آهنرباي بالاي شناور کنتاکتهاي رله باید به یکدیگر چسبانده شوند و جریان الکتریکی را در برد برقرار کنند.

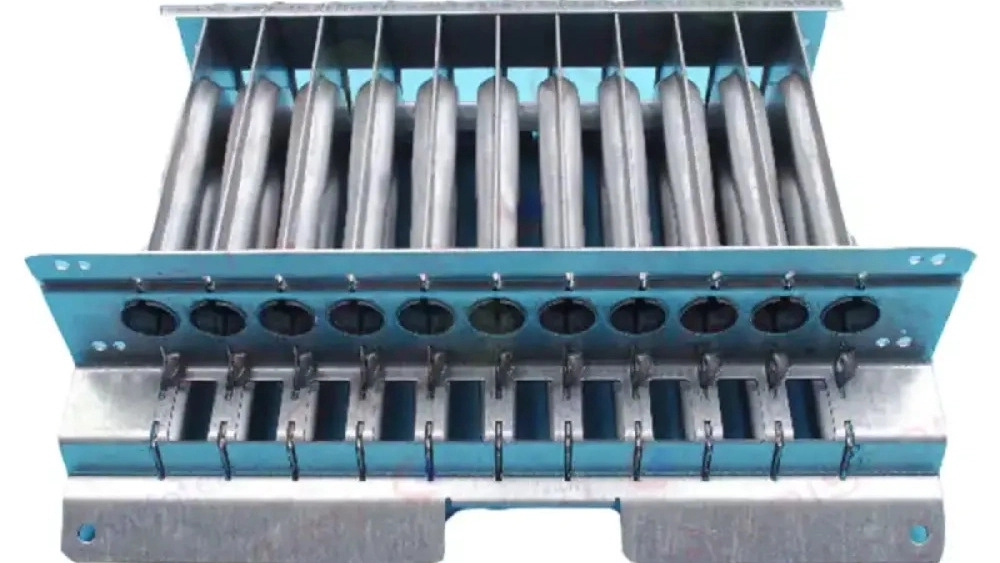

مشعل پکیج دیواری
مشعل اغلب دستگاههاي گازسوز خانگی و پکیچها از نوع اتمسفریک هستند زیرا از صداي کمتری دارند، به علاوه داراي کیفیت مناسب و کارایی بالایی نیز می باشند با توجه به ظرفیت محدود شوفاژ دیواري در آنها از این مشعل ها استفاده می شود.
شیر سه راهه موتوری (برقی)
این وسیله برای تهیهی آب گرم امکان استفاده از مبدل حرارتی ثانویه را ایجاد میکند.
قطعه شیر سه راهی موتوری برقی در پکیج دیواری با دریافت فرمان از برد کنترل الکترونیک، جریان آب مدار گرم کننده را از مسیر رادیاتورها قطع و به مسیر پوستهي مبدل حرارتی ثانویه که از نوع پوسته و لوله میباشد براي تهیهي آب گرم مصرفی هدایت میکند. با بسته شدن آب گرم مصرفی شیر سه راهی موتوری مجددا آب مدار گرم کننده را به سوی رادیاتور هدایت میکند.

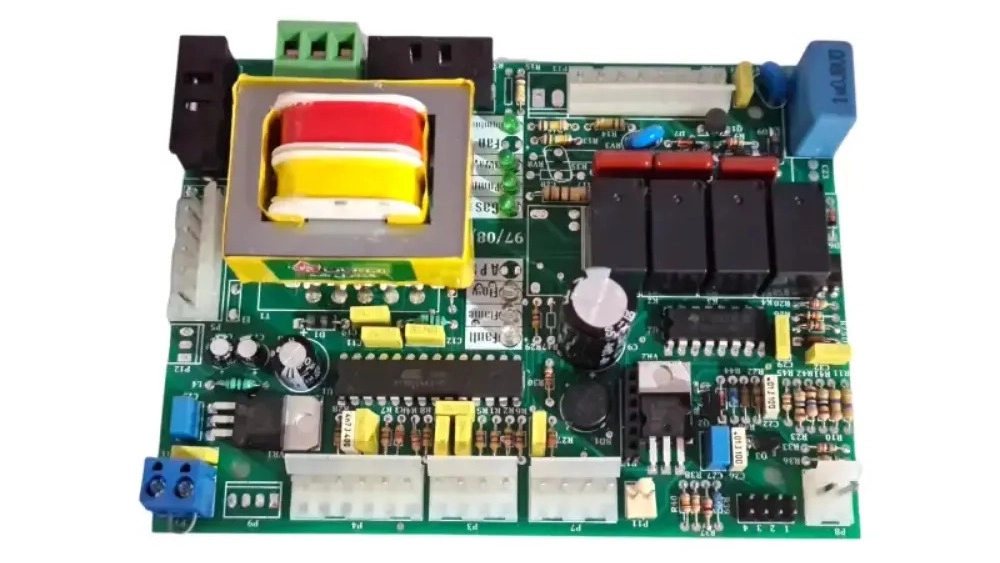

برد کنترل الکترونیک پکیج دیواری
در حقیقت برد کنترل وظیفهي دریافت پیام ارسال شده از سنسور فشار، پتانسیومتر و اکوستات و همچنین ارسال فرمانهاي لازم براي عملکرد به موقع شیر کنترل گاز، شیر سه راهی موتوري و پمپ مدار گرم کننده است. در معرفی قطعات آبگرمکن دیواری میتوان به بردهاي الکترونیکی که به دو دسته تقسیم میشوند اشاره کرد:
1) برد کنترل جرقه زن در پکیج
در داخل جعبهي محفظه برد قرار گرفته است و بر روي برد اصلی کنترل شوفاژ، مونتاژ می گردد. وظیفهي این قطعه جرقهزنی و همچنین کنترل شعله میباشد. برد به یک ترانس جرقهزن با ولتاژ بالا که روي براکت تحتانی پشتی قرار گرفته است، براي دادن عمل جرقه زنی متصل میشود.
2) برد کنترل اصلی در پکیج
برد کنترل اصلی قیمت آبگرمکن دیواری در پشت صفحهي کنترل و در داخل محفظهاي که به همین منظور طراحی شده است ( جعبه ي محفظهي برد) قرار دارد. این برد کنترل با همهي قطعات الکترونیکی و الکتریکی پکیج براي کنترل عملکردهاي مختلف دستگاه در ارتباط است.
سنسور حرارتی (کنترل دما)
سنسور حرارتی در مدار گرمایش روي خروجی مبدل حرارتی، روي مبدل حرارتی، در مدار و روي لوله خروجی آب گرم مصرفی قرار دارد. کاربرد اصلی این وسیله تشخیص زمان بهره برداري از آب گرم مصرفی است.

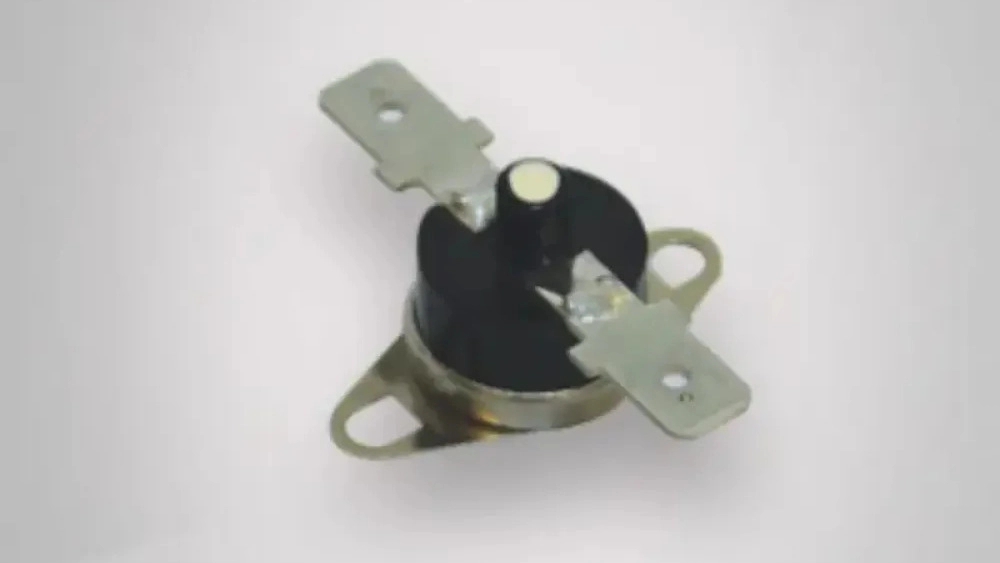

کلید ایمنی حرارت
محل قرارگیری این کلید روی مبدل پره لوله ي دستگاه است. در صورتی که درجه حرارت آب مدار گرم کننده به هر دلیل از ۱۱۰ درجه ي سانتیگراد بیشتر شود این کلید فعال خواهد شد و با قطع جریان اصلی گاز دستگاه را خاموش میکند. این نکته قابل ذکر است که بعد از گذشت حداقل ۱۵ دقیقه میتوانید دستگاه را مجددا روشن کنید.
قطعه مخزن انبساط پکیج دیواری
وظیفهي مخزن انبساط خنثی کردن تغییر حجم و فشار افزایش یافته آب بر اثر حرارت، در مدار گرمایش است. مخازن انبساط مورد استفاده در پکیجها معمولا ۸ لیتری هستند و براي یک سیستم که حجم آبگیري آن حدود ۱۰۰ لیتر است مناسب اند. مخزن انبساط پکیج شوفاژ دیواري از نوع بستهي دیافراگمی است.
شیر کنترل گاز:
برای روشن شدن ضوابط نصب آبگرمکن دیواری به گاز نیاز است. برای کنترل عبور میزان گاز لازم جهت تشکیل شعله و نیز تنظیمات این قطعه مورد استفاده قرار می گیرد.
شیر موتوری:
زمان تقاضای آب گرم، شیر موتوری فعال و قسمت سوپاپ آن به سمت داخل فشار وارد می کند و آب گرم وارد مبدل ثانویه می شود. به طور کلی شیر موتوری گذر آب در این سیستم را کنترل می کند.

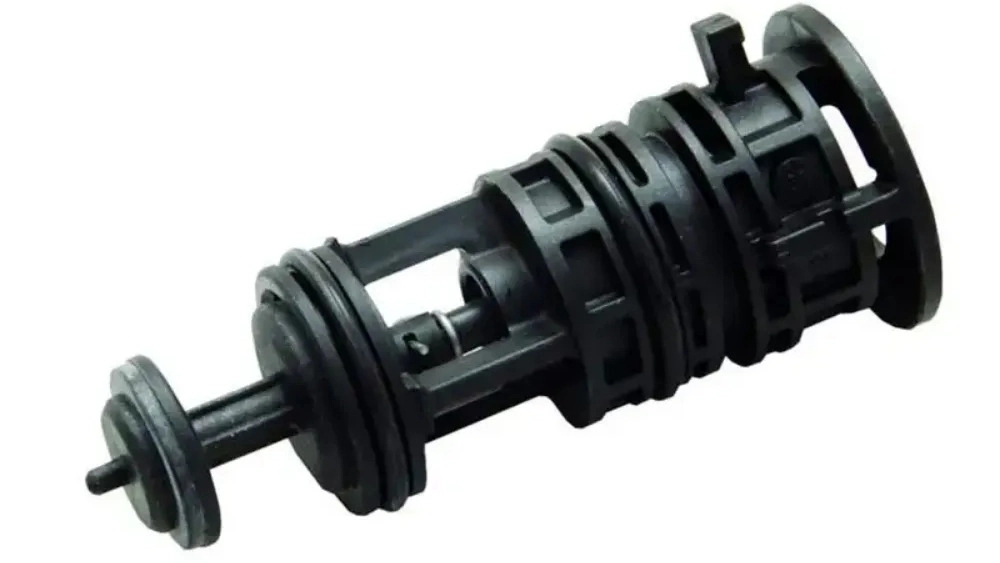

کیت شیر موتوری:
با فشاری که شافت شیر موتوری به این قطعه وارد می آورد، مسیر عبور آب در میان مبدل اصلی و مبدل ثانویه باز و بسته می کند.
شیر اطمینان:
این قطعه به فشار و دما حساس است. در مواقعی که فشار سیستم از 3 Bar بالاتر برود و یا دمای سیستم در حالت نرمال نباشد، مجرای خروجی این شیر باز شده و فشار و آب اضافی خارج خواهد شد.
شیر تخلیه آب:
گاهی ممکن است مشکل در سیستم پیش بیاید و مجبور به تعمیر شویم در این صورت برای خالی کردن آب موجود در سیستم از این قطعه استفاده می شود.
