اجزای کامیون میکسر بتن چه هستند؟

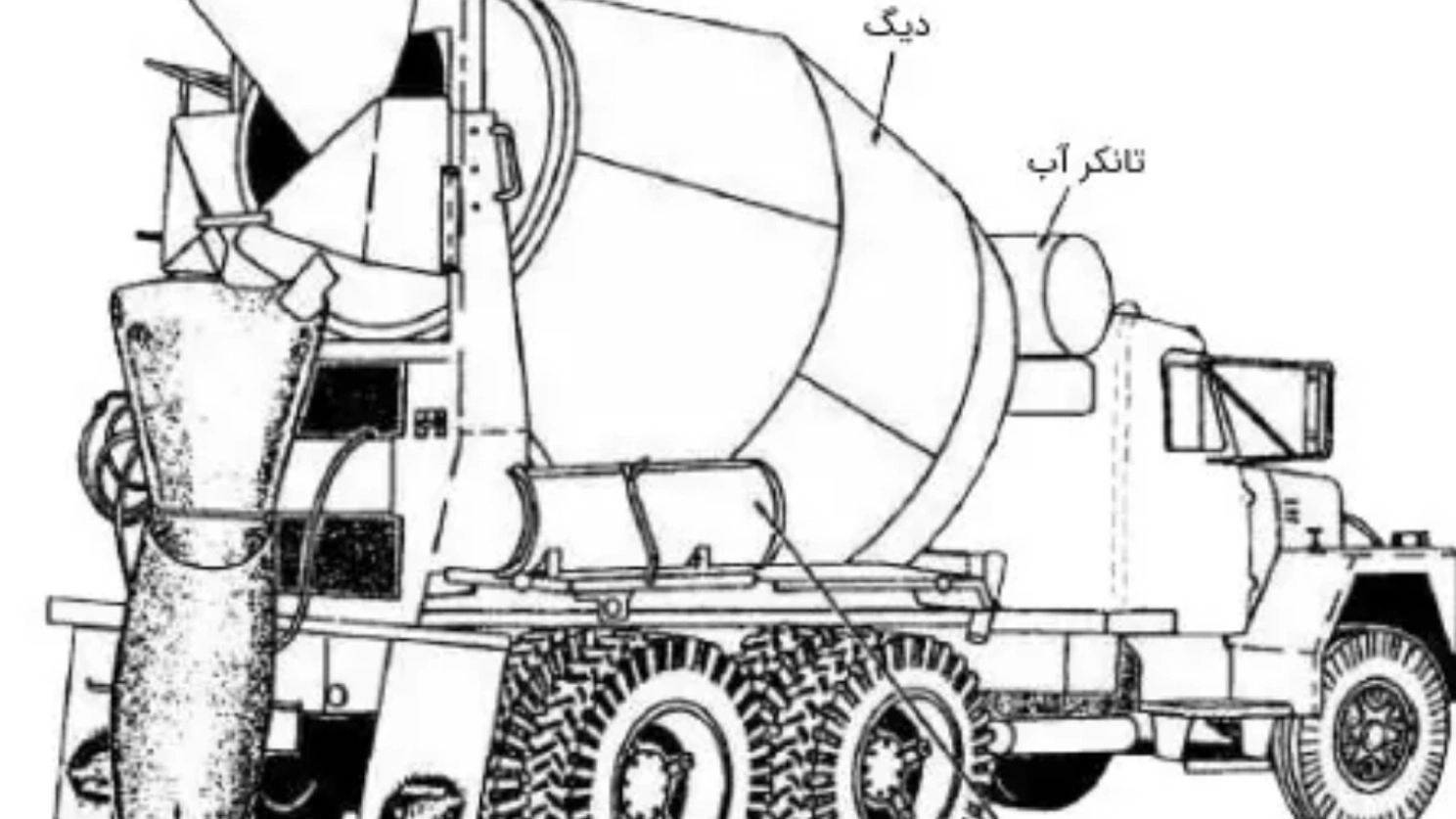

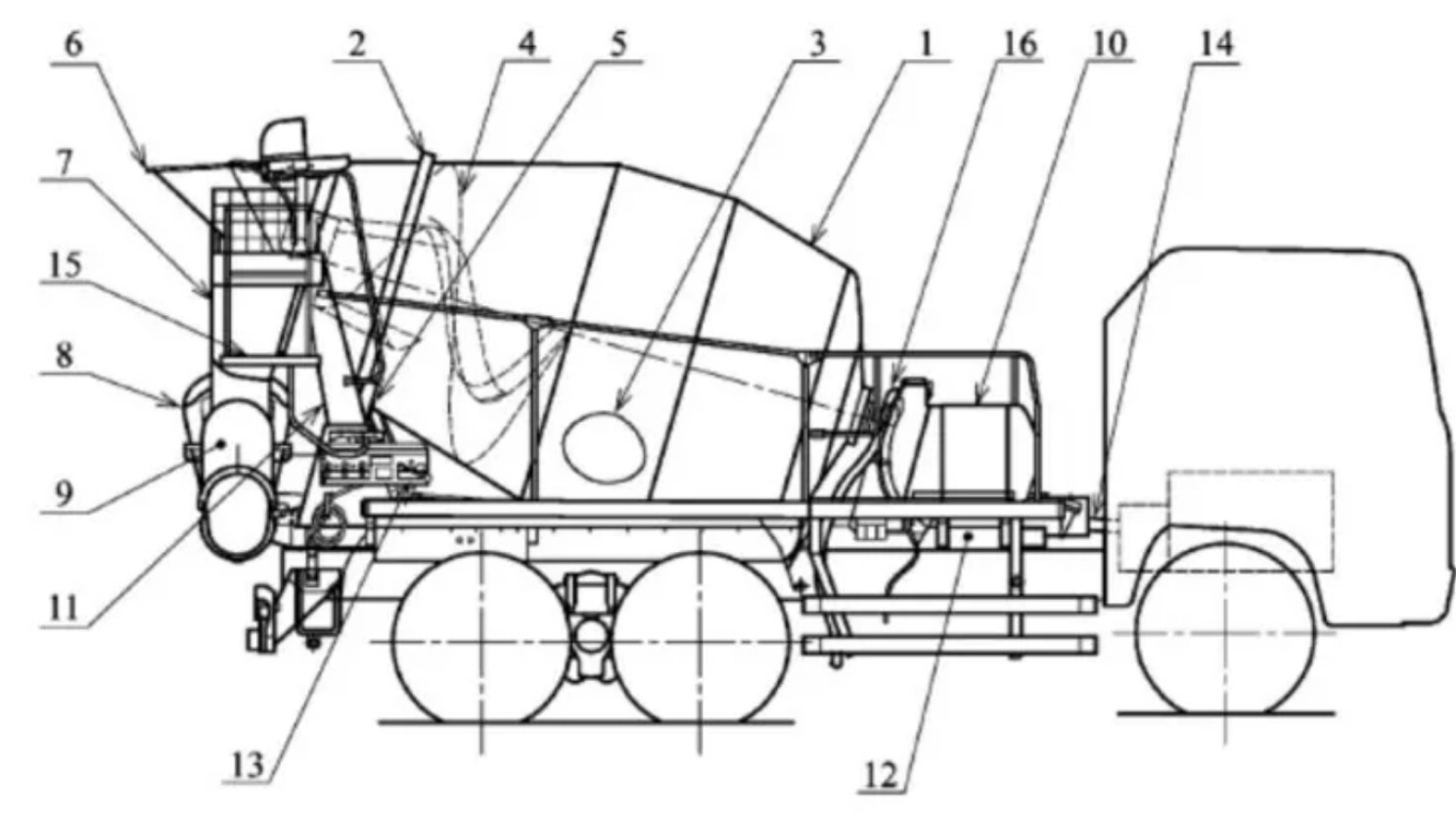

کامیون میکسر بتن، دارای انواع مختلف با اجزای متفاوت است. با این وجود، برخی از اجزا نظیر دیگ، تیغه، قیف، مخزن آب، شوت، زیرشاسی، موتور و غیره بین تراک میکسرها مشترک هستند. تصویر زیر، اجزای مختلف یک تراک میکسر معمولی را نمایش می‌دهد.

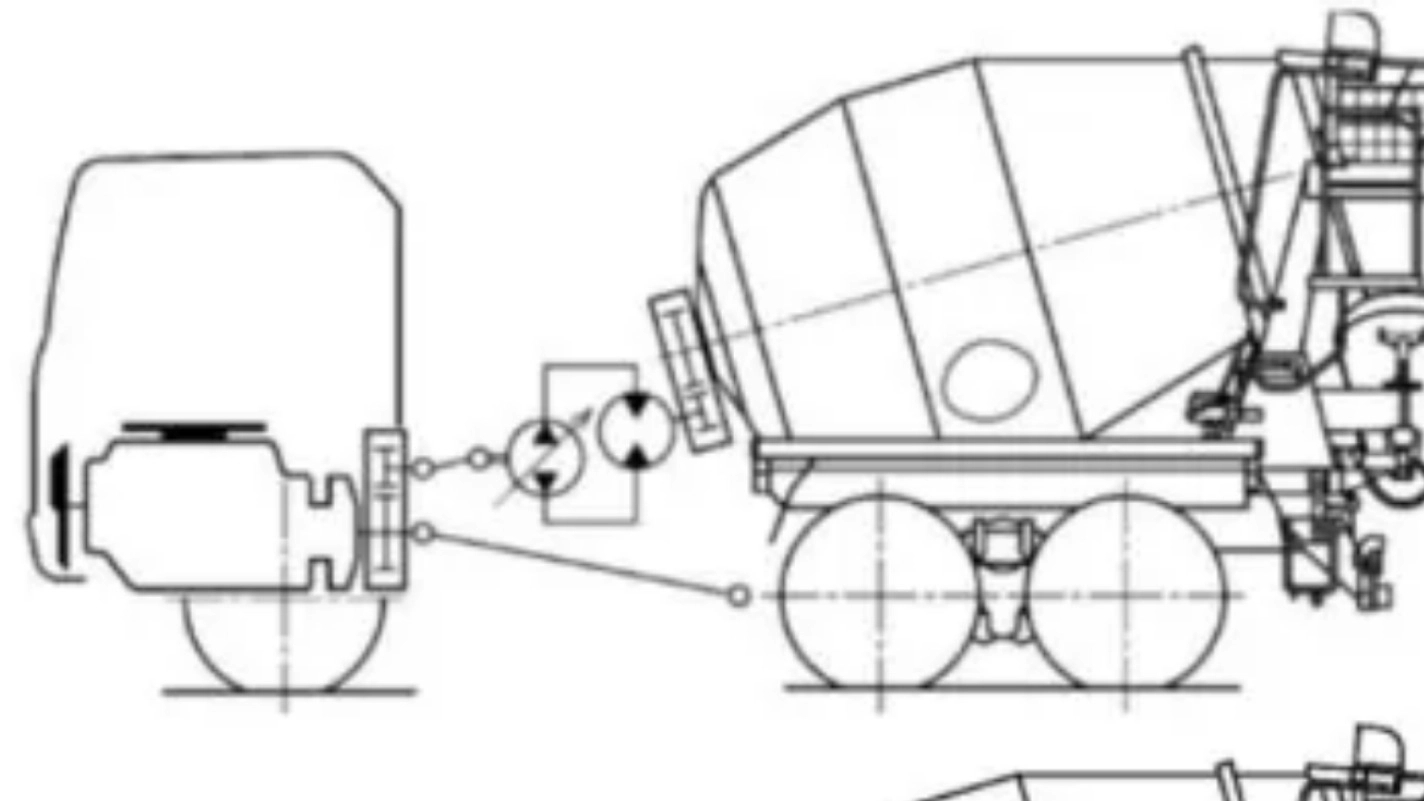

موتور کامیون میسکر بتن

موتور، بخشی است که انرژی لازم برای چرخش دیگ و تیغه را فراهم می‌کند. سامانه محرک دیگ می‌تواند توسط موتور کامیون یا یک موتور مستقل تغذیه شود.

قیف

قیف، وسیله‌ای است که به منظور تسهیل فرآیند بارگیری مورد استفاده قرار می‌گیرد. مواد از طریق قیف به درون دیگ ریخته می‌شوند. در صورت استفاده از قیف لولایی، باید محل آن محکم توسط پیچ محکم شود.

دیگ

دیگ تراک میکسر، محل بارگیری بتن یا مصالح است. ظرفیت دیگ با حجم داخلی آن نمایش داده می‌شود. دیگ‌ها اغلب از جنس فولاد هستند. با این وجود، دیگ برخی از تراک میکسرهای جدید از جنس فایبرکلاس ساخته می‌شود. فایبرگلاس، وزن کلی تراک میکسر و مصرف انرژی را کاهش می‌دهد.

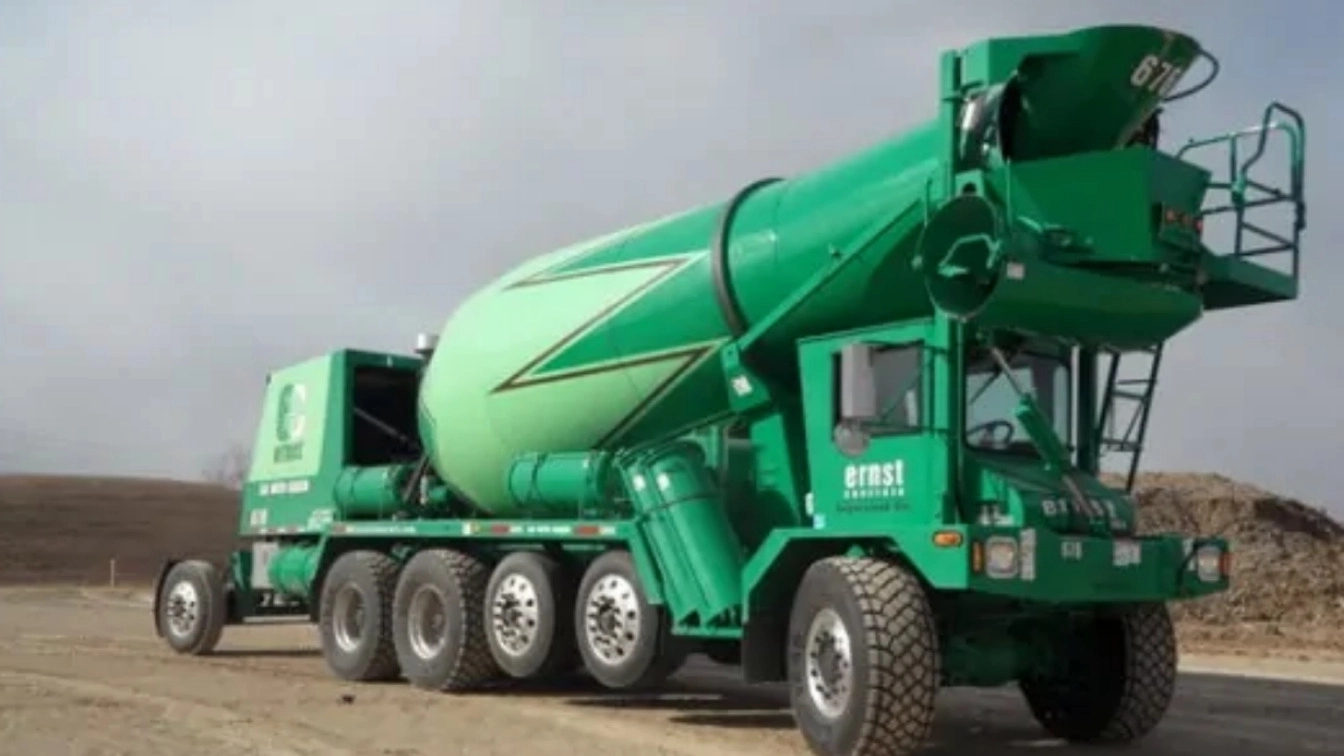

به دلیل تخلیه بتن از عقب تراک میکسر، یک نفر باید به عنوان راننده و یک نفر به عنوان اپراتور شوت محل تخلیه را تنظیم کنند. در طرف مقابل، در برخی از تراک میکسرهای پیشرفته، امکان تخلیه بتن از رو به رو (جهت‌گیری برعکس دیگ) فراهم شده است. در این میکسرها، اپراتور می‌تواند از درون کابین، شوت تخلیه را به راحتی در جهت دلخواه تنظیم کرده و فرآیند بتن‌ریزی را اجرا کند.

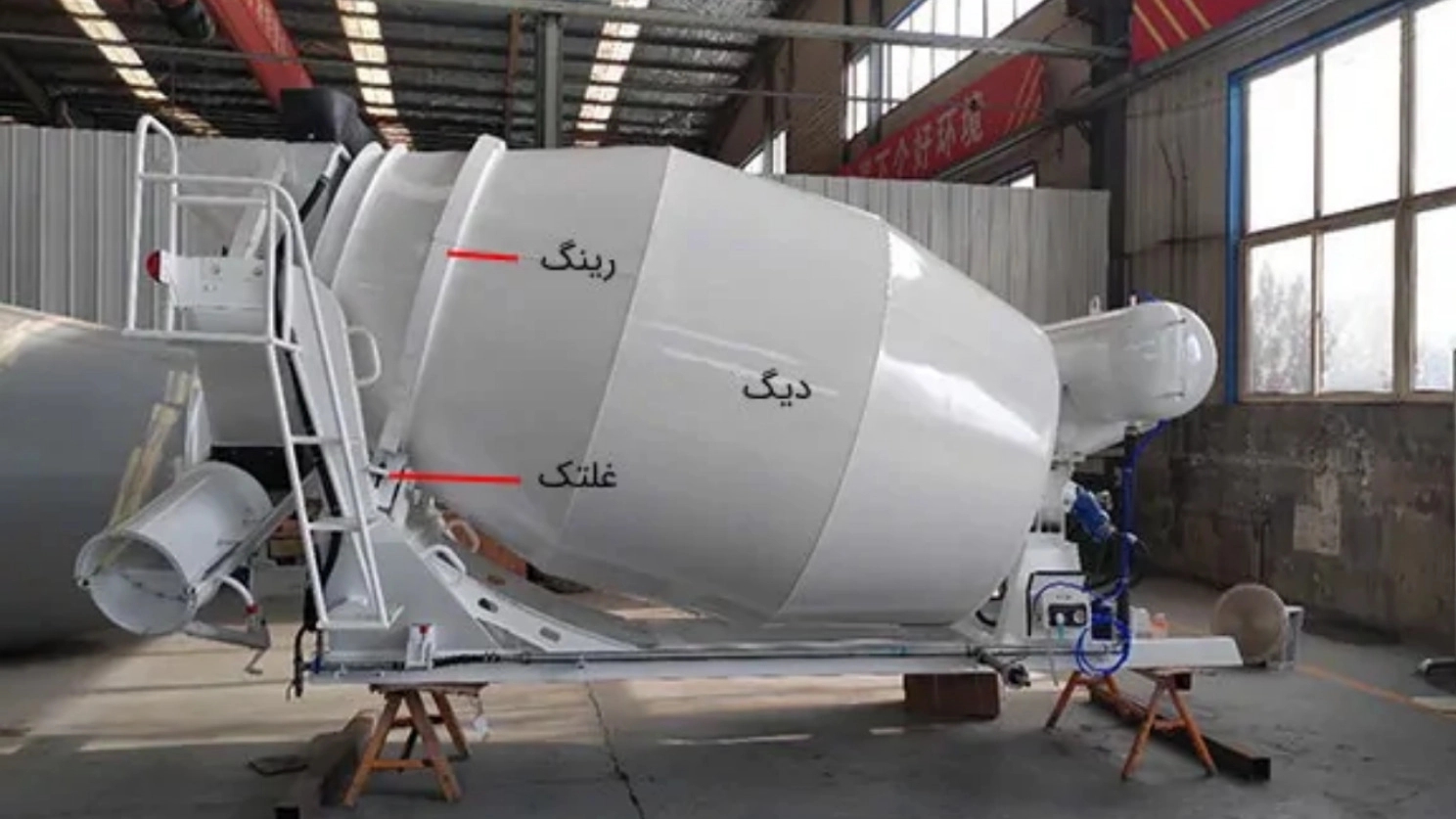

غلتک دیگ

غلتک‌ها، قطعاتی هستند که امکان چرخش دیگ را فراهم می‌کنند. دیگ از ناحیه رینگ بر روی غلتک‌ها قرار می‌گیرد.

رینگ دیگ

رینگ، بخشی برآمده بر روی بدنه بیرونی دیگ است که بر روی غلتک سوار می‌شود. وجود رینگ، فرآیند چرخش دیگ را ساده‌تر می‌کند.

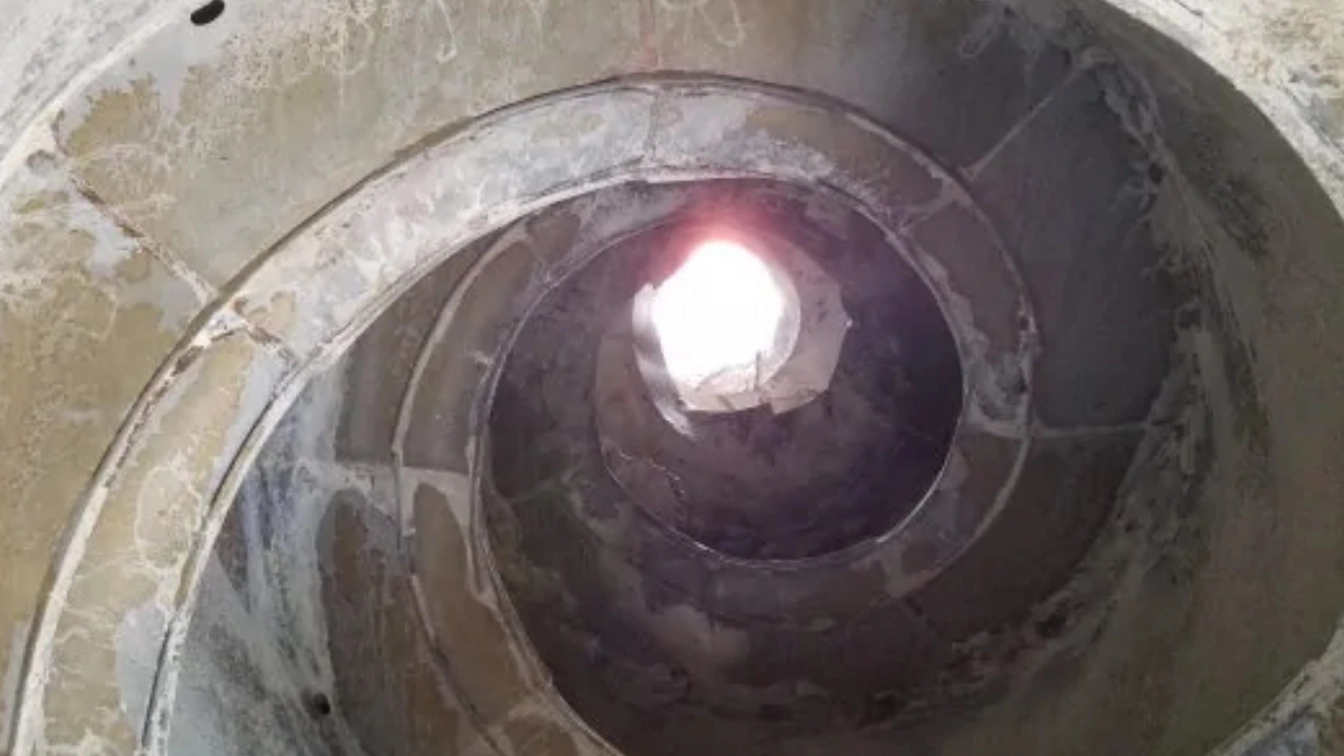

تیغه

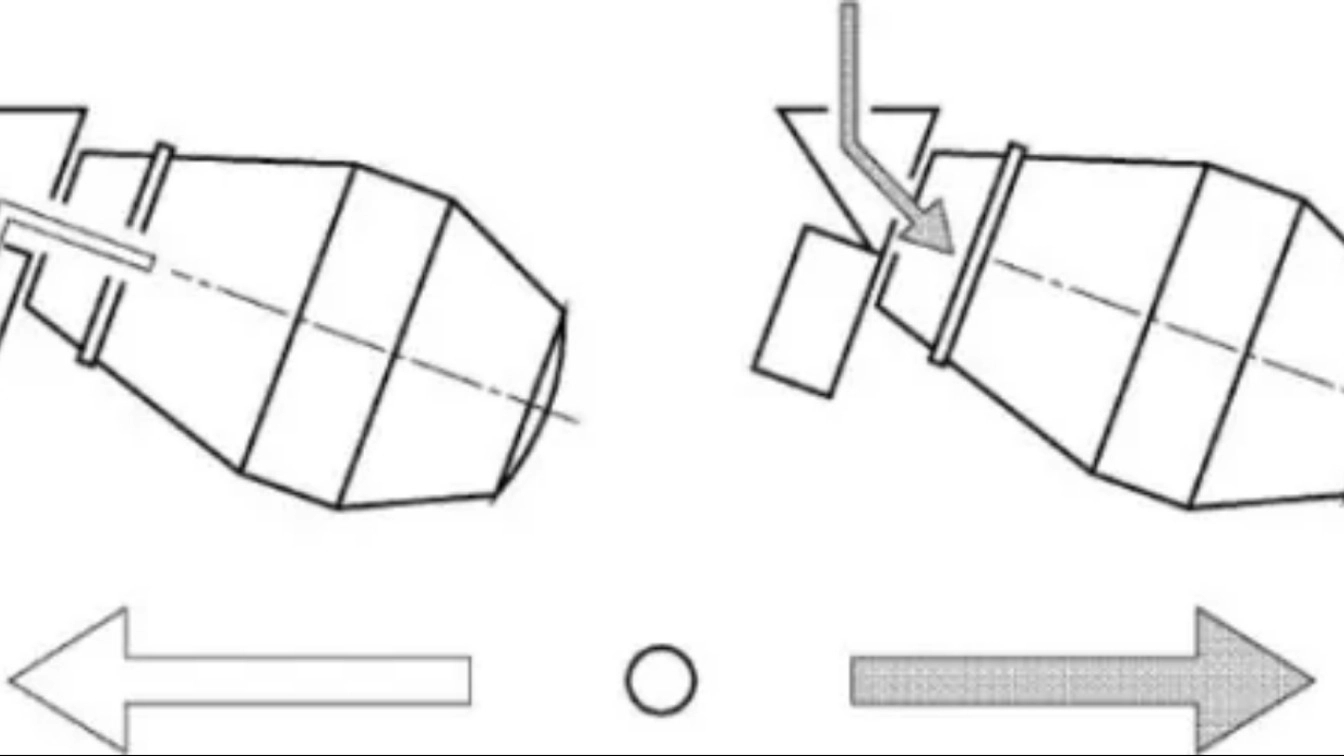

درون بدنه دیگ، تیغه‌ای به صورت مارپیچی تعبیه شده است که با طراحی منحصر به فرد خود، بارگیری و تخلیه مواد را ساده‌تر می‌کند. این تیغه معمولا از فولاد با عیار بالا ساخته می‌شود. تیغه از بخش‌های مهم تراک میکسر است که باید به خوبی از آن نگهداری شود.

مجرای دیگ

مجرای دیگ، یک حفره در پایین دیگ است که به منظور خارج کردن بتن تراشیده شده از سطح داخلی یا تخلیه اضطرای بتن مورد استفاده قرار می‌گیرد.

شوت

شوت، وسیله‌ای است که بتن را از درون دیگ به قالب یا پمپ هدایت می‌کند. این وسیله در حین حمل و نقل توسط یک مهار یا قلاب به بدنه کامیون متصل می‌شود. برای ثابت نگه داشتن شوت در حین بتن‌ریزی می‌توان از یک آویز یا نگهدارنده استفاده کرد.

وسیله عملگر

عملگر، وسیله‌ای است که کلید یا اهرم چرخاندن و توقف چرخش دیگ بر روی آن قرار دارد. به علاوه، تامین و قطع آب شستشو در این قسمت از کامیون میکسر بتن انجام می‌شود. این وسیله معمولا در قسمت کناری عقب کامیون قرار دارد و توسط اپراتور شوت مورد استفاده قرار می‌گیرد.

محور

محور، یک میله مرکزی است که وظیفه انتقال نیرو و چرخش چرخ‌های خودرو را بر عهده دارد. تراک میکسرها معمولا دارای دو یا چند محور هستند. وجود محورهای بیشتر باعث توزیع بهتر بار در جاده‌های حساس و کاهش استهلاک در جاده‌های معمولی می‌شود. به علاوه، محورهای زیاد، توانایی مانور و دور زدن کامیون رو افزایش می‌دهد.
