ساخت قالب پلاستیک یک فرایند پیچیده، دقیق و مهندسی است که برای تولید محصولات پلاستیکی در ابعاد و اشکال مختلف استفاده میشود. یک قالب پلاستیک برای فرایندهایی مثل تزریق پلاستیک، ریختهگری یا ترموفرمینگ ساخته میشود. در ادامه، مراحل کلی ساخت قالب پلاستیک توضیح داده شده است:
۱. طراحی قالب
- طراحی محصول: پیش از ساخت قالب، باید طراحی دقیق محصولی که قرار است با استفاده از قالب تولید شود، انجام شود. این طراحی معمولاً با استفاده از نرمافزارهای CAD (مانند SolidWorks، CATIA، یا AutoCAD) انجام میشود. در این بخش مواردی نظیر ابعاد، ضخامت دیواره، شکل و موارد فنی دیگر لحاظ میشوند.

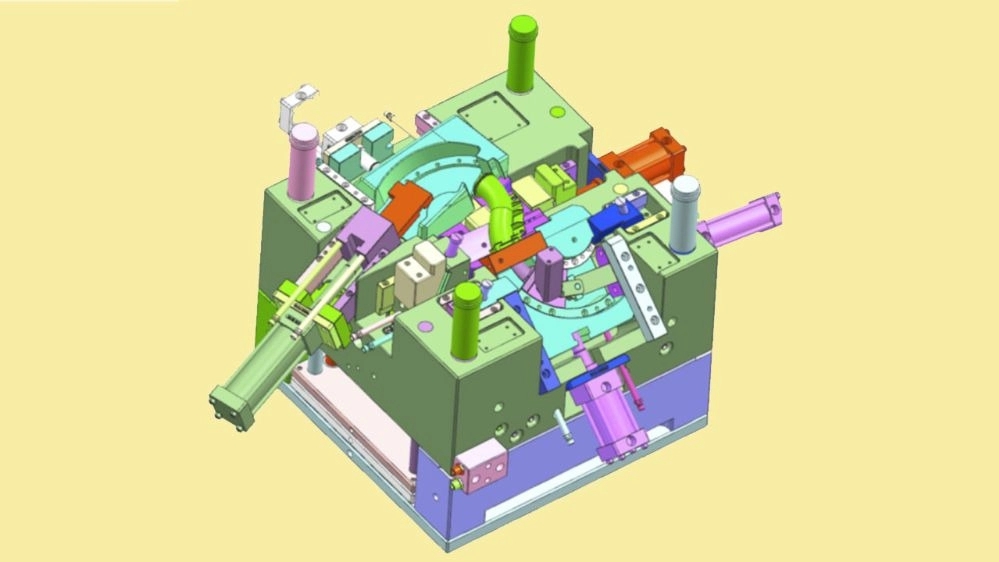

- طراحی قالب: قالب باید بر اساس طراحی محصول باشد. نوع قالب (قالب دو قسمتی یا چند قسمتی) و موقعیت ورودی مواد (Gate)، کانالهای خنککننده و نحوه خروج قطعه از قالب (Ejection System) طراحی میشوند. تحلیلهای جانبی (مانند تحلیل جریان مواد، تهویه و تنشها) برای بهینهسازی عملکرد قالب انجام میشود.
۲. انتخاب مواد برای ساخت قالب
- جنس قالب بسته به نوع استفاده و جنس پلاستیک انتخاب میشود. معمولاً از فولاد سخت، فولاد ابزار یا آلیاژهای آلومینیوم استفاده میشود.
- برای تولید انبوه (با چرخه طولانی)، معمولاً فولاد سخت انتخاب میشود. برای تولیدات کوچکتر ممکن است آلیاژهای نرمتر مانند آلومینیوم انتخاب شوند.
۳. ماشینکاری قطعات قالب
- برش اولیه: بلوکهای فلزی خام (مانند فولاد یا آلومینیوم) تهیه و در ابعاد اولیه بریده میشوند.
- فرزکاری (Milling): با استفاده از دستگاههای CNC، قسمتهایی از قالب ماشینکاری میشوند تا شکل اولیه ایجاد شود.
- سوراخکاری (Drilling): سوراخهایی برای نصب پیچها، سیستمهای خنککاری یا دیگر اجزا ایجاد میشود.
- تراشکاری (Turning): اگر قالب حاوی بخشهایی با اشکال دورانی است (مثل بطری)، این بخشها توسط دستگاههای تراش ساخته میشوند.
- ماشینکاری دقیق (Precision Machining): برای ساخت جزئیات دقیقتر، فرایندهای ماشینکاری پیشرفتهای انجام میگیرد (مانند اسپارک EDM یا وایر EDM).
۴. عملیات حرارتی
- برای افزایش استحکام و دوام قالب، قطعات ماشینکاری شده تحت عملیات حرارتی قرار میگیرند.
- این فرایند شامل سختکاری (Hardening) و تنشزدایی (Stress Relieving) است و باعث افزایش عمر قالب میشود.
۵. پولیش و پرداخت نهایی قالب
- سطح قالب باید کاملاً صاف و صیقلی شود تا کیفیت محصول تولید شده بالا باشد.
- پولیش دستی توسط ابزارهای مخصوص انجام میشود یا ممکن است از فرایندهای خودکار مانند پرداخت الکتروشیمیایی استفاده شود.
۶. مونتاژ اجزای قالب
- مونتاژ سیستم تزریق: سیستمهای ورودی پلاستیک (مانند Gate و Runner) در قالب نصب میشود.
- مونتاژ سیستم خنککننده: کانالهای خنککننده و سیستمهای جریان آب برای جلوگیری از داغ شدن و کاهش چرخه تولید نصب و آببندی میشوند.
- نصب سیستم خروج قطعه: سیستم مکانیکی برای خروج آسان قطعه پلاستیکی (مانند پینهای Ejector) نصب میشود.
۷. آزمون قالب (Mold Testing)
قالب ساخته شده باید قبل از استفاده نهایی آزمایش شود. این مرحله شامل قالبگیری چند قطعه آزمایشی و بررسی کیفیت قطعهها است. اشکالاتی مانند وجود خطوط جوش، تابخوردگی یا عدم تطابق ابعاد در این مرحله شناسایی شده و اصلاح میشوند.
۸. تولید انبوه
پس از آزمایش موفق، قالب وارد فرایند تولید انبوه میشود و میتواند پس از هر چرخه تزریق پلاستیک، قطعهها را یکی پس از دیگری تولید کند.
تکنولوژیهای پیشرفته در ساخت قالب:
پرینت سهبعدی:
در موارد خاص، پرینت سهبعدی برای ساخت قالبهای نمونه یا مدلهای اولیه استفاده میشود.
کنترل کیفیت با دستگاههای سهبعدی:
برای اطمینان از دقت ابعاد قالب، از دستگاههای اندازهگیری سهبعدی (CMM) استفاده میشود.
