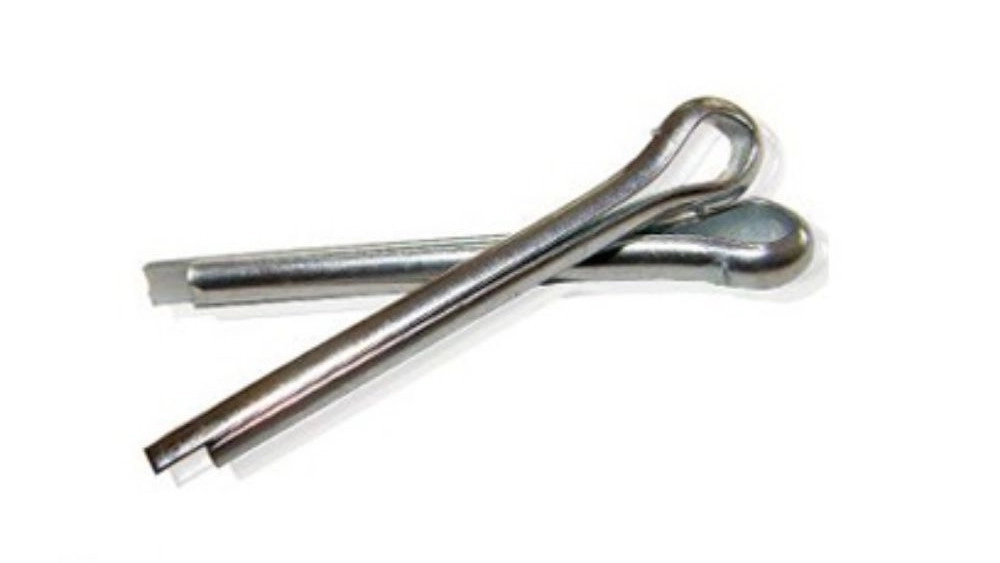

اشپیل چیست؟
یک نمونه قطعه ساده صنعتی از زیر مجموعه ملزومات اتصالات پیچی (لوازم جانبی اتصالات پیچ و مهره ای) میباشد که در اشکال و نمونه های مختلفی از مفتول ها ساخته و ارائه میشود. وظیفه آن متصل نگه داشتن ایمن دو قطعه و یا ضامن جدا نشدن اتصال بین دو قطعه می باشد به نحوی که در سوراخی قرار می گیرد و برای بستن یا سفت کردن استفاده می شود.
بیشتر مواقع در مکان هایی که از ارتعاشات بالایی برخوردار می باشند استفاده میشود و با وجود استفاده از آن ها، دیگر ارتعاشات شدید نمی توانند باعث جدایی قطعات مختلفی که توسط آن وصل شده اند گردند. در واقع نقش آن به عنوان یک ابزار قفل کننده بوده (شل نشدن اتصال پیچ و مهره و یا پین و خار) و با نصب و خم کردن آن یا طبق مکانیزم خاصی اتصالات مطمئن را امکانپذیر میسازد.
ویژگیهای اشپیل
ویژگیها و خاصیت های این قطعه کاربردی را میتوان از موارد زیر بررسی و متوجه شد.
شکل / مدل های اشپیل
آلیاژ / جنس های اشپیل
ابعاد / اندازه های اشپیل
نام های دیگر اشپیل
اشپیل صنعتی را در صنعت با نام های پین اشپیل، نیز به اصطلاح به کار میبرند. و بعضا خار اشپیل نیز به اشتباه گفته میشود.
اشپیل به انگلیسی (Split Pin) – (Cotter Pin) میباشدکه تلفظ آن اسپلیت پین و کوتر پین میباشد. و با اضافه نمودن مدل و یا آلیاژ و یا دیگر خاصیت ها به آن زیر مجموعه های آن را نیز میتوان مشخص نمود مانند: اسپلیت پینهای پیچ شش ضلعی (Split Pin for Hex Bolts) و یا از نمونه جنسهای آن که میتوان به موارد زیر اشاره نمود:
- اشپیل فلزی
- اشپیل برنجی
- اشپیل استیل
- اشپیل آهنی
- اشپیل مسی
- اشپیل آلومینیومی
- اشپیل فولادی

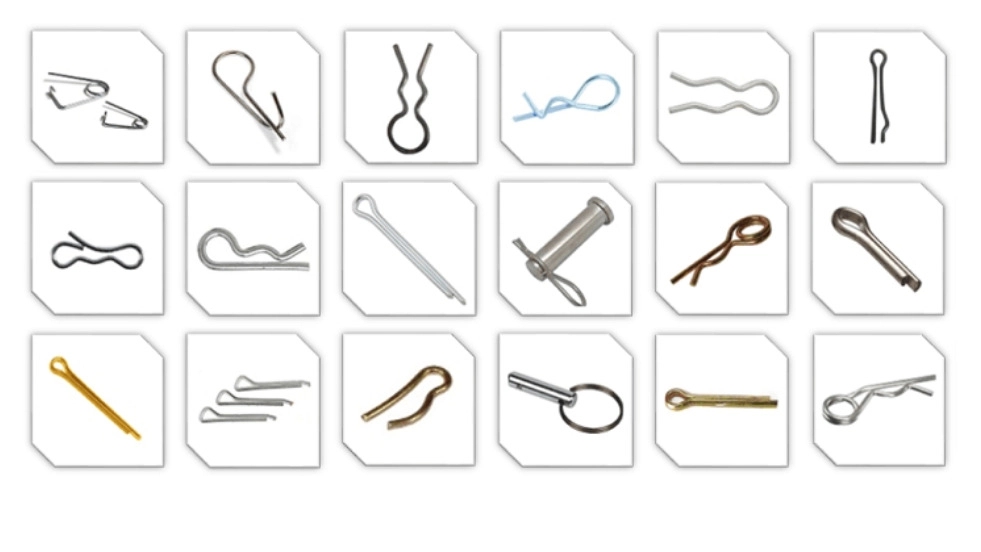

معرفی انواع مدل اشپیل

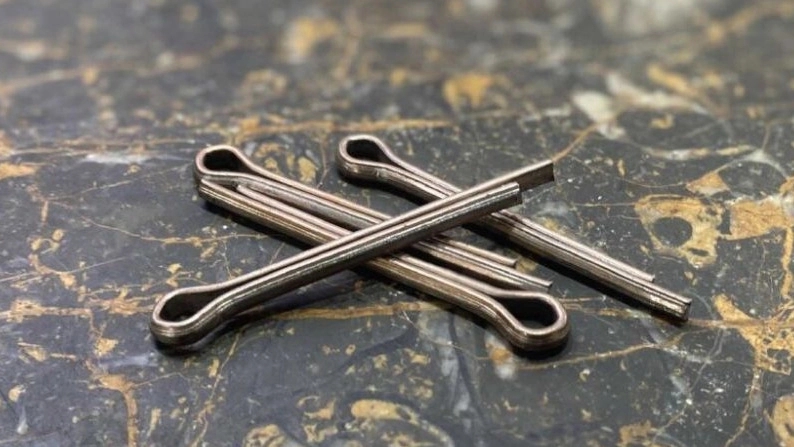

کاربرد اشپیل ها
اشپیل های مکانیکی معمولاً برای قفل کردن مهره ها (مهره های شکاف دار یا مهره های سوراخ دار)، محکم کردن پین ها و پرچ ها همچنین اجزای چرخ یا ماشین روی یک محور استفاده میشوند و در اغلب صنایع به کار گرفته میشود و نقش ضامن اتصالات را ایجاد میکند و با ایجاد یک اتصال عالی، جلوی بروز خطرات و خسارات را گرفته و موثر واقع خواهد شد.
سنجاق صنعتی یک اتصال دهنده ساده است که برای محکم کردن یک پیچ بر روی مهره یا نقاط مختلف یا هر بست میله ای شکل دیگر مورد استفاده قرار میگیرد.
پین های اسپلیت ممکن است به سادگی طراحی شده باشند و تولیدشان مقرون به صرفه باشند، اما به طور شگفت انگیزی قوی و بادوام هستند. در واقع، استحکام بسیار زیاد آنها یکی از دلایلی است که این پین ها معمولاً در کاربردهایی استفاده می شوند که ارتعاشات سنگین در آنها رایج است و باعث کاهش لرزش ها میشود.
کوتر پین ها یا اسپلیت پین ها در صنایع خودرویی، صنایع ریلی، صنایع هوایی، صنایع نظامی، صنایع ساخت کنتور و تابلوهای صنعتی، تاسیسات و کارخانجات آسانسور سازی، تجهیزات برق فشار قوی، مقره سازی، فلوتر سازی، لولا سازی و بسیاری از موارد دیگر هستند که نیاز مبرم را به وجود این قطعه در سازه هایشان دارند.
اشپیل تراکتور، سپر و گلگیر، کاپوت، ماشین ها، لنت پراید، چرخ عقب پراید، لنت پیکان، لوستر، جرثقیل، پلوس، ابزار، سگدست پیکان و بسیاری موارد دیگر که باعث استحکام اتصالات میشوند.
نحوه نصب اشپیل
نصب و جدا کردن این محصول آسان است نحوه نصب هر کدام از نمونه هایش متفاوت میباشد که در دیگر مقالات به آنها اشاره میشود ولی کلیات آن به این گونه میباشد که با وارد کردن آن در سوراخ محل مورد نظر و قفل کردن آن نصب انجام میپذیرد.
به عنوان یک قاعده کلی، آن ها نباید دوباره استفاده شوند، زیرا خمش اضافی آن را ضعیف می کند. این می تواند منجر به از کار افتادن آن شود، عمل قفل درست انجام نشود و باعث می شود پیچ و مهره شل شود و خسارات را ایجاد کند.
نکته مهم: هنگام خم کردن سنجاق، سعی کنید نقاط خم شده را گرد کنید تا به عقب برگردد زیرا این عمل باعث می شود که آنها به طور تصادفی چیزی را نگیرند و آسیبی وارد نکنند.
