تابلو برق فشار ضعیف

در نگاه کلی می‌توان گفت تابلو برق فشار ضعیف در مقایسه با تابلو برق خانگی ابعاد بزرگتری دارد. علاوه بر این برای ساخت تابلو برق فشار ضعیف از تجهیزات متنوع و زیادی استفاده می‌شود که در ادامه به توضیح در مورد هر یک از آن‌ها می‌پردازیم. تفاوت در ولتاژ انواع تابلو برق سبب تقسیم بندی آن‌ها به سه دسته متفاوت شده است. با توجه به تفاوت در ولتاژ انواع تابلو برق می‌توان حدس زد که تجهیزات سازنده آن‌ها نیز با هم متفاوت هستند‌. ولتاژ مورد نیاز برای تابلو برق فشار ضعیف در حدود ۱۰۰۰ ولت است.
اکثر مکان‌هایی که در آن از تابلو برق فشار ضعیف استفاده می‌شود عبارت‌اند از: ایستگاه‌های مبدل، ایستگاه‌های برق، ساختمان‌های تجاری، پالایشگاه‌ها، کارخانه‌ها و...

نکته قابل توجه در مورد تابلو برق فشار ضعیف اتصال تجهیزات سازنده آن به یکدیگراست. این ارتباط به حدی است که اگر یکی از قطعات سازنده تابلو برق دچار مشکل شود، سایر قطعات با مشکل مواجه می‌شوند‌.

انواع تابلو برق فشار ضعیف:

تابلو برق فشار ضعیف هم انواع مختلفی دارد. در این قسمت می‌خواهیم به توضیح در مورد تقسیم بندی تابلو برق فشار ضعیف بر اساس نوع استفاده بپردازیم که در زیر آمده‌اند.

1. تابلو برق اصلی
2. تابلو برق زیر دستی
3. تابلو برق DB برای روشنایی و دفاتر( دیواری)
4. تابلو‌های واسطه‌ای یا کنترلی
5. تابلو‌های خازنی
6. تابلو‌های MCC
7. تابلو‌های کشویی

تابلو برق اصلی:

محل قرارگیری تابلو برق اصلی بعد از ترانس است و تغذیه اصلی کل سیستم بر عهده این دسته از تابلو برق‌ها است. در تابلو برق اصلی با استفاده از مدارات کنترلی و حفاظتی امکان بروز خطا را به حداقل می‌رسانند. فیدر‌های استفاده شده در آن هم بیشتر از نوع کلید هوایی است.

تابلو برق زیردستی:

تابلو برق زیر دستی از فیدر‌های استفاده شده در تابلو برق اصلی تغذیه می‌کنند. کاربرد اصلی آن‌ها توزیع انرژی به قسمت‌های مختلف است. ورودی و خروجی این نوع تابلو با استفاده از کلید‌های کمپکت است. حفاظت از فیدرها هم توسط مکانیسم‌های داخلی کلید انجام می‌شود‌‌. لازم به ذکر است که تابلو برق زیر دستی نیاز به استفاده از مدار فرمان خاصی ندارد.

تابلو برق DB

اکثر تابلو برق‌های DB به صورت دیواری و برای ادارات ساخته می‌شود. هدف از ساختن این دسته از تابلو برق‌ها به صورت دیواری به حداقل رساندن فضای اشغالی توسط آن است. برای وردی و خروجی تابلو برق دیواری معمولاً از کلید مینیاتوری یا MCB استفاده می‌شود‌.

تابلو برق کنترلی:

هدف استفاده از تابلو برق کنترلی ایجاد ارتباط و کنترل بین تابلو‌های اصلی و MCC است. با توجه به کاربرد و نوع سیستم استفاده شده، تابلو برق کنترلی دارای انواع اتوماتیک، نیمه اتوماتیک و دستی است. در سیستم‌هایی نظیر کارخانه‌ شیشه‌سازی، فولاد سازی و ... که خط تولید پیوسته بوده، کار حساسیت بالایی دارد و دائماً باید کنترل شود، معمولاً از تابلو برق کنترلی استفاده می‌کنند. تا با کنترل دائم خط تولید احتمال بروز خطا را به حداقل برسانند. علاوه بر نظارت و کنترل سیستم استفاده از تابلو برق کنترلی مزایای دیگری هم دارد که در ادامه به برخی از آن‌ها اشاره می‌کنیم.
آسان کردن عیب‌یابی، رد یابی سریع ایرادات ایجاد شده، کاهش حجم قطعات الکتریکی و مکانیکی از دیگر مزایای استفاده از این نوع تابلو برق است.

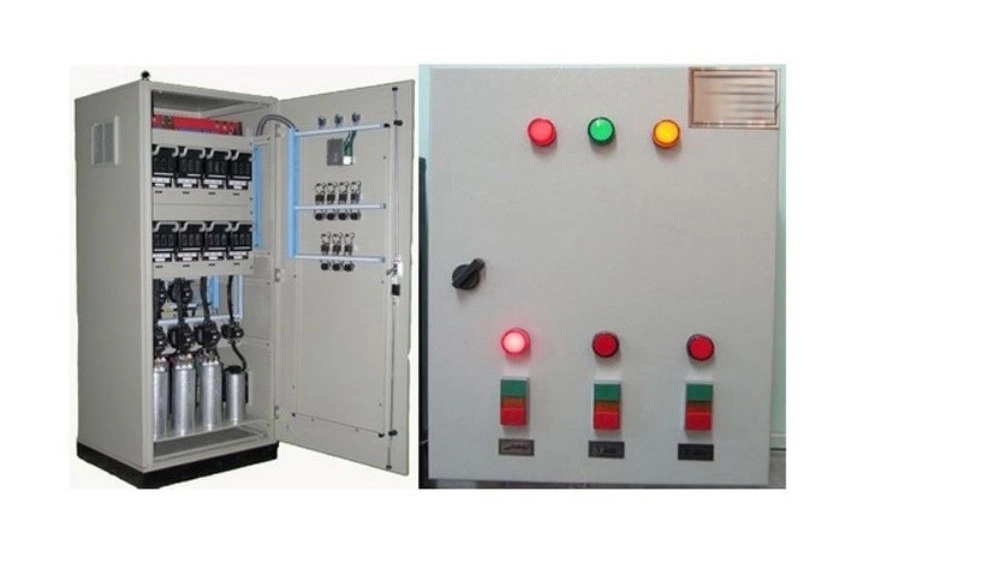

تابلو برق خازنی:

استفاده از موتور‌های القایی و بارهای سلفی سبب ایجاد توان تلف شده در سیستم می‌شود. یکی از روش‌های کاهش توان تلف شده استفاده از تابلو برق خازنی در سیستم است. تابلو برق خازنی با اصلاح ضریب قدرت سبب حذف اثر موتورهای القایی و بارهای سلفی می‌شود.

تابلو برق MCC

اغلب استفاده تابلو برق MCC در صنایع، شرکت‌ها و دفاتر است. تابلو برق MCC از تابلو‌های اصلی تغذیه می‌شوند. این نوع از تابلو برق‌ها دارای کنترل‌ها و حفاظت‌های مختلفی هستند.

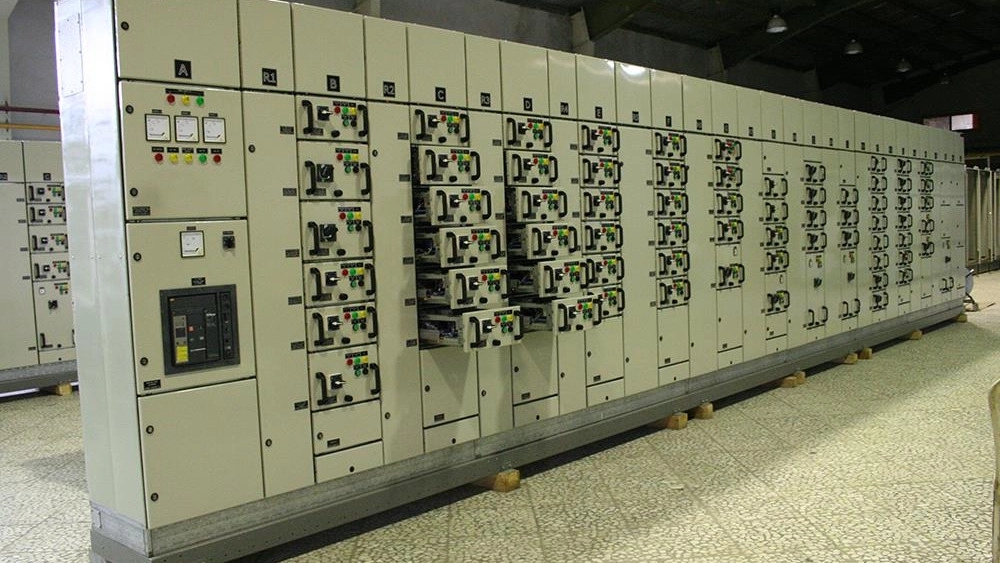

تابلو برق کشویی:

با توجه به این موضوع که فراهم کردن فضا برای پروژه‌های برق هزینه بالایی دارد، امروزه سعی می‌کنند تا از فضای استفاده شده حداکثر بهره‌وری را داشته باشند. به این منظور از تابلو برق کشویی استفاده می‌شود. استفاده از تابلو برق کشویی این امکان را فراهم می‌کند تا تعداد زیادی فیدر و مدارات کنترلی حجیم را با هم در یک سلول قرار دهید.

مزیت دیگر استفاده از تابلو برق کشویی این است که در صورت بروز مشکل در هر یک از قطعات به راحتی می‌توان سلول را جدا و قطعات را تعمیر کرد.
