سنسورهای ترموکوپل چگونه کار می کنند؟

یک جفت گرمایی یا ترموکوپل (Thermocouple)، ابزاری مخصوص اندازه گیری است و برای سنجش دمای بدنه تجهیزات مختلف و اجزاء درونی آن و انواع مواد مختلف طراحی شده است. یک جفت گرمایی از دو رشته سیم از جنس دو فلز متفاوت ساخته شده است. زمانی که این دو سیم به یکدیگر متصل شوند، یک مدار را تشکیل می دهند. این مدار باعث ایجاد دو اتصال الکتریکی جدا از هم می شود. یکی از اتصال ها در جایی تشکیل شده که درجه حرارت بایستی اندازه گیری شود. این قسمت به نام اتصال گرم یا اتصال اندازه گیری نامیده می شود. این قسمت جزو بخش های مهم و ضروری محسوب میگردد.

عوامل تأثیرگذار و مهم در قیمت نهایی ترموکوپل

1. کیفیت و نوع متریال یا مواد اولیه ای در سنسور بسیار حائز اهمیت است.
2. ضمانت و خدمات پس از فروش
3. میزان دقت بابت اندازه گیری دما
4. میزان پایداری و ثبات دماسنج
5. دامنه یا محدوده اندازه گیری سنسور دما یا محدوده دمایی که توسط سنسور قابل پشتیبانی است.

انواع ترموکوپل از لحاظ شکل ظاهری

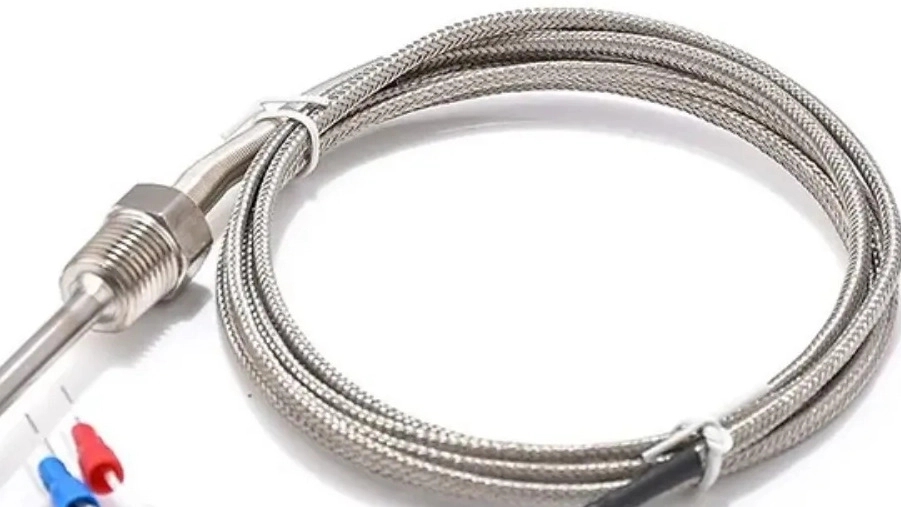

ترموکوپل سیمی

جفت گرمایی کابلی یا به عبارتی سنسور دما سیمی، یکی از پر مصرف ترین محصولات (پروب دما) محسوب می گردند. بهتر است از عبارت کابلی برای این نوع از تجهیزات الکترونیکی حرارتی یا گرمایی استفاده کنیم. سوال حائز اهمیت این است که کابل جفت گرمایی استفاده شده در آن از نوع افزاینده طول است یا جبران ساز؟
در بیشتر متون علمی مرجع تاکید شده است که می بایست از Thermocouple Extension Cables برای ساخت جفت حرارتی سیمی استفاده گردد. به عنوان مثال ما سه کابل برای دستگاه سنجش حرارت تایپ K داریم. کابل تایپ KX , KCA و WX . تکلیف WX که مشخص است، چرا که به دلیل دارا بودن درصد خلوص کمتر، حداکثر دمای ترموکوپل می بایست 800 درجه سانتیگراد باشد. همچنین برش (Cutting) های کابل برای سایز 1x2x0.50 میلی متر مربع بهتر است کمتر از 15 متر و حتی کم تر باشد.

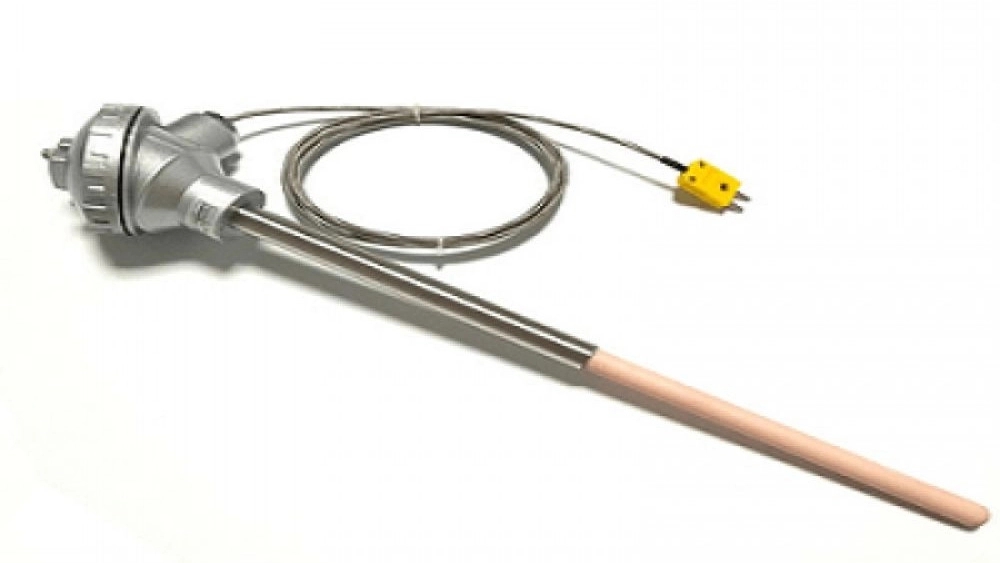

ترموکوپل سرامیکی

سنسور ترموکوپل سرامیکی در دسته سنسورهای دما بالا قرار می گیرد. غلاف محافظ سرامیکی از نوع C610 و C799 مطابق با استاندارد DIN آلمان ساخته می شود. در واقع می توان گفت که غلاف سرامیکی، نقطه طلاقی دماسنج اندازه گیری دما از نوع صنعتی، مبتنی بر فلز (Base Metal) و مبتنی بر فلزات نجیب (Noble Metal) است.به زبان ساده تر ما می توانیم سیم داخلی ترموکوپل (جفت گرمایی) نوع K را که می خواهیم دما را مطابق استاندارد های بین المللی تا 1260 درجه سانتیگراد درون غلاف محافظ سرامیکی قرار دهیم. همچنین ما می توانیم برای ساخت جفت حرارتی نوع S ای که قصد داریم دمای بالا تا 1400 درجه سانتیگراد را اندازه گیری کند، از غلاف سرامیکی KER 610 استفاده کنیم. این غلاف سرامیکی ساختار شکننده ای دارد و می بایست از تماس سیال و برخورد اجسام با آن جلوگیری شود.

از ترموکوپل در چه جاهایی استفاده می شود؟

تقریباً هرجایی که نیاز باشد تا دما اندازه گیری گردد، ترموکوبل هم استفاده می شود. ولی این تجهیزات در مصارف صنعتی و علمی بیشترین کاربرد را داشته و مورد مصرف قرار می گیرند. چرا سنسور ترموکوپل به طور معمول برای اندازه گیری دما برای مصارف مختلف مورد مصرف واقع می شود؟ در ادامه به 4 دلیل اصلی اشاره می کنیم:

1. چون قیمت آن ها بسیار مناسب بوده و در سِری های مختلفی ارائه می گردد.
2. اندازه گیری دما با آن ها با توجه به اصل کارکردشان، آسان است.
3. طیف گسترده ای از رنج دمایی را در محیط های مختلف بدون کوچکترین مشکلی اندازه گیری می کنند.
4. سرعت پاسخدهی فوق العاده به تغییرات دما. (اندازه گیری با سیم در معرض یا با یک غلاف محاف)
