قطعات یدکی جرثقیل سقفی

در یک جرثقیل سقفی قسمت‌ های مختلفی مانند تیر عرضی نگه دارنده، چرخ انتهایی، تیرها یا پل‌ های طولی، ضربه گیر، قرقره، بالابر، ریل‌ های طولی و غیره قرار دارند و هر کدام از این اجزا دارای عملکرد خاصی هستند و به طور مشترک موجب فعالیت و حرکت جرثقیل سقفی می‌ شوند. در این مقاله اجزای جرثقیل سقفی را معرفی می‌ کنیم.

قیمت قطعات جرثقیل سقفی

با توجه به نوسانات قیمت اجزای جرثقیل سقفی همچون دیگر قطعات بازار متغیر است. اما نگران نباشید، تیم ما همواره در تلاش است تا بهترین و مناسبترین قیمت قطعات جرثقیل را با توجه به وضعیت بازار ارائه دهد. ما برای کنترل بازار هم که شده سعی میکنیم تا مناسبترین قیمت قطعات جرثقیل را با بهترین کیفیت در اختیار شما عزیزان قرار دهیم.

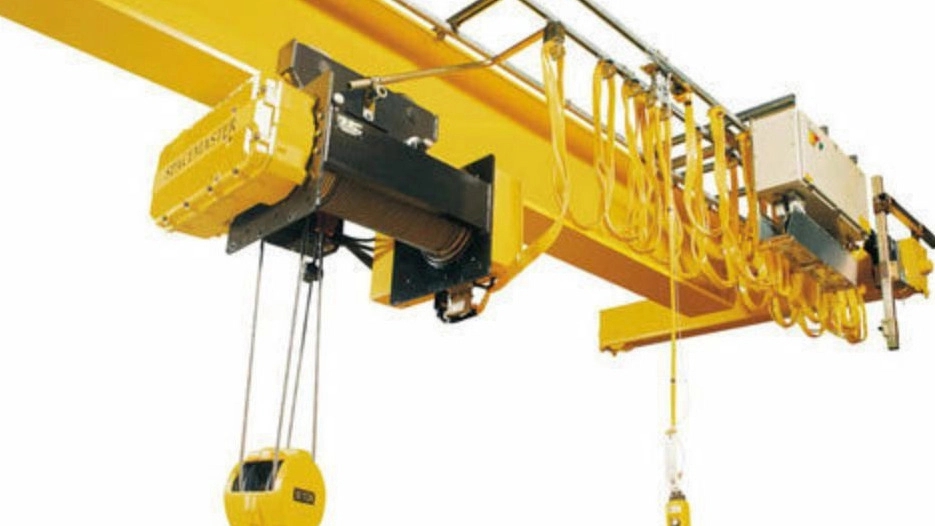

جرثقیل سقفی Overhead Crane ماشین یا قطعه ای است که به شما امکان جابجایی مواد و قطعات سنگین را از یک نقطه به نقطه دیگر و به طور دقیق می دهد. از آنجایی که هر جرثقیل طراحی و کاربری خود را دارد برای تعریف جرثقیل سقفی چیست تعریفی که بشود همه جرثقیل ها را را پوشش دهد نمی شود پیدا کرد. اما در کل به عبارت ساده جرثقیل سقفی برای انتقال و جابجایی وسایل سنگین در سوله و سالن و انبار مکان های مشخص می باشد.

قلاب Hook: بار برداشته شده با استفاده از قلابی به بالابر متصل می شود بلند می شود.

بالابر Hoist: چیزی است که سبب بلند کردن و نگهداشتن، بالا بردن و پایین آوردن را با کمک سیم و زنجیر و طناب انجام می دهد. بلند کننده می تواند به صورت دستی ( با دست )، بوسیله برق یا هوای فشرده ( پنوماتیک ) قدرت بگیرد.

واگن Trolley: واگن برقی وظیفه پشتیبانی از بالابر را دارد. این وسیله به شکل افقی در امتداد پل جرثقیل حرکت می کند. برای در موقعیت قرار دادن قلاب و بالابر قبل از بلند کردن یا پایین آمدن بار استفاده می شود. این وسیله در دو حالت تنظیم می شود.

حرکت پایین Under Running: چرخ های واگن روی پایین فلنج تیر جرثقیل حرکت می کند.

حرکت بالا Top Running: چرخ های واگن بر روی ریل فیکس شده روی تیر جرثقیل حرکت می کند. این سیستم بیشتر در تردد دوتایی دیده می شود.

پل Bridge: تیر باربرکه طول و عرض ساختمان را طی می کند. این قطعه جزو ساختار اولیه جرثقیل سقفی بوده و که ریل ها را به هم متصل می کند. بالابر را به جلو و عقب با استفاده از واگن انجام می دهد. یک پل را می توان از یک یا دو تیر ساخت که به عنوان یک پل و دو پل شناخته می شود. تیر ها می توانند با استیل نورد شده ساخته شوند یا می توان با جوش دادن تیر ها به جعبه فولادی ساخته شود.

باند حرکت Runway: مسیری که پل جرثقیل برای انتقال به بالا و پایین استفاده می شود. این قسمت بخشی از ساختمان است. به ازای هر جرثقیل سقفی دو عدد Runway موجود است.

ریل باند حرکت RUNWAY RAIL OR TRACKS: ریل که توسط ران وی پشتیبانی می شود جایی است که جرثقیل حرکت می کند. جرثقیل های پر قدرت معمولا روی ریل های ASCE حرکت می کند. جرثقیل های پایه زمینی میتوانند از یک ریل روی زمین استفاده کنند و جرثقیل روی آن حرکت کند.

بارکش انتهایی End Trucks: این قطعات در انتهای پل ها قرار دارند، پل را به بالا و پایین ران وی حرکت می دهند. این قطعات از چند چرخ برای حرکت روی مسیر حرکت استفاده می کنند. هر بارکش با توجه به نوع جرثقیل می تواند ۲، ۴ یا ۸ چرخ داشته باشد.

ضربه گیر Bumpers: طراحی ضربه گیر ها به گونه ای است که انرژی جرثقیل را جذب و ضربه را کاهش دهند. جرثقیل به شکل کنترل شده حرکت کرده و رمانی که به انتهای مسیر برسد نیروی آن را به حداقل می رساند. ضربه گیر می تواند به پل، واگن برقی یا استاپ مسیر حرکت متصل شود.

کنترل Controls: کنترل به صورت یک صفحه روی جرثقیل یا بالابر نصب می شوند و ریموت کنترل راه دور یا آویزی به اپراتور اجازه می دهد جرثقیل را کنترل کند. کنترل ها موتور بالابر و حرکت جرثقیل را فرمان دهی می کنند. کنترل ها به طور معمول در یک صفحه روی جرثقیل یا بالابر نصب می شوند و کنسول رادیویی آویز یا از راه دور به اپراتور اجازه می دهد تا جرثقیل را اجرا کند. کنترل ها می توانند از دستگاه های با فرانس متغیر VFD استفاده کرده و سرعت و هدایت را دقیق را کنترل نمایند.

برق رسانی ELECTRIFICATION: نوار های هادی عایق و ایزوله با سیستم festoon (کابل های مسطح) نیرو را از ساختمان به جرثقیل منتقل می کنند.

انواع جرثقیل سقفی

جرثقیل های سقفی در اندازه ها، شکل ها و ظرفیت های مختلف وجود دارند و انتخاب مناسب نوع جرثقیل سقفی برای ساده سازی فراّیند تولید و مصرف شما ضروری است. برای مشخص کردن نوع مناسب توجه فرمایید یک جرثقیل مشخص همه کاره وجود ندارد و باید بر اساس نیاز خود به موارد زیر توجه کنید:

حرکت و ساختار جرثقیل
وزن و نوع موادی که قرار است جابجا شوند
محل نصب جرثقیل – محوطه داخلی هستند یا خارجی
ظرفیت مورد نیاز
هر چند وقت یکبار از جرثقیل استفاده می شود
طول یا دهانه جرثقیل
