دستگاه پانچ CNC چیست؟

دستگاه پانچ CNC چیست؟

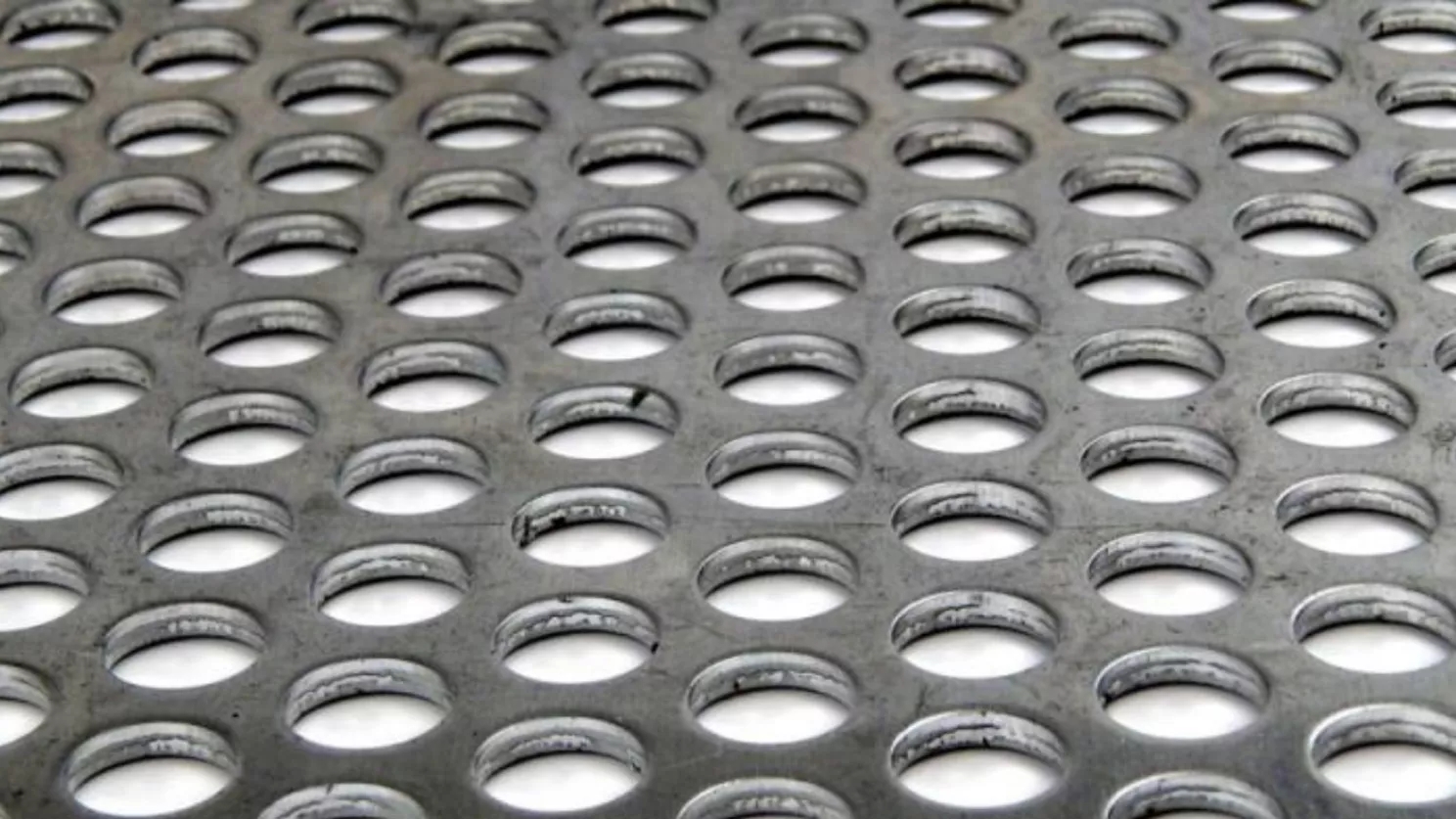

سوراخ کاری و ایجاد حفره یا برجستگی در انواع متریال های موجود اعم از ورق های فلزی و کاغذی تا چوبی را می توان تعریف کلی پانچ دانست. پانچ ورق با دستگاه CNC یا ورق پانچ شده (Perforated metal) نیز یک فرآیند شکل‌دهی فلزات است که در آن با استفاده از یک پرس پانچ، به ابزاری به نام پانچ نیرو وارد می‌شود تا به داخل قطعه فلزی وارد شده و با برش دادن قطعه، در آن سوراخ ایجاد کند. مواد اولیه استفاده شده برای ساخت ورق پانچ، ممکن است ورق گالوانیزه (سفید)، ورق روغنی(نورد سرد)، ورق سیاه (نورد گرم)، ورق آلومینیوم یا ورق استیل باشد. همچنین ورق پانچ شده در ضخامت های گوناگونی تولید و عرضه می شود و هر یک از انواع آن کاربرد خاصی دارد.

غالباً پانچ پس از عبور از قطعه و سوراخ کردن آن، به یک حفره حدیده در زیر قطعه وارد می‌گردد. سوراخ هایی که در ورق پانج ایجاد می شود، ممکن است دایره ای یا مستطیلی شکل باشد، ولی گاهی نیاز به حفره هایی با اشکال پیچیده تر هست که برای ساخت این اشکال، ورق را با محاسبه دقیق موقعیت، چند بار از زیر دستگاه عبور داده و یا از پانچ های متعدد استفاده می کنند. بسته به نوع و جنس قطعه‌ای که پانچ می‌شود، این قطعات قراضه ممکن است بازیافت شده و دوباره استفاده شوند یا دور ریخته شوند.

دستگاه پانچ ورق فلزی CNC

پانچ ورق با دستگاه CNC یک فرآیند ساخت است که توسط پرس CNC صورت می‌گیرد. این دستگاه طراحی چند ابزار دارد و با بهره گیری از تکنولوژی های جدید، این امکان را به ما می دهد که یک ورق فلزی را در جهت محورهای x و y حرکت دهد تا ورق به‌دقت در زیر رام پانچ دستگاه قرار گرفته و برای پانچ آماده شود و در نهایت در محل دقیق پانچ میشود.

در نتیجه این حرکت می توان علاوه بر سرعت تولید بالا، انواع شکل سوراخ ها را روی ورق های فلزی اجرا کرد (شکل های هندسی خاص، اشکال مورد نیاز برای ساخت قطعات صنعتی و یا اشکال تزئینی). دستگاه پانچ CNC برای انجام عملیات پانچ، از کامپیوتر فرمان می گیرد، در نتیجه دقت بسیار بالا و ضریب خطای پایینی دارد. دستگاه پانچ سی ان سی (CNC) می تواند ورق های فلزی مختلف مانند، ورق های فولادی، ورق های گالوانیزه، ورق های آلومینیومی، آهن، استیل، برنج، برنز، گالوانیزه و دیگر ورق های فلزی دیگر را پانچ کند.

برای ایجاد شکل‌های پیچیده از ورقه‌ فلزی، از ترکیبی از هم‌پوشانی پانچ‌های متعدد و ضربات مجزا استفاده می‌شود. این دستگاه همچنین شکل‌ها و برگه‌های سه‌بعدی مثل خم، فرورفتگی، پیچ و برش نیمه را در ورق‌هایی با ظرفیت‌های متفاوت ایجاد می‌کند. این شکل‌ها اغلب در طراحی محفظه‌های فلزی به‌کار برده می‌شوند. این دستگاه قابلیت ایجاد دنده مارپیچی، تا کردن نوارهای کوچک، پانچ کردن لبه‌های برش داده شده بدون ایجاد هیچ‌گونه علامت و نشانه ابزاری را دارند و در نتیجه دستگاه‌های بسیار سازنده‌ای هستند.

عملکرد دستگاه پانچ به چه صورت است؟

پانچ ورق فلزی به وسیله دستگاه CNC پانچ، یک فرایند ساخت است که توسط پرس رام پانچ بر روی ورق انجام می شود. برای برش ابتدا طرح را توسط نرم افزار های AutoCad یا CAM طراحی کرده و سپس به دستگاه خواهیم داد. جهت اعمال پانج بر روی فلزات، ساپورت ها یا بازو های دستگاه، ورقه فلزی را در جهت X و Y به صورت دقیق حرکت داده تا نقطه ای که برای پانچ یا سوراخ مدنظر است دقیقا در زیر قطعه ای به نام پانچ در دستگاه پانچ سی ان سی سی ان سی قرار بگیرد.

دستگاه پانچ با قدرت بسیار بالا به ورق فلزی فشار می آورد و آن را سوراخ می کند و تکه اضافه ی فلزی را از ورق فلز جدا میکند تا ورق فلز شکل مربوطه در برنامه CNC را دریافت کند. لازم به ذکر است عملیات با نظارت اپراتور صورت میگیرد. این عملیات همچنین به روشی دیگر توسط دستگاه برش لیزر فلزات نیز می تواند انجام شود. اشکالی که می توان توسط این دستگاه پانچ کرد میتوانند به سادگی اشکال هندسی نظیر دایره ، مربع ، لوزی و … باشند. دستگاه پانچ ورق آهنی، قادر به بوجود آوردن اشکالی با پیچیدگی بالاتر نسبت به شکل های هندسی خواهد بود و این کار را توسط پانچ های پی در پی انجام خواهد داد.

دستگاه پانچ CNC چه مزایایی دارد؟

عملیات پانچ با سی ان سی دارای مزایایی به شرح زیر میباشد:

دستگاه پانچ CNC در مقابل دستگاه های پانچ دستی دارای دقت بسیار بیشتری می باشد.
می تواند اشکال بسیار پیچیده و حتی سه بعدی را طراحی کند.
می تواند با سرعتی بسیار بیشتر نسبت به دیگر دستگاه ها ورق ها را پانچ کند.
می تواند اکثر ورق های فلزی از جمله ورق فولادی و آلومینیومی را پانچ کند.
می تواند سوراخ های ریز بر روی ورقه فلزی ایجاد کند.
امکان ایجاد همزمان چندین قطعه در یک ورق را دارا میباشد.
امکان ایجاد حکاکی و برش همزمان بر روی ورق در یک زمان کاری را دارا میباشد.
ضایعات متریالی که تولید میکند کم میباشد.

ورق پانچ در چه جاهایی کاربرد دارد؟
