چرخ دنده ها به عنوان اجزای بسیار مهم در بسیاری از دستگاه ها و ماشین آلات، نقش اساسی در انتقال قدرت و تغییر سرعت و جهت حرکت ایفا می کنند انواع چرخ دنده ها بسته به جنس، شکل ظاهری و کاربردشان تقسیم بندی شده اند. هر یک از این انواع، ویژگی ها و کاربردهای خاص خود را دارند. انتخاب نوع مناسب چرخ دنده به عوامل مختلفی مانند بار وارده، سرعت چرخش، دقت مورد نیاز و محیط کار بستگی دارد.
انواع چرخ دنده به لحاظ جنس آنها
فولاد سمانته، به عنوان یکی از متداول ترین مواد در ساخت چرخ دنده ها، به دلیل استحکام و دوامی که دارد، انتخابی ایده آل برای بسیاری از کاربردها است. این فولاد به خاطر سختی سطحی بالایی که دارد، متریالی عالی برای ساخت چرخ دنده ها می باشد. قیمت فولاد سمانته بسته به نوع و گرید آن متغیر می باشد. برای انتخاب فولاد سمانته مناسب، علاوه بر قیمت فولاد سمانته ، باید به عوامل دیگری مانند مقاومت به سایش، مقاومت به خستگی، مقاومت به ضربه و مقاومت به خوردگی نیز توجه کرد.
علاوه بر فولاد های آلیاژی، مواد دیگری مانند چدن، برنز، آلومینیوم و حتی پلاستیک های صنعتی نیز در ساخت چرخ دنده ها مورد استفاده قرار می گیرند. انتخاب جنس مناسب برای یک چرخ دنده به عوامل مختلفی از جمله بار وارده، سرعت چرخش، محیط کار و دقت مورد نیاز بستگی دارد.
انواع چرخ دنده به لحاظ شکل آنها

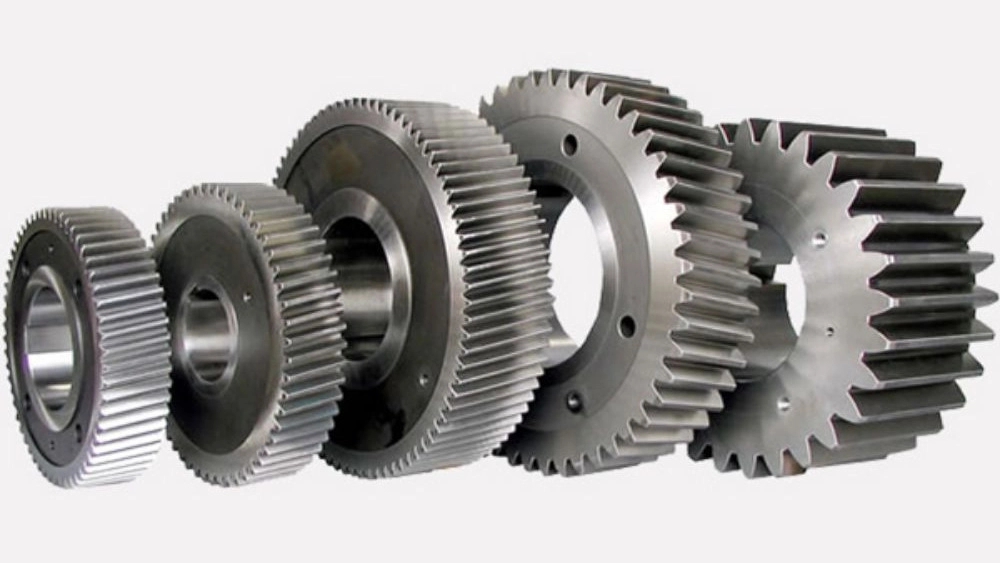

چرخ دنده ساده
چرخ دنده ساده یکی از ابتدایی ترین و پرکاربردترین انواع چرخ دنده ها است. این قطعه مکانیکی به دلیل ساختار ساده و عملکرد موثرش، در بسیاری از دستگاه ها و ماشین آلات مورد استفاده قرار می گیرد.
ساختار چرخ دنده ساده:
یک چرخ دنده ساده از یک دیسک دایره ای شکل تشکیل شده است که روی محیط آن دندانه هایی به صورت موازی با محور چرخش ایجاد شده اند. این دندانه ها با دندانه های چرخ دنده مجاور درگیر شده و حرکت دورانی را از یک محور به محور دیگر منتقل می کنند.

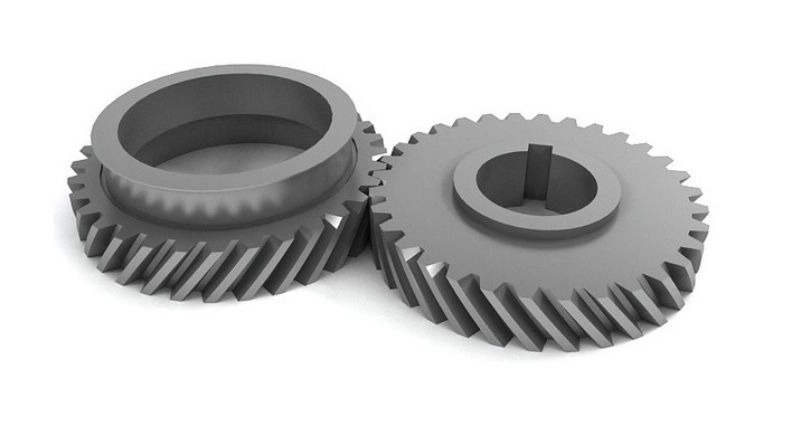

چرخ دنده مارپیچی
چرخ دنده های مارپیچی یکی از انواع پرکاربرد چرخ دنده ها هستند که در بسیاری از دستگاه ها و ماشین آلات صنعتی مورد استفاده قرار می گیرند. این چرخ دنده ها به دلیل ساختار خاص خود، مزایای متعددی نسبت به چرخ دنده های ساده دارند.
ساختار چرخ دنده مارپیچی:
بر خلاف چرخ دنده های ساده که دندانه های آن ها به صورت موازی با محور چرخش قرار دارند، دندانه های چرخ دنده های مارپیچی به صورت مورب نسبت به محور چرخش قرار گرفته اند. این ساختار باعث می شود که تماس بین دندانه ها به تدریج برقرار شده و به تدریج قطع شود.
چرخ دنده مخروطی
چرخ دنده مخروطی نوعی چرخ دنده است که برای انتقال نیرو بین دو شفت که با زاویه مشخصی نسبت به هم قرار دارند، استفاده می شود. معمولاً این زاویه ۹۰ درجه است، اما می تواند زوایای دیگری نیز داشته باشد. شکل ظاهری دندانه های این نوع چرخ دنده ها به صورت مخروطی است و به همین دلیل به آن ها چرخ دنده مخروطی گفته می شود.
چرخ دنده شانه ای
چرخ دنده شانه ای، قطعه ای اساسی در بسیاری از مکانیزم ها و دستگاه هاست که وظیفه تبدیل حرکت دورانی به حرکت خطی یا برعکس را بر عهده دارد. این نوع چرخ دنده از دو بخش اصلی تشکیل شده است:
شانه (Rack): یک میله یا نوار فلزی است که روی یکی از سطوح آن دندانه هایی به صورت موازی با هم تراشیده شده اند.
پینیون (Pinion): یک چرخ دنده دایره ای است که با دندانه های شانه درگیر می شود.
مکانیزم چرخ دنده شانه ای به این صورت است که در آن پینیون می چرخد و دندانه هایش با دندانه های شانه درگیر شده و باعث حرکت خطی شانه به جلو یا عقب می شود. به عبارت دیگر، حرکت دورانی پینیون به حرکت خطی شانه تبدیل می شود و بالعکس.
چرخ دنده حلزونی
چرخ دنده های حلزونی شبیه به چرخ دنده های ساده هستند اما دارای دندانه های زاویه دار هستند که با زاویه ای نسبت به محور چرخ دنده بریده شده اند. این طراحی اجازه می دهد تا عملکرد نرم تر با نویز و لرزش کمتری نسبت به چرخ دنده های ساده داشته باشد. چرخ دنده های حلزونی می توانند بارهای بزرگتری را نسبت به چرخ دنده های ساده منتقل کنند زیرا دندانه های زاویه دار بار را به طور یکنواخت در سطح چرخ دنده توزیع می کنند. آنها معمولاً در کاربردهای با سرعت بالا مانند گیربکس های خودرو و ماشین آلات سنگین استفاده می شوند.
