روش های خنک کننده روغن و دستگاه قالب گیری تزریق پلاستیک

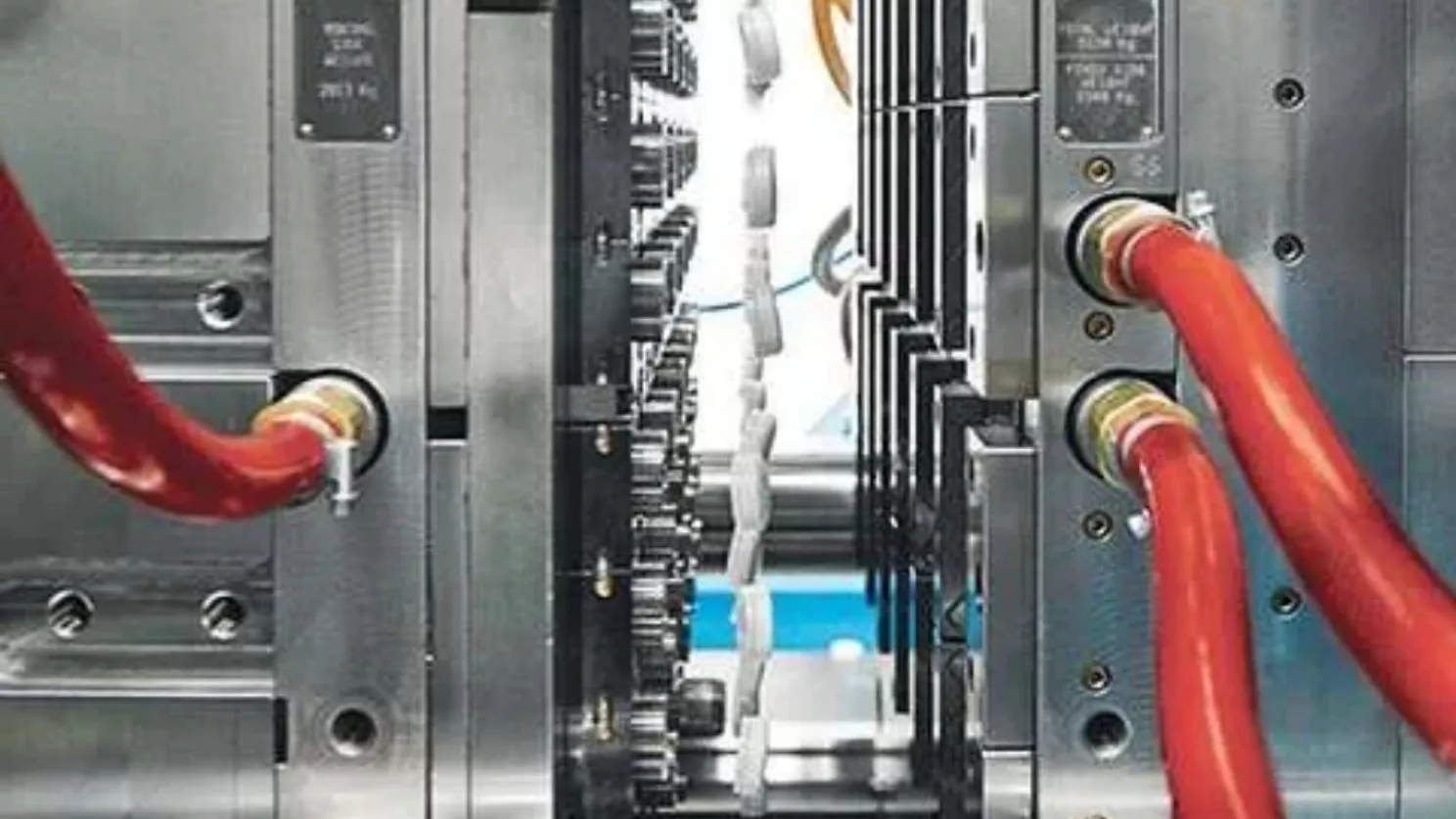

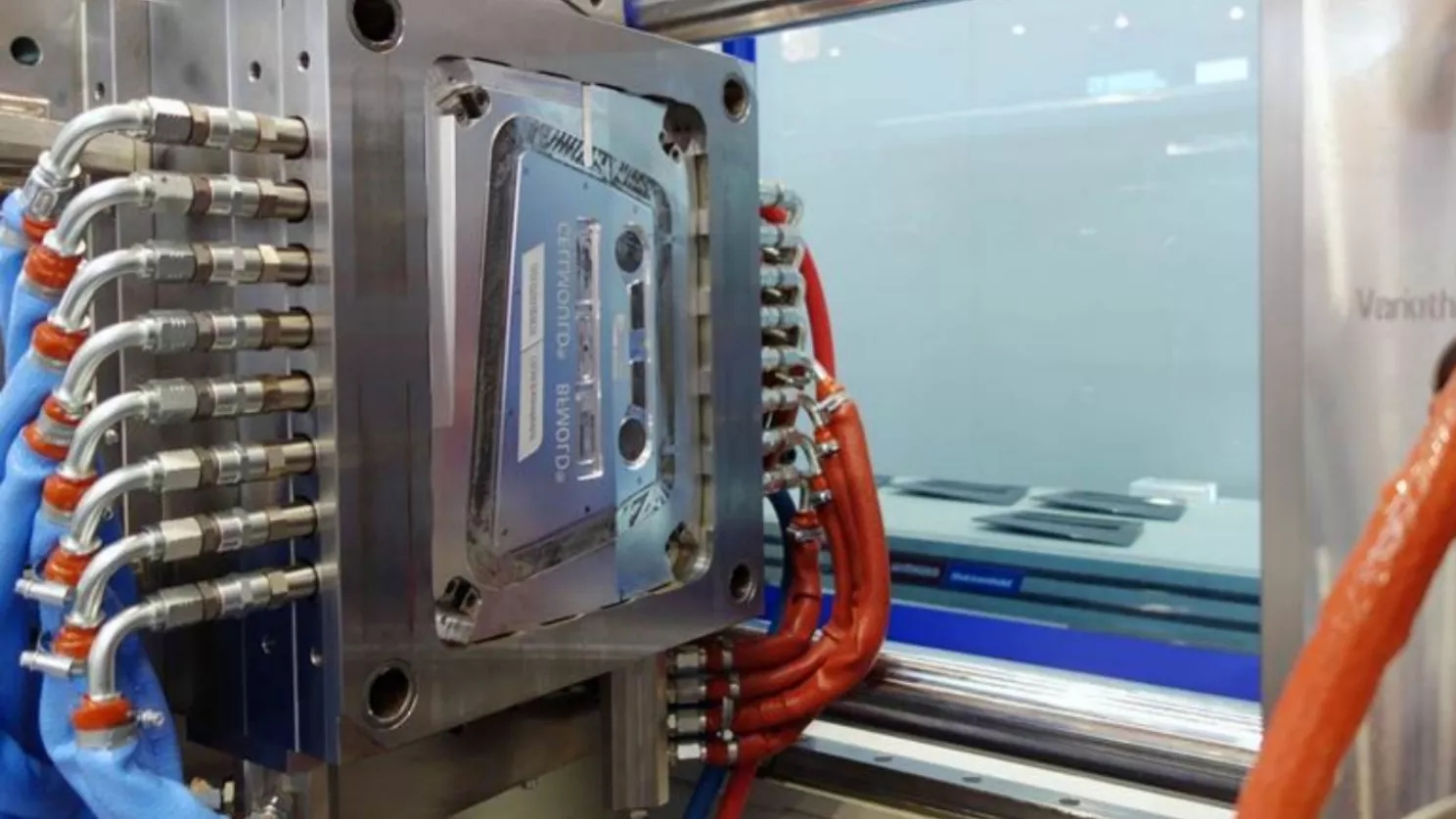

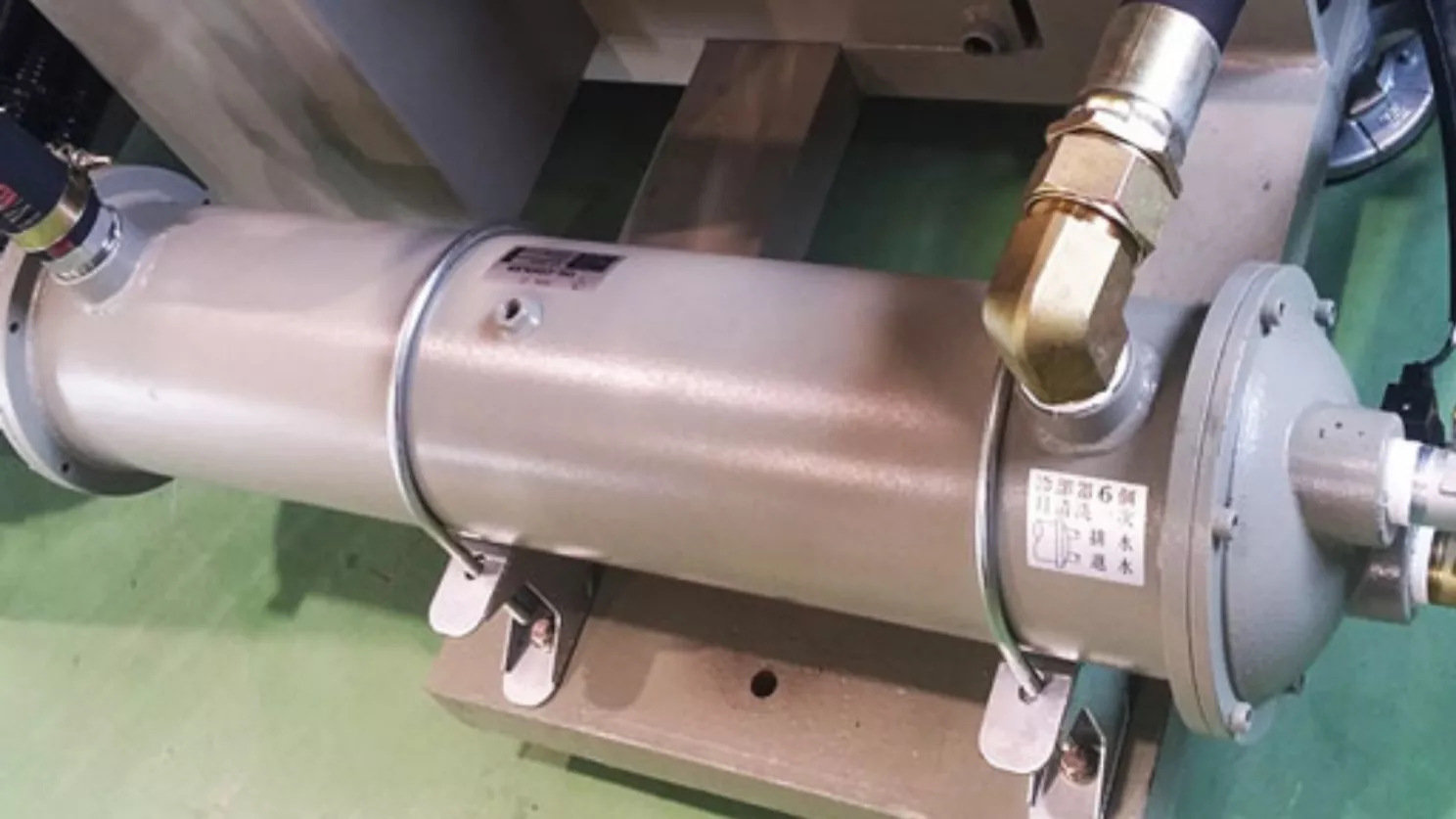

سیستم هیدرولیک دستگاه های تزریق پلاستیک، هنگام کار حرارت تولید می نماید، برای خنک کردن روغن دستگاه تزریق باید آب خنک را به مبدل وارد نمود تا با جذب حرارت آن را به هوای خارج دستگاه منتقل سازد . همچنین در موقع تزریق مواد مذاب به قالب به تدریج دمای قالب تزریق پلاستیک بالا می رود. برای تولید یک قطعه با کیفیت، باید یک قالب را در محدوده تعریف شده نگه داریم، برای این کار به یک سیستم خنک کننده نیاز داریم. برای خنک کردن روغن و قالب راه های مختلفی وجود دارد. در ادامه به روش های خنک کاری و مزایای آنها مختصرا اشاره می کنیم:

وظیفه چیلر سرد کردن آب است، با در نظر گرفتن دمای آب سرد مورد نیاز و دقت مورد نیاز و همچنین با در نظر گرفتن مسائل اقتصادی می توان چیلر مناسب را انتخاب نمود. در ادامه به تعدادی از انواع چیلر یا آب سرد کن که در صنایع دستگاه تزریق پلاستیک مورد استفاده قرار می گیرد اشاره می کنیم:

این نوع خنک کننده های آب که به نام برج خنک کننده یا کولینگ تاور هم شناخته می شوند. وسیله ای برای دفع حرارت آب به روش تبادل حرارت با هوا است، برج های خنک کننده با تبخیر آب حرارت آب را کاهش می دهند و برای استفاده مجدد به گردش در می آورند .

اجزای تشکیل دهنده برج خنک کننده: پنکه (فن)، پکینگ (الوار چوب ، آبریز )، حوضچه، پمپ آب

در اشکال و از جنس های مختلف موجود است. جنس این برج ها فلزی، فایبر گلاسی و در شکل های استوانه، مکعب ذوذنقه ای و نوع محرک جریان هوا، فن دار یا مکانیکی و یا با استفاده از جریان طبیعی هوا کار می کنند.
در صنعت پلاستیک از این نوع خنک کننده بیشتر برای خنک کردن روغن هیدرولیک دستگاه استفاده می کنند. در تابستان دمای خنک شدن آب در تهران بین 20 تا 27 درجه سانتیگراد و در زمستان تا 15 درجه امکان خنک شدن آب وجود دارد .
برای خنک کردن قالب پلیمرهایی مثل پلی اتیلن و پلی پروپیلن و موادی که ساختار کریستالی دارند می توان از این نوع خنک کننده استفاده نمود. ولی در صورت نیاز به دمای خنک کاری دقیق و کمتر از 20 درجه سانتیگراد ضرورت دارد که از چیلر های کمپرسوری (تراکمی) استفاده نمائیم.
به دلیل هزینه اولیه پائین و هزینه نگهداری کم این نوع آب سرد کن، در محل هائی که امکان استفاده از این سیستم باشد، مقرون به صرفه تر می باشد.

گاز فرئون 12 توسط کمپرسور متراکم می شود، این گاز بعد از متراکم شدن، وارد کندانسور شده و بوسیله حرارت یا آب خنک شده و به مایع تبدیل می شود. گاز تبدیل شده به مایع با عبور از شیر انبساط یا لوله موئین، وارد خنک کننده یا اواپوراتور می شود که فشار کمتری دارد. و این کاهش فشار باعث ایجاد برودت در اپراتور یا خنک کننده می شود. و سیالی را که در ارتباط با اپراتور است خنک می کند. در چیلر ها اپراتور داخل مخزن آب قرار می گیرد و باعث خنک شدن آب می شود .

کمپرسور، کندانسور (متراکم کننده )، اواپوراتور (متساعد کننده )، شیر انبساط، پمپ سیرکولاسیون، مخزن آب

چند نوع کمپرسور یا متراکم کننده در چیلر ها مورد استفاده قرار می گیرد :

پیستونی، اسکرو، اسکرال و سانتریفوژ

از نظر ساختمان کمپرسور های چیلر به دو دسته تقسیم می شوند:

کمپرسور های هرمتیک hermetic

کمپرسور های semi hermetic

در چیلر های صنعتی از دو نوع کمپرسور استفاده می شود:

Hermetic ) جوشی و پرسی( که قابل باز شدن نیست و یکبار مصرف است.

Semi Hermetic (پیچی و قابل تعمیر)

معمولا در چیلر های با ظرفیت تبرید کمتر از 15 تن از کمپرسور های هرمتیک

و برای چیلر های بزرگتر از کمپرسور های Semi Hermetic استفاده می کنند.

چگالنده یا کندانسور Condenser) ) وسیله یا واحدی است. که وظیفه خنک‌سازی سیال عامل و عمدتاً تبدیل بخار به مایع را بر عهده داردکه معمولاً با سرد کردن آن انجام میشود. در این کار حرارت نهان سیال عامل گرفته می شود وبه سیال خنک کن کندانسور منتقل می گردد.

کندانسورها از نظر سیال و فرآیند خنک کاری به دو دسته تقسیم می شوند:

* کندانسورهوایی Air Cooled Condenser) ) : از هوا بعنوان عامل خنک کننده کندانسور استفاده می شود.
* کندانسور آبیWater cooled condenser) ): جهت چگالش سیال عامل از آب استفاده می شود.

در انتخاب چیلر باید به نوع کندانسور توجه نمود، هر یک از دو نوع کندانسور مزایا و معایبی دارند که به بعضی از آنها اشاره می کنیم :
مزیت عمده چیلر خنک شونده با هوا، عدم نیاز به برج خنک کننده برای خنک کردن کندانسور می باشد .
حذف برج خنک کننده باعث کاهش هزینه های لوله کشی و تصفیه آب می شود .
