انواع تابلو برق اتوماسیون صنعتی حدادی

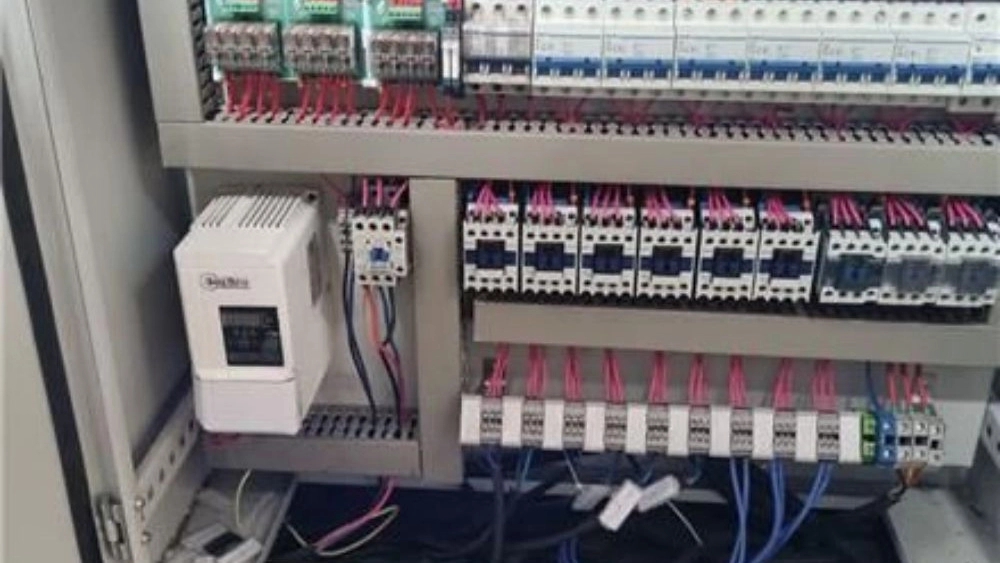

انواع تابلو برق صنعتی

تابلو های Metal Enclosed: این تابلوها دارای یک محفظه فلزی هستند که در داخل آن ها تمام تجهیزات الکتریکی شامل کليدها، ترانس هاي جريان و ولتاژ، لوازم اندازه گيري، شينه ها نصب می شود. تابلو های Metal Enclosed به دو دسته تابلوهاي Metal Clad و تابلوهای Compartment Type تقسیم می شوند.

تابلو های Metal Clad: در تابلو برق صنعتی Metal Clad محفظه های مختلف به صورت جداگانه وجود دارند تا هنگام ایجاد خطا در یک محفظه، سایر محفظه ها آسیب نبینند و دچار خطا نشوند.

تابلو های Compartment Type: این تابلوها نوعی دیگری از تابلو برق های Metal Enclose هستند که بر خلاف تابلو برق صنعتی Metal Clad محفظه ها در آن ها ب هم متصل هستند و از یکدیگر جدا نیستند.

تابلو برق کشویی (Withdrawable): تابلو برق صنعتی کشویی معمولا به منظور کنترل موتورها به کار می روند و از ایمنی بیشتر و سرویس راحت تر برخوردار هستند.

تابلو برق های رک (Rack): شکل محفظه تابلو برق رک به صورت قفسه بوده و محل نصب انواع محفظه های کنترل، مخابراتی، اندازه گیری و الکترونیکی روی این تابلو برق است.

تابلو برق Swing: این مدل تابلو برق صنعتی از نوع تابلو برق رک است و به دلیل داشتن درب شیشه ای متحرک قیمت بالایی دارد. در تابلو برق Swing پشت تجهیزات قابل مشاهده بوده و دسترسی به آن ها راحت است.

انواع تابلو برق از نظر محل نصب

در انواع تابلو برق صنعتی، تابلو برق فشار ضعیف و تابلو برق خانگی محل نصب از اهمیت بالایی برخوردار است و تاثیر زیادی روی نحوه ساخت تابلو برق دارد. از لحاظ محل نصب انواع تابلو برق صنعتی و خانگی به دو دسته داخلی و بیرونی تقسیم می شوند.

داخلی (Indoor): محل نصب نوع داخلی تابلو برق در محیط بسته شامل داخل سالن، سوله، کارگاه است.

فضای باز (Outdoor): تابلو برق های بیرونی یا فضای باز به صورتی طراحی و ساخته شده اند که می توان آن ها در محیط باز نصب کرد.

انواع تابلو برق بر اساس ولتاژ

تابلو برقHV یا فشار قوی: ولتاژ مصرفی بین ۳۶ هزار تا ۴۰ هزار ولت که نگهداری این گروه از تابلو بسیار حائز اهمیت بوده و برای نگهداری آن ها از گاز SF6 (به علت عدم واکنش پذیری) استفاده می شود.

تابلو برقMV یا فشار متوسط: ولتاژ مصرفی بین هزار تا ۳۶ هزار ولت که خود به انواع مختلفی از جمله تابلو برق صنعتی فشار متوسط زیر سطحی، متال اینکلودز، پد شده ، کشویی، عایق گاز، متال چلد و.. تقسیم می شود.

تابلو برق LV یا فشار ضعیف: ولتاژ مصرفی کمتر از ۱۰۰۰ ولت که بر اساس نوع ساختمان به دسته بندی های متفاوتی از جمله تبالو برق صنعتی رک، دیواری، میزی و ایستاده تقسیم می شود.

تابلو برق فشار متوسط

سطح ولتاژ تابلو برق فشار متوسط بین 1000 تا 36000 ولت است. تابلوهای فشار متوسط به صورت چند سلولی مونتاژ می شوند و اجزا و تجهیزات داخل آن شامل بدنه، کلید یا دژنکتور، کنتاکتور فشار متوسط، کلیدهای جداکننده زمین، باسبار، رله، لوازم اندازه گیری، ترانسفورماتور ولتاژ و جریان و تجهیزات کنترلی است.
تجهیزات به کار رفته در تابلو فشار متوسط باید از مواد مرغوب و استاندارد تهیه شود تا احتمال هر گونه حادثه ای به حداقل برسد. تابلو برق فشار متوسط در دو دسته تولید می شوند:

▪️تابلو برق فشار متوسط ثابت (Fix)
▪️تابلو برق فشار متوسط کشویی (Withdrawable)

تابلو برق فشار ضعیف

تابلو برق فشار ضعیف در سطح ولتاژ کمتر از 1000 ولت تولید می شود. این تابلو برق شامل تجهیزات قطع و وصل فشار ضعیف، تجهیزات کنترلی، اندازه گیری، حفاظتی، نشانگر، تنظیم کننده است؛ تمام این تجهیزات به وسیله اتصالات به یکدیگر متصل می شوند.
ولتاژ نامی تابلوهای فشار ضعیف تا 690 ولت و ولتاژ سرویس تا 400 ولت است. اندازه، طرح و جنس این تابلوها بر اساس محل نصب و نوع کاربرد مشخص می شود؛ معمولا تابلو فشار ضعیف از جنس چدن و آهن و به صورت توکار، روکار، دیواری، ایستاده و سرپوشیده ساخته می شود. توجه داشته باشید که تجهیزات و سیم کشی داخل تابلو برق باید در دسترس باشد تا امکان تعمیر و بازرسی آن به راحتی فراهم شود.

انواع تابلو برق صنعتی براساس جنس

1. تابلو برق صنعتی فولاد ضد زنگ و فولاد کربن:خاصیت فولاد کربن و ضد زنگ مقاومت بالای آن ها در برابر خوردگی، مواد شیمیایی و رطوبت است؛ همچنین فولاد ضد زنگ در برابر قارچ و باکتری نیز از مقاومت خوبی برخوردار هست. به همین دلیل از این دو ماده در ساخت تابلو برق صنعتی استفاده زیادی می شود.

2. تابلو برق صنعتی آلومینیومی:این تابلو برق به دلیل جنس آلومینیومی دارای وزن سبک و هزینه کم است و در برابر خوردگی مقاومت بالایی دارد. در برابر ضربه مقاوم بوده و از قدرت انعطاف پذیری خوبی برخوردار است که سبب شده در محیط های نامساعد عملکرد خوبی داشته باشد. تابلو برق صنعتی آلومینیومی مانع از ایجاد تداخلات الکترومغناطیسی می شود.

3. تابلو برق صنعتی پلی کربنات:پلی کربنات ماده ای غیر مغناطیسی، سبک و غیر رسانا است و در محیط های اسیدی و خوردگی مقاومت بالایی دارد. دقت کنید که تابلو برق پلی کربنات به مواد پاکننده حساس است.

4. تابلو برق صنعتی فایبرگلاس:تابلو برق های صنعتی از جنس فایبرگلاس را می توان در محیط های مرطوب نیز نصب کرد؛ همچنین فایبر گلاس در برابر مواد شیمیایی مقاوم بوده و محدوده دمایی خاصی ندارد.
