تابلوسازی برق ریتال نشلی

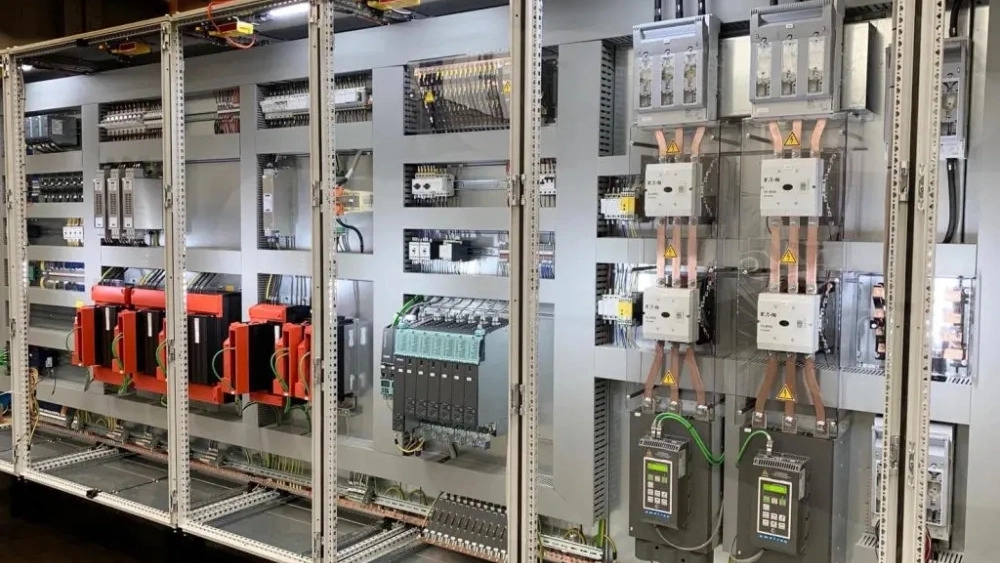

تابلو برق ریتال(Rittal) کاربرد فراوانی در صنعت برق دارند. این تابلو برق ها برای مراکز صنعتی، کارگاه ها، کارخانه ها، و مکان هایی که فضا و آمچپر مصرف کننده ها کم است استفاده می شوند.این تابلو برق صنعتی شباهت زیادی به تابلو طرح سیواکن(Sivacon) دارد اما مونتاژ تابلو طرح ریتال نسبت به این تابلو بسیار ساده است و تنها چند سلول جدا را بهم کوپل میکنند.در داخل محفظه تابلوی برق صنعتی تجهیزات الکتریکی یا الکترونیکی مانند سوئیچ‌ها، دستگیره ‌ها و نمایشگرها به صورت منظم در ردیف های عایق بندی شده قرار می گیرند؛ بنابراین اپراتور به آسانی می تواند آن ها را کنترل، تعمیر و تعویض نماید.

کاربردهای تابلو برق صنعتی

جلوگیری از شوک الکتریکی و برق گرفتگی افراد
محافظت از تجهیزات و قطعات داخلی خود در برابر عوامل جوی مانند باد، باران و برف
تقسیم مساوی برق بین تجهیزات و قطعات
تولید و توزیع و تبدیل انرژی برق بین تجهیزات مختلف
به دلیل داشتن فیوزها و قطع‌کننده‌های مدار از نشتی جریان برق جلوگیری می کند.
تأمین‌کننده انرژی‌ها الکتریکی

انواع تابلو برق صنعتی

تابلو های Metal Enclosed: این تابلوها دارای یک محفظه فلزی هستند که در داخل آن ها تمام تجهیزات الکتریکی شامل کليدها، ترانس هاي جريان و ولتاژ، لوازم اندازه گيري، شينه ها نصب می شود. تابلو های Metal Enclosed به دو دسته تابلوهاي Metal Clad و تابلوهای Compartment Type تقسیم می شوند.

تابلو های Metal Clad: در تابلو برق صنعتی Metal Clad محفظه های مختلف به صورت جداگانه وجود دارند تا هنگام ایجاد خطا در یک محفظه، سایر محفظه ها آسیب نبینند و دچار خطا نشوند.

تابلو های Compartment Type: این تابلوها نوعی دیگری از تابلو برق های Metal Enclose هستند که بر خلاف تابلو برق صنعتی Metal Clad محفظه ها در آن ها ب هم متصل هستند و از یکدیگر جدا نیستند.

تابلو برق کشویی (Withdrawable): تابلو برق صنعتی کشویی معمولا به منظور کنترل موتورها به کار می روند و از ایمنی بیشتر و سرویس راحت تر برخوردار هستند.

تابلو برق های رک (Rack): شکل محفظه تابلو برق رک به صورت قفسه بوده و محل نصب انواع محفظه های کنترل، مخابراتی، اندازه گیری و الکترونیکی روی این تابلو برق است.

تابلو برق Swing: این مدل تابلو برق صنعتی از نوع تابلو برق رک است و به دلیل داشتن درب شیشه ای متحرک قیمت بالایی دارد. در تابلو برق Swing پشت تجهیزات قابل مشاهده بوده و دسترسی به آن ها راحت است.

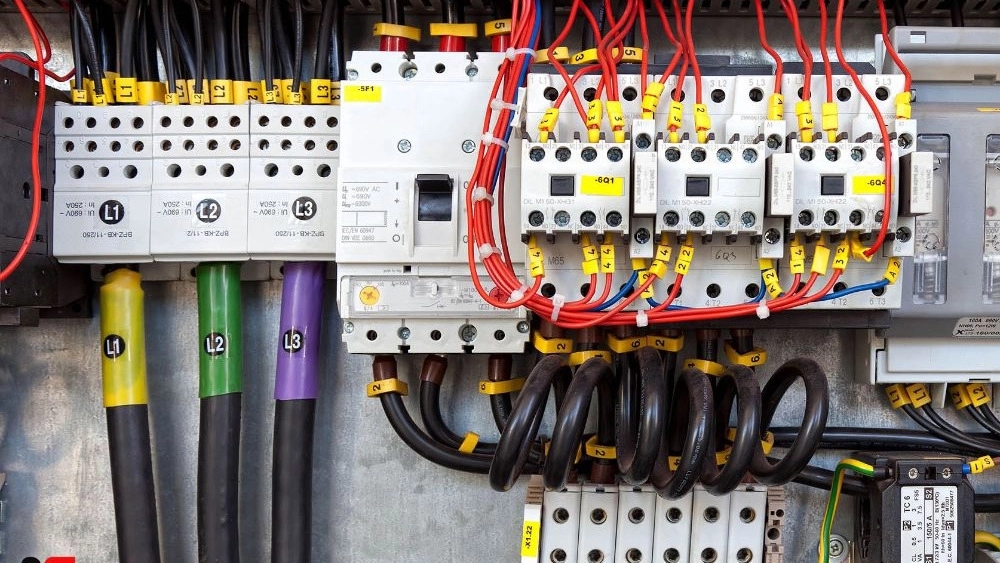

تجهیزات داخلی تابلو برق صنعتی

کنتاکتور: یکی از قطعات کلید زنی الکتریکی در تابلوها، کنتاکتورها هستند که وظیفه اصلی شان قطع و وصل کردن مدار به صورت مکانیکی است. این تجهیزات از نظر ساختاری به هم پیوسته و یکپارچه اند و تا حد زیادی به رله ها شباهت دارند ولی باید توجه کنید که کنتاکتورها عموما برای دستگاه هایی که با ولتاژ بالا راه اندازی می شوند مورد استفاده خواهد بود.

رله ها: در صورتی که خطایی بر اثر عوامل مختلف ایجاد شود از رله ها برای ارسال دستور قطع و وصل جریان استفاده می کنند؛ مدل های مختلف رله شامل رلۀ کنترل فاز ، رلۀ کنترل بار ، رلۀ زمانی یا تایمر است.

کلیدهای مختلف: در تابلو برق صنعتی کلیدهای گوناگونی مثل کلیدهای سلکتوری، غلتکی، بوش باتون، میکروسوئیچ، فلوتر سوئیچ وجود دارد. این کلیدها نیز از دسته تجهیزات قطع و وصل کردن مکانیکی مدار هستند که در صورت باز بودن می توانند مدار را با توجه به نیاز تعریف شده، جدا کنند. در زمینه نحوه عملکرد کلیدهای جدا کننده بهتر است بدانید که آن ها تنها در صورتیکه در بی باری کامل بوده و یا حریان ناچیزی از درون شان عبور کند قادر به قطع و وصل کردن مدار خواهند بود. همچنینی اگر قوس الکتریکی وجود داشته باشد، مکانیسم عمل خاصی جهت خاموش کردن قوس در نظر گرفته نشده است، بنابراین شما به هیچ عنوان نمی توانید از این کلیدها جهت قطع و وصل کردن مدار به هنگام روشن بودن دستگاه استفاده کنید.

تجهیزات اندازه گیری: قطعاتی مانند آمپرمتر، ولتمتر، واتمتر، فرکانس متر، کسینوس فی متر به منظور محاسبۀ پارامترهای متغییر در تابلو برق صنعتی استفاده می شود.

بدنه: بدنه تابلو برق صنعتی از جنس های مختلفی ساخته شده و در برگیرنده تمام اجزا و تجهیزات آن است.

ارتباطات: وسایلی مثل کابلشو، سیم و شینه در تابلو برق برای ارتباط دادن بخش های مختلف به یکدیگر مورد استفاده قرار می گیرند.

کلیدهای MCCB یا اتوماتیک: در تابلو برق صنعتی یک کلید بسیار کاربردی و مهم به نام کلید کمپکت وجود دارد که به کمک آن می توان جریان را چه در شرایط نرمال و چه در شرایط غیرنرمال (مانند اتصال کوتاه) به صورت مکانیکی قطع و وصل کرد.

کلیدهای MCB یا مینیاتوری: کلیدهای مینیاتوری تجهیزاتی با عملکرد خودکار هستند که معمولا در دو نوع بی متالی برای جریان اضافی، و مغناطیسی جهت اتصال کوتاه، به کار گرفته می شوند. وظیفه این کلیدها نیز مشابهMCCB ها می باشد که وجود آن ها مدار را از هر گونه اضافه جریان یا اتصال کوتاه محافظ خواهد کرد.

کلیدهای محافظ جان: این کلید همانطور که از نامش هم مشخص است، در سیستم های برقی و الکتریکی نقش حفاظتی داشته و از گروه کلیدهای MCCB محسوب می شود.

بی متال: بی متال یا رله حرارتی قطعه ای محافظتی است که جهت حفاظت از موتورهای الکتریکی طراحی و تعبیه شده است. در حقیقت این تجهیزات به هنگام افزایش حرارت از موتور حفاظت کرده و از ایجاد هر گونه آسیب و خرابی در آن جلوگیری می کنند.

شستی یا پوش باتن: پوش باتن که با عنوان شستی هم شناخته می شود، بخشیست که به شما اجازه می دهد تا به کمک یک نیروی خارجی مانند فشار انگشت و نیروی دست، جریان برق را قطع و وصل کنید. این قطعات از مهم ترین بخش های تابلو برق صنعتی هستند که معمولا در ۳ نوع استاپ، استارت و استارت/استاپ طراحی و تولید می شوند.

سیستم های کنترل کننده یا PLC: همانطور که می دانید تابلو برق ها از دسته تجهیزات کاربردی جهت توزیع برق به شمار می روند که وجود PLC یا سیستم های کنترل در آن ها به ما اجازه می دهد تا فرآیندهای در حال انجام را به راحتی کنترل کنیم.

انواع تایمرهای تابلو برق صنعتی

تایمرهای آنالوگ: این مدل زمان سپری شده را نمایش نمی دهد اما به کمک یک نشانگر وضعیت تایمر را برای اپراتور مشخص می کند.
تایمر دیجیتال: این تایمرها در مقایسه با انواع قبلی دقت بیشتری داشته و امکان مشاهده زمان سپری شده و تنظیم شده را نیز دارد.
تایمرهای استارت مجدد: این تایمرها عملکردی محافظتی دارند و در ۲ حالت وقفه و تاخیر در وصل کار می کنند. این تایمرها پس از گذشت زمان تنظیم شده وصل سده و پس از چند ثانیه وصل بودن دوباره غیر فعال می شوند.
تایم های چپ گرد یا راست گرد: این تایمرها در زمینه چپ گرد یا راست گرد کردن موتور کاربرد داشته و به کمک رله خروجی قابلیت کنترل خرکت چپ گرد یا راست گرد موتور به صورت خودکار را کنترل می کنند.
تایمرهای ساعت فرمان: این تایمر برای انجام کارهای تکراری در فواصل زمانی معین استفاده می شود که قابلیت صدور فرمان به صورت روزانه، هفتگی و حتی ماهانه را خواهد داشت.
تایمرهای ستاره مثلث: این تایمرها جهت راه اندازی موتور و سوییچ حالت ستاره به مثلث قابل استفاده اند.
تایمرهای همه کاره: در صورتی که تایمرهای معرفی شده در بالا برای اعلام وضعیت تعیین شده کاربردی نباشند، پیشنهاد می شود که از تایمرهای همه کاره استفاده کنید.

تابلو برق صنعتی کوچک در چه مکان هایی استفاده می شوند؟

علاوه بر اینکه قیمت تابلو صنعتی کوچک مانند قیمت تابلو برق صنعتی سه فاز کوچک کمتر از دیگر انواع تابلو است، مکانی که باید نصب آن ها انجام شود نیز باید مخصوص باشد. معمولا در کارگاه های صنعتی که تعداد ماشین آلات زیاد نیست یا در اماکن تجاری که کاربران زیادی نداشته باشند، می توان از تابلو های کوچک استفاده شود. از این تابلو ها جریان کمتری از برق می گذرد‌. از این رو قطعات آن به گونه ای طراحی و انتخاب می شوند که برای همین اندازه از جریان تحمل داشته باشند.

جنس تابلو برق صنعتی چیست؟

جنس بدنه تابلو برق برق صنعتی فلزی: بدنه فلزی این تابلو برق ها با رنگ الکترواستاتیک رنگ آمیزی می شوند و در ساخت بعضی دیگر از آن ها از ورقه گالوانیزه به کار می رود. لاین تابلوها برای نصب در محیط های بیرونی که تابلو در معرض عوامل جوی قرار دارد مناسب هستند. عیب تابلوهای برق صنعتی فلزی این است که به دلیل رسانا بودن فلز احتمال برق گرفتگی زیاد است. همچنین در زمان آتش سوزی از امنیت کمی برخوردار بوده و برای مدت طولانی مثلا 10 سال نمی تواند در برابر روبت دوام آورد. فلز انعطاف پذیر بوده و می توان محفظه تابلو برق را در اندازه های مختلف ساخت.

جنس بدنه تابلو برق کامپوزیت: جنس تابلو برق کامپوزیتی از ترکیب الیاف شیشه و رزین ترموست ساخته شده و همچنین ایمنی، استحکام و دوام بالایی دارد. از جمله مزایای این بدنه می توان به ضد اشعه UV بودن، ضد زنگ زدگی و خوردگی، استحکام بالا، ضد حریق بودن، با طول عمر بالا و عایق الکتریسیته بودن اشاره کرد. این تابلو برق عمری بیش از 30 سال دارد و برای محیط های بیرونی مناسب است؛ بنابراین یک جایگزین عالی برای تابلو برق با بدنه فلزی است.

تابلو های برق با بدنه ای از پلی کربنات: این تابلو برق ها از ترکیب رزین های ترموپلاستیک و الیاف کربن ساخته می شوند و به دلیل شکنندگی در برابر اشعه خورشید برای نصب در محیط های بیرون مناسب نیستند. همچنین تابلو برق صنعتی پلی کربناتی مقاومت خوبی در برابر حریق و آتش سوزی ندارد.
