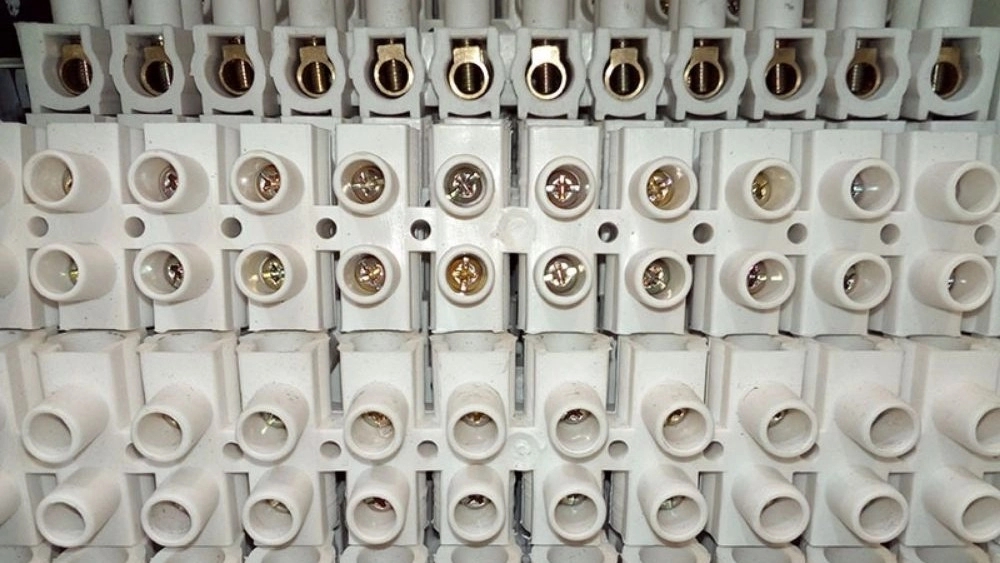

1) ترمینال Screw
این نوع ترمینال های شاخه ای شامل آنهایی است که به عنوان روش نگه داشتن کابل یا سیم دارای پیچ به کار می روند. معمولاً مشاهده می شود که پیچ ها دارای اتصالات سر تخت هستند و این نوع ترمینال ها اغلب در شرایطی یافت می شوند که ولتاژ و جریان تقاضای آنها متوسط باشد. در حالیکه سیم های متصل به یک ترمینال شاخه ای به صورت فیزیکی با استفاده از لحیم کاری اتصال ندارند، اما اگر به درستی انجام شود فوق العاده محکم است و قابلیت استفاده در سناریوهای دائمی را دارند. هنگام محکم کردن ترمینال های شاخه ای باید بسیار دقت شود، زیرا محکم شدن بیش از حد می تواند به کابل وارد شده آسیب برساند و منجر به اتصال غیر قابل اعتماد و بالقوه خطرناکی شود.

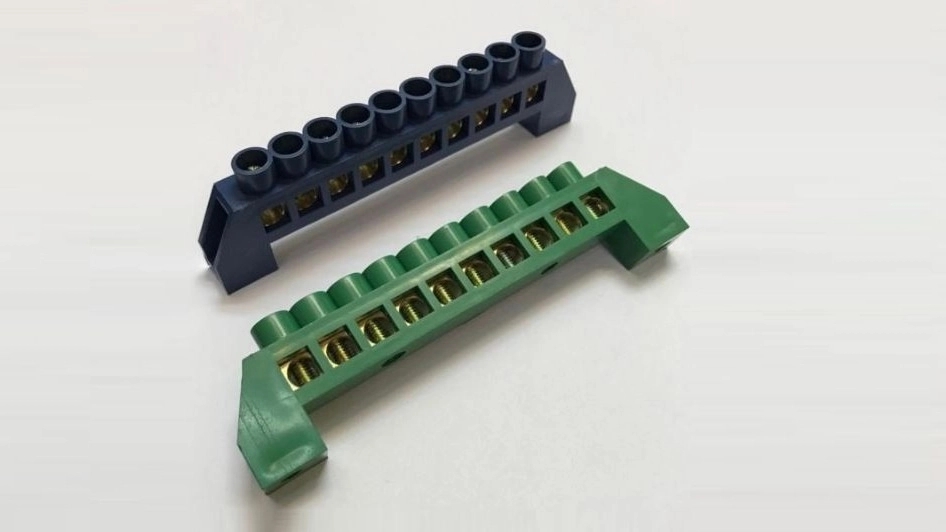

2) ترمینال Barrier
ترمینال های شاخه ای Barrier از این جهت که از پیچ به عنوان مکانیزم نگهداری کابل ها استفاده می کنند شباهت زیادی به ترمینال های Screw دارند. ترمینال های شاخه ای Barrier اغلب بیش از یک نقطه پایانی برای چندین کابل دارند. به همین دلیل، برای جداسازی ترمینال موانع کوچکی دارند. این نوع ترمینال ها می توانند درب و محفظه کوچکی برای محافظت بیشتر از کابل کشی داشته باشند و معمولاً در سیم کشی خانگی و سایر سناریوهای ولتاژ بالا به کار می روند. در عین حال برای جلوگیری از اتصال قوسی یا اتصال کوتاه احتمالی وجود چنین ترمینال ها نیاز است.
3) ترمینال Push-Fit
ترمینال های شاخه ای Push-fit از اهرم های کوچک فنر دار استفاده می کنند. این مکانیزم به کابل ها اجازه می دهد از یک جهت به ترمینال شاخه ای وارد شوند اما به آنها اجازه خروج نمی دهد و سیم را در جای خود ثابت نگه می دارد. از این رو ، نام “fit-fit” نیز موسوم است. این نوع اتصالات دارای مزایای بیشتری نسبت به ترمینالهای screw می باشد. زیرا از محکم شدن بیش از حد جلوگیری می کند. اما در نتیجه، طراح متکی به فنر است که نیروی کافی برای تماس سیم با بدنه رسانا را دارد. مسئله دیگر در مورد این نوع ترمینال ها این است که بعضی از آنها برای استفاده مجدد طراحی نشده اند و فاقد اهرم جدا کننده هستند. این امر کار تعمیر را دشوار خواهد نمود.
3) ترمینال Pluggable
ترمینال های شاخه ای Pluggable مواردی هستند که دارای ورودی کابل برای اتصال سیم یا کابل اما خروجی دو شاخه هستند تا امکان اتصال آسان به سوکت را فراهم کند. این نوع ترمینال شاخه ای در شرایطی که ممکن است تعویض در حین جریان مهم باشد یا انتظار می رود اتصال برای سرویس یا بازرسی جدا شود، بسیار مفید هستند. کنتاکت های پیچ معمول ترین روش اتصال برای کابل های وارد شده هستند، اما پیچ اغلب دارای یک صفحه فلزی کوچک است که به انتهای آن متصل شده است، که امکان گرفتن هر دو کابل کوچک و بزرگ را فراهم می کند.
انتخاب نوع مناسب ترمینال برق
انتخاب نوع مناسب ترمینال برق برای انجام یک پروژه کوچک ممکن است پیش پا افتاده به نظر برسد، اما در واقع پیچیده تر از آن است که تصور کنید. جنبه های مختلف ترمینال شاخه ای که باید مورد توجه قرار گیرند به طور معمول شامل: 🔸 جریان 🔸 ولتاژ 🔸 سیم مورد استفاده 🔸 مقاومت مکانیکی 🔸 محیط
