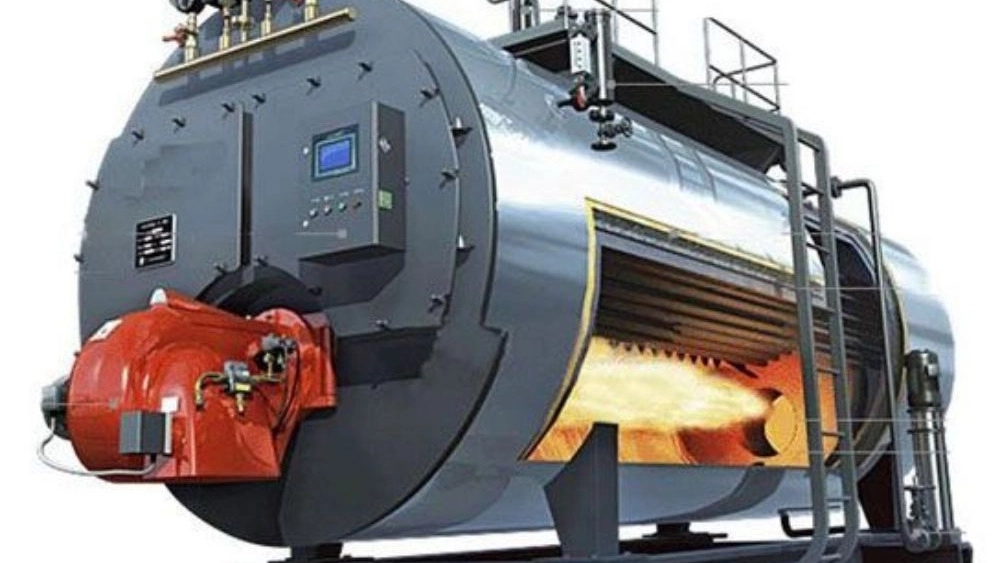

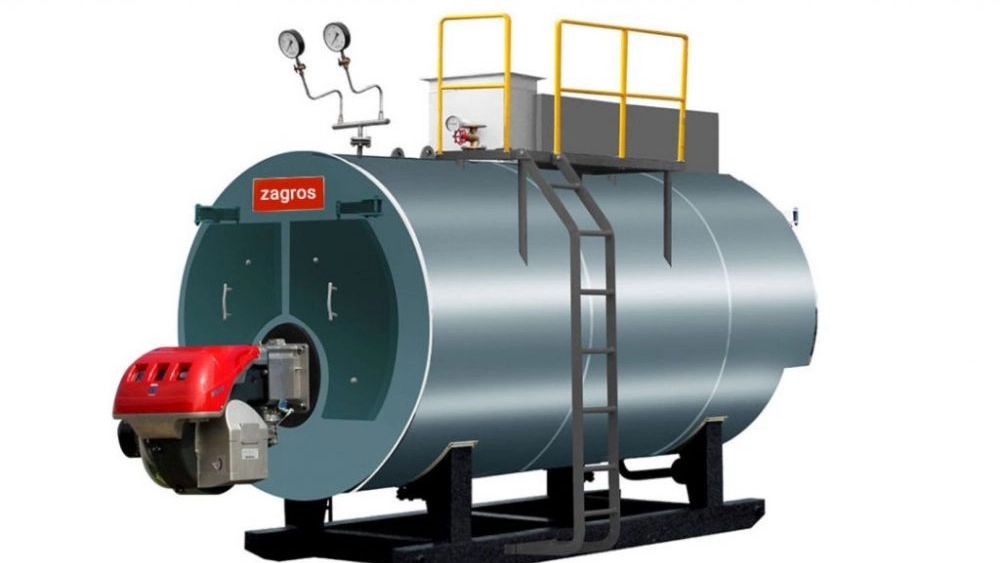

ساختار دیگ بخار در تهران

اما اجزای تشکیل دهنده ی دیگهای بخار شامل موارد ذیل می باشد
. شیشه آب نما
سطح آب داخل دیگ را نشان می دهد. . مشعلهای دوگانه سوز
. ماتومتر
فشار دیگ را نشان می دهد
. هشدار دهنده
. تابلوها و تجهیزات برقی دیگ
. پمپ
پمپ های استفاده شده در دیگ بخار دارای یک نوع حلزونی طبقاتی میباشد که به صورت یک محرک دالکترو موتور شناخته می شود.

. دودکش
. زیر آب زن
یک خروجی بوده که رسوبات ته نشین شده را از ته دیگ خارج می کند.
. سنسور حرارتی
سنسورهای حرارتی در واقع یک نوع فشار سنج می باشد که البته بخار تولیدی توسط دیگ بخار را که دردمای بسیار بالا می باشد را توسط این سنسورها اندازه گیری می کنند.
. سوپاپ اطمینان
در صورت نقص فنی در هر یک از قطعات دیگ بخار که باعث بالا رفتن فشار بیش از حد شود این سوپاپ عمل کرده و فشار را خارج می نماید.
. تراب
یک واحد میباشد که بخار کندانس شده را جمع آوری میکند. البته نام دیگر آن نیز تله آب می گویند.
