ساخت دستگاه شن و ماسه سنگ شکن منافی

این دستگاه بعد از ماسه شور حلزونی نصب می شود و کمک می کند تا ماسه بادی موجود در شولات(مخلوط دوغابی ماسه) جذب شود. بعد از ورود مخلوط دوغابی بر روی سرند خشک کن، ویبره شده و لرزش سرند این دستگاه، ماسه شسته را ویبره کرده و رطوبت و آب اضافی ماسه جذب می شود و در نتیجه ماسه ی شسته ی خروجی این دستگاه نسبت به ماسه ی شسته ی خروجی ماسه شور حلزونی تا ۵۰ درصد کاهش رطوبت یافته و مقدار مصرف آب را نیز کاهش میدهد.

از مزایای دیگر این دستگاه این است که تولید را از ۱۰ تا ۳۰ درصد افزایش می دهد زیرا بعد از نصب خشک کن بعد از ماسه شور حلزونی دیگر نیاز نیست که شیب ماسه شور حلزونی مانند قبل باشد و می توان شیب آن را کاهش داد و سرعت تولید را افزایش داد. بعبارتی با نصب خشک کن بعد از ماسه شور حلزونی، خشک کن بعنوان ماسه شور ثانویه یا دوشور عمل می کند و درنتیجه نیاز به دقت بالاتر و سرعت پایین برای شستشو در ماسه شور حلزونی نیست و تنها کافیست که ماسه شور حلزونی، مخلوط ماسه ۰-۶ یا ۰-۸ میلی متر را فقط خیس و محلول کرده و برای جداسازی گل و لای از ماسه ، گرفتن ماسه بادی و قاطی کردن با ماسه و جذب آب اضافی به سرند خشک کن انتقال دهد.

فیدر گریزلی دومحور یکی از کاربردی ترین فیدرهای مورد استفاده در معادن میباشد که جهت هدایت منظم سنگ های درشت به سنگ شکن های اولیه و ثانویه کاربرد فراوانی دارد و در دو نوع دو محور و تک محور ساخته میشوند و مکانیزم و عملکرد بالایی نسبت به سایر فیدرها دارد و قابلیت تنظیم خروجی به وسیله دریچه و دنده های محور را دارا میباشد.

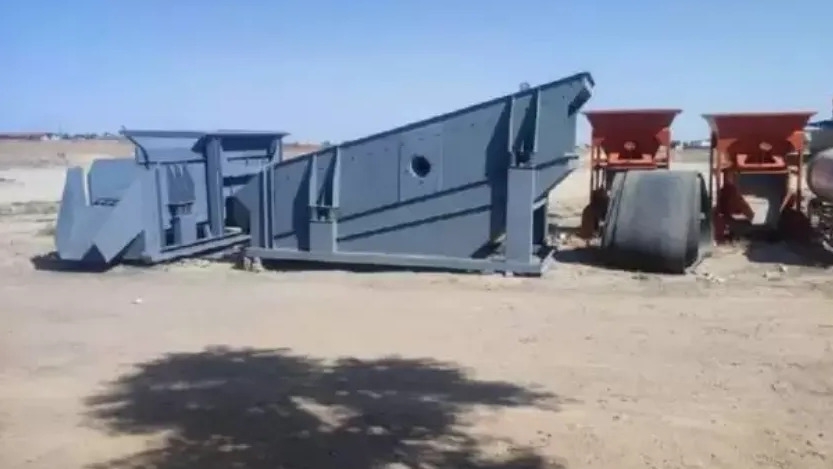

ویژگی های سرند ویبره ای سنگ شکن عبارتند از : در سرند ویبره ای سنگ شکن از ورق‌های بدون درز جوش در بدنه استفاده می شود. در سرند ویبره ای سنگ شکن از تیرآهن در ساخت طبقات جهت بالابردن مقاومت و عدم شکست آنها استفاده می شود. سرند ویبره ای سنگ شکن دارای شیب استاندارد جهت دانه‌بندی منظم مصالح می باشد. در سرند ویبره ای سنگ شکن از فولاد آلیاژی در ساخت شفت‌ها استفاده می شود.

برای انجام جداسازی و دانه‌بندی محصولات خرد شده در خطوط سنگ‌شکن از سرند ویبره ای سنگ شکن استفاده می‌کنند. سرند ویبره ای سنگ شکن شن و ماسه و دیگر محصولات را بر اساس اندازه جداسازی می‌کنند. این جداسازی معمولا با ایجاد ارتعاش در مسیر دانه‌های روی توری سرند ویبره ای سنگ شکن، صورت می‌گیرد. ارتعاش منظم ایجاد شده در تمامی بخش‌های توری ایجاد می‌گردد. وجود کمک‌فنرهای بسیار قوی در دو طرف سرند ویبره ای سنگ شکن نیز موجب می‌شود که ارتعاش تنها در بخش جداسازی و توری‌ها بماند و به شاسی و پایه‌ی سرند ویبره ای سنگ شکن منتقل نشود.

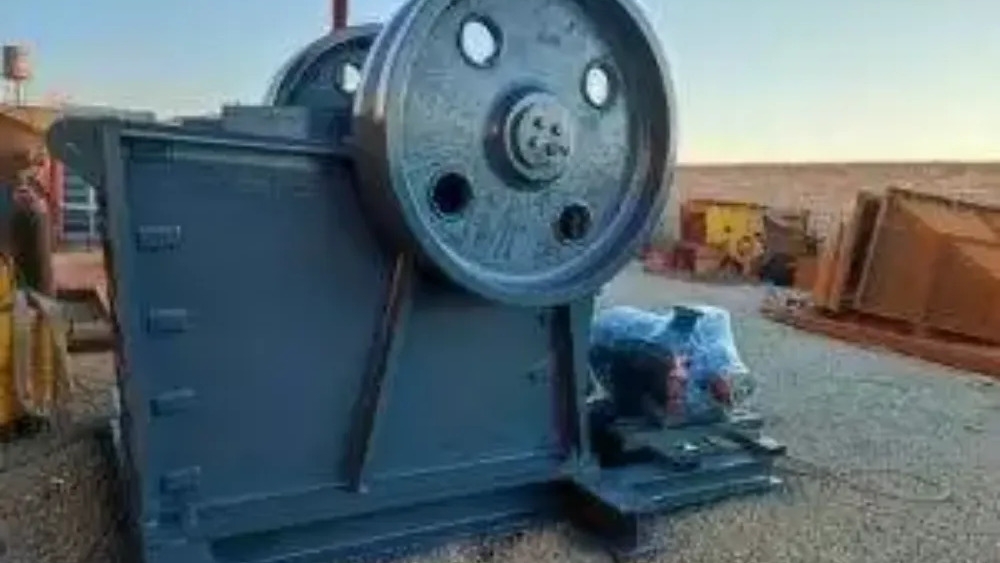

این سری از سنگ شکنها به عنوان سنگ شکن اولیه استفاده میشود.

این سنگ شکن‌ها قادر به خرد کردن موادی با مقاومت فشاری 320mpa هستند.

این ماشینها دارای بدنه محکم، پایدار، ظرفیت بالا، نگهداری آسان و به صرفه میباشد.

هیدروکن یکی از انواع سنگ شکن‌های مخروطی است که به عنوان سنگ شکن اولیه یا ثانویه در معادن مورد استفاده قرار می‌گیرد.

ساختار محکم ، قدرت و ظرفیت بالا در خردایش سنگ‌ها ، تنظیم آسان ، هزینه نگهداری و تعمیرات پایین از ویژگی‌های منحصر به فرد این دستگاه می‌باشد.

کلیه قطعاتی اصلی دستگاه که با بار در تماس مستقیم هستند از فولاد منگنزی مولیبدن دار ساخته شده اند که مقاومت بسیار بالایی در برابر سایش دارند.

جهت حفظ طول عمر قطعات و سلامت دستگاه از سیستم روغن کاری اتوماتیک با برقراری جریان دائمی روغن و رساندن آن به کف گردها ، بوش‌های برنزی ، دنده و شفت استفاده می‌شود .

دستگاه سنگ شکن کوبیت یکی از دستگاه های خردایش معدنی به شمار می رود که در بیشتر معادن و کارخانه های فرآوری معدنی جز اولین تجهیزات خطوط فرآوری به شمار می آید. این سیستم ها به اسم دستگاه سنگ شکن ضربه ای نیز شناخته می شود. این دستگاه جهت کار خردایش از طریق دوران های روتور طراحی شده است و به عنوان سنگ شکن اولیه و ثانویه در کارخانه های فرآوری مورد استفاده است. از انواع ساخته شده این دستگاه می توان به نوع جک دار و معمولی آن شاره کرد که در هر دو نوع آن بدنه قابلیت باز شدن و جمع شدن مجدد را دارد. از دیگر امکانات این دستگاه می توان به امکان تعویض قطعات و ارتقا دستگاه و پیچ های تنظیم دهانه بار خروجی جهت کنترل سایز بندی مواد خروجی اشاره کرد.

از این دستگاه بیشتر جهت خردایش مواد خام معدنی دارای سختی بالا استفاده می شود زیرا خردایش این مواد به نیرو و تیغه های مستحکم تری نیاز دارد که در دیگر دستگاه های سنگ شکن این امکان وجود ندارد. و یکی از تجهیزات معمول خطوط کارگاه های شن و ماسه به حساب می آید. این دستگاه به علت اینرسی بالای روتور نیاز به مقدار نیروی محرک کمتری دارد و قطعات و تجهیزات داخلی آن به وفور وجود دارد و نگرانی از بابت تعویض قطعات و یافتن آن وجود ندارد.

امروزه نوار نقاله ها نقش مهمی در توسعه سیستم های انتقال و حمل و نقل دارند و در صنایع مختلف، کارخانه ها و شرکت های پیشرفته و به روز نیز مورد استفاده قرار می گیرند. با استفاده از نوار نقاله ها مواد خام، محصولات نیمه ساخته یا محصولات نهایی به سهولت و به صورت پیوسته و مطمئن در بازه زمانی کوتاهی به مکان موردنظر منتقل می شوند

تسمه نقاله دارای یک یا چند لایه است. به طور مثال یک تسمه سه لایه که دارای پوشش لاستیکی بالا، پایین و منجید است. نوع ماده مورد حمل و میزان وزن آن هنگام ساخت منجید با جنس های گوناگون باید در نظر گرفته شود. منجید ها می توانند جنس فولاد، پلی استر، نایلون، آرامید، کتان و … باشند.

مهمترین اجزا نوار نقاله می توان به رولیک، درام، الکتروگیربکس، شاسی فلزی، لاستیک، غلطک، الکتروموتور، دنده و زنجیر، پولی و غیره اشاره نمود.

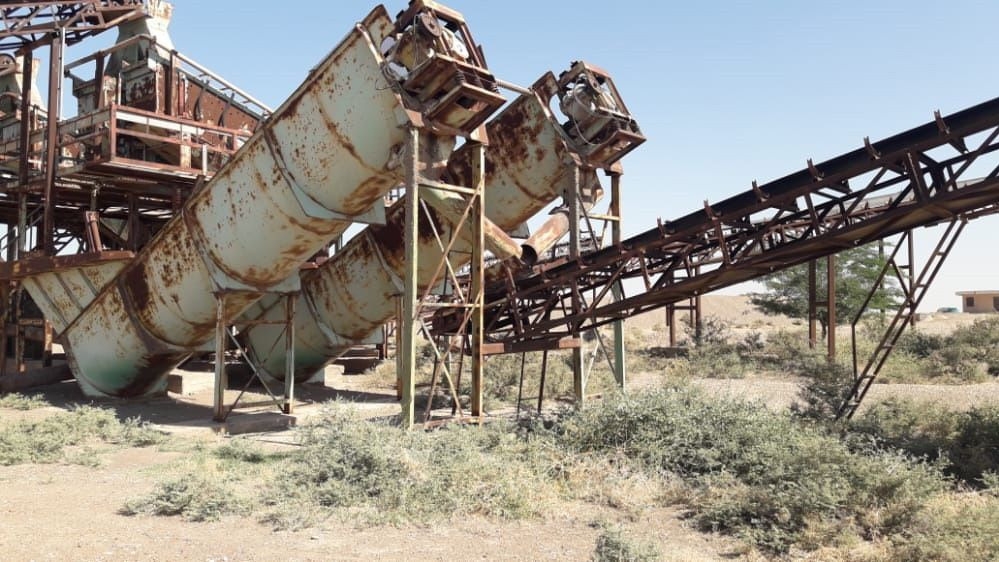

ماسه شور حلزونی یکی از تجهیزاتی است که مناسب شستشوی ماسه با سایز ریزدانه های ۰ تا ۶ میلیمتر و یا مصالح نخودی و بادامی در معادن شن و ماسه کاربرد دارد .مکانیزم ماسه شور حلزونی شامل یک حوضچه و یک پره حلزونی شکل وجود دارد که با سرعتی معین در حال چرخش میباشد و برای انجام عملیات شستشو مواد درون حوضچه پر از آب ریخته میشوند و توسط پره به سمت خروجی دستگاه هدایت میشود و محصول نهایی بدون آب به بیرون ریخته شده و عملیات شستشو صورت میپذیرد.

فیدر ویبره ای تغذیه کننده و هدایت کننده مصالح ورودی به معادن میباشد و یکی از تجهیزات زیرمجموعه حمل و تفکیک مصالح به شمار میرود که معمولاً در ابتدای پروسه یک مجموعه تولیدی قرار میگیرد. این دستگاه بگونه ای طراحی و ساخته میشود که هدایت بار به طور منظم و با ظرفیت تنظیم بار و به کمک دریچه خروجی که قابلیت تنظیم است عملیات مکانیکی هدایت بار را انجام میدهد.
