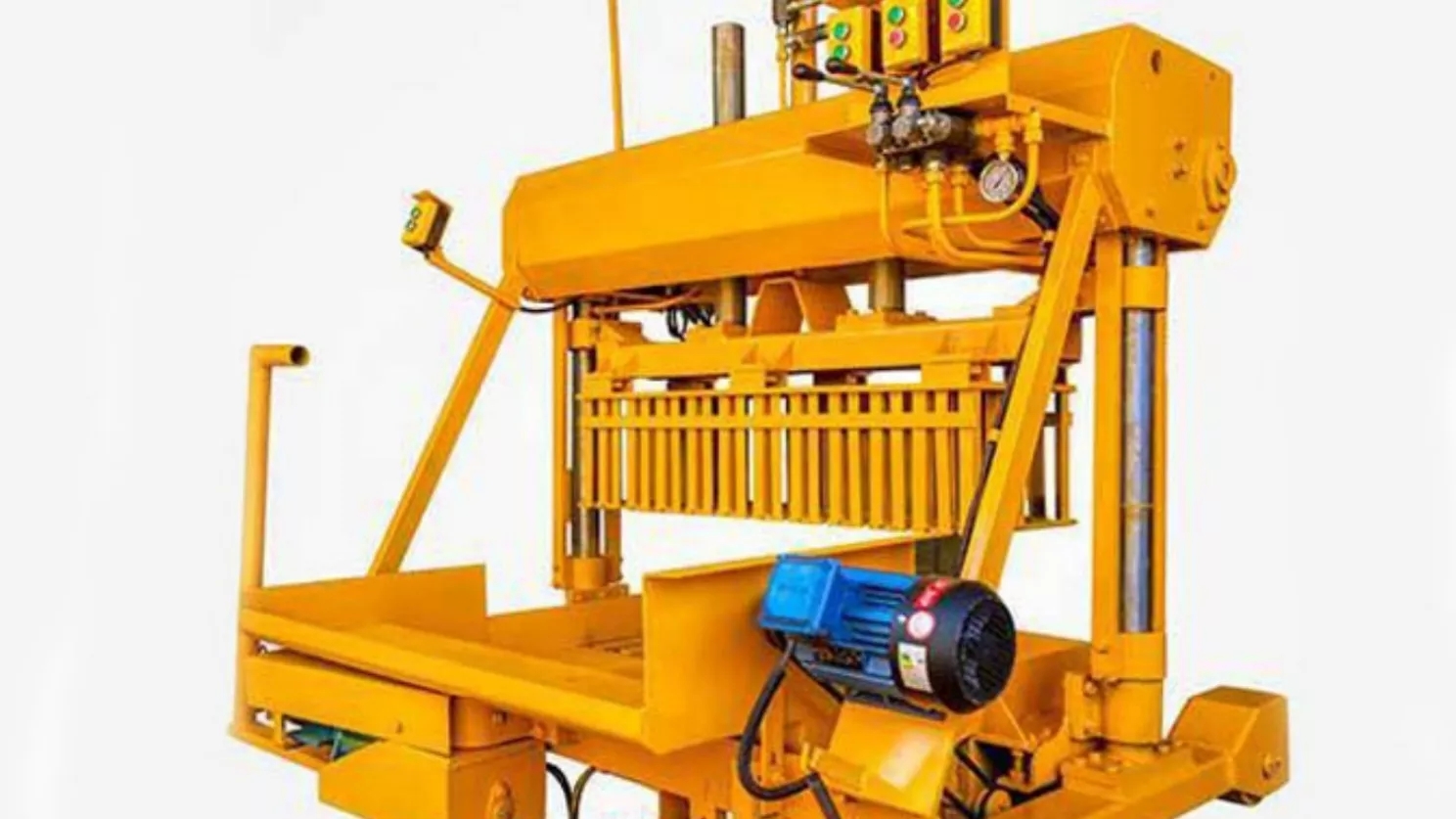

دستگاه جدول زن چیست؟
دستگاه جدول زن که به دستگاه ساخت جدول بتنی نیز معروف است، قابلیت تولید انواع جداول بتنی با تعویض قالب را دارد و دارای طراحی ساده، محکم و کارایی بسیار بالایی در تولید و عرضه انواع جداول بتنی با راندمان بالا می باشد. سرعت، دقت و ظرفیت دستگاه جدول زن در تولید جدول بتنی بالا بوده و اغلب در کارگاه های تولید بلوک و جداول بتنی مورد استفاده قرار می گیرد. همچنین استفاده از دستگاه جدول زن باعث بهبود کیفیت ساخت، تولید جدول در تیراژ بالا در یک شیفت کاری، کاهش نیروی کار و هزینه های تولید می گردد.
دستگاه جدول زن دارای قابلیت تولید جداول بتنی با حداکثر ارتفاع 50 سانتی متر می باشد و در انواع 3 قالبه، 5 قالبه، 6 قالبه و 8 قالبه با حداکثر سطح قالب (126*50) سانتیمتر ارائه می گردد. انواع دستگاه جدول زن در هایپر صنعت فامکو دارای ویبره قالب با قابلیت تولید 800 تا 5500 جدول در یک شیفت کاری عرضه می گردد.

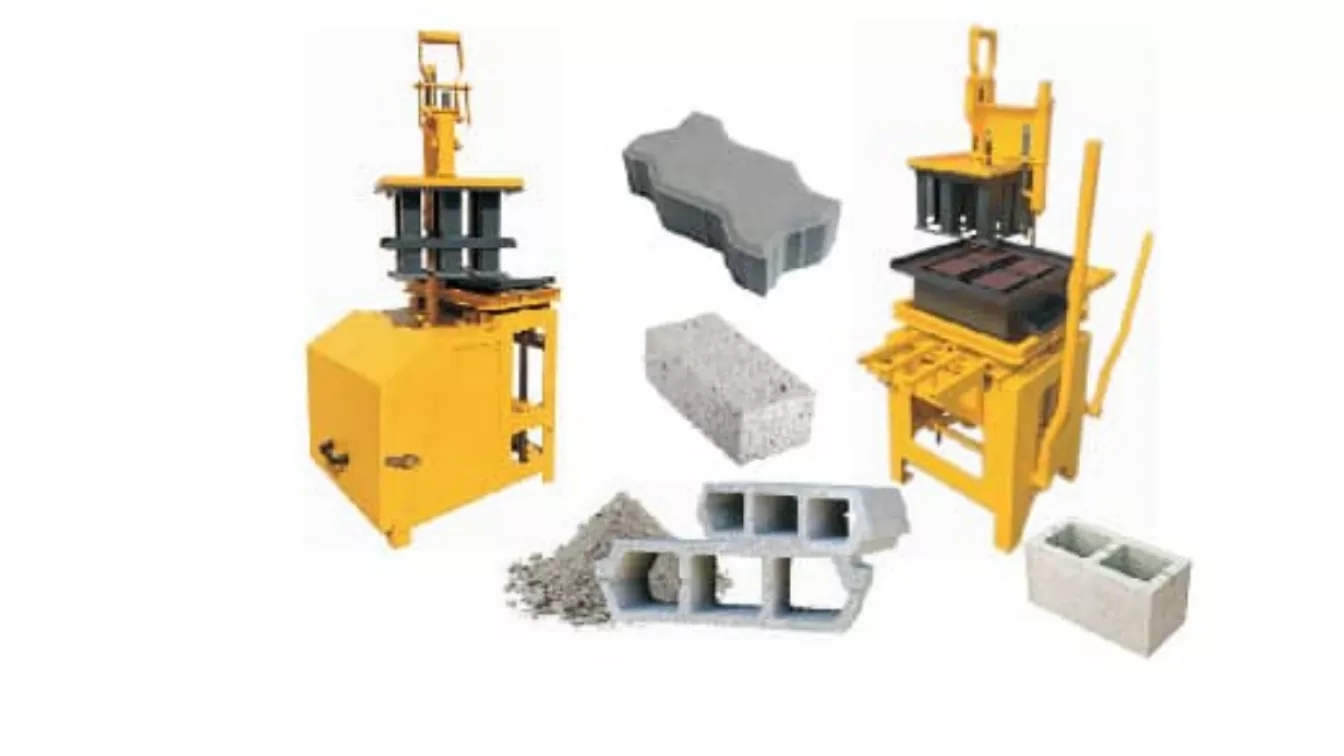

💠 انواع دستگاه جدول زن 💠
* دستگاه جدول زن دستی (دستگاه جدول زن برقی)
* دستگاه جدول زن نیمه اتوماتیک (دستگاه جدول زن هیدرولیک)
* دستگاه جدول زن اتوماتیک (دستگاه جدول زن پرسی)
" دستگاه جدول زن دستی "
دستگاه جدول زن دستی یا دستگاه جدول زن برقی جهت ساخت و تولید جداول بتنی از دینام الکتریکی با قدرت 2 اسب بخار، جهت ویبره قالب و ادامه فرایند ساخت جداول کاملا مکانیکی با کمک اپراتور صورت می گیرد. دستگاه جدول زن دستی در انواع 3 قالبه ارائه شده و قابلیت تولید 800 تا 1000 عدد جدول را در یک شیفت کاری 8 ساعته دارد.

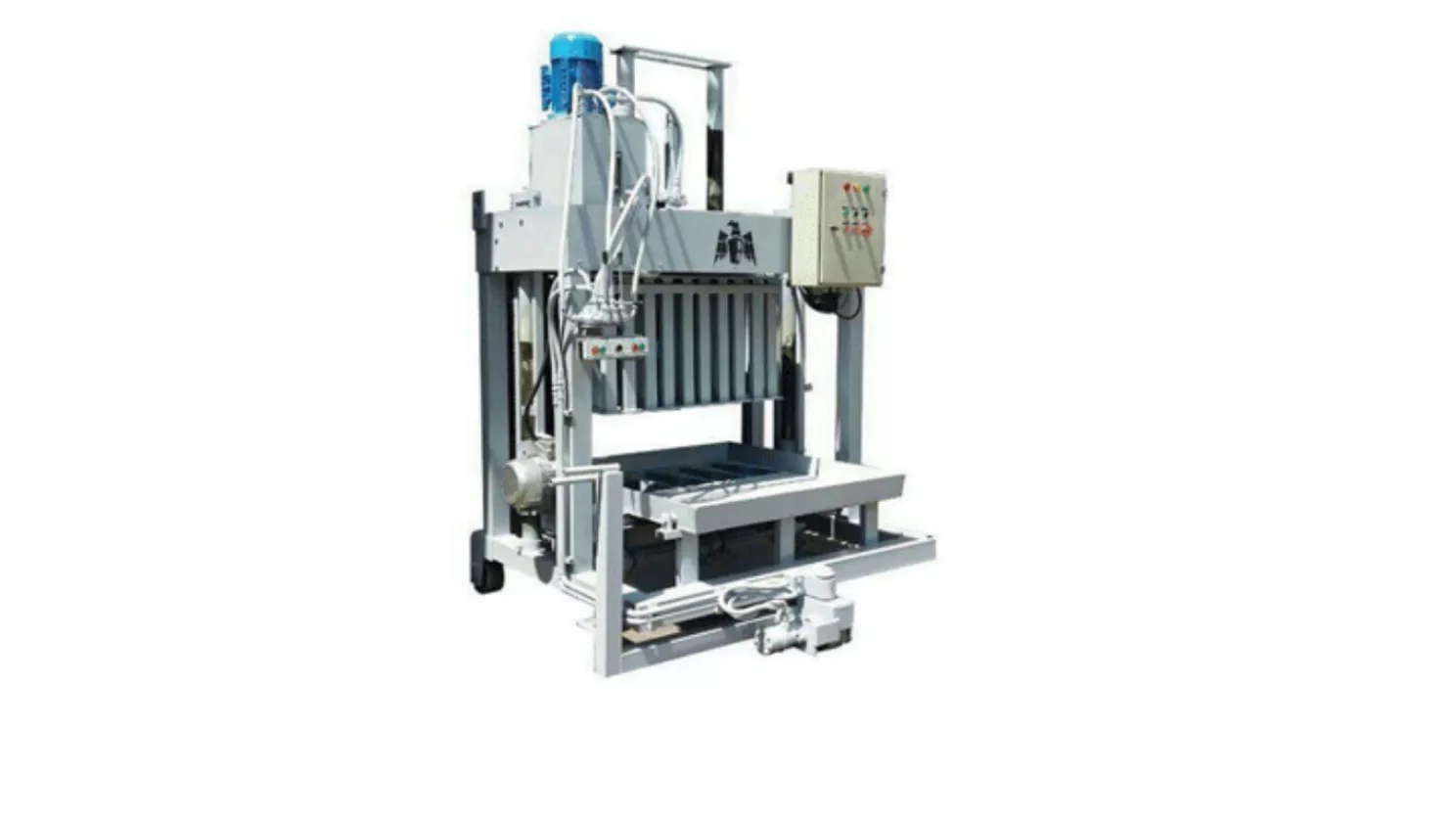

" دستگاه جدول زن نیمه اتوماتیک "
دستگاه جدول زن نیمه اتوماتیک یا دستگاه جدول زن هیدرولیک جهت ویبره قالب از پرس هیدرولیکی استفاده می نماید و دارای ویبره دو طرفه و تابلو برقی ایمنی جهت کنترل فاز در انواع 6 قالبه و 7 قالبه می باشد. دستگاه جدول زن هیدرولیک در دو نوع دستگاه جدول زن هیدرولیک ثابت و دستگاه جدول زن هیدرولیک متحرک ارائه می گردد. در دستگاه جدول زن نیمه اتوماتیک ساخت جداول به صورت دقیق تر و در تیراژ بالاتری انجام می شود و بسته به نوع قالب، قابلیت تولید 1000 تا 1200 عدد جدول بتنی را در یک شیفت کاری دارد. الکتروموتور مورد استفاده در دستگاه جدول زن هیدرولیک به شرح زیر می باشد:
▪️ استفاده از الکتروموتور 5.5 اسب بخار برای سیستم هیدرولیک
▪️ استفاده از الکتروموتور 2 اسب بخار برای حرکت دستگاه
▪️ استفاده از دو عدد الکتروموتور 2 اسب بخار جهت ویبراسیون

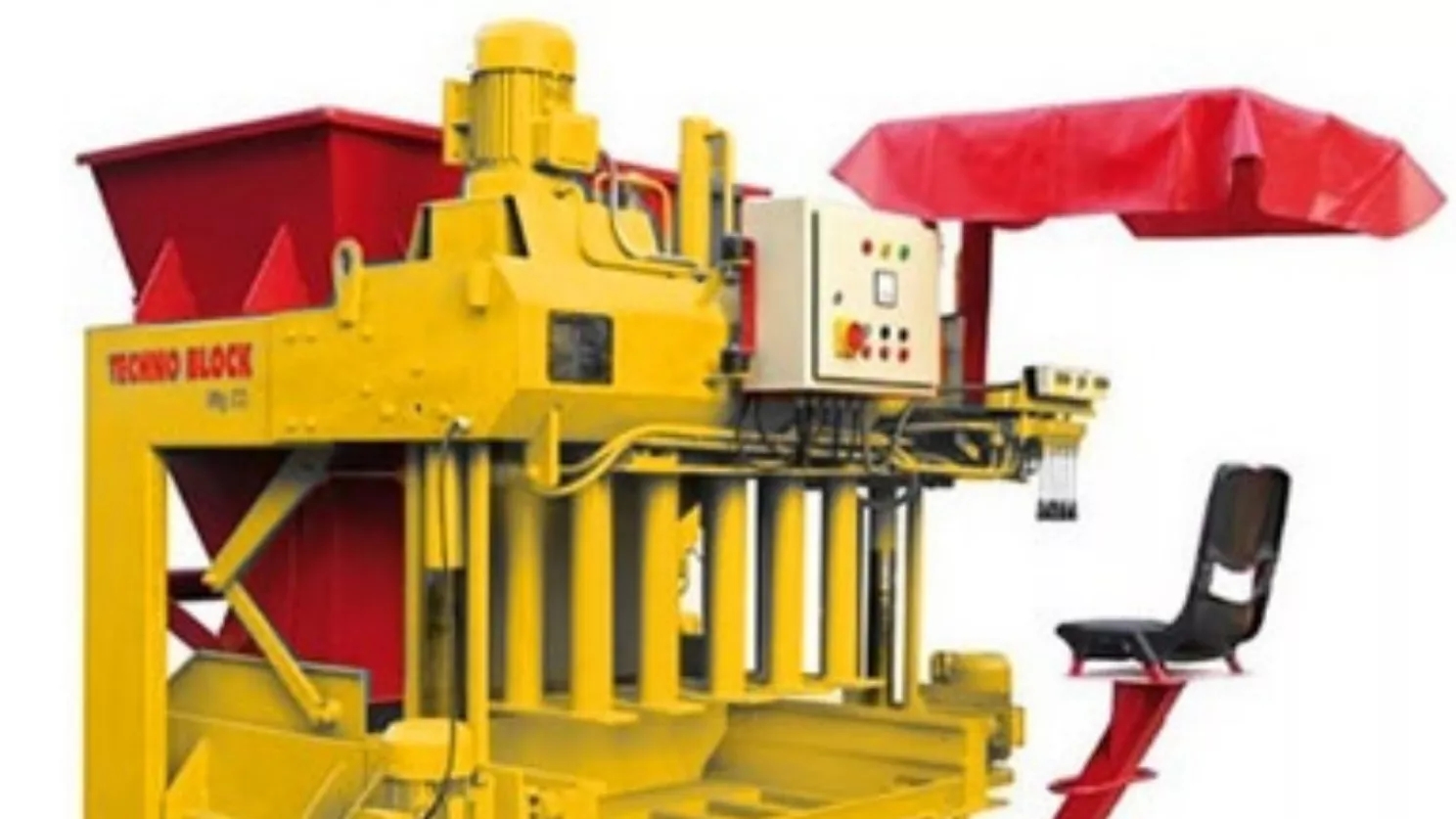

" دستگاه جدول زن اتوماتیک (دستگاه جدول زن تخمگذار) "
دستگاه جدول زن اتوماتیک یا دستگاه جدول زن پرسی جهت تولید انواع جداول بتنی نیاز به اپراتور به صورت مجزا ندارد و تمامی مراحل ساخت جدول بتنی به صورت اتوماتیک با نظارت یک اپراتور صورت می گیرد. تعداد جداول ساخته شده در دستگاه جدول زن تخم گذار بیشتر از مدل های دیگر بوده و به صورت 6 قالبه و 8 قالبه با قابلیت تولید جدول از 4000 تا 5500 عدد را در یک شیفت کاری عرضه می گردد. دستگاه جدول زن اتوماتیک در انواع دستگاه جدول زن اتوماتیک ثابت و دستگاه جدول زن متحرک ارائه شده و در صورت در خواست مشتری قابلیت ارائه به صورت دستگاه جدول زن اتوماتیک سیلودار نیز وجود دارد. الکتروموتور به کار رفته در دستگاه جدول زن پرسی به شرح زیر می باشد:
▪️ برای سیستم هیدرولیک (الکتروموتور 15 اسب بخار)
▪️ برای ویبره قالب ها (دو الکترموتور 4 اسب بخار)
▪️ برای حرکت دستگاه (الکتروموتور 2 اسب بخار)
