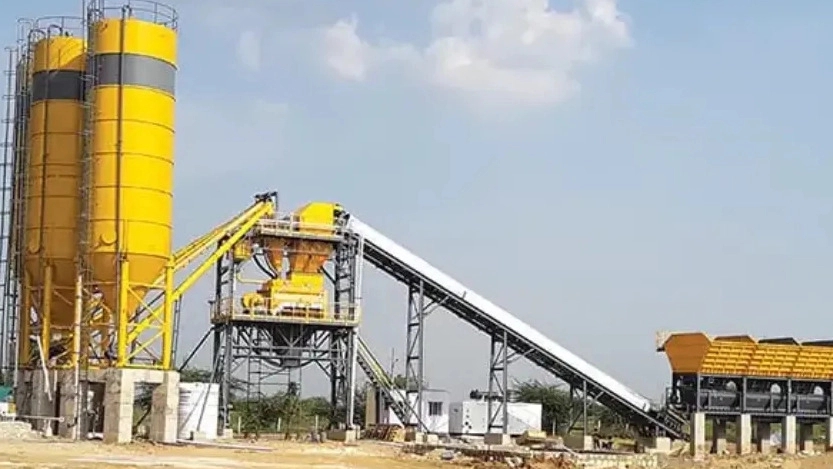

بچینگ پلانت دستگاهی است که مواد تشکیل دهنده بتن را با هم ترکیب کرده و بتن تولید می شود. برای تولید بتن نسبت های مشخصی از سیمان، آب و سنگدانه ها با یکدیگر ترکیب می شوند.
این نسبت ها که همان طرح اختلاط بتن نام دارد، برای دستیابی بتن به مقاومت مورد نظر، تأمین دوام کافی و اسلامپ مورد نظر مشخص می شود.
طرح اختلاط بتن یا به صورت وزنی و یا به صورت حجمی ارائه می شود که محاسبه آن کمی پیچیده است. این کار به عواملی چون اسلامپ مورد نظر، بزرگترین بعد دانه، مقدار آب لازم و میزان هوا، مقدار سیمان و بسیاری موارد دیگر بستگی دارد.

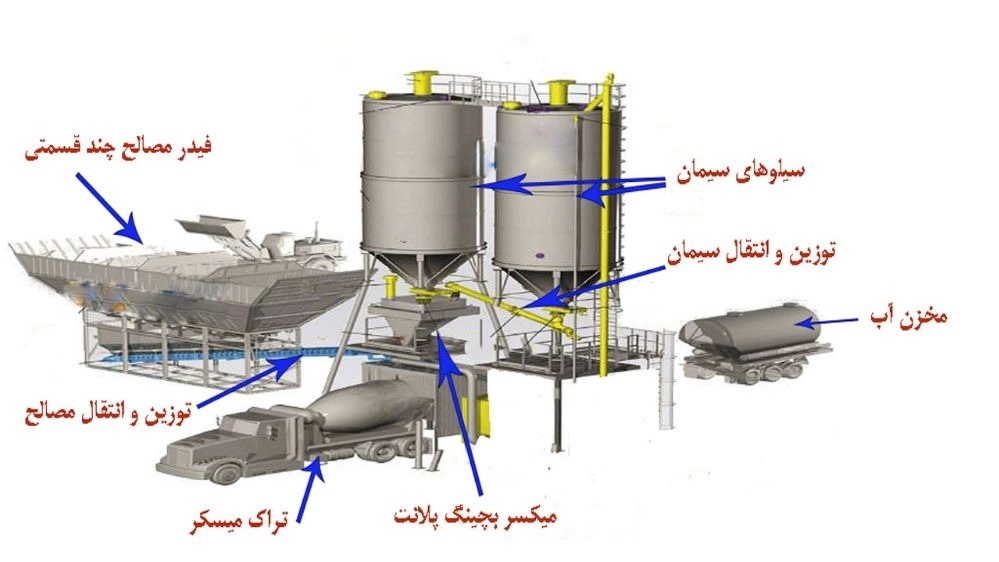

اجزاء تشکیل دهنده بچینگ پلانت
این دستگاه شامل قسمت هایی چون سیلوهای سیمان، منبع و کنتور آب، مخزن شن و ماسه، اسکرو، باسکول شن و ماسه، باسکول سیمان، دیگ مکیسر و اتاق اپراتور است.
سیلوهای سیمان
سیلوهای سیمان محلی برای ذخیره سازی سیمان بوده و با توجه به اندازه ایستگاه بچینگ پلانت بین 3 تا 5 سیلو وجود دارد. همچنین آب موردنیاز با توجه به طرح اختلاط از منبع ذخیره، وارد میکسر می شود و با مقدار مشخصی از شن و ماسه و سیمان که مقدارشان توسط باسکول معین می گردد، در داخل دیگ میکسر مخلوط می گردند.
لازم به ذکر است مخازن شن و ماسه و همچنین تیپ های مختلف سیمان به صورت مجزا می باشد. در اتاق اپراتور فردی مسئول است تا مصالح را با وزن و حجم مشخص به داخل دیگ میکسر هدایت کند.
منبع و کنتور آب
آب مورد نیاز جهت انتقال به داخل میکسر به وسیله پمپ آب تامین می شود. همچنین برای طرح اختلاط و اندازه گیری از کنتور استفاده می شود. ظرفیت آب مورد نیاز برای یک کارگاه به طور تقریبی 10000 لیتر می باشد.
مخزن شن و ماسه
جهت ذخیره سنگدانه های ریز و درشت (شن بادامی، نخودی و ماسه) مورد استفاده قرار می گیرد. مخزن ذخیره سازی شن و ماسه از 3 تا 6 خانه به صورت جدا از هم ساخته و سنگدانه ها به وسیله دیوار حائل از هم جدا می شود.
اسکرو
اسکرو دستگاه لوله ای شکلی است که برای انتقال سیمان از سیلو به باسکول و از باسکول به میکسر کاربرد دارد. در داخل لوله، یک مارپیچ آهنی قرار دارد که به وسیله الکتروموتور دوران می کند و سبب انتقال سیمان از دهانه پایینی به دهانه بالایی می گردد. قطر این لوله سایز 6 تا 12 اینچ می باشد.
باسکول
با توجه به طرح اختلاط، مقدار معینی از شن، ماسه و سیمان توسط باسکول اندازه گیری می شود. ظرفیت باسکول برای اندازه گیری به 6 تن نیز می رسد.
دیگ میکسر
مصالح مورد نیاز برای ساخت بتن به داخل دیگ میکسر منتقل می شود. دیگ حجم متنوع مانند 0.5، 0.75 و 1 متر مکعب دارد. در انواع بچینگ ها از میکسرهای مختلفی استفاده می شود که متداول ترین آن ها میکسر تویین شفت (Twin Shaft) و پن میکسر (Pan Mixer) هستند.
اتاق اپراتور
جهت نظارت بر نحوه عملیات ساخت بتن و دریچه ها، فرد مسئول داخل اتاق اپراتور قرار می گیرد تا وزن و حجم مشخصی از مصالح به داخل میکسر هدایت شود.
