معرفی جامع اجزای تشکیل دهنده پکیج و عملکردشان

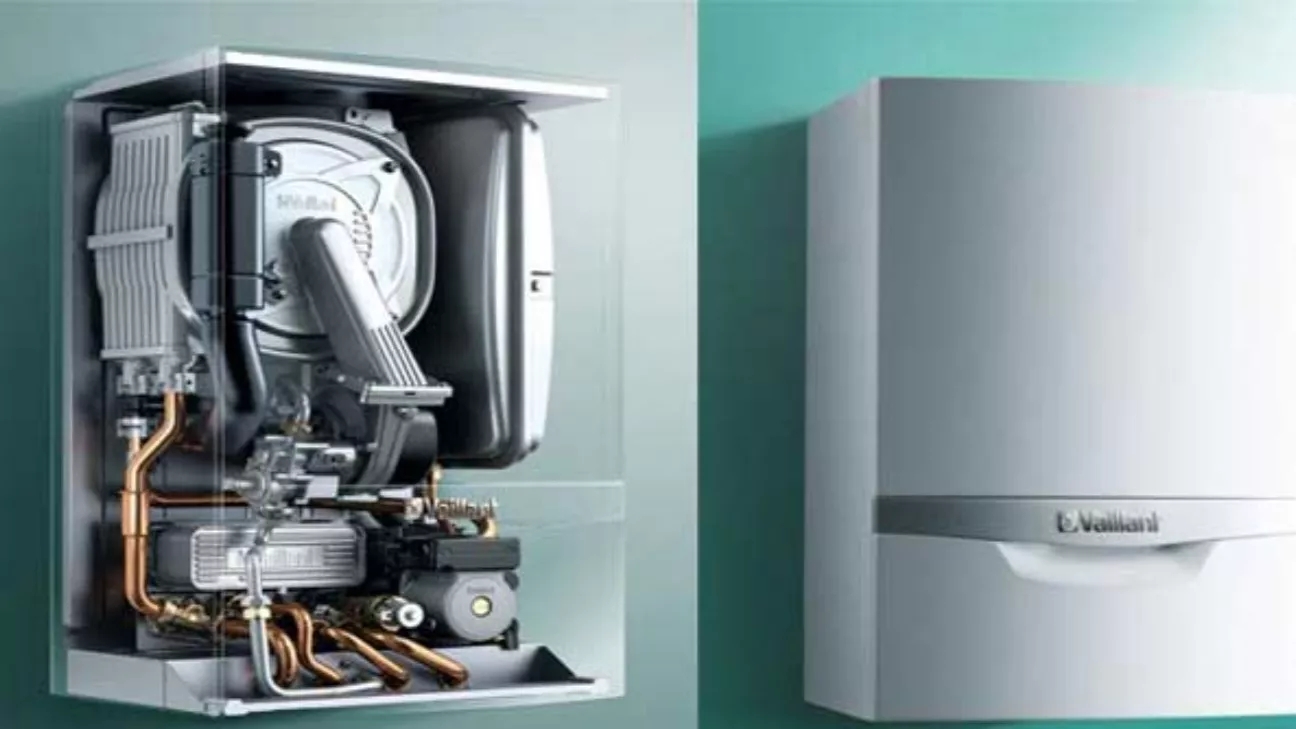

پکیج دیواری یکی از تجهیزات کاربردی در ساختمان های مختلف است که برای تامین آب مورد نیاز جهت سیستم گرمایشی، شستشو، نظافت و پاکیزگی، استحمام و … مورد استفاده قرار می گیرد. پکیج دارای بخش ها و قطعات مختلفی است که هر کدام از ویژگی و وظیفه ای برخوردارند.
1- پرشر سوئیچ آب پکیج
یکی از مهمترین قطعات تشکیل دنده پکیج، پرشر سوئیچ می باشد که به صورت سری و قبل از مبدل حرارتی نصب شده است. این پرشر سوئیچ مدار آب را کنترل کرده و به میزان فشار حساس است. زمانی که فشار نرمال آب کمتر از حداقل مقدار مشخص شده باشد، پرشر سوئیچ اجازه روشن شدن پکیج را نمی دهد.
نحوه تست پرشر سویچ آب
اگر فشار آب مقدار طبیعی باشد و عدد 6.0 را نشان دهد در این صورت به کمک اهم متر مدار برق پرشر سوئیچ را تست می کنیم. بسته بودن مدار به معنی سالم بودن این قطعه و باز بودن آن به معنی معیوب بودن این قطعه است.
2- فلوسوئیچ پکیج
فلوسوئیچ که با نام کلید جریان نیز شناخته می شود، از دیگر قطعات مهم و اصلی پکیج است. این کلید در مسیر آب ورودی به پکیج قرار گرفته و باعث قطع و وصل جریان الکتریکی می شود.
نحوه تست فلوسوئیچ
ابتدا شیر اب گرم مصرفی را باز کرده و با استفاده از اهم متر چک کنید که مدار فلوسوئیچ بسته باشد. حال در صورتی که شیر اب گرم مصرفی بسته شود مدار فلوسوئیچ باید باز گردد در غیر این صورت این قطعه معیوب است.
3- پرشر سویچ هوا پکیج
این قطعه در حقیقت خروجی محصولات احتراق را کنترل می کند. پرشر سوئیچ هوا تنها قطعه ای در پکیج است که طی دو مرحله توسط برد کنترل می شود. برد قبل از روشن کردن فن از باز بودن پرشر سوئیچ اطمینان حاصل می کند و پس از روشن شدن فن مجدد کنترل می کند که مدار پرشر سوئیچ بسته شده باشد. پرشر سوئیچ فن در بالای محفظه احتراق و نزدیک به فن نصب می شود.
نحوه تست پرشر سویچ هوا
از آن جایی که پرشر سوئیچ ها طی دو مرحله کنترل می شوند، برای تست نیز باید دو مرحله را شبیه سازی کرد. دو سیم به پرشر سوئیچ متصل است که آن ها را جدا کرده و دستگاه را روشن می کنیم هنگام روشن بودن فن این دو سیم را به یکدیگر متصل می کنیم و هنگام خاموش بودن فن دو سیم را جدا می کنیم تا جرقه بزند و دستگاه شروع به کار کند. حال اگر با این فرایند پکیج روشن شد پرشر سوئیچ خراب است در غیر این صورت سالم است.
4- پمپ سیر کوله پکیج
این قطعه آب را در مدار گرمایش به حرکت در می آورد و معمولا در مسیر برگشت قرار می گیرد. به این صورت که پمپ پس از مکش آب از رادیاتور آن را به سمت مبدل اولیه هدایت می کند. آب در مبدل اولیه توسط مشعل گرم می شود و به مبدل ثانویه یا رادیاتور منتقل می شود و هنگامی که سرد شد مجدد وارد پمپ می شود و این مراحل طی می شود تا همیشه آب گرم در دسترس باشد.
نحوه تست پمپ سیر کوله
ابتدا پس از باز کردن پیچ های دو طرف پمپ با کمک پیچ گوشتی روان بودن روتر را امتحان کنید. در همین حالت دستگاه را روی حالت شوفاژ قرار داده و آن را روشن کنید تا از چرخش پمپ اطمینان حاصل کنید. البته هنگام روشن بودن پکیج در حالت شوفاژ باید برق ورودی به پمپ را با کمک اهم متر تست کنید که حتما 220 ولت یا 24 ولت داشته باشد چون ممکن است برق پمپ به دلیل خراب بودن برد قطع باشد.
5- شیر برقی یا شیر سه طرفه پکیج
این قطعه وظیفه تغییر مسیر عبور آب گرم از مدار شوفاژ به مدار آب گرم مصرفی را بر عهده دارد و بیشتر در فصول سرد سال که سیستم گرمایشی پکیج نیاز است مورد استفاده قرار می گیرد. شیر برقی یا شیر سه طرفه پکیج در برخی پکیج ها در مجاورت پمپ روی بلوک برگشت و در بعضی دیگر روی بلوک رفت قرار دارد.
نحوه تست شیر برقی یا شیر سه طرفه
با کشیدن کلیپ نگهدارنده موتور شیر برقی را خارج می کنیم. حال باید پکیج را در حالت های آب گرم مصرفی و آب گرم شوفاژ تغییر وضعیت دهیم. اگر شافت موتور جا به جا شود احتمالا شیر برقی سالم است، در غیر این صورت معیوب است و روی یک حالت ثابت می ماند. یعنی اگر روی حالت شوفاژ باشد در صورت نیاز به آب گرم مصرفی تغییر وضعیت نمی دهد و آب را گرم نمی کند و بالعکس اگر روی حالت آب گرم مصرفی باشد، آب گرم شوفاژ را تامین نمی کند.
