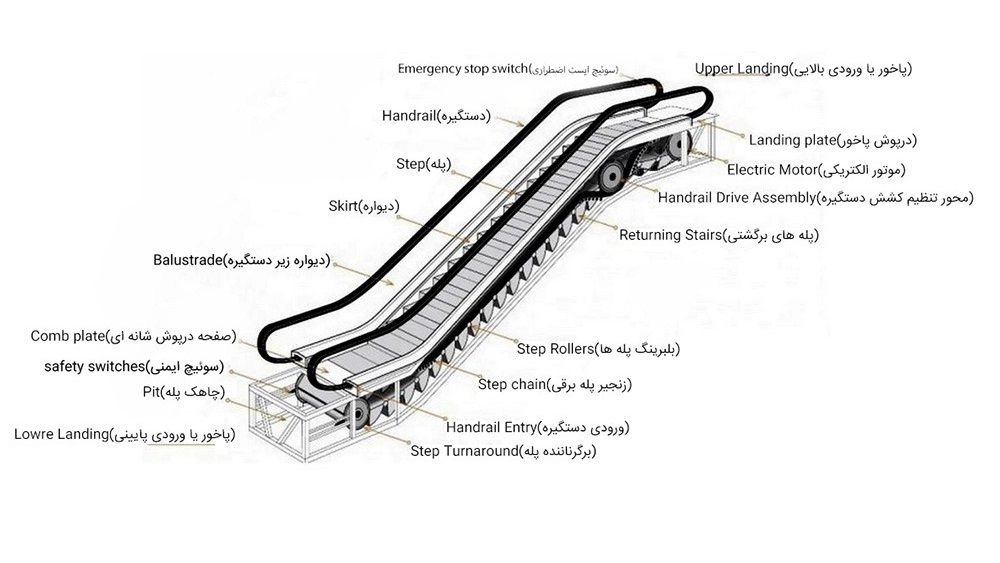

۱: سکوهای بالایی و یا پایینی یا پاخور ها
در تمامی پله برقی ها بدون توجه به نوع و یا برند آنها اولین قسمتی که هنگام سوار شدن به پله برقی با آن مواجه می شویم سکوها هستند که به صورت افقی و با درپوش قالبا استیل دیده می شوند.این درپوش ها توسط آچار مخصوص برداشته شده و به صورت کشویی از اسکلت پله برقی خارج می شوند.در زیر درپوش و داخل سکوی بالای،موتور پله برقی،تابلو فرمان مخصوص پله برقی،تابلو سه فاز و سایر تجهیزات دیده می شود.آخرین قسمت از این سکو که نزدیک ترین قسمت به استپ ها یا همان پله های در حال حرکت است را صفحه شانه ای می نامند. این صفحه های شانه ای متحرک و متصل به سنسور های حرکتی می باشد تا اگر چیزی در بین پله ها گیر کرد و یا اگر تنظیم استپ ها به هم ریخته و با لبه برخورد کرد لبه به عقب رانده شده سنسور هارا تحریک کرده و باعث خاموش شدن موتور پله برقی گردد تا از بروز خسارت جلوگیری نماید.

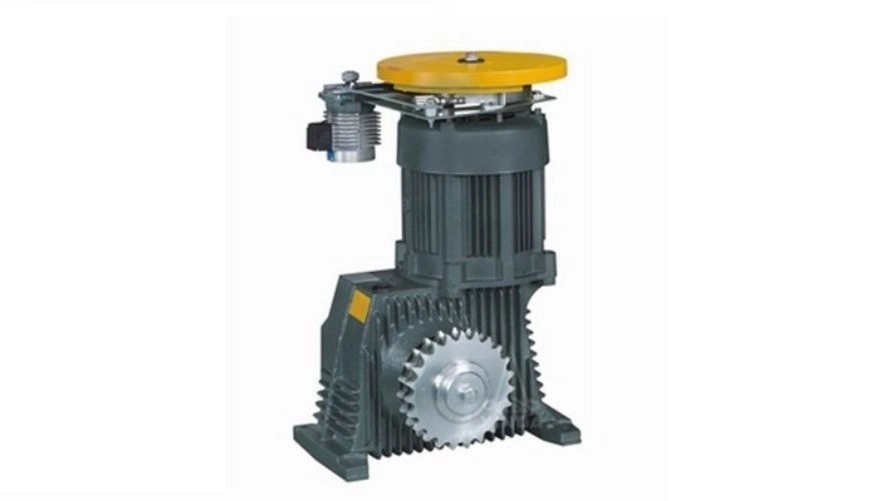

۲: موتر گیربکس
همانطور که گفته شد داخل سکوی بالایی قطعات مختلفی وجود دارند که می توان گفت یکی از مهمترین آن ها موتور گیربکس است.موتور پله برقی به دو صورت افقی و عمودی در پله طراحی و نصب می گردد.این موتور ها کوپل شده با گیربکس هستند که نیروی الکتریکی را به نیروی مکانیکی تبدیل کرده و توسط زنجیر پله برقی و به کمک چرخ دنده ای بزرگ به استپ چین پله برقی منتقل کرده و این عمل باعث حرکت پله برقی به سمت دلخواه می گردد.
۳: سیستم ترمز
در پله برقی ها ترمز اصلی وظیفه نگهداشتن کامل پله را بر عهده دارد.در هنگام شروع به حرکت پله فک ها از محور موتور فاصله می گیرند همزمان برق وارد موتور شده و باعث حرکت آن می شود و در هنگام ایستادن نیز پس از قطع برق داخل موتور همزمان فک ها بسته شده و باعث ایست محور اصلی و در نتیجه پله می شوند.
۴: تابلو فرمان
پله برقی ها هم مانند آسانسور دارای قطعه ای به نام تابلو فرمان هستند اما نسبت به آسانسور ها دارای پیچیدگی بسیار کمتری می باشد. و وظیفه آن کنترل عملکرد سوئیچ ها،و برنامه ریزی پله می باشد. در پله برقی ها لوازم زیادی جهت ایمنی و جلوگیری از عملکرد اشتباه قطعات وجود دارد.

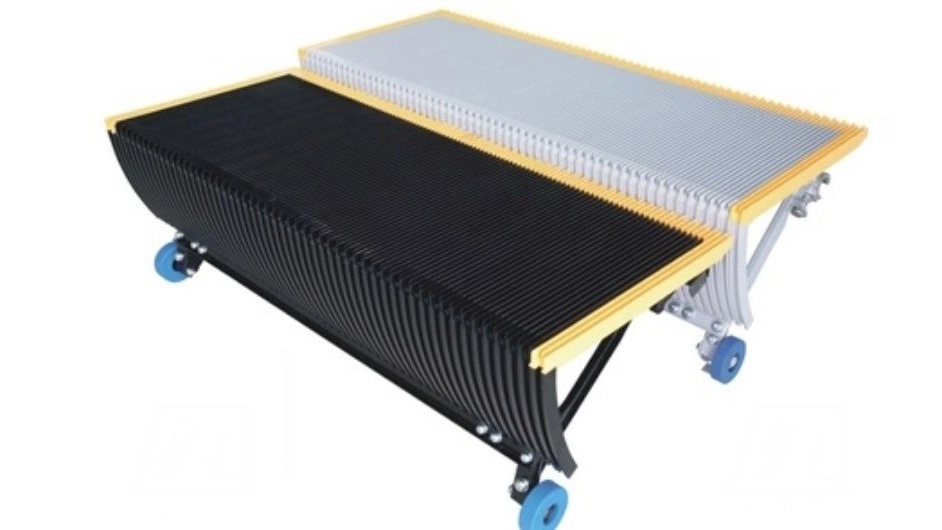

۵. استپ
استپ ها همان پله های روانی هستند که مسافران بر روی آن ایستاده و به سمت قسمت دیگر پله حرکت می کنند.معمولا عرض استپ ها در پله برقی ها در عرض های ۸۰ سانتی متری و ۱۰۰ سانتی متری ساخته می شوند اما عرض رمپ ها یا پیاده رو های متحرک تا ۱۴۰۰ میلیمتر نیز می رسند و قابل اجرا هستند.
۶: زنجیر پله
این قطعه یکی از قطعات مهم در پله برقی ها می باشد.در اکثر مواقع جنس آن از فولاد بوده و وظیفه آن انتقال قدرت موتور به استپ ها و به حرکت در آوردن پله است.اکثر زنجیر های پله برقی برای کاهش اصطحلاک و افزایش طول عمر نیاز به روغن کاری دارند.
۷: دستگیره و محرک آن
در هنگام سوار شدن پله برقی مشاهده می کنید که دستگیره های کناری یا همان هند ریل ها همراه با شما و دقیقا هم سرعت با استپ ها در حال حرکت هستند.این دستگیره ها برای آن است که هنگام سوار شدن آنها را نگهداشته تا تعادل خودمان را از دست ندهیم.نیروی حرکت این دستگیرها توسط یک چرخدنده جدا به یک محور بزرگ انتقال پیدا می کند و سپس به دستگیره ها می رسد و باعث حرکت آنها می شود.
۸: لامپ تعیین حدود پله برقی
این لامپ لامپی فلوروسنتی عمدتا سبز رنگ می باشد که در ابتدا و انتهای پله برقی ها نصب می گردد و نور آن از بین زبانه های بین استپ ها بیرون می زند تا به مسافران یاری برساند تا بتوانند قسمت های افقی پله را به راحتی تشخیص دهند.
۹: صفحه نمایش خطا
هنگامی که خطایی در پله برقی رخ داده و باعث متوقف شدن پله گردد این عیب باید به سرعت برطرف گشته تا پله دوباره شروع به حرکت نماید،در این نمایشگر هنگام اخطار کد خطای مورد نظر ثبت می گردد و به سرویس کار نشان می دهد که مشکل از کدام قسمت پله می باشد و اینگونه هنگامی که سرویس کار به پله می رسد می تواند با صرف کمترین زمان پله برقی را عیب یابی و راه اندازی می کند.
۱۰: نمایشگر جهت حرکت پله
در ابتدای ورودی و خروجی پله برقی ها نمایشگر هایی غالبا LED دیده می شوند که یا علامت فلش را دارا هستند یا علامت ورود ممنوع که اینگونه به افراد در تشخیص جهت حرکت پله برقی کمک می نماید.
