نقشه کشی ساختمان چیست؟
برای انجام نقشه کشی ساختمان اقدامات گستردهای انجام میشود که هرکدام از آنها نیاز به تخصص ویژهای دارد. مهمترین تخصصهایی که در این زمینه مورد استفاده قرار میگیرند، شامل مهندسی معماری، مهندسی محاسبات سازه، مهندسی برق و مکانیک میشود. مهندسی معماری در حقیقت بخش زیربنایی و اصلی نقشه کشی را بر عهده خواهد داشت و سایر اقدامات از جمله خدمات اجرایی ساختمان پس از عملیات تیم مهندسی معماری در زمینه نقشه کشی انجام خواهد شد.
هرچند که در گذشته، نقشه کشی یک ساختمان محدود به طراحی پلان آن ساختمان بود، اما امروزه با توجه به اهمیتی که معماری داخلی ساختمان دارد، بر اساس نیاز و نظر کارفرما، طراحی چیدمان داخلی و طراحی نمای خارجی ساختمان نیز انجام میشود. در حقیقت با انجام تمامی مراحل نقشه کشی یک ساختمان، میتوان به تصور بهتری از نتیجه نهایی حاصل از ساخت آن سازه به صورت دو بعدی و یا سه بعدی دست پیدا کرد.
اهمیت نقشه کشی ساختمان چیست؟
استحکام یک سازه در برابر باری که تحمل خواهد کرد و همچنین در مقابل حوادث طبیعی همچون زلزله اهمیت زیادی دارد. این نکته را به یاد داشته باشید که استحکام یک سازه همیشه به معنای استفاده از مصالح زیاد نیست، بلکه باید گفت که استفاده صحیح و به جا از مصالح با کیفیت و همچنین نظارت بر اجرای ساختمان مهمترین موضوع در یک ساختمان است. حوادث دردناکی که هر از چند گاهی در نقاط مختلف کشورمان برای ساختمانها اتفاق میافتد، در بیشتر مواقع مربوط به بیتوجهی به نقشه کشی ساختمان و همچنین نقص در مراحل اخذ جواز ساخت ساختمان است.
انتخاب مصالح استاندارد و مناسب برای ساختمان
تعیین نوع سقف مناسب در جهت توزیع وزن بار
انتخاب تاسیسات و تجهیزات کاربردی مناسب
تفاوت نقشه برداری و نقشه کشی چیست؟

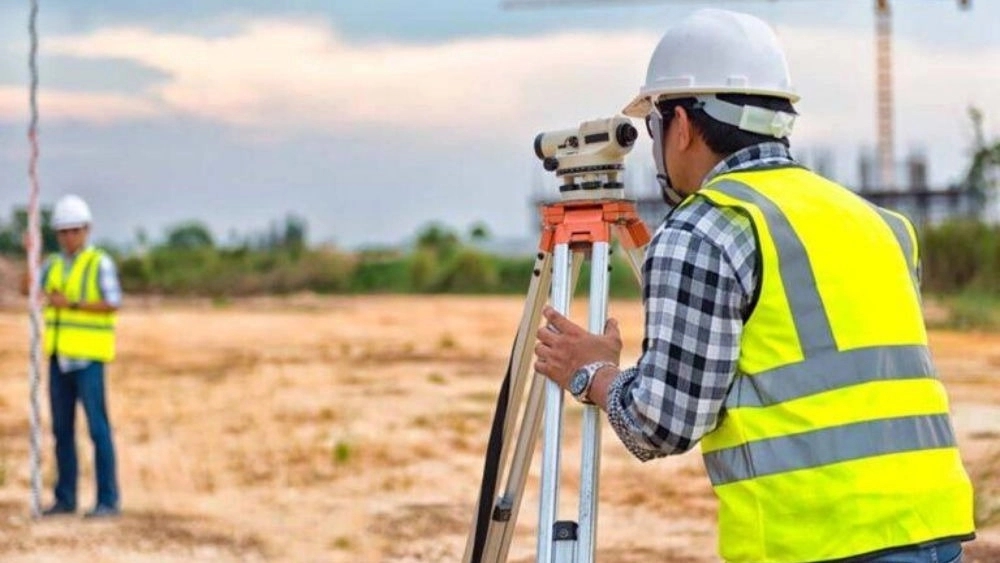

در برخی از مواقع دیده شده است که دو اقدام نقشه برداری و نقشه کشی به انگلیسی(Building drawing) به یک معنی استفاده میشوند. اما باید گفت که نقشه برداری در حقیقت گام نخست و مهمی برای نقشه کشی است.در این گام، زمینی که قرار است در آن سازهای ساخته شود بررسی خواهد شد. این بررسی با استفاده از ابزار خاص نقشه برداری انجام میشود. سه نوع دوربین نقشه برداری زیر میتوانند در این زمینه کاربرد زیادی داشته باشند:
دوربین نقشه برداری ترازیاب
دوربین نقشه برداری تئودولیت
دوربین مساحی یا توتال استیشن
انواع نقشه کشی ساختمان
نقشههای ساختمان با توجه به کاربرد آنها تنوع زیادی میتوانند داشته باشند که با توجه به نوع، ویژگی و ابعاد سازه متفاوت خواهد بود که شامل موارد زیر میشود:
نقشه سایت ساختمان
نقشه خط برنامه
نقشه برنامه تفصیلی
نقشه طرح بنیاد
نقشه طرح منظره
نقشه ارتفاع مقطعی
ترسیم چشم انداز
مدل
نقشه کشی ساختمان دو بعدی و سه بعدی
نقشه کشی ساختمان به دو نوع دو بعدی و سه بعدی انجام میشود. هرکدام از این انواع نقشه کاربردهای متفاوتی دارد.
نقشههای دو بعدی
در این بخش از مهندسین عمران، برق و مکانیک استفاده میشود که هرکدام از متخصصین اقدام به تهیه نقشههایی همچون پلان معماری، ازبیلت محاسبات سازه، ازبیلت تاسیسات برق و مکانیک خواهند کرد. این نقشهها بر اساس کاربری هر ساختمان متفاوت خواهد بود. به عنوان مثال میتوان گفت که نقشه کشی تاسیسات برق و یا تاسیسات مکانیکی یک رستوران با آپارتمانهای مسکونی تفاوتهای زیادی خواهد داشت. البته در کنار کاربری ساختمان، در طراحی نقشهها باید نکات زیاد دیگری را نیز در نظر داشت که مهمترین آنها شامل موارد زیر میشود: استانداردهای بین المللی نقشه برداری ساختمان ضوابط شهرسازی و قوانین شهرداریها مقررات ملی ساختمان نیاز و نظرات کارفرما

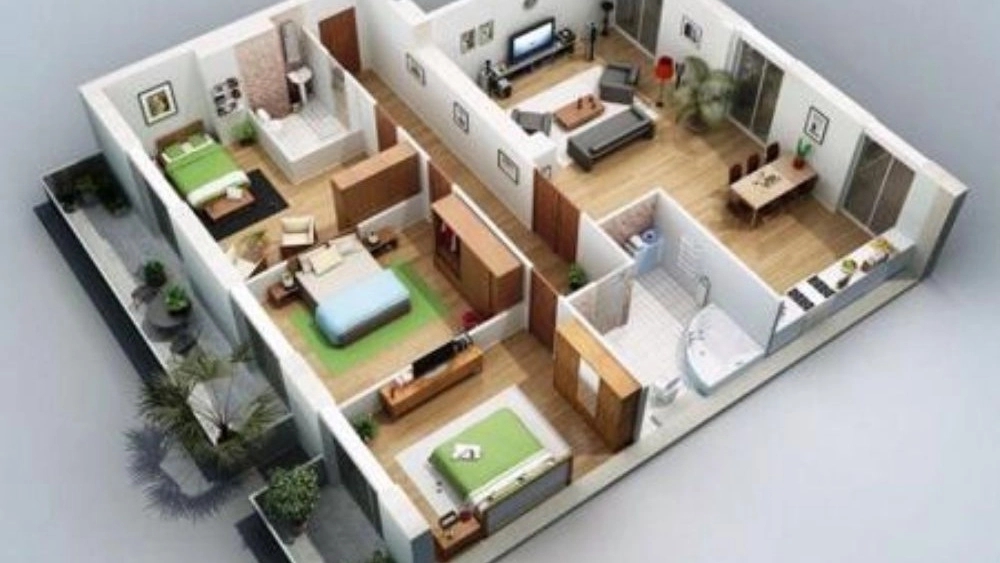

طرحها و نقشههای سه بعدی
طرحهای سه بعدی کاربردهایی زیادی دارند با استفاده از این نقشهها میتوان نتیجه نهایی ساخت و ساز را دید. در نتیجه اهداف و تفکرهای تیم طراحی به خوبی قابل لمس خواهد بود و از کارفرما تا سادهترین پرسنل پروژه میتوانند عملکرد بهتری داشته باشند. به یاد داشته باشید که وجود این گونه نقشهها با جزئیات بالا میتوانند تمامی قسمتهای یک ساختمان را به خوبی به تصویر بکشند. در نتیجه تداخل و یا اشتباهات احتمالی به سرعت شناسایی شده و قبل از اجرا، اصلاح خواهند شد.
مشخص است که این موضوع در نقشه کشی ساختمان کمک خواهد کرد تا در هزینهها و زمان صرف شده برای آماده شدن ساختمان، صرفه جویی شود. همچنین باید گفت که این نوع از طرح و نقشه در آماده سازی نقشههای تاسیسات برقی و مکانیک نیز تاثیر مثبت زیادی داشته و به مجری در اجرای درست تاسیسات نیز کمک خواهد کرد.
یکی دیگر از طراحیهایی که اصولا به صورت سه بعدی برای یک ساختمان انجام میشود، طراحی سه بعدی دکوراسیون داخلی است. به یاد داشته باشید که دکوراسیون داخلی کمک خواهد کرد تا فرم، نورپردازی، رنگ، کف و سقف کاذب، دیوارها و سایر عناصری که در یک ساختمان وجود دارند بهتر دیده شده و در نتیجه نقشه کشی و اجرای آن با کیفیت بیشتری انجام خواهد شد.
