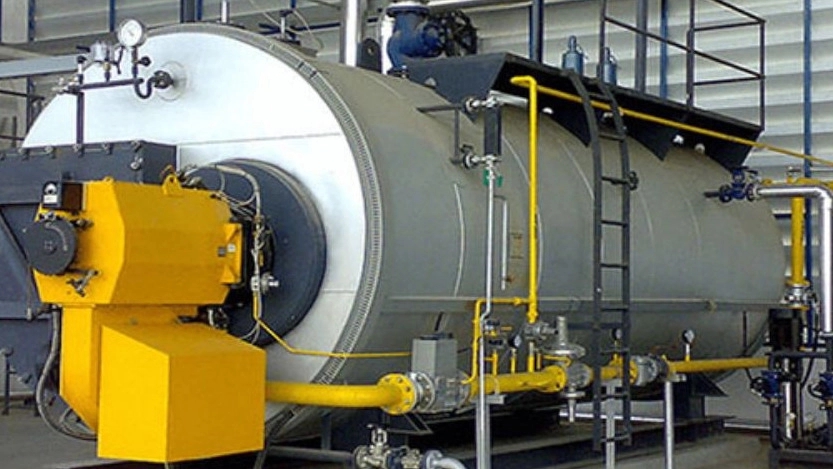

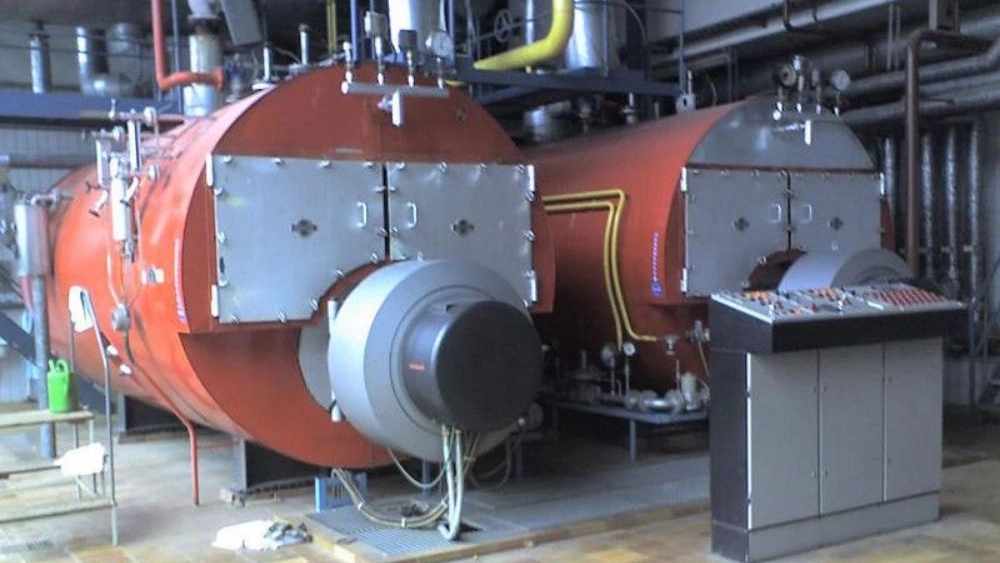

قطعات بویلر صنعتی

مشعل: مشعل شروع کننده واکنش احتراق داخل دیگ است. مکانیزمی وجود دارد که پیام شروع فرآیند تولید گرما را می فرستد. یک نازل در مشعل که سوخت پمپ شده از منبع سوخت را می چرخاند، آن را مشتعل می کند تا احتراق ایجاد شود.

محفظه احتراق: محفظه های احتراق از چدن ساخته شده اند و می توانند در عرض چند دقیقه دمای چند صد درجه داشته باشند. سوخت را می سوزاند و گرما تولید می کند که به مبدل حرارتی منتقل می شود.

مبدل حرارتی: که به آن اکونومایزر نیز می گویند، وظیفه افزایش راندمان دیگ را بر عهده دارد. مبدل حرارتی قبل از بخاری هوا در مسیر گاز سوخت قرار می گیرد.

درام بخار و درام گل: درام بخار بخار را جمع‌آوری می‌کند در حالی که درام گل زیر درام بخار قرار می‌گیرد و مواد جامد را جمع‌آوری می‌کند که به صورت دوره‌ای خارج می‌شود.

وظیفه درام بویلر جداسازی آب و بخار از یکدیگر می باشد. تجهیزاتی که توسط شرکت های مختلف برای جداسازی بخار به کار می رود متفاوت بوده ولی اساس کار آنها یکی است. در کلیه این تجهیزات مخلوط آب و بخار وارد جداکننده آب و بخار شده و با حرکت چرخشی که به سیال (آب و بخار) داده می شود به دلیل نیروی گریز از مرکز که ایجاد می شود و قطرات آب به علت سنگینی وزن از بخار جدا می گردند.

اجزای درام بخار

درام بخار از اجزاء مختلفی تشکیل شده است که به دو قسمت داخلی و خارجی تقسیم می شوند. از آنجایی که شرح وظایف هر یک از اجزا درام بسیار گسترده است لذا فقط به اسامی اجزای اصلی آن اشاره می شود:

1-جداکننده آب و بخار

2- خشک کننده آب و بخار

3- رطوبت گیر

4- لوله های داخلی
