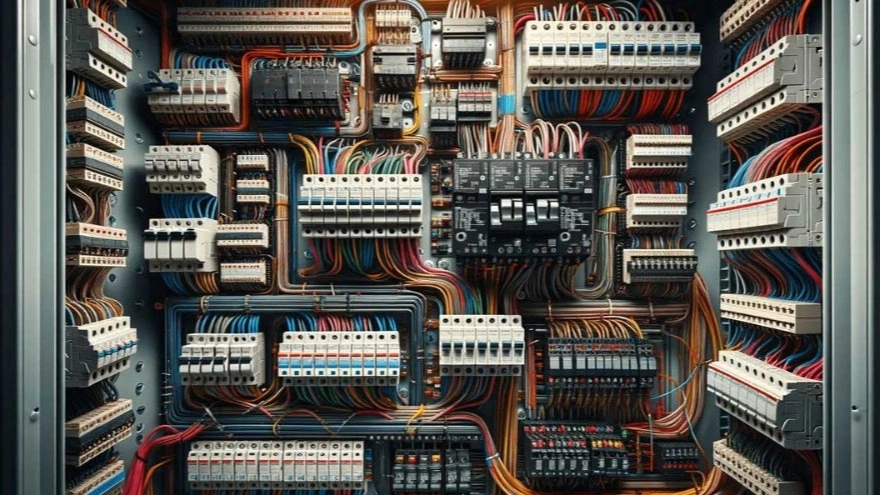

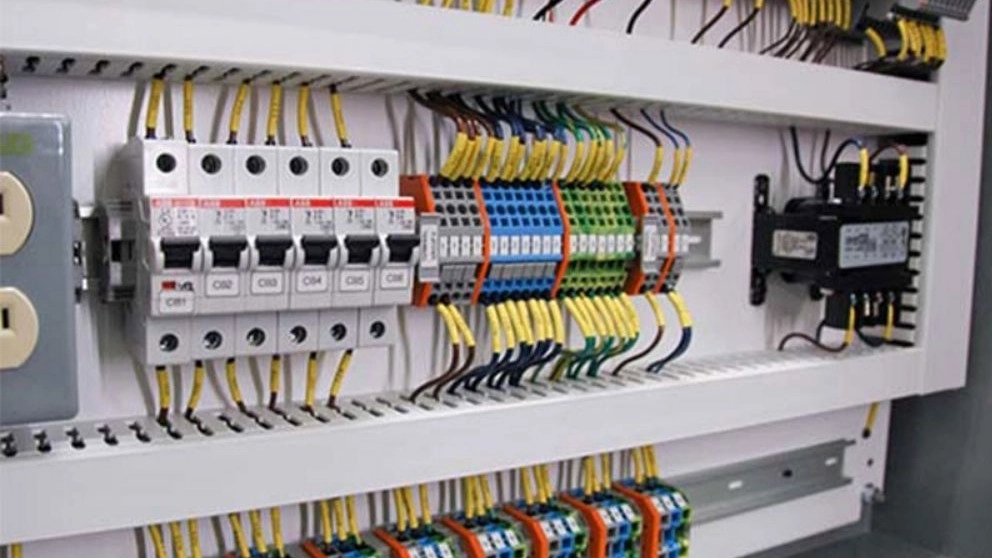

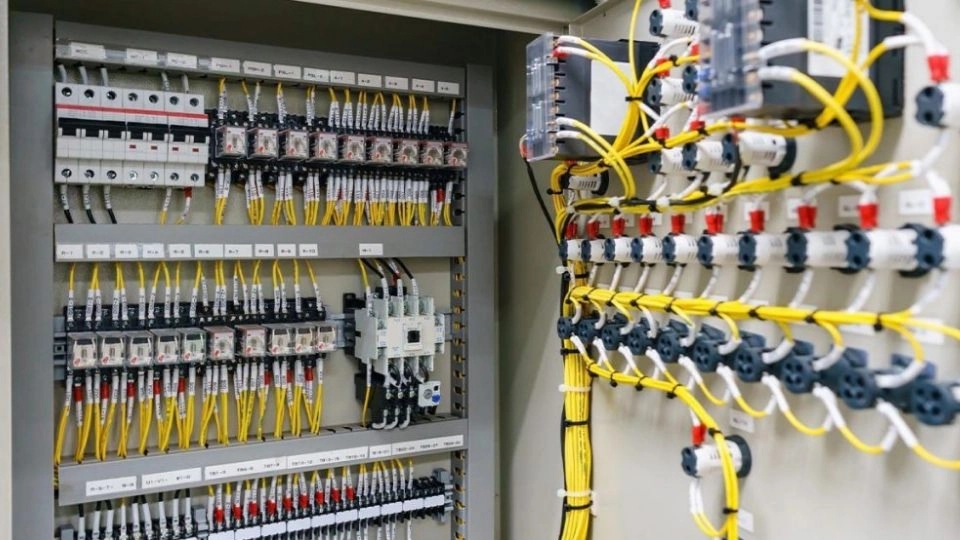

تابلو برق صنعتی مجموعه ای از تجهیزات الکتریکی است که برای کنترل و توزیع جریان الکتریکی در سیستم های صنعتی به کار می رود. این تجهیزات شامل انواع مختلفی از کلیدها، محافظ ها، و نمایشگرها می باشد که هر یک نقش ویژه ای در عملکرد صحیح و ایمن سیستم های الکتریکی ایفا می کنند. در ادامه به بررسی کامل و جامع برخی از تجهیزات تابلو برق صنعتی می پردازیم:
1. کنتاکتور (Contactor)
کنتاکتور یک نوع کلید مغناطیسی است که برای قطع و وصل مدارهای الکتریکی با استفاده از یک سیگنال الکتریکی کنترل می شود. از کنتاکتورها به طور گسترده در مدارهای فرمان و قدرت استفاده می شود. آن ها معمولاً برای کنترل موتورهای الکتریکی، لامپ ها، و سایر بارهای الکتریکی به کار می روند.
ویژگی ها و کاربردها:
• قطع و وصل مدارهای با جریان بالا
• قابلیت تحمل جریان های بالا برای مدت زمان طولانی
• استفاده در سیستم های اتوماسیون صنعتی
• حفاظت از تجهیزات در برابر اضافه بار و خطاهای الکتریکی
2. بی متال (Bimetal)
بی متال یک نوع رله حرارتی است که برای حفاظت از موتورهای الکتریکی در برابر اضافه بار به کار می رود. بی متال یکی از تجهیزات تابلو برق صنعتی است که از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است که با گرم شدن، خم شده و مدار را قطع می کند.
ویژگی ها و کاربردها:
• حفاظت از موتورهای الکتریکی در برابر اضافه بار
• تنظیم ساده برای جریان های مختلف
• استفاده در مدارهای فرمان و قدرت
3. فیوز
فیوز یک وسیله حفاظتی است که برای قطع جریان در صورت بروز اضافه جریان یا اتصال کوتاه به کار می رود. فیوزها در انواع مختلفی مانند فیوزهای ذوبی، کارتریج، و مینیاتوری موجود هستند.
ویژگی ها و کاربردها:
• حفاظت سریع در برابر اضافه جریان و اتصال کوتاه
• هزینه کم و نگهداری آسان
• استفاده در مدارهای قدرت و کنترل
4. کلید مینیاتوری (MCB)
کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یک نوع کلید خودکار است که برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه به کار می رود. MCBها به طور خودکار مدار را در صورت بروز خطا قطع می کنند و قابلیت ریست (Reset) دارند.
ویژگی ها و کاربردها:
• حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه
• قابلیت قطع و وصل دستی
• استفاده در تابلوهای توزیع برق و مدارهای فرمان
5. کلید حرارتی (MPCB)
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یک نوع کلید حفاظتی است که برای حفاظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه به کار میرود. MPCBها علاوه بر حفاظت حرارتی، قابلیت حفاظت مغناطیسی نیز دارند.
ویژگی ها و کاربردها:
• حفاظت کامل موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه
• قابلیت تنظیم جریان برای مطابقت با نیاز موتور
• استفاده در تابلوهای کنترل موتور و مدارهای فرمان
6. کلید کامپکت (MCCB)
کلید کامپکت یا MCCB (Molded Case Circuit Breaker) یک نوع کلید اتوماتیک است که برای حفاظت از مدارهای الکتریکی با جریان بالا به کار می رود. MCCBها قادر به قطع جریان های بسیار بالا هستند و در انواع مختلفی با قابلیت های متفاوت موجود هستند.
ویژگی ها و کاربردها:
• حفاظت از مدارهای الکتریکی با جریان های بالا
• قابلیت تنظیم جریان قطع و وصل
• استفاده در تابلوهای توزیع برق و سیستم های قدرت
7. کلید RCD یا کلید محافظ جان (Residual Current Device)
کلید RCD (Residual Current Device) یا کلید محافظ جان یک نوع کلید حفاظتی است که برای حفاظت از افراد در برابر شوک الکتریکی به کار می رود. این کلید با تشخیص جریان هایی که می تواند به بدن انسان آسیب برساند، مدار را قطع می کند.
ویژگی ها و کاربردها:
• حفاظت از افراد در برابر شوک الکتریکی
• تشخیص و قطع جریان های نشتی
• استفاده در مدارهای قدرت و سیستم های الکتریکی خانگی و صنعتی
8. پوش باتن یا شستی فرمان (Push Button)
پوش باتن یا شستی فرمان یک نوع سوئیچ الکتریکی است که برای ارسال فرمان های قطع و وصل به مدارهای کنترل به کار می رود. پوش باتن یا شستی فرمان که یکی از انواع تجهیزات تابلو برق صنعتی است و به شکل های مختلفی مانند دکمه های فشاری، سوئیچ های دوار، و غیره موجود هستند.
ویژگی ها و کاربردها:
• ارسال فرمان های قطع و وصل به مدارهای کنترل
• استفاده در پنل های کنترل و تابلوهای فرمان
• قابلیت اطمینان بالا و طول عمر طولانی
9. چراغ سیگنال (Signal Lamp)
چراغ سیگنال یک نوع نمایشگر الکتریکی است که برای نمایش وضعیت مدارهای الکتریکی به کار می رود. این چراغ ها در رنگ های مختلفی موجود هستند و به عنوان نشانگر وضعیت های مختلف مانند روشن، خاموش، خطا و غیره استفاده می شوند.
ویژگی ها و کاربردها:
• نمایش وضعیت مدارهای الکتریکی
• استفاده در تابلوهای کنترل و توزیع
• رنگ های مختلف برای نمایش وضعیت های متفاوت
10. چراغ هشدار (Alarm Lamp)
چراغ هشدار یک نوع نمایشگر بصری است که برای اعلام وجود خطاها و وضعیت های اضطراری در سیستم های الکتریکی به کار می رود. این چراغ ها معمولاً با صدا یا فلاشر همراه هستند تا توجه سریع اپراتورها را جلب کنند.
ویژگی ها و کاربردها:
• اعلام وضعیت های اضطراری و خطاها
• استفاده در تابلوهای کنترل و سیستم های ایمنی
• ترکیب با صدا یا فلاشر برای جلب توجه بیشتر
موارد ذکر شده اجزاء اساسی و ضروری در تجهیزات تابلو برق صنعتی هستند که هر کدام با ویژگی ها و کاربردهای خاص خود به بهبود کارایی، ایمنی و قابلیت اطمینان سیستم های الکتریکی کمک می کنند. انتخاب صحیح و نگهداری مناسب از این تجهیزات می تواند تأثیر بسزایی در عملکرد کلی سیستم های صنعتی داشته باشد.
