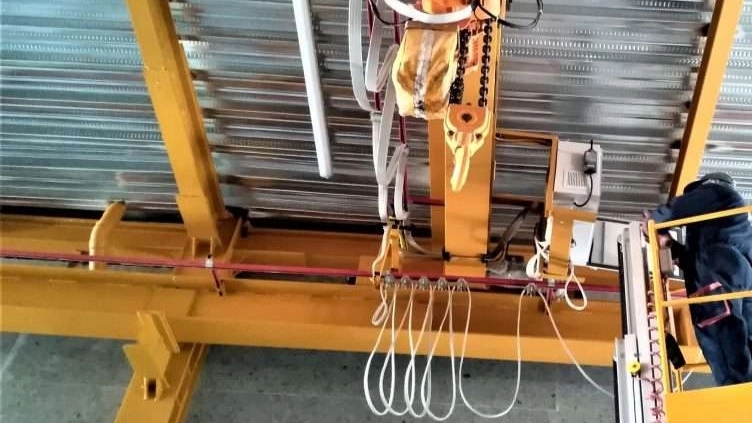

معرفی و بررسی جرثقیل سقفی
دستگاهی است که برای بلند کردن و جابجایی اجسام سنگین به صورت افقی و عمودی استفاده می شود.این سازه از یک یا دو میله اصلی تشکیل شده که بر روی دو ریل قرار گرفته و ریل ها توسط ستون هایی پشتیبانی می شوند .یکی دیگر از اجزای جرثقیل های سقفی واگن برقی این سازه ها است که به ریل اصلی متکی بوده و قادر به حرکت در امتداد آن می باشد.واگن برقی به تنهایی از بالابر دستگاه پشتیبانی می کند . در اکثر موارد چرخش چرخ های فلزی روی ریل های فلزی انجام می گیرد.
حرکت عرضی با حرکت کالسکه بر روی یک یا دو ریل که بر روی ریل اصلی قرار دارند ، انجام می شود و حرکت عمودی از طریق مکانیسم بالابر اجرا می شود .کابل بالابر از طریق قسمت هایی بین دو سازه پایین می آید . به همین دلیل ترکیب حرکات سازه با حرکات کالسکه امکان عمل در هر نقطه از سطح مشخص شده توسط طول ریل ها و جدا شدن بین آنها را فراهم می کند
انواع جرثقیل سقفی
جرثقیل سقفی مونوریل
ساختار اصلی آن متشکل از یک میله برای تحمل بار می باشد که آن را به یک سیستم ساده و سبک تر تبدیل نموده است .
این نوع جرثقیل سقفی برای تاسیسات کوچک با اندازه دهانه تا 5 /28 متر و ظرفیت بار تا 20 تن مناسب است.
در صورت عدم وجود ستون در کارگاه بهترین گزینه نصب جرثقیل سقفی معلق است . در این حالت یک ساختار با سقف محکم و پایدار برای پشتیبانی از بار جرثقیل و اطمینان از ایمنی کار لازم است.
از آنجا که تیرهای ریلی از سازه سقف آویزان می شوند ، این نوع جرثقیل این امکان را فراهم می کند تا در مناطقی که ساختار پیچیده ای دارند از فضا به صورت کارآمد استفاده

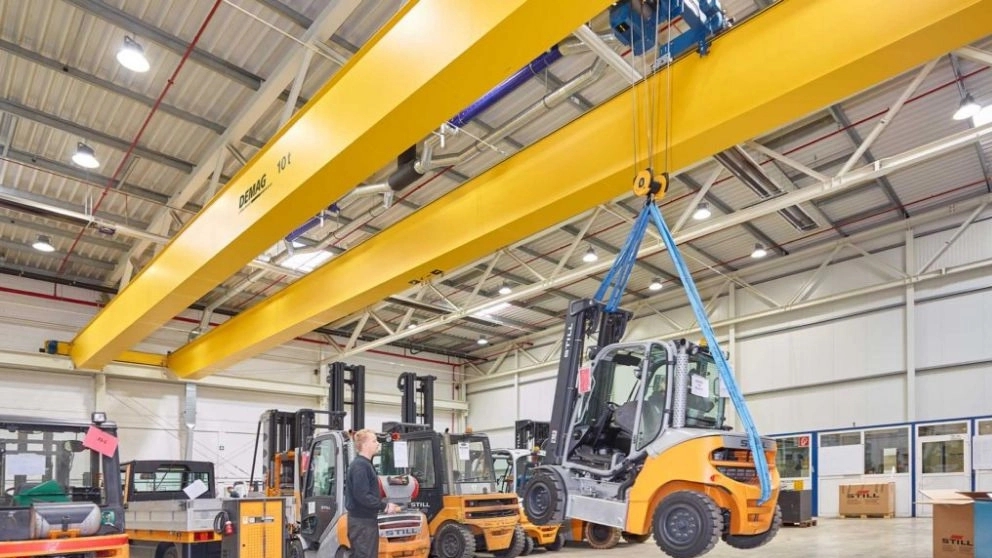

جرثقیل سقفی دوتایی
ساختار اصلی این نوع سازه ها از یک تیرچه دو تایی تشکیل شده است ، بنابراین این نوع جرثقیل دارای ظرفیت بار بالا (حداکثر 320 تن) و سرعت بالایی می باشند .
به همین دلیل این نوع سازه ها برای دست زدن به مواد با ظرفیت بالا و انجام تاسیسات بزرگ مناسب هستند.
