اصول انجام تاسیسات برقی ساختمان
طراحی تاسیسات الکتریکی بخشهای گوناگونی از جمله طراحی سیستم روشنایی، آسانسور و پله برقی، سیستم صاعقهگیر، سیستمهای هشدار دهنده، طراحی رایزرها و تابلوها و غیره را شامل میشود. طراحی تاسیسات برقی به عنوان نقشه اصلی ساختمان عمل میکند و بدون یک طرح و نقشه مقتدر، اجرا ناپذیر است.
نظارت بر اجرای تاسیسات برقی ساختمان
در تمام پروژههایی که به مرحله اجرا میرسند، وجود تیم نظارتی جهت کنترل اوضاع و پیشرفت پروژه ضروری است. با توجه به حساسیت تاسیسات برقی ساختمان، اجرای صحیح توسط تیم مجرب و رعایت نکات ایمنی برق امری حیاتی میباشد. حضور یک مهندس ناظر در تیم اجرایی از ضروریات است تا اجرای تاسیسات الکتریکی بدون مشکل و با کیفیت صورت گیرد.
تاسیسات برقی در مهندسی عمران جایگاه ویژهای دارد، به گونهای که اگر این بخش از پروژههای عمرانی حذف شود، ساختمان سازی کاری بیفایده خواهد بود. بدون تاسیسات برقی ساختمان، امکان استفاده از وسایل برقی برای رفاه و آسایش وجود ندارد و زندگی بدون روشنایی و نور امکانپذیر نیست.
مرحله نصب لولهها و قوطیهای کلید
مرحله نصب لولهها و قوطیهای کلید شامل ایجاد شیار روی دیوارها برای نصب قوطی کلید و پریزها و لولههای برق است. در این مرحله، سطح دیواری که قرار است گچکاری شود، پس از مرحله کروم بندی، ابتدا قوطی کلیدها در مکانهایی که از قبل با تراز لیزری یا تراز شیلنگ مشخص شده، علامتگذاری و با در نظر گرفتن فاصله استاندارد از لبه دیوارها و پنجرهها نصب میشود.لولههای برق پس از اینکه در شیارهای کنده شده قرار گرفتند، برای اینکه تکان نخورند و در جای خود ثابت باشند، توسط مفتول گالوانیزه به دیوار بسته میشوند. در این مرحله، تمام قوطیهای مربوط به کلیدها و پریزها، جعبه تقسیمها و لولههای پلاستیکی مربوط به سیمهای برق بسته میشوند.
نکات مهم در رابطه با لوله کشی و نصب قوطی کلیدها و پریزها
لولههای برق باید در مکانهایی نصب شوند که احتمال خطر مواجهه با آنها تقریباً صفر باشد.
لولهگذاری باید با کمترین ضایعات و مصرف مینیمم لوله و سیم برق صورت گیرد.
در قسمتهایی که از زانوی برق استفاده میشود، لولهها را با چسب به شکلی محکم متصل کنید تا آسیبپذیری آن به حداقل برسد.
در هنگام لولهکشی برای برق ساختمان، به ابعاد سوراخها و حفرههایی که در دیوارها برای عبور از ابزارهایی مانند مته ایجاد میشود، دقت کنید. ابعاد این سوراخها نباید بیش از حد زیاد شود تا زیبایی ساختمان را به آسیب ننگین نکشاند.
از تجهیزات مدرن و باکیفیت هنگام لولهگذاری استفاده کنید تا به کیفیت لازم دست یابید.
حفرههای لولهگذاری برق باید حداقل ۳۰ سانتیمتر از حفرههای لوله فاضلاب فاصله داشته باشند.
مرحله لولهکشی برق باید بعد از گچکاری ساختمان انجام شود و سپس قوطیهای کلید در جاهای خود قرار گیرند تا در دیوار فرو نیفتند، سپس کلیدها و پریزها به صورت محکم درون قوطیها قرار گیرند تا کاربران به راحتی از آنها استفاده کنند.
برای لولهگذاری برق از دستگاه فرز استفاده کنید تا خطوط نازکی برای جا دادن لولههای باریک ایجاد شود.
لولههای استفاده شده در لولهکشی برق ساختمان
لولههای خرطومی پلاستیکی
لولههای پلاستیکی سخت یا PVC
لولههای پلیاتیلن
سیم کشی و کابل کشی
سیم کشی ساختمان بسته به کاربرد و نوع ساختمان به دو روش توکار و روکار صورت میگیرد. در سیم کشی روکار، سیمها از روی گچ عبور داده میشوند و برای حفظ زیبایی، یک نوع لوله برق مخصوص روی سیمها کشیده میشود. این روش، در صورت بروز مشکل در سیم کشی، عیبیابی آسانتر است. در روش روکار، به دلیل حفظ زیبایی ساختمان و افزایش ایمنی، در انواع ساختمانهای مسکونی و تجاری، امروزه محبوبتر و پرکاربردتر است. در روش توکار، سیمها از زیر گچ عبور داده میشوند.
طراح تاسیسات الکتریکی باید نوع سیم، نوع عایق آن، نوع هادی، ساختار آن و سطح مقطع هادی را بر اساس نوع کاربرد مشخص کند. در این راستا، از بین فلزات مورد استفاده در ساختمان، مس به دلیل درجه خلوص بالای ۹۹.۵ درصد، مقاومت الکتریکی کم، مقاومت در برابر اثرات جوی، و استحکام مکانیکی بالا، از همه معمولترین و مطلوبترین انتخابها است.

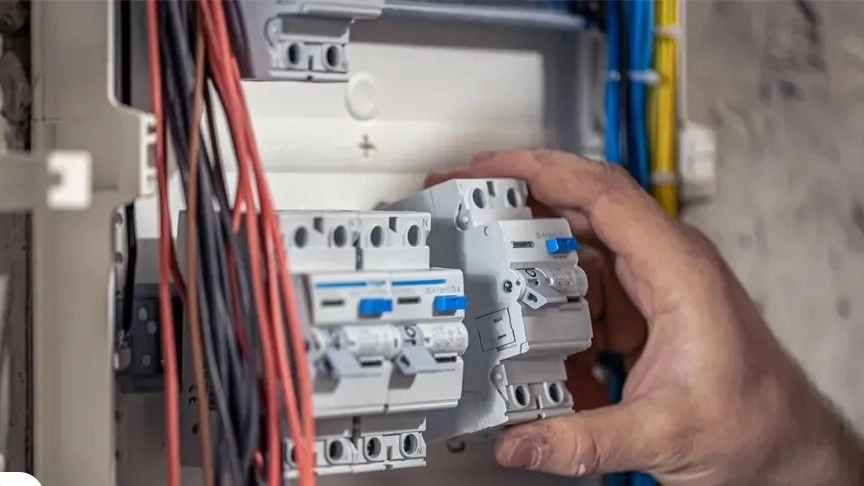

نصب تجهیزات برقی و روشنایی ها
مرحله نهایی در اجرای تاسیسات الکتریکی ساختمان، نصب تجهیزات الکتریکی و روشنایی است. هر نوع ساختمان، از تجاری گرفته تا مسکونی و بیمارستانها، نیاز به تاسیسات الکتریکی دارد که شامل آسانسور، کولر، پله برقی، درهای ریموت، سیستم روشنایی داخلی و بیرونی، و دیگر تجهیزات مرتبط است.
برای اینکه کلیه خدمات نصب تجهیزات الکتریکی توسط متخصصین حرفهای این حوزه انجام شود، کار با برق و تجهیزات الکتریکی به عنوان یک کار پر خطر نیاز به توجه و دقت دارد. نصب تجهیزات الکتریکی و روشنایی ساختمان شامل نکات و اصول مهمی است که تنها متخصصین این حوزه با آگاهی کامل از این نکات و اصول میتوانند به رعایت آنها بپردازند.
